公布日：2022.07.22

申請日：2022.06.20

分類號：C02F1/52(2006.01)I

摘要

本發明公開了一種污水沉淀分離處理裝置，包括污水處理箱、水平隔板、豎直隔板、滑動板、金屬連接片、一號電機、第一絲桿、水泵、上導線、下導線等；污水處理箱內固定有水平隔板、豎直隔板和Z形隔板，豎直隔板上安裝有一號電機，一號電機的輸出軸連接第一絲桿；本發明污水處理箱內的污水在添加完絮凝劑后靜置，析出的雜物會沉淀到底部，再通過雜質收集機構將雜質全部推送到左端，將滑動板移開后，雜質會下沉到水平隔板下方，再經專門用于抽取雜質的水泵將水平隔板底部含有雜質的污水排出，處理過的水則從出水口處抽出來，實現將污水中的雜質沉淀分離處理的功能。

權利要求書

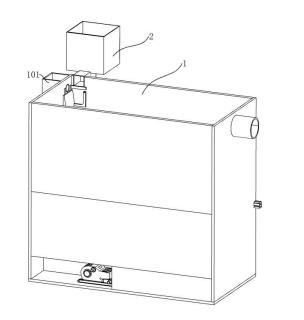

1.一種污水沉淀分離處理裝置，包括污水處理箱（1）、水平隔板（107）、豎直隔板（108）、Z形隔板（113）、出水口（114）和污水導管（207），污水處理箱（1）內固定有水平隔板（107）、豎直隔板（108）和Z形隔板（113），污水處理箱（1）的右側設有出水口（114），污水處理箱（1）左側固定有污水導管（207），其特征在于：還包括滑動板（109）、金屬連接片（1092）、一號電機（110）、第一絲桿（111）、水泵（112）、上導線（1121）、下導線（1122）和雜質收集機構，豎直隔板（108）上安裝有一號電機（110），一號電機（110）的輸出軸連接第一絲桿（111），第一絲桿（111）上螺紋連接有滑動板（109），滑動板（109）滑動連接于水平隔板（107）內部，污水處理箱（1）底部安裝有水泵（112），水泵（112）外連接有上導線（1121）和下導線（1122），滑動板（109）上固定有金屬連接片（1092），只有當滑動板（109）位于初始位置時，金屬連接片（1092）能將上導線（1121）和下導線（1122）連通，水泵（112）才能啟動，雜質收集機構位于污水處理箱（1）內，雜質收集機構用于將雜質推送至滑動板（109）頂部。

2.根據權利要求1所述的一種污水沉淀分離處理裝置，其特征在于：雜質收集機構包括滑動連接桿（303）、第二彈簧（304）、連接塊（305）、第二滑動擋塊（3052）、第三彈簧（3053）、固定塊（306）、連接板（307）、雜質收集板（308）和驅動機構，驅動機構包括三號電機（3）、第三絲桿（301）和滑動塊（302），滑動塊（302）外固定有滑動連接桿（303），滑動連接桿（303）上滑動連接有連接塊（305），連接塊（305）與滑動塊（302）之間連接有第二彈簧（304），連接塊（305）內滑動連接有第二滑動擋塊（3052），第二滑動擋塊（3052）與連接塊（305）之間連接有第三彈簧（3053），污水處理箱（1）內滑動連接有連接板（307），連接板（307）底部通過扭簧轉動連接有雜質收集板（308），連接板（307）上還固定有固定塊（306），第二滑動擋塊（3052）能夠卡入固定塊（306）底部的L形槽內。

3.根據權利要求1所述的一種污水沉淀分離處理裝置，其特征在于：還包括固定框（101）、二號電機（204）、第二絲桿（205）和升降架（206），污水處理箱（1）外設有固定框（101），固定框（101）內安裝有二號電機（204），二號電機（204）的輸出軸連接第二絲桿（205），第二絲桿（205）上螺紋連接有升降架（206），升降架（206）與污水處理箱（1）滑動連接。

4.根據權利要求3所述的一種污水沉淀分離處理裝置，其特征在于：還包括儲藥箱（2）、斜擋板（201）、出藥通道（202）、滑動架（203）和L形推桿（208），污水處理箱（1）頂部外側固定有出藥通道（202），出藥通道（202）上固定有儲藥箱（2），儲藥箱（2）內安裝有斜擋板（201），出藥通道（202）內還滑動連接有滑動架（203），升降架（206）上固定有L形推桿（208），滑動架（203）與出藥通道（202）、儲藥箱（2）和斜擋板（201）共同形成一個矩形空間，以控制每次的加藥量。

5.根據權利要求1所述的一種污水沉淀分離處理裝置，其特征在于：還包括第一固定板（102）、第二固定板（103）、導向桿（104）、第一滑動擋塊（105）、第一彈簧（106）、轉動輪（3051）和污泥刮除機構，污水處理箱（1）內固定有第一固定板（102）和第二固定板（103），第一固定板（102）和第二固定板（103）共同形成一個弧形滑道和一個直滑道，第二固定板（103）上固定有導向桿（104），第二固定板（103）內滑動連接有第一滑動擋塊（105），第一滑動擋塊（105）與第二固定板（103）之間連接有第一彈簧（106），連接塊（305）頂部轉動連接有轉動輪（3051），污泥刮除機構設置于污水處理箱（1）內部，污泥刮除機構用于刮除雜質收集板（308）上殘留的污泥。

6.根據權利要求5所述的一種污水沉淀分離處理裝置，其特征在于：污泥刮除機構包括L形固定板（4）、滑動安裝板（401）、滾輪（402）、刮刀（403）和第四彈簧（404），污水處理箱（1）內固定有L形固定板（4），L形固定板（4）內滑動連接有滑動安裝板（401），滑動安裝板（401）與L形固定板（4）之間連接有第四彈簧（404），滑動安裝板（401）底部兩端均安裝有滾輪（402），滑動安裝板（401）底部安裝有刮刀（403）。

7.根據權利要求1所述的一種污水沉淀分離處理裝置，其特征在于：還包括單向門（6），污水處理箱（1）內轉動連接有單向門（6），雜質收集板（308）向右移動時，單向門（6）關閉，此時單向門（6）能夠阻擋雜質向右移動，同時還會使雜質收集板（308）從其頂部經過，雜質收集板（308）向左移動時，單向門（6）打開使雜質收集板（308）向左推送雜質。

8.根據權利要求1所述的一種污水沉淀分離處理裝置，其特征在于：還包括撥動圓桿（1091）、轉動板（5）、固定隔板（501）、滑動撐開板（502）和轉動擋塊（503），滑動板（109）上固定有撥動圓桿（1091），污水處理箱（1）內固定有固定隔板（501），固定隔板（501）上鉸接有轉動板（5），固定隔板（501）內滑動連接有滑動撐開板（502），滑動成開板上轉動連接有轉動擋塊（503）。

9.根據權利要求2所述的一種污水沉淀分離處理裝置，其特征在于：雜質收集板（308）的底部設置有與水平隔板（107）貼緊的鏟板，雜質收集板（308）上開設有多個通孔。

發明內容

為了解決上述問題，設計一種避免雜質殘留的污水沉淀分離處理裝置。

本發明的技術方案為：一種污水沉淀分離處理裝置，包括污水處理箱、水平隔板、豎直隔板、滑動板、金屬連接片、一號電機、第一絲桿、水泵、上導線、下導線、Z形隔板、出水口、污水導管和雜質收集機構，污水處理箱內固定有水平隔板、豎直隔板和Z形隔板，豎直隔板上安裝有一號電機，一號電機的輸出軸連接第一絲桿，第一絲桿上螺紋連接有滑動板，滑動板滑動連接于水平隔板內部，污水處理箱底部安裝有水泵，水泵外連接有上導線和下導線，滑動板上固定有金屬連接片，只有當滑動板位于初始位置時，金屬連接片能將上導線和下導線連通，水泵才能啟動，污水處理箱的右側設有出水口，污水處理箱左側固定有污水導管，雜質收集機構位于污水處理箱內，雜質收集機構用于將雜質推送至滑動板頂部。

進一步地，雜質收集機構包括滑動連接桿、第二彈簧、連接塊、第二滑動擋塊、第三彈簧、固定塊、連接板、雜質收集板和驅動機構，驅動機構包括三號電機、第三絲桿和滑動塊，滑動塊外固定有滑動連接桿，滑動連接桿上滑動連接有連接塊，連接塊與滑動塊之間連接有第二彈簧，連接塊內滑動連接有第二滑動擋塊，第二滑動擋塊與連接塊之間連接有第三彈簧，污水處理箱內滑動連接有連接板，連接板底部通過扭簧轉動連接有雜質收集板，連接板上還固定有固定塊，第二滑動擋塊剛好能夠卡入固定塊底部的L形槽內。

進一步地，還包括固定框、二號電機、第二絲桿和升降架，污水處理箱外設有固定框，固定框內安裝有二號電機，二號電機的輸出軸連接第二絲桿，第二絲桿上螺紋連接有升降架，升降架與污水處理箱滑動連接。

進一步地，還包括儲藥箱、斜擋板、出藥通道、滑動架和L形推桿，污水處理箱頂部外側固定有出藥通道，出藥通道上固定有儲藥箱，儲藥箱內安裝有斜擋板，出藥通道內還滑動連接有滑動架，升降架上固定有L形推桿，滑動架與出藥通道、儲藥箱和斜擋板共同形成一個矩形空間，以控制每次的加藥量。

進一步地，還包括第一固定板、第二固定板、導向桿、第一滑動擋塊、第一彈簧、轉動輪和污泥刮除機構，污水處理箱內固定有第一固定板和第二固定板，第一固定板和第二固定板共同形成一個弧形滑道和一個直滑道，第二固定板上固定有導向桿，第二固定板內滑動連接有第一滑動擋塊，第一滑動擋塊與第二固定板之間連接有第一彈簧，連接塊頂部轉動連接有轉動輪，污泥刮除機構設置于污水處理箱內部，污泥刮除機構用于刮除雜質收集板上殘留的污泥。

進一步地，污泥刮除機構包括L形固定板、滑動安裝板、滾輪、刮刀和第四彈簧，污水處理箱內固定有L形固定板，L形固定板內滑動連接有滑動安裝板，滑動安裝板與L形固定板之間連接有第四彈簧，滑動安裝板底部兩端均安裝有滾輪，滑動安裝板底部安裝有刮刀。

進一步地，還包括單向門，污水處理箱內轉動連接有單向門，單向門只能朝左打開，雜質收集板向右移動時，單向門關閉，此時單向門能夠阻擋雜質向右移動，同時還會使雜質收集板從其頂部經過，雜質收集板向左移動時，單向門打開使雜質收集板向左推送雜質。

進一步地，還包括撥動圓桿、轉動板、固定隔板、滑動撐開板和轉動擋塊，滑動板上固定有撥動圓桿，污水處理箱內固定有固定隔板，固定隔板上鉸接有轉動板，固定隔板內滑動連接有滑動撐開板，滑動成開板上轉動連接有轉動擋塊。

進一步地，雜質收集板的底部設置有與水平隔板貼緊的鏟板，雜質收集板上開設有多個通孔。

本發明的有益效果為：1、污水處理箱內的污水在添加完絮凝劑后靜置，析出的雜物會沉淀到底部，再通過雜質收集機構將雜質全部推送到左端，將滑動板移開后，雜質會下沉到水平隔板下方，再經專門用于抽取雜質的水泵將水平隔板底部含有雜質的污水排出，處理過的水則從出水口處抽出來，實現將污水中的雜質沉淀分離處理的功能；2、驅動機構帶動雜質收集板左右往復移動，將沉淀在底部的雜質全部清理到污水處理箱的最左端，實現了收集雜質并集中處理的功能；3、升降架被二號電機帶動而上下移動，進而控制污水導管的開關，方便控制污水進入污水處理箱中，同時升降架通過L形推桿帶動滑動架上下移動而向污水處理箱中投放絮凝劑，且由于儲藥箱內的絮凝劑會通過斜擋板底部的通孔進入滑動架與出藥通道、儲藥箱和斜擋板共同形成的矩形空間中，因此每次投放的絮凝劑的量都相同，方便控制污水與添加的絮凝劑的比例，使污水中的雜質能夠全部析出并沉淀到底部；4、在推送雜質的過程中，雜質收集板的表面會存留部分雜質，在連接塊向左移動的過程中，連接塊會逐漸使雜質收集板沿著第一固定板和第二固定板形成的弧形滑道轉動為水平狀態，隨后當連接塊向右移動時，連接塊通過固定塊和連接板帶動雜質收集板呈水平狀態向右移動，且滑動安裝板上的滾輪會始終貼緊雜質收集板，使得刮刀能將雜質收集板上殘留的雜質刮除；5、為避免雜質收集板向右移動時將雜物帶回，在雜質收集板經過單向門時需要繞連接板向上轉動，雜質收集板右側的雜質就不會被帶到污水處理箱的右端，避免雜質在污水處理箱的右端堆積的情況發生；6、在滑動板向右移動時，撥動圓桿會使滑動撐開板向上滑動，轉動板會被滑動撐開板頂起，轉動板頂部的雜質會向水平隔板下方掉落，實現清理轉動板頂部雜質的功能；7、雜質收集板底部的鏟板會將水平隔板頂部的雜質全部清理掉，同時雜質收集板上的通孔能夠避免水流過大導致雜質飄起來。

（發明人：朱姜龍;袁艷伍）
