公布日：2022.07.22
申請日：2022.04.21
分類號：C02F9/02(2006.01)I;B01D53/26(2006.01)I;B01D53/04(2006.01)I
摘要
本發明公開了一種污水聚結脫氣除油裝置，屬于污水處理技術領域，包括處理箱以及設置于處理箱內的定位框一，所述處理箱的一側外壁安裝有防護箱，且處理箱的另一側外壁安裝有吸氣箱，所述處理箱的頂部固定連接有兩個定位桿，兩個所述定位桿之間轉動連接有兩個連接軸，兩個連接軸的外壁均固定連接有蓋板，兩個所述蓋板與定位框一的對應位置均固定連接有兩個連接耳一，所述定位框一內設有過濾板，所述定位框一的下方設有定位框二，所述定位框二內設有吸油海綿，所述處理箱的內腔的底壁安裝有通氣板。該污水聚結脫氣除油裝置，不僅能夠?qū)ξ鬯械碾s質以及油污進行清理，而且方便對污水中的有害氣體進行吸收。
權利要求書

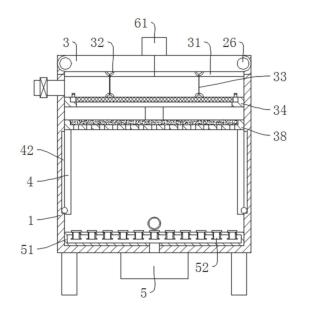

1.一種污水聚結脫氣除油裝置，包括處理箱(1)以及設置于處理箱(1)內的定位框一(34)，其特征在于：所述處理箱(1)的一側外壁安裝有防護箱(2)，且處理箱(1)的另一側外壁安裝有吸氣箱(6)，所述處理箱(1)的頂部固定連接有兩個定位桿(11)，兩個所述定位桿(11)之間轉動連接有兩個連接軸(26)，兩個連接軸(26)的外壁均固定連接有蓋板(3)，兩個所述蓋板(3)與定位框一(34)的對應位置均固定連接有兩個連接耳一(32)，多個所述連接耳一(32)之間固定連接有拉索(33)，所述定位框一(34)內設有過濾板(35)，所述定位框一(34)的下方設有定位框二(38)，所述定位框一(34)與定位框二(38)之間固定連接有連接塊(37)，所述定位框二(38)內設有吸油海綿(39)，所述處理箱(1)的內腔的底壁安裝有通氣板(51)。
2.根據權利要求1所述的一種污水聚結脫氣除油裝置，其特征在于：所述防護箱(2)的內腔的底壁安裝有正反電機(21)，所述正反電機(21)的輸出軸的頂部固定連接有主動錐齒輪(22)一。
3.根據權利要求2所述的一種污水聚結脫氣除油裝置，其特征在于：所述防護箱(2)內對稱安裝有兩個固定桿(23)，兩個所述固定桿(23)內均通過軸承轉動連接有轉動柱(24)，所述轉動柱(24)的一端固定連接有與主動錐齒輪(22)相嚙合的從動錐齒輪(25)。
4.根據權利要求3所述的一種污水聚結脫氣除油裝置，其特征在于：兩個所述轉動柱(24)的外壁均開設有螺紋槽，且兩個轉動柱(24)外壁的螺紋槽的螺紋走向相反，所述連接軸(26)延伸至防護箱(2)內，且連接軸(26)位于防護箱(2)內部的外壁固定連接有轉動齒輪(27)。
5.根據權利要求1所述的一種污水聚結脫氣除油裝置，其特征在于：所述防護箱(2)的底壁安裝有曝氣機(5)，且曝氣機(5)的出氣管延伸至通氣板(51)內，所述通氣板(51)的表面開設有多個通孔，且通氣板(51)表面的通孔內滑動連接有通氣管(52)。
6.根據權利要求5所述的一種污水聚結脫氣除油裝置，其特征在于：所述通氣管(52)的下半部外壁固定連接有限位環(53)，且通氣管(52)的頂部固定連接有密封蓋(54)，所述通氣管(52)的上半部外壁開設有多個通氣孔(55)。
7.根據權利要求1所述的一種污水聚結脫氣除油裝置，其特征在于：所述吸氣箱(6)的頂部安裝有吸風機(61)，所述吸風機(61)的進氣管延伸至吸氣箱(6)內，且吸氣箱(6)與處理箱(1)之間安裝有連接管，所述吸氣箱(6)的一側外壁開設有兩個通槽，所述吸氣箱(6)的兩個通槽內分別插接有密封板一(62)和密封板二(64)。
8.根據權利要求7所述的一種污水聚結脫氣除油裝置，其特征在于：所述密封板一(62)和密封板二(64)位于防護箱(2)內部的端面分別安裝有吸濕板(63)和活性炭板(65)，所述防護箱(2)的兩側內壁均安裝有兩個用于對吸濕板(63)和活性炭板(65)支撐的支撐塊(66)。
9.根據權利要求1所述的一種污水聚結脫氣除油裝置，其特征在于：所述定位框二(38)的底壁對稱安裝有兩個限位桿(4)，所述限位桿(4)的一側外壁開設有轉動槽，且限位桿(4)的轉動槽內轉動連接有滾珠(41)，所述防護箱(2)的兩側內壁均開設有供滾珠(41)移動的滾動槽(42)。
發明內容
本發明的目的在于提供一種污水聚結脫氣除油裝置，以解決上述背景技術中提出的問題。
技術方案：一種污水聚結脫氣除油裝置，包括處理箱以及設置于處理箱內的定位框一，所述處理箱的一側外壁安裝有防護箱，且處理箱的另一側外壁安裝有吸氣箱，所述處理箱的頂部固定連接有兩個定位桿，兩個所述定位桿之間轉動連接有兩個連接軸，兩個連接軸的外壁均固定連接有蓋板，兩個所述蓋板與定位框一的對應位置均固定連接有兩個連接耳一，多個所述連接耳一之間固定連接有拉索，所述定位框一內設有過濾板，所述定位框一的下方設有定位框二，所述定位框一與定位框二之間固定連接有連接塊，所述定位框二內設有吸油海綿，所述處理箱的內腔的底壁安裝有通氣板。
在進一步的實施例中，所述防護箱的內腔的底壁安裝有正反電機，所述正反電機的輸出軸的頂部固定連接有主動錐齒輪一。
在進一步的實施例中，所述防護箱內對稱安裝有兩個固定桿，兩個所述固定桿內均通過軸承轉動連接有轉動柱，所述轉動柱的一端固定連接有與主動錐齒輪相嚙合的從動錐齒輪。
在進一步的實施例中，兩個所述轉動柱的外壁均開設有螺紋槽，且兩個轉動柱外壁的螺紋槽的螺紋走向相反，所述連接軸延伸至防護箱內，且連接軸位于防護箱內部的外壁固定連接有轉動齒輪。
在進一步的實施例中，所述防護箱的底壁安裝有曝氣機，且曝氣機的出氣管延伸至通氣板內，所述通氣板的表面開設有多個通孔，且通氣板表面的通孔內滑動連接有通氣管。
在進一步的實施例中，所述通氣管的下半部外壁固定連接有限位環，且通氣管的頂部固定連接有密封蓋，所述通氣管的上半部外壁開設有多個通氣孔。
在進一步的實施例中，所述吸氣箱的頂部安裝有吸風機，所述吸風機的進氣管延伸至吸氣箱內，且吸氣箱與處理箱之間安裝有連接管，所述吸氣箱的一側外壁開設有兩個通槽，所述吸氣箱的兩個通槽內分別插接有密封板一和密封板二。
在進一步的實施例中，所述密封板一和密封板二位于防護箱內部的端面分別安裝有吸濕板和活性炭板，所述防護箱的兩側內壁均安裝有兩個用于對吸濕板和活性炭板支撐的支撐塊。
在進一步的實施例中，所述定位框二的底壁對稱安裝有兩個限位桿，所述限位桿的一側外壁開設有轉動槽，且限位桿的轉動槽內轉動連接有滾珠，所述防護箱的兩側內壁均開設有供滾珠移動的滾動槽。
本發明的技術效果和優點：
該污水聚結脫氣除油裝置，通過過濾板的設置，能夠?qū)ξ鬯械碾s質進行有效過濾，更加方便后期處理，同時吸油海綿的設置，能夠水污水中的油污進行吸附，進一步提高污水處理效果；通過吸風機吸取處理箱內的氣體，配合吸濕板和活性炭板，能夠?qū)怏w中的水汽以及有害氣體進行吸附，避免氣體中的有害物質對工作人員的健康造成損傷；通過曝氣機向通氣板內吹氣，將通氣管頂起，氣體通過通氣管上的通氣孔排出，產生氣泡，帶動水中的小顆粒雜質以及油污向上移動，避免水中雜質沉淀；在吹氣結束后，通氣管回收至通氣板內，密封蓋能夠?qū)ν夤艿捻敳窟M行密封，避免通氣管堵塞；通過正反電機帶動主動錐齒輪轉動，主動錐齒輪通過從動錐齒輪帶動轉動柱轉動，轉動柱通過轉動齒輪帶動連接軸轉動，從而能夠自動帶動兩個蓋板的開合，蓋板打開，通過拉索能夠自動帶動定位框一和定位框二上升，方便對過濾板和吸油海綿進行清理和更換，該污水聚結脫氣除油裝置，不僅能夠?qū)ξ鬯械碾s質以及油污進行清理，而且方便對污水中的有害氣體進行吸收。
（發明人：蔣勇;劉輝）
