公布日：2022.08.09
申請日：2022.06.22
分類號：C02F9/10(2006.01)I;C01B25/37(2006.01)I;C02F103/34(2006.01)N;C02F1/04(2006.01)N;C02F1/44(2006.01)N
摘要
本發明屬于廢水處理技術領域，具體涉及一種電池級磷酸鐵生產廢水的處理方法。該處理方法采用沉淀池、超濾單元、磷酸分離反滲透單元、二級反滲透單元、石墨蒸發器等多個處理單元進行多級處理。本發明處理方法利用自然沉淀作用首先最大限度回收磷酸鐵產品；利用改進后的耐酸反滲透系統對磷酸進行濃縮，并通過兩級反滲透將水進行純化，將水資源以反滲透產水的形式產出進行回用；利用石墨蒸發器的耐酸特性，將通過反滲透濃縮后的磷酸進行進一步濃縮至產線可生產使用的濃度；有效解決了常規技術在對電池級磷酸鐵生產廢水進行處理時，存在的物料資源浪費、污泥產量大、水資源利用率低的情況。
權利要求書
1.一種電池級磷酸鐵生產廢水的處理方法，其特征在于，包括以下步驟，S1：電池級磷酸鐵生產廢水通入初收集桶進行存儲；S2：初收集桶中的廢水進入沉淀池進行物理沉淀，得到沉淀污泥和沉淀廢水，沉淀污泥排入回用污泥池，沉淀廢水進入緩沖池進行進行均質均量；初收集桶中的廢水包括電池級磷酸鐵生產廢水和超濾單元過濾濃水和超濾反洗水；S3：均質均量后的沉淀廢水進入超濾單元進行過濾，超濾單元過濾產水進入超濾產水箱，超濾單元過濾濃水和超濾反洗水返回初收集桶；S4：超濾產水箱內的廢水進入磷酸分離反滲透單元進行一級濃縮分離，一級濃縮分離所得產水進入反滲透產水箱；一級濃縮分離所得濃水進入反滲透濃水箱；超濾產水箱內的廢水包括超濾單元過濾產水和二級濃縮分離所得濃水；S5：反滲透產水箱內的廢水進入二級反滲透單元進行二級濃縮分離，二級濃縮分離所得濃水返回超濾產水箱，二級濃縮分離所得產水通入回用磷酸池；反滲透產水箱內的廢水包括一級濃縮分離所得產水和蒸發處理所得蒸餾液；同時，反滲透濃水箱中的一級濃縮分離所得濃水進入石墨蒸發器進行蒸發處理，蒸發處理所得濃水通入回用濃水池，蒸發處理所得蒸餾液通入反滲透產水箱。
2.如權利要求1所述的電池級磷酸鐵生產廢水的處理方法，其特征在于，所述步驟S3中，均質均量后的沉淀廢水進入超濾單元進行過濾之前還包括粗過濾的操作。
3.如權利要求1所述的電池級磷酸鐵生產廢水的處理方法，其特征在于，所述粗過濾在自清洗過濾器中進行，所述自清洗過濾器的過濾精度為50μm。
4.如權利要求1所述的電池級磷酸鐵生產廢水的處理方法，其特征在于，所述步驟S3中，超濾單元的工作壓力為0.1-0.3MPa。
5.如權利要求1所述的電池級磷酸鐵生產廢水的處理方法，其特征在于，所述步驟S4中，超濾產水箱內的廢水進入磷酸分離反滲透單元進行一級濃縮分離還包括預過濾的操作。
6.如權利要求5所述的電池級磷酸鐵生產廢水的處理方法，其特征在于，所述預過濾在反滲透保安過濾器中進行，所述反滲透保安過濾器的過濾精度為5μm。
7.如權利要求1所述的電池級磷酸鐵生產廢水的處理方法，其特征在于，所述步驟S4中，一級濃縮分離的運行壓力大于7Mpa，濃縮倍率大于7.3倍。
8.如權利要求1所述的電池級磷酸鐵生產廢水的處理方法，其特征在于，所述步驟S5中，二級濃縮分離的運行壓力為0.7-1.0Mpa。
9.如權利要求1所述的電池級磷酸鐵生產廢水的處理方法，其特征在于，所述步驟S5中，蒸發處理所得蒸餾液經過濾后通入反滲透產水箱。
10.如權利要求9所述的電池級磷酸鐵生產廢水的處理方法，其特征在于，蒸發處理所得蒸餾液經20μm過濾器過濾后通入反滲透產水箱。
發明內容
本發明旨在解決上述問題，提供了一種電池級磷酸鐵生產廢水的處理方法，用于處理過量磷酸與鐵粉反應生產磷酸鐵產生的含磷酸廢水，并通過該方法將廢水中的磷酸鐵、磷酸、水三者分別回用達到物料與水資源的零排放。
按照本發明的技術方案，所述電池級磷酸鐵生產廢水的處理方法，包括以下步驟，
S1：電池級磷酸鐵生產廢水通入初收集桶進行存儲；
S2：初收集桶中的廢水進入沉淀池進行物理沉淀，得到沉淀污泥和沉淀廢水，沉淀污泥排入回用污泥池，沉淀廢水進入緩沖池進行進行均質均量；
初收集桶中的廢水包括電池級磷酸鐵生產廢水和超濾單元過濾濃水和超濾反洗水；
S3：均質均量后的沉淀廢水進入超濾單元進行過濾，超濾單元過濾產水進入超濾產水箱，超濾單元過濾濃水和超濾反洗水返回初收集桶；
S4：超濾產水箱內的廢水進入磷酸分離反滲透單元進行一級濃縮分離，一級濃縮分離所得產水進入反滲透產水箱；一級濃縮分離所得濃水進入反滲透濃水箱；
超濾產水箱內的廢水包括超濾單元過濾產水和二級濃縮分離所得濃水；
S5：反滲透產水箱內的廢水進入二級反滲透單元進行二級濃縮分離，二級濃縮分離所得濃水返回超濾產水箱，二級濃縮分離所得產水通入回用磷酸池；
反滲透產水箱內的廢水包括一級濃縮分離所得產水和蒸發處理所得蒸餾液；
同時，反滲透濃水箱中的一級濃縮分離所得濃水進入石墨蒸發器進行蒸發處理，蒸發處理所得濃水通入回用濃水池，蒸發處理所得蒸餾液通入反滲透產水箱。
具體的，沉淀池產生的污泥含有豐富的磷酸鐵可回收直接制取磷酸鐵；二級反滲透產水含磷量92％。
進一步的，所述步驟S5中，二級濃縮分離的運行壓力為0.7-1.0Mpa。
進一步的，所述步驟S5中，蒸發處理所得蒸餾液經過濾后通入反滲透產水箱；具體的，經20μm過濾器過濾后通入反滲透產水箱。

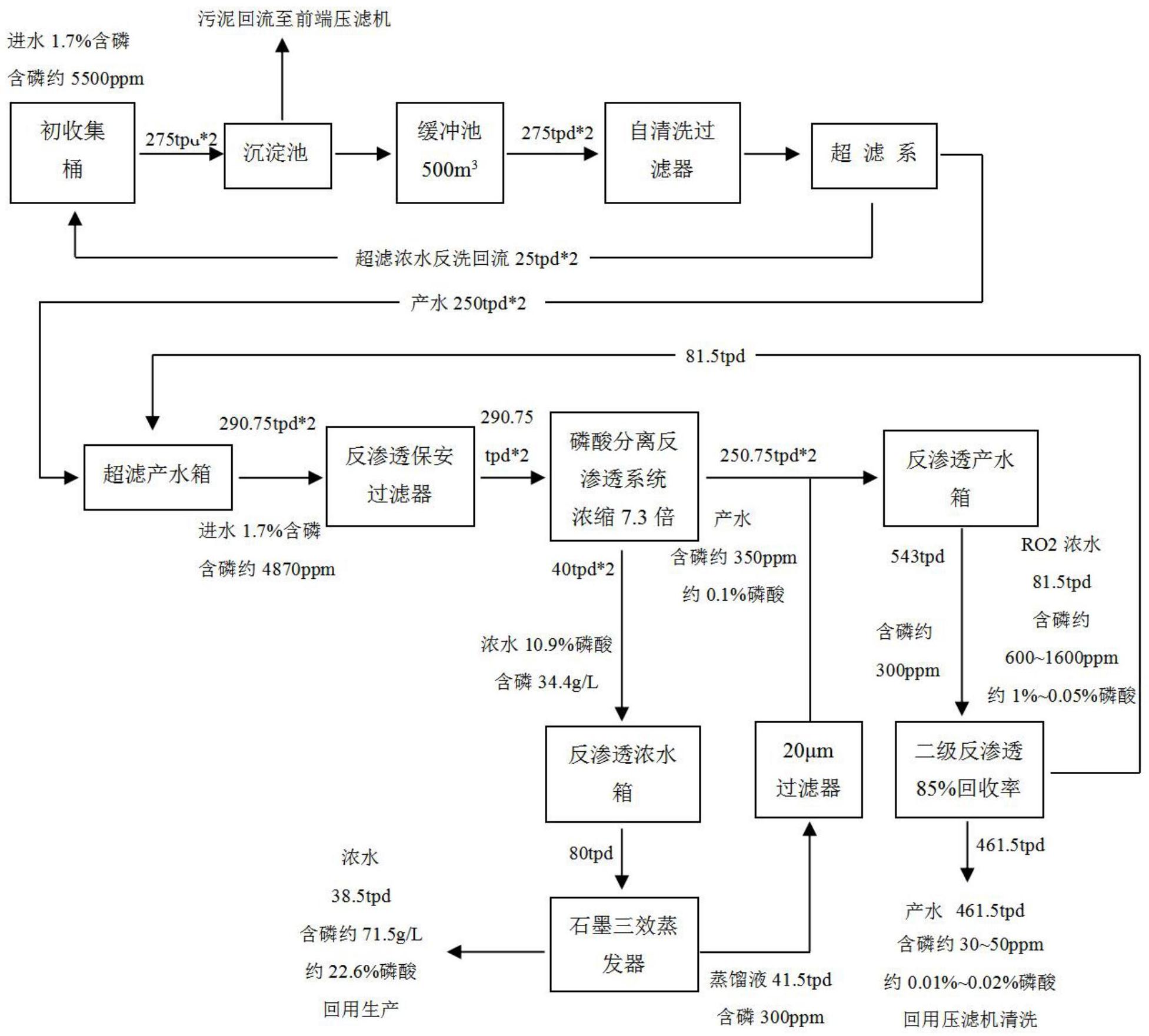

具體的，上述方法采用電池級磷酸鐵生產廢水的處理系統，包括初收集桶，沉淀池，緩沖池，自清洗過濾器，超濾單元，超濾產水箱，反滲透保安過濾器和磷酸分離反滲透單元，反滲透產水箱，反滲透濃水箱，石墨蒸發器和二級反滲透單元。
本發明的技術方案相比現有技術具有以下優點：
(1)本發明利用自然沉淀作用首先最大限度回收磷酸鐵產品；
(2)本發明利用改進后的耐酸反滲透單元對磷酸進行濃縮，并通過兩級反滲透將水進行純化，將水資源以反滲透產水的形式產出進行回用；
(3)本發明利用石墨蒸發器的耐酸特性，將通過反滲透濃縮后的磷酸進行進一步濃縮至產線可生產使用的濃度；
(4)本發明有效解決了常規技術在對電池級磷酸鐵生產廢水進行處理時，存在的物料資源浪費、污泥產量大、水資源利用率低的情況。
（發明人：陳侃;葉超;臧睿哲;王飛龍;陳士軍;馬楫）
