公布日：2022.08.16
申請日：2022.04.13
分類號：C02F9/14(2006.01)I;C02F1/78(2006.01)I;C02F1/72(2006.01)I;B01J23/745(2006.01)I;C02F101/30(2006.01)N;C02F103/10(2006.01)N
摘要
本發明公開了一種頁巖氣壓裂返排液與生活污水聯合處理的系統，包括依次通過管道連接的預處理器、高級氧化發生器、混合池、生物反應器；高級氧化發生器接有通入臭氧的管道，混合池接有通入城市生活污水的管道，生物反應器內還接有通入空氣的管道，生物反應器排出凈化水的出水口。對頁巖氣壓裂返排液處理過程如下：1）加入預處理器，進行預處理，獲得上清液；2）再將上清液進入高級氧化發生器進行氧化，獲得高級氧化后污水；3）接著與城市生活污水混合，輸送至生物反應器，進行微生物處理，使水樣達到排放標準的凈化水。本發明將氧化和生物法結合，使壓裂返排液氧化處理后達到排放要求，利用生活污水補充氮、磷，實現與生活污水聯合處理。
權利要求書
1.一種頁巖氣壓裂返排液與生活污水聯合處理的系統，其特征在于，包括依次通過管道連接的預處理器、高級氧化發生器、混合池、生物反應器；所述高級氧化發生器還從外部接有通入臭氧的管道，所述混合池還接有通入城市生活污水的管道，所述生物反應器內還從外部接有通入外部空氣的管道，所述生物反應器底部設有排出凈化水的出水口。
2.根據權利要求1所述的一種頁巖氣壓裂返排液與生活污水聯合處理的系統，其特征在于，還包括臭氧輸入器，所述臭氧輸入器包括氧氣瓶與臭氧發生器，所述氧氣瓶的輸出管與臭氧發生器的輸入管相通，所述臭氧發生器的輸出管延伸至高級氧化發生器內。
3.根據權利要求1或2所述的一種頁巖氣壓裂返排液與生活污水聯合處理的系統，其特征在于，還包括空氣泵，所述空氣泵輸出高壓空氣的管道延伸至生物反應器內，所述輸出高壓空氣的管道上還安裝有轉子流量計。
4.根據權利要求1或2所述的一種頁巖氣壓裂返排液與生活污水聯合處理的系統，其特征在于，所述高級氧化發生器與混合池均設置有混合攪拌裝置，所述生物反應器為序批式生物膜反應器。
5.根據權利要求1-4所述的系統對頁巖氣壓裂返排液與生活污水聯合處理的方法，其特征在于，包括以下步驟：(1)將頁巖氣壓裂返排液加入預處理器，將混凝劑和助凝劑對頁巖氣壓裂返排液進行混凝處理，去除頁巖氣壓裂返排液中的懸浮物和部分有機物，獲得上清液；(2)使預處理器內的上清液進入高級氧化發生器，在高級氧化發生器內通過羥胺和Fe-Al2O3協同催化臭氧工藝對上清液進行氧化，去除上清液中的部分有機物和難以生物降解的大分子有機物，大幅度提升上清液的可生化性，獲得高級氧化后污水；(3)將獲得的高級氧化后污水輸送至混合池與城市生活污水按1:1混合，接著將混合后的污水輸送至生物反應器，利用生物反應器中經過馴化的微生物群落，并通過通入空氣曝氣，將混合液中的有機物降解成穩定的無機物，使水樣達到排放標準。
6.根據權利要求5所述的對頁巖氣壓裂返排液與生活污水聯合處理的方法，其特征在于，所述步驟(1)中，所述混凝劑為聚合氯化鋁，所述助凝劑為聚丙烯酰胺；所述頁巖氣壓裂返排液加入預處理器的預處理過程為：將頁巖氣壓裂返排液的pH調為中性，再在壓裂返排液中加入聚合氯化鋁，用量不小于400mg/L，攪拌5min，再加入聚丙烯酰胺，用量為20mg/L，慢速攪拌1min后，靜置30min，即得上清液。
7.根據權利要求6或5所述的對頁巖氣壓裂返排液與生活污水聯合處理的方法，其特征在于，所述步驟(2)中，高級氧化發生器中羥胺和Fe-Al2O3協同催化臭氧工藝對上清液進行氧化的具體過程為：(2.1)采用浸漬-煅燒法制備Fe-Al2O3催化劑；(2.2)用pH調節劑調節上清液的pH值，使得上清液的初始pH為3.3-7.7；(2.3)不斷攪拌調節好初始pH值的上清液，向其中通入臭氧，臭氧的流量不小于0.2L/min，并立即加入Fe-Al2O3催化劑與羥胺溶液，其中Fe-Al2O3催化劑加入量不小于5g/L，羥胺溶液添加量不小于
0.01g/L，攪拌反應20-50min即完成對上清液的氧化處理過程。
8.根據權利要求7所述的對頁巖氣壓裂返排液與生活污水聯合處理的方法，其特征在于，所述步驟(2.3)中，上清液的初始pH值為6.7，臭氧的流量為0.2L/min，F(xiàn)e-Al2O3催化劑加入量為5.26g/L，羥胺溶液添加量為0.1g/L。
9.根據權利要求6或5所述的對頁巖氣壓裂返排液與生活污水聯合處理的方法，其特征在于，所述步驟(3)中，生物反應器的進排水量均為反應器有效體積的50-80％，反應周期為24h，其中混合污水進入時間為0.5h，曝氣時間為18-20h，停止曝氣時間3-5h，排水時間0.5h。
10.根據權利要求6或5所述的對頁巖氣壓裂返排液與生活污水聯合處理的方法，其特征在于，所述步驟(3)中，微生物群落的馴化過程為，以城市污水處理廠二沉池出水的活性污泥為底泥，以城市生活污水：高級氧化后污水比依次為9:1、4:1、7:3、3:2的比例馴化40-60天即可，其中每個比例馴化10-15天。
發明內容
針對現有技術的不足，本發明的目的在于提供一種出水COD值穩定，成本較低，為微生物提供充足氮、磷等營養元素的頁巖氣壓裂返排液與生活污水聯合處理的系統。
本發明的另一個目的在于基于上述系統將頁巖氣壓裂返排液與生活污水聯合處理的方法。

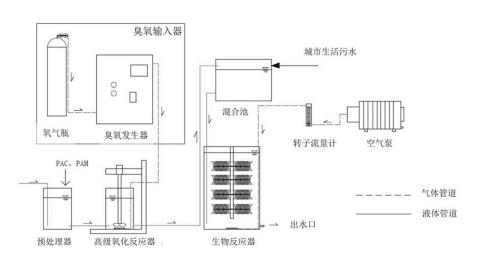

為了實現上述目的，本發明通過下述技術方案實現：一種頁巖氣壓裂返排液與生活污水聯合處理的系統，其特征在于，包括依次通過管道連接的預處理器、高級氧化發生器、混合池、生物反應器；所述高級氧化發生器還從外部接有通入臭氧的管道，所述混合池還接有通入城市生活污水的管道，所述生物反應器內還從外部接有通入外部空氣的管道，所述生物反應器底部設有排出凈化水的出水口。
本技術方案的工作原理為，將經過催化臭氧氧化的壓裂返排液與城市生活污水協同處理，其中城市生活污水的添加能降低生物反應體系的生物毒性，為生物反應體系補充微生物生長所需的部分營養物質(碳、氮、磷)，給體系微生物的生長提供一個良好的環境，從而實現生活污水與壓裂返排液的聯合處理。
為了更好地實現本發明，進一步地，還包括臭氧輸入器，所述臭氧輸入器包括氧氣瓶與臭氧發生器，所述氧氣瓶的輸出管與臭氧發生器的輸入管相通，所述臭氧發生器的輸出管延伸至高級氧化發生器內。
為了更好地實現本發明，進一步地，還包括空氣泵，所述空氣泵輸出高壓空氣的管道延伸至生物反應器內，所述輸出高壓空氣的管道上還安裝有轉子流量計。
為了更好地實現本發明，進一步地，所述高級氧化發生器與混合池均設置有混合攪拌裝置，所述生物反應器為序批式生物膜反應器。
根據上述系統對頁巖氣壓裂返排液與生活污水聯合處理的方法，包括以下步驟：
(1)將頁巖氣壓裂返排液加入預處理器，將混凝劑和助凝劑對頁巖氣壓裂返排液進行混凝處理，去除頁巖氣壓裂返排液中的懸浮物和部分有機物，獲得上清液；
(2)使預處理器內的上清液進入高級氧化發生器，在高級氧化發生器內通過羥胺和Fe-Al2O3協同催化臭氧工藝對上清液進行氧化，去除上清液中的部分有機物和難以生物降解的大分子有機物，大幅度提升上清液的可生化性，獲得高級氧化后污水；
(3)將獲得的高級氧化后污水輸送至混合池與城市生活污水按1:1混合，接著將混合后的污水輸送至生物反應器，利用生物反應器中經過馴化的微生物群落，并通過通入空氣曝氣，將混合液中的有機物降解成穩定的無機物，使水樣達到排放標準。
本技術方案的核心步驟在于步驟(2)，即在高級氧化發生器內通過羥胺和Fe-Al2O3協同催化臭氧工藝對上清液進行氧化的過程，其具體氧化機理如下：
①Fe-Al2O3與O3之間的作用
與單獨O3氧化相比，F(xiàn)e-Al2O3/O3工藝對CODCr和DOC均有一定的去除，表明Fe-Al2O3能很好的催化O3。這可以歸結于以下3點：1)Fe-Al2O3表面的Fe氧化物會催化臭氧分解，此外，在酸性或中性條件下，F(xiàn)e氧化物表面能產生羥基，羥基被O3吸收后產生•OH，進一步氧化污染物；2)溶液中的O3會在γ-Al2O3的作用下產生•OH，吸附于Fe-Al2O3的污染物會在溶液及催化劑表面產生的•OH作用下氧化降解；3)在酸性條件下，溶液中的H+會侵蝕負載于Al2O3表面的Fe氧化物，產生Fe2+/Fe3+，F(xiàn)e2+/Fe3+會促進O3產生•OH
，增強體系對污染物的氧化作用，具體反應式如下：
FeO+2H+→Fe2++H2O
Fe2O3+6H+→2Fe3++3H2O
Fe2++O3→O2+FeO2+
H2O+FeO2+→•OH+Fe3++OH—
Fe2++FeO2++2H+→H2O+2Fe3+
Fe3++O3→FeO2++•OH+O2+H+
②HA與O3之間的作用
HA與O3之間的反應主要受pH的影響。當pH存在，當
5.96<pH13.74時，HA在溶液中主要以NH2O-形式存在。在酸性、中性和弱堿性的條件下，HA均能促進O3的分解，即質子化和非質子化都能促進O3的分解。進一步發現，不同形態HA與O3的反應速率不同，非質子化與O3的反應速率要遠快于和質子化與O3的反應速率。在酸性條件下，HA與O3主要的反應如下：
+NH3O—+O3→NH3O•++O3•—O3•—+H+→HO3•HO3•→•OH+O2
而在本文中，，HA/O3工藝下，CODCr和DOC均有不同程度的上升，但在HA濃度對DOC去除的影響中表明，HA仍然能促進O3的分解，本文中HA與O3的反應遵循上述反應式。
③HA與Fe-Al2O3之間的作用
HA/Fe-Al2O3/O3工藝對CODCr和DOC的去除均大于HA/O3和Fe-Al2O3/O3工藝。特別是在Fe-Al2O3/O3工藝中引入HA后，DOC去除率顯著增加，而在HA/O3處理后CODCr和DOC均有增加，表明HA在HA/Fe-Al2O3/O3工藝中以非直接催化O3的方式強化體系氧化性能。氧化前后催化表面的Fe元素變化表明，HA使催化劑表面的≡Fe(Ⅲ)向≡Fe(Ⅱ)轉化，因此，溶液中Fe-Al2O3表面形成的羥基配體(≡Fe(Ⅲ)-OH)會與N2HOH反應生成≡Fe(Ⅱ)-OH，促進了Fe(Ⅲ)/Fe(Ⅱ)循環，進而提升體系氧化性能。
≡Fe(Ⅲ)-OH+N2HOH→≡Fe(Ⅱ)-OH+NH2O•+H+
④O3直接氧化
O3作為一種強氧化劑，會與含不飽和鍵的有機物進行加成反應，使有機物降解。在本研究中，單獨O3處理工藝在氧化60min后，CODCr和DOC均有不同程度的上升，指出O3能降解壓裂返排液中的部分大分子難降解有機物，從而提升水樣的可生化性，但是不能將污染物完全礦化，而在本文中也有相同的發現。
為了更好地實現本發明的方法，進一步地，所述步驟(1)中，所述混凝劑為聚合氯化鋁，所述助凝劑為聚丙烯酰胺；所述頁巖氣壓裂返排液加入預處理器的預處理過程為：將頁巖氣壓裂返排液的pH調為中性，再在壓裂返排液中加入聚合氯化鋁，用量不小于400mg/L，攪拌5min，再加入聚丙烯酰胺，用量為20mg/L，慢速攪拌1min后，靜置30min，即得上清液。
為了更好地實現本發明的方法，進一步地，所述步驟(2)中，高級氧化發生器中羥胺和Fe-Al2O3協同催化臭氧工藝對上清液進行氧化的具體過程為：
(2.1)采用浸漬-煅燒法制備Fe-Al2O3催化劑；
(2.2)用pH調節劑調節上清液的pH值，使得上清液的初始pH為3.3-7.7；
(2.3)不斷攪拌調節好初始pH值的上清液，向其中通入臭氧，臭氧的流量不小于0.2L/min，并立即加入Fe-Al2O3催化劑與羥胺溶液，其中Fe-Al2O3催化劑加入量不小于5g/L，羥胺溶液添加量不小于0.01g/L，攪拌反應20-50min即完成對上清液的氧化處理過程。
為了更好地實現本發明的方法，進一步地，所述步驟(2.3)中，上清液的初始pH值為6.7，臭氧的流量為0.2L/min，F(xiàn)e-Al2O3催化劑加入量為5.26g/L，羥胺溶液添加量為0.1g/L。
為了更好地實現本發明的方法，進一步地，所述步驟(3)中，生物反應器的進排水量均為反應器有效體積的50-80％，反應周期為24h，其中混合污水進入時間為0.5h，曝氣時間為18-20h，停止曝氣時間3-5h，排水時間0.5h。
為了更好地實現本發明的方法，進一步地，所述步驟(3)中，微生物群落的馴化過程為，以城市污水處理廠二沉池出水的活性污泥為底泥，以城市生活污水：高級氧化后污水比依次為9:1、4:1、7:3、3:2的比例馴化40-60天即可，其中每個比例馴化10-15天。
本發明與現有技術相比，具有以下優點及有益效果：
(1)本發明一方面將氧化和生物法結合，既能克服壓裂返排液氧化處理后，有機物等指標難達到排放要求的問題，另一方面，在處理對象上將壓裂返排液和市政生活污水處理相結合，利用生活污水中的氮、磷，補充壓裂返排液生物處理中氮、磷不足的問題，從而能夠在高效低成本處理壓裂返排液的同時，實現了生活污水的聯合處理；
(2)本發明基于HA/Fe-Al2O3/O3的處理方法，將經過預氧化的壓裂返排液與城市污水處理廠處理工藝相結合，使壓裂返排液處理實現“工廠化”運行，達到經濟高效處理的目的，F(xiàn)e-Al2O3作為催化劑，更為廉價、催化效率高、易制備、可反復利用和不產生二次污染的特點，能有效減少催化劑的使用；
(3)本發明生物法中微生物群落能夠經過城市生活污水中的微生物群落馴化培養得到，因此其來源廣，成本低，且處理效率高；
(4)本發明結構設置合理，功能完善，解決了單獨使用高級氧化處理壓裂返排液出水COD不穩定、成本高，以及單獨使用生物法處理壓裂返排液時，氮、磷等營養元素含量不足的問題，其效果顯著，具有良好的發展前景，適宜廣泛推廣應用。
（發明人：潘志成;馬麗麗;劉宇程;費俊杰;白楊;馬鵬超;彭玉梅;鐘亞萍;邱戀）
