公布日：2022.05.27
申請日：2020.11.27
分類號：C02F9/02(2006.01)I
摘要
本發明涉及一種餐飲污水隔油池。該餐飲污水隔油池在現有結構基礎上在箱體內增加了一塊隔板，使箱體內依次形成沉淀部、除渣部、除油部Ⅰ和除油部Ⅱ，同時每塊隔板上均開有開口，除渣部內增設與沉淀部及除渣部之間的隔板開口相對的擋板，這樣進水管進來的污水在沉淀部沉淀后會被擋板阻攔進一步沉淀，上述除渣部與除油部Ⅰ之間隔板其開口兩側分別設有一個濾芯架，除渣部的濾芯架內活動固定有粗濾濾芯，除油部Ⅰ的濾芯架內活動固定有精濾濾芯，且粗濾濾芯架底部開口，精濾濾芯架底部、側面開口，同時粗濾濾芯和精濾濾芯能夠從各自濾芯架內取出，并且在現有箱體的基礎上把箱體設置成由箱體蓋板進行活動封蓋，這樣不僅凈化效果更好，同時便于更換濾芯。
權利要求書

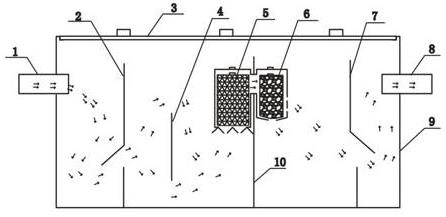

1.一種餐飲污水隔油池，包括:箱體，箱體頂部開口內部空心，且通過箱體蓋板進行活動封閉，所述箱體一側設有進水管，另一側設有出水管，其特征在于，所述箱體內設有三塊隔板，依次為前隔板、中隔板和后隔板，三塊隔板把箱體內依次間隔成沉淀部、除渣部、除油部Ⅰ和除油部Ⅱ，所述三塊隔板上均設有開口，中隔板開口比前隔板開口和后隔板開口高，所述除渣部內還設有擋板，擋板與前隔板上的開口相對且寬度大于前隔板開口，使水流過前隔板開口后往隔板兩側流動，所述中隔板開口的左、右兩側各設有一個濾芯架，除渣部內的濾芯架內活動固定有粗濾濾芯，除油部Ⅰ的濾芯架內活動固定有精濾濾芯，且粗濾濾芯架底部開口，精濾濾芯架底部、側面開口，同時粗濾濾芯和精濾濾芯能夠從各自濾芯架內取出。
2.根據權利要求1所述的一種餐飲污水隔油池，其特征在于，所述前隔板開口的上端傾斜向著沉淀部底面設有一擋片，所述后隔板開口的上端傾斜向著除油部Ⅱ底面設有一擋片。
發明內容
鑒于現有餐飲污水隔油池所存在的缺陷，本發明所要解決的技術問題是：提供一種過濾效果更好，濾芯不易堵塞，更換濾芯方便的餐飲污水隔油池。
為了實現上述目的，根據本發明的一個方面，本發明是通過如下技術措施實現的：一種餐飲污水隔油池，包括:箱體，箱體頂部開口內部空心，且通過箱體蓋板進行活動封閉，所述箱體一側設有進水管，另一側設有出水管，所述箱體內設有三塊隔板，依次為前隔板、中隔板和后隔板，三塊隔板把箱體內依次間隔成沉淀部、除渣部、除油部Ⅰ和除油部Ⅱ，所述三塊隔板上均設有開口，中隔板開口比前隔板開口和后隔板開口高，所述除渣部內還設有擋板，擋板與前隔板上的開口相對且寬度大于前隔板開口，使水流過前隔板開口后往隔板兩側流動，所述中隔板開口的左、右兩側各設有一個濾芯架，除渣部內的濾芯架內活動固定有粗濾濾芯，除油部Ⅰ的濾芯架內活動固定有精濾濾芯，且粗濾濾芯架底部開口，精濾濾芯架底部、側面開口，同時粗濾濾芯和精濾濾芯能夠從各自濾芯架內取出。
本餐飲污水隔油池通過增加擋板，使除渣部也能具備沉淀部的效果，因?yàn)楫?dāng)水流過擋板后，由于擋板的抵擋，較重的雜質就會下層，同時兩個除油部的設計，除油效果也更好，同時因?yàn)槲鬯荒苓^兩個濾芯后進入除油部，這樣進一步增加過濾效果，而活動封閉的箱體蓋板及兩個濾芯，這樣便于更換長久使用的濾芯。
進一步地，所述前隔板開口的上端傾斜向著沉淀部底面設有一擋片，所述后隔板開口的上端傾斜向著除油部Ⅱ底面設有一擋片。上述設計倒流效果更好，且能更好的使雜質沉淀。
與現有技術相比，本發明的優點在于：廚房污水過濾更為徹底，濾芯更換方便。
（發明人：翁雪君）
