公布日：2022.07.05
申請日：2022.05.07
分類號：B01D29/05(2006.01)I;B01D29/96(2006.01)I
摘要
本申請涉及一種動態膜污水過濾系統，屬于污水處理系統領域，包括有污水池、沉浸在所述污水池內的多個過濾單元以及排水管，所述過濾單元分別通過出水管路與所述排水管相連；所述過濾單元包括有箱體，所述箱體其中一組相對的側壁上設置有開口，所述開口將箱體內部與污水池連通，所述開口內設置有使水透過的動態膜；所述出水管路包括與箱體的內部相連通的出水管道，所述出水管道上安裝有電控閥門。本申請具有提高污水的處理效率的效果。
權利要求書

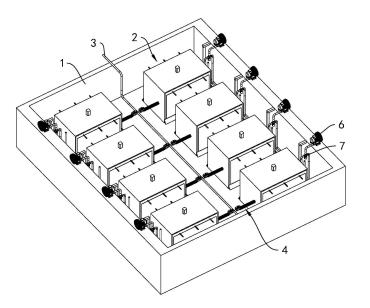

1.一種動態膜污水過濾系統，其特征在于：包括有污水池(1)、沉浸在所述污水池(1)內的多個過濾單元(2)以及排水管(3)，所述過濾單元(2)分別通過出水管路(4)與所述排水管(3)相連；所述過濾單元(2)包括有箱體(21)，所述箱體(21)其中一組相對的側壁上設置有開口(211)，所述開口(211)將箱體(21)內部與污水池(1)連通，所述開口(211)內設置有使水透過的動態膜(23)；所述出水管路(4)包括與箱體(21)的內部相連通的出水管道(41)，所述出水管道(41)上安裝有電控閥門(42)。
2.根據權利要求1所述的一種動態膜污水過濾系統，其特征在于：所述開口(211)的內部設置有安裝架(22)，所述安裝架(22)能夠自所述開口(211)滑動到所述開口(211)的外側，所述動態膜(23)可拆卸連接在所述安裝架(22)上，所述箱體(21)的內部設置有驅動所述安裝架(22)自所述開口(211)伸出至開口(211)外側的控制機構。
3.根據權利要求2所述的一種動態膜污水過濾系統，其特征在于：所述安裝架(22)包括滑動連接在所述開口(211)內的外框(221)以及套裝在外框(221)內部的內框(222)，所述外框(221)與內框(222)之間通過連接件連接在一起，所述動態膜(23)的邊緣夾緊固定在外框(221)與內框(222)之間。
4.根據權利要求2所述的一種動態膜污水過濾系統，其特征在于：所述控制機構包括回轉連接在所述箱體(21)內部的雙頭絲杠(26)，所述雙頭絲杠(26)包括同軸設置的左旋段(261)和右旋段(262)，所述左旋段(261)與其中一個安裝架(22)螺紋相連，所述右旋段(262)與另一個安裝架(22)螺紋相連，所述箱體(21)的頂部設置有驅動所述雙頭絲杠(26)進行轉動的驅動組件。
5.根據權利要求4所述的一種動態膜污水過濾系統，其特征在于：所述驅動組件包括固定在箱體(21)的箱頂外側的驅動電機(27)，所述驅動電機(27)的電機軸豎向設置并貫穿所述箱體(21)的箱頂，所述驅動電機(27)的電機軸與所述雙頭絲杠(26)之間通過兩個嚙合的錐齒輪(28)相連。
6.根據權利要求2所述的一種動態膜污水過濾系統，其特征在于：所述出水管道(41)采用伸縮軟管，所述箱體(21)的箱底設置有漂浮氣囊(5)，所述污水池(1)的外側設置有供風裝置，所述漂浮氣囊(5)通過柔性的送風管道(61)與所述供風裝置相連，所述漂浮氣囊(5)上設置有排氣管(51)，所述排氣管(51)上安裝有排氣閥(52)。
7.根據權利要求6所述的一種動態膜污水過濾系統，其特征在于：所述箱體(21)的箱底表面設置有凹腔(212)，所述漂浮氣囊(5)位于所述凹腔(212)內。
8.根據權利要求6所述的一種動態膜污水過濾系統，其特征在于：所述污水池(1)的池壁上設置有豎向設置的立柱(11)，所述立柱(11)與過濾單元(2)的箱體(21)一一對應，所述立柱(11)上滑動連接有滑動套(12)，所述滑動套(12)與所述箱體(21)相連。
9.根據權利要求6所述的一種動態膜污水過濾系統，其特征在于：所述箱體(21)的開口(211)側的外側均設置有曝氣管(13)，所述曝氣管(13)位于所述污水池(1)的池底，所述曝氣管(13)低于箱體(21)沉浸在污水池(1)內部時開口(211)所在的高度，所述曝氣管(13)的上方還設置有呈傾斜設置的擋泥板(15)，所述擋泥板(15)遠離箱體(21)的一側低于朝向箱體(21)的一側，所述擋泥板(15)朝向箱體(21)的一側與箱體(21)之間留有排氣縫，所述曝氣管(13)通過供風管道(14)與所述供風裝置相連，所述供風裝置的出風口處設置有三通閥(7)，所述三通閥(7)的一個接口與供風裝置的出風口相連通，一個接口與供風管道(14)相連通，一個接口與送風管道(61)相連通。10.根據權利要求1所述的一種動態膜污水過濾系統，其特征在于：所述箱體(21)采用透明箱體(21)。
發明內容
為了提高污水的處理效率，本申請?zhí)峁┮环N動態膜污水過濾系統。
本申請?zhí)峁┑囊环N動態膜污水過濾系統采用如下的技術方案：一種動態膜污水過濾系統，包括有污水池、沉浸在所述污水池內的多個過濾單元以及排水管，所述過濾單元分別通過出水管路與所述排水管相連；所述過濾單元包括有箱體，所述箱體其中一組相對的側壁上設置有開口，所述開口將箱體內部與污水池連通，所述開口內設置有使水透過的動態膜；所述出水管路包括與箱體的內部相連通的出水管道，所述出水管道上安裝有電控閥門。
通過采用上述技術方案，通過設置多個過濾單元在污水池的內部，當其中一個過濾單元上的動態膜需要更換的時候，通過電控閥門將箱體與排水管之間斷開，然后能夠?qū)討B(tài)膜進行更換。動態膜更換完畢后，電控閥門打開，使箱體與排水管連通，從而繼續是進入到箱體內部的經過過濾后的水送入到排水管中排出。
可選的，所述開口的內部設置有安裝架，所述安裝架能夠自所述開口滑動到所述開口的外側，所述動態膜可拆卸連接在所述安裝架上，所述箱體的內部設置有驅動所述安裝架自所述開口伸出至開口外側的控制機構。
通過采用上述技術方案，當需要更換動態膜的時候，通過控制機構將安裝架從開口中送出，使安裝架位于箱體的外面，從而利于工作人員對動態膜進行更換。
可選的，所述安裝架包括滑動連接在所述開口內的外框以及套裝在外框內部的內框，所述外框與內框之間通過連接件連接在一起，所述動態膜的邊緣夾緊固定在外框與內框之間。
通過采用上述技術方案，通過將動態膜的邊緣夾緊固定在外框與內框之間，從而能夠快速的將動態膜安裝在安裝架上。
可選的，所述控制機構包括回轉連接在所述箱體內部的雙頭絲杠，所述雙頭絲杠包括同軸設置的左旋段和右旋段，所述左旋段與其中一個安裝架螺紋相連，所述右旋段與另一個安裝架螺紋相連，所述箱體的頂部設置有驅動所述雙頭絲杠進行轉動的驅動組件。
通過采用上述技術方案，當雙頭絲杠發生轉動的時候，兩個安裝架相互靠近或遠離，當兩個安裝架相互遠離時，兩個安裝架均移動至箱體的外面。
可選的，所述驅動組件包括固定在箱體的箱頂外側的驅動電機，所述驅動電機的電機軸豎向設置并貫穿所述箱體的箱頂，所述驅動電機的電機軸與所述雙頭絲杠之間通過兩個嚙合的錐齒輪相連。
通過采用上述技術方案，將驅動電機設置在箱體的外面，當驅動電機發生故障的時候便于對驅動電機進行檢修。
可選的，所述出水管道采用伸縮軟管，所述箱體的箱底設置有漂浮氣囊，所述污水池的外側設置有供風裝置，所述漂浮氣囊通過柔性的送風管道與所述供風裝置相連，所述漂浮氣囊上設置有排氣管，所述排氣管上安裝有排氣閥。
通過采用上述技術方案，當對動態膜進行更換的時候，向漂浮氣囊的內部充入空氣，隨著空氣不斷的充入到漂浮氣囊的內部，從而使漂浮氣囊?guī)酉潴w上浮，直至漂浮在污水池的污水的液面上，從而更利于工作人員對動態膜進行更換。
可選的，所述箱體的箱底表面設置有凹腔，所述漂浮氣囊位于所述凹腔內。
通過采用上述技術方案，當箱體沉入到污水內的時候，將漂浮氣囊隱藏在凹腔的內部，從而對漂浮氣囊進行保護。
可選的，所述污水池的池壁上設置有豎向設置的立柱，所述立柱與過濾單元的箱體一一對應，所述立柱上滑動連接有滑動套，所述滑動套與所述箱體相連。
通過采用上述技術方案，通過豎向設置的立柱從而能夠?qū)ο潴w豎向移動方向進行限定，避免箱體浮起的過程中在污水池內隨著污水的流動而出現移動。
可選的，所述箱體的開口側的外側均設置有曝氣管，所述曝氣管位于所述污水池的池底，所述曝氣管低于箱體沉浸在污水池內部時開口所在的高度，所述曝氣管的上方還設置有呈傾斜設置的擋泥板，所述擋泥板遠離箱體的一側低于朝向箱體的一側，所述擋泥板朝向箱體的一側與箱體之間留有排氣縫，所述曝氣管通過供風管道與所述供風裝置相連，所述供風裝置的出風口處設置有三通閥，所述三通閥的一個接口與供風裝置的出風口相連通，一個接口與供風管道相連通，一個接口與送風管道相連通。
通過采用上述技術方案，當需要對動態膜的表面進行清理的時候，三通閥將供風裝置與供風管道連通，供風裝置向曝氣管內供入空氣，當需要將箱體浮起至污水的液面上時，三通閥將供風裝置與送風管道連通，供風裝置向漂浮氣囊內充入空氣使漂浮氣囊進行膨脹。
可選的，所述箱體采用透明箱體。
通過采用上述技術方案，便于工作人員看清箱體內部的情況。
綜上所述，本申請包括以下至少一種有益技術效果：
1.通過設置多個過濾單元在污水池的內部，當其中一個過濾單元上的動態膜需要更換的時候，通過電控閥門將箱體與排水管之間斷開，然后能夠?qū)討B(tài)膜進行更換。動態膜更換完畢后，電控閥門打開，使箱體與排水管連通，從而繼續是進入到箱體內部的經過過濾后的水送入到排水管中排出；
2.當對動態膜進行更換的時候，向漂浮氣囊的內部充入空氣，隨著空氣不斷的充入到漂浮氣囊的內部，從而使漂浮氣囊?guī)酉潴w上浮，直至漂浮在污水池的污水的液面上，從而更利于工作人員對動態膜進行更換。
（發明人：張敬宇;唐陸合;亢鑫鑫;宋超;董興隆;于海鵬）
