公布日：2022.08.19

申請日：2022.02.21

分類號：C02F9/04(2006.01)I

摘要

本發明公開了一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，包括過濾箱和沉淀箱，沉淀箱可拆卸安裝在過濾箱的上端，過濾箱的前端左右兩側均通過轉軸活動安裝有活動擋板，過濾箱的前端滑動連接有三個過濾機構，過濾箱的右端下部穿插連接有排水管，沉淀箱的上端中部穿插連接有混合機構，且混合機構的下部位于沉淀箱內，沉淀箱的上端左側穿插連接有進水管，沉淀箱的左右箱壁均固定安裝有加熱板。本發明所述的一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，結構緊湊，傳動穩定，能耗低，污水與絮凝劑混合均勻高效，反應快速，處理時間短，通過濾網和輪胎利舊改性顆粒過濾層進行多級過濾，過濾效果好，且材料易得，變廢為寶，綠色環保。

權利要求書

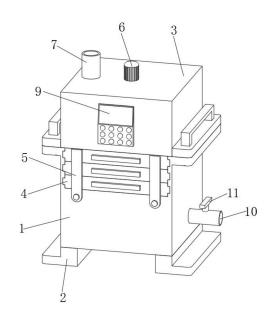

1.一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，包括過濾箱（1）和沉淀箱（3），其特征在于：所述沉淀箱（3）可拆卸安裝在過濾箱（1）的上端，所述過濾箱（1）的上端為敞開結構，所述過濾箱（1）的下端左右兩側均固定焊接有支撐腳（2），所述支撐腳（2）為L型結構，所述過濾箱（1）的前端左右兩側均通過轉軸活動安裝有活動擋板（5），所述過濾箱（1）的前端滑動連接有三個過濾機構（4），且三個過濾機構（4）均位于兩個活動擋板（5）的后端，所述過濾箱（1）的右端下部穿插連接有排水管（10），所述排水管（10）的上表面上部穿插連接有控制閥門（11），所述沉淀箱（3）的下端為敞開結構，所述沉淀箱（3）的上端中部穿插連接有混合機構（6），且混合機構（6）的下部位于沉淀箱（3）內，所述沉淀箱（3）的上端左側穿插連接有進水管（7），且進水管（7）與沉淀箱（3）的內部相通，所述沉淀箱（3）的左右箱壁均固定安裝有加熱板（8），所述沉淀箱（3）的前端固定安裝有控制面板（9），所述控制面板（9）與混合機構（6）電性連接；所述過濾箱（1）的上端左右兩側均一體成型有托板（12），兩個所述托板（12）的上端前后兩側均設置有上下穿通的定位孔（13），所述過濾箱（1）的左右箱壁均開有前部穿通的滑槽（14），所述過濾機構（4）滑動連接在同一平面的兩個滑槽（14）內。

2.根據權利要求1所述的一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，其特征在于：所述沉淀箱（3）的左右兩端均固定焊接有穩固板（31），兩個所述穩固板（31）的上端均固定焊接有提手（32），所述穩固板（31）的下端前后兩側均固定焊接有定位柱（33）。

3.根據權利要求2所述的一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，其特征在于：所述定位柱（33）的尺寸與定位孔（13）的尺寸相適配且位置相對應，所述穩固板（31）的尺寸與托板（12）的尺寸相適配，所述定位柱（33）卡接在對應的定位孔（13）內將穩固板（31）固定安裝在托板（12）的上端，所述沉淀箱（3）與過濾箱（1）的內部相通。

4.根據權利要求1所述的一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，其特征在于：所述過濾機構（4）包括過濾盒（41），所述過濾盒（41）的前端左部固定焊接有拉塊（42），所述過濾盒（41）的左右兩端均一體成型有滑軌（43），所述過濾盒（41）的底端嵌有輪胎利舊改性顆粒過濾層（44），所述過濾盒（41）內下部卡接有隔板（45），所述隔板（45）的中部嵌有濾網（46）。

5.根據權利要求4所述的一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，其特征在于：所述濾網（46）的尺寸與輪胎利舊改性顆粒過濾層（44）的尺寸相適配且位置相對應，所述滑軌（43）的尺寸與滑槽（14）的尺寸相適配且位置相對應。

6.根據權利要求4所述的一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，其特征在于：兩個所述滑軌（43）分別滑動連接在對應的滑槽（14）內將過濾盒（41）與過濾箱（1）活動安裝，所述過濾盒（41）的前端緊貼活動擋板（5）的后端。

7.根據權利要求1所述的一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，其特征在于：所述混合機構（6）包括驅動電機（61），所述驅動電機（61）固定安裝在沉淀箱（3）的上端中部，所述驅動電機（61）的輸出端固定安裝有轉桿（62），所述轉桿（62）的下端貫穿沉淀箱（3）的上端并延伸至沉淀箱（3）內，所述轉桿（62）上固定安裝有安裝板（64）、驅動齒輪（65）和攪拌葉（63），且驅動齒輪（65）位于攪拌葉（63）和安裝板（64）之間，所述攪拌葉（63）為螺旋結構，所述安裝板（64）的左右兩側均通過軸承活動安裝有從動攪拌組件（66），且兩個從動攪拌組件（66）均與驅動齒輪（65）傳動連接。

8.根據權利要求7所述的一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，其特征在于：所述從動攪拌組件（66）包括活動桿（67），所述活動桿（67）的上部通過軸承與安裝板（64）活動安裝，所述活動桿（67）的上固定安裝有從動齒輪（68）和多個攪拌本體（69），且多個攪拌本體（69）均位于從動齒輪（68）的下方。

9.根據權利要求8所述的一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，其特征在于：所述從動齒輪（68）和驅動齒輪（65）位于同一平面且相互嚙合將從動攪拌組件（66）與驅動齒輪（65）傳動連接。

10.根據權利要求8所述的一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，其特征在于：所述攪拌本體（69）包括套桿（691），所述套桿（691）與活動桿（67）固定焊接，所述套桿（691）遠離活動桿（67）的一端開有花鍵槽（692），所述花鍵槽（692）的內壁固定安裝有彈簧（693），所述彈簧（693）的一端固定焊接有攪拌桿（694），所述攪拌桿（694）的結構與花鍵槽（692）的結構相適配，所述攪拌桿（694）滑動連接在花鍵槽（692）內。

發明內容

本發明的主要目的在于提供一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，可以有效解決背景技術中的問題。

為實現上述目的，本發明采取的技術方案為：一種關于輪胎利舊改性顆粒用于污水處理的過濾裝置，包括過濾箱和沉淀箱，所述沉淀箱可拆卸安裝在過濾箱的上端，所述過濾箱的上端為敞開結構，所述過濾箱的下端左右兩側均固定焊接有支撐腳，所述支撐腳為L型結構，所述過濾箱的前端左右兩側均通過轉軸活動安裝有活動擋板，所述過濾箱的前端滑動連接有三個過濾機構，且三個過濾機構均位于兩個活動擋板的后端，所述過濾箱的右端下部穿插連接有排水管，所述排水管的上表面上部穿插連接有控制閥門，所述沉淀箱的下端為敞開結構，所述沉淀箱的上端中部穿插連接有混合機構，且混合機構的下部位于沉淀箱內，所述沉淀箱的上端左側穿插連接有進水管，且進水管與沉淀箱的內部相通，所述沉淀箱的左右箱壁均固定安裝有加熱板，所述沉淀箱的前端固定安裝有控制面板，所述控制面板與混合機構電性連接；所述過濾箱的上端左右兩側均一體成型有托板，兩個所述托板的上端前后兩側均設置有上下穿通的定位孔，所述過濾箱的左右箱壁均開有前部穿通的滑槽，所述過濾機構滑動連接在同一平面的兩個滑槽內。

作為上述方案的進一步改進，所述沉淀箱的左右兩端均固定焊接有穩固板，兩個所述穩固板的上端均固定焊接有提手，所述穩固板的下端前后兩側均固定焊接有定位柱。

作為上述方案的進一步改進，所述定位柱的尺寸與定位孔的尺寸相適配且位置相對應，所述穩固板的尺寸與托板的尺寸相適配，所述定位柱卡接在對應的定位孔內將穩固板固定安裝在托板的上端，所述沉淀箱與過濾箱的內部相通。

作為上述方案的進一步改進，所述過濾機構包括過濾盒，所述過濾盒的前端左部固定焊接有拉塊，所述過濾盒的左右兩端均一體成型有滑軌，所述過濾盒的底端嵌有輪胎利舊改性顆粒過濾層，所述過濾盒內下部卡接有隔板，所述隔板的中部嵌有濾網。

作為上述方案的進一步改進，所述濾網的尺寸與輪胎利舊改性顆粒過濾層的尺寸相適配且位置相對應，所述滑軌的尺寸與滑槽的尺寸相適配且位置相對應。

作為上述方案的進一步改進，兩個所述滑軌分別滑動連接在對應的滑槽內將過濾盒與過濾箱活動安裝，所述過濾盒的前端緊貼活動擋板的后端。

作為上述方案的進一步改進，所述混合機構包括驅動電機，所述驅動電機固定安裝在沉淀箱的上端中部，所述驅動電機的輸出端固定安裝有轉桿，所述轉桿的下端貫穿沉淀箱的上端并延伸至沉淀箱內，所述轉桿上固定安裝有安裝板、驅動齒輪和攪拌葉，且驅動齒輪位于攪拌葉和安裝板之間，所述攪拌葉為螺旋結構，所述安裝板的左右兩側均通過軸承活動安裝有從動攪拌組件，且兩個從動攪拌組件均與驅動齒輪傳動連接。

作為上述方案的進一步改進，所述從動攪拌組件包括活動桿，所述活動桿的上部通過軸承與安裝板活動安裝，所述活動桿的上固定安裝有從動齒輪和多個攪拌本體，且多個攪拌本體均位于從動齒輪的下方。

作為上述方案的進一步改進，所述從動齒輪和驅動齒輪位于同一平面且相互嚙合將從動攪拌組件與驅動齒輪傳動連接。

作為上述方案的進一步改進，所述攪拌本體包括套桿，所述套桿與活動桿固定焊接，所述套桿遠離活動桿的一端開有花鍵槽，所述花鍵槽的內壁固定安裝有彈簧，所述彈簧的一端固定焊接有攪拌桿，所述攪拌桿的結構與花鍵槽的結構相適配，所述攪拌桿滑動連接在花鍵槽內。

與現有技術相比，本發明具有如下有益效果：1、本發明中，通過驅動電機帶動轉桿使攪拌葉轉動，通過安裝板帶動活動桿轉動，使活動桿在沉淀箱內公轉，從而使攪拌葉和多個攪拌本體在沉淀箱內轉動，對污水與絮凝劑進行攪拌混合，攪拌均勻高效，傳動穩定，結構緊湊，能耗低。

2、本發明中，通過驅動齒輪與從動齒輪嚙合使活動桿在公轉的同時進行自轉，從而使多個攪拌本體在公轉的同時自轉，對沉淀箱內的污水進一步攪拌混合，且與加熱板相互配合，對沉淀箱內的污水進行升溫，加速絮凝反應，縮短處理時間。

3、本發明中，通過攪拌本體的設置，活動桿在轉動過程中，攪拌桿受離心力作用，使攪拌桿在花鍵槽內滑動，彈簧拉伸，從而增大攪拌桿與污水的接觸面積，進一步提高絮凝劑和污水的混合效果，結構簡單，設計新穎，混合均勻高效。

4、本發明中，通過多個過濾機構的設置，可以對污水進行多級過濾，過濾效果好，進行過濾，通過濾網的設置，可以將大顆粒雜質進行隔離，通過輪胎利舊改性顆粒過濾層的設置，可以對小顆粒雜質進行再次隔離，過濾效果好，且輪胎利舊改性顆粒過濾層材料易得，實現廢舊輪胎的廢料利用，變廢為寶，綠色環保，安全可靠。

5、本發明中，通過滑軌與滑槽滑動連接，便于將過濾盒從過濾箱內抽出，方便對過濾機構內的雜質進行清理維護，操作便捷，結構簡單，且通過活動擋板的配合使用，避免在過濾過程中過濾盒滑脫，穩定可靠。

6、本發明中，通過定位柱卡接在對應的定位孔內將穩固板可拆卸安裝在托板的上端，從而實現沉淀箱和過濾箱的可拆卸安裝，結構簡單，方便拆卸運輸，占用空間小，靈活性強，使用方便。

（發明人：朱京偉;李文科;趙清柱）
