公布日：2022.05.17

申請日：2022.02.22

分類號：C02F9/04(2006.01)I;B01D29/03(2006.01)I;B01D29/56(2006.01)I

摘要

本發明公開了一種截流式污水處理裝置及其污水環流系統，包括回收箱、過濾箱、排污箱以及絮凝箱，回收箱頂部連通濾篩管側壁，濾篩管排水端通過管道連通過濾箱底部，過濾箱內設有虹吸管，擺動沖洗部件以及濾雜板，過濾箱底部通過第一傳輸管連通排污箱頂端，虹吸管排水端連通絮凝箱側壁底部，虹吸管一端設有截流存水部件；排污箱內設有轉動過濾部件，排污箱底部通過管道連通絮凝箱側壁底部；絮凝箱內設有淋洗部件、絮凝濾板、啟閉部件以及絮凝劑添加管，絮凝箱頂部通過第二傳輸管連通截水箱，絮凝箱側壁底部通過回流管連通過濾箱側壁底部。本發明是一種便于對污水進行多級截流、分級處理的，便于分級截流反沖洗的處理裝置。

權利要求書

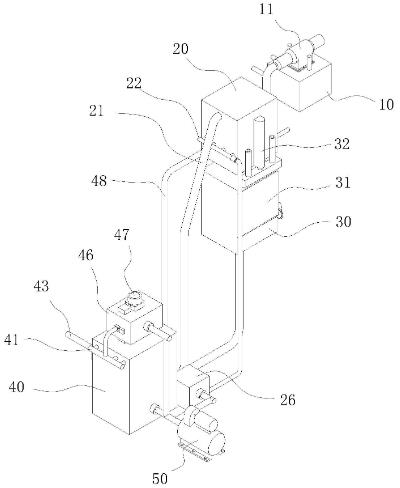

1.一種截流式污水處理裝置,包括自上而下依序設置的回收箱(10)、過濾箱(20)、排污箱(30)以及絮凝箱(40)，其特征在于,所述回收箱(10)頂部連通濾篩管(11)側壁，所述濾篩管(11)內設有濾篩板(111)，所述濾篩管(11)排水端通過管道連通所述過濾箱(20)底部，所述過濾箱(20)內自上而下依序設有虹吸管(21)，擺動沖洗部件(22)以及濾雜板(23)，所述過濾箱(20)底部通過第一傳輸管(24)連通所述排污箱(30)頂端，所述第一傳輸管(24)上設有第一電控閥(25)，所述虹吸管(21)排水端連通所述絮凝箱(40)側壁底部，所述虹吸管(21)靠近所述絮凝箱(40)的一端設有截流存水部件(26)，所述截流存水部件(26)用于向擺動沖洗部件(22)供水；所述排污箱(30)內設有轉動過濾部件(31)，所述轉動過濾部件(31)一側貫穿排污箱(30)側壁，所述過濾箱(20)側壁設有用于清潔轉動過濾部件(31)的自升降吸污部件(32)，所述排污箱(30)底部通過管道連通所述絮凝箱(40)側壁底部；所述絮凝箱(40)內自上而下依序設有淋洗部件(41)、絮凝濾板(42)、啟閉部件(43)以及絮凝劑添加管(44)，所述絮凝箱(40)頂部通過第二傳輸管(45)連通截水箱(46)，所述截水箱(46)頂部連通排水管(47)，所述截水箱(46)通過管道連通所述淋洗部件(41)，所述絮凝箱(40)側壁底部通過回流管(48)連通所述過濾箱(20)側壁底部；所述絮凝箱(40)一側設有增壓泵(50)，所述增壓泵(50)執行端通過管道連通所述絮凝箱(40)側壁底部、截水箱(46)外壁以及截流存水部件(26)。

2.根據權利要求1所述的一種截流式污水處理裝置，其特征在于，所述回收箱(10)內壁頂部設有頂端延伸至濾篩管(11)內的刮雜部件(12)，所述刮雜部件(12)包括設于所述回收箱(10)內且位于所述回收箱(10)與所述濾篩管(11)連通處的密封塊(121)，設于所述回收箱(10)上表面且用于驅動密封塊(121)升降的驅動缸(122)，以及設于所述密封塊(121)上表面且延伸至濾篩管(11)內的刮環(123)。

3.根據權利要求1所述的一種截流式污水處理裝置，其特征在于，所述回收箱(10)側壁設有執行端延伸至回收箱(10)內的壓縮部件(13)，所述壓縮部件(13)包括設于所述回收箱(10)內壁的壓力板(131)，以及設于所述回收箱(10)外壁且用于驅動壓力板(131)移動的液壓缸(132)。

4.根據權利要求1所述的一種截流式污水處理裝置，其特征在于，所述擺動沖洗部件(22)包括一端貫穿過濾箱(20)并延伸至過濾箱(20)內的分流管(221)，位于所述過濾箱(20)外部且連通多個所述分流管(221)的總管(222)，設于所述總管(222)進水端的單向閥(223)，頂端鉸接所述總管(222)外壁且位于所述過濾箱(20)內的多個翻轉架(224)，頂端連通所述分流管(221)、底端連接翻轉架(224)內壁的橡膠管(225)，設于所述翻轉架(224)側壁的環形架(226)，對稱設于所述過濾箱(20)外壁且執行端延伸至過濾箱(20)內的伸縮缸(227)，設于所述伸縮缸(227)執行端的移動桿(228)，以及設于兩個所述移動桿(228)間且貫穿多個環形架(226)的多個驅動桿(229)。

5.根據權利要求4所述的一種截流式污水處理裝置，其特征在于，所述截流存水部件(26)包括存水箱(261)，設于所述存水箱(261)內壁的水位傳感器(264)，設于所述存水箱(261)一側的第二電控閥(262)，以及設于所述虹吸管(21)靠近所述絮凝箱(40)一端的第三電控閥(263)，所述第二電控閥(262)通過管道連通所述虹吸管(21)，所述增壓泵(50)執行端通過管道連通所述存水箱(261)，所述存水箱(261)通過管道連通所述單向閥(223)。

6.根據權利要求1所述的一種截流式污水處理裝置，其特征在于，所述轉動過濾部件(31)包括底端鉸接所述排污箱(30)內壁的V形盛污盒(311)，設于所述V形盛污盒(311)一側且位于所述排污箱(30)內的攔截濾板(312)，通過軸桿連接V形盛污盒(311)側壁底部的齒輪盤(313)，設于所述排污箱(30)外壁的驅動電機(314)，以及設于所述驅動電機(314)執行端且嚙合齒輪盤(313)的驅動齒輪(315)，所述V形盛污盒(311)遠離所述攔截濾板(312)的一側貫穿排污箱(30)側壁。

7.根據權利要求1所述的一種截流式污水處理裝置，其特征在于，所述自升降吸污部件(32)包括設于所述過濾箱(20)側壁的電動缸(321)，設于所述電動缸(321)執行端的尖嘴吸污盒(322)，以及一端連通所述尖嘴吸污盒(322)的多個負壓源管(323)。

8.根據權利要求1所述的一種截流式污水處理裝置，其特征在于，所述啟閉部件(43)包括一端貫穿所述絮凝箱(40)側壁并延伸至絮凝箱(40)內的L形啟閉板(431)，以及設于所述L形啟閉板(431)外壁且執行端貫穿L形啟閉板(431)連接絮凝箱(40)側壁的多個氣缸(432)。

9.根據權利要求1所述的一種截流式污水處理裝置，其特征在于，所述淋洗部件(41)包括一端貫穿所述絮凝箱(40)側壁并延伸至所述絮凝箱(40)內的多個淋洗管(411)，位于所述絮凝箱(40)外部且連通多個所述淋洗管(411)的連通管(412)，所述連通管(412)通過管道連通所述截水箱(46)。10.根據權利要求1-9中任意一條的一種截流式污水處理裝置的污水環流系統，包括控制器(60)，其特征在于，所述控制器(60)包括大雜質處理模塊(61)、截流模塊(62)、小雜質反沖洗模塊(63)、絮凝雜質反沖洗模塊(64)以及回流模塊(65)，所述大雜質處理模塊(61)用于觸發刮雜部件(12)以及壓縮部件(13)以對濾篩管(11)內濾出的大雜質進行刮除及壓縮，所述截流模塊(62)用于觸發截流存水部件(26)對虹吸管(21)排水進行截取存儲，所述小雜質反沖洗模塊(63)用于觸發增壓泵(50)、截流存水部件(26)以及擺動沖洗部件(22)以使截流存水部件(26)內水經擺動沖洗部件(22)噴出對濾雜板(23)進行反沖洗，所述絮凝雜質反沖洗模塊(64)用于觸發增壓泵(50)以使截水箱(46)內水經淋洗部件(41)噴出對絮凝濾板(42)進行反沖洗，所述回流模塊(65)用于觸發增壓泵(50)以及啟閉部件(43)以使絮凝箱(40)內反沖洗水經回流管(48)返回過濾箱(20)。

發明內容

本發明主要提供了一種截流式污水處理裝置及其污水環流系統，用以解決上述背景技術中提出的技術問題。

本發明解決上述技術問題采用的技術方案為：

一種截流式污水處理裝置,包括自上而下依序設置的回收箱、過濾箱、排污箱以及絮凝箱，所述回收箱頂部連通濾篩管側壁，所述濾篩管內設有濾篩板，所述濾篩管排水端通過管道連通所述過濾箱底部，所述過濾箱內自上而下依序設有虹吸管，擺動沖洗部件以及濾雜板，所述過濾箱底部通過第一傳輸管連通所述排污箱頂端，所述第一傳輸管上設有第一電控閥，所述虹吸管排水端連通所述絮凝箱側壁底部，所述虹吸管靠近所述絮凝箱的一端設有截流存水部件，所述截流存水部件用于向擺動沖洗部件供水；

所述排污箱內設有轉動過濾部件，所述轉動過濾部件一側貫穿排污箱側壁，所述過濾箱側壁設有用于清潔轉動過濾部件的自升降吸污部件，所述排污箱底部通過管道連通所述絮凝箱側壁底部；

所述絮凝箱內自上而下依序設有淋洗部件、絮凝濾板、啟閉部件以及絮凝劑添加管，所述絮凝箱頂部通過第二傳輸管連通截水箱，所述截水箱頂部連通排水管，所述截水箱通過管道連通所述淋洗部件，所述絮凝箱側壁底部通過回流管連通所述過濾箱側壁底部；

所述絮凝箱一側設有增壓泵，所述增壓泵執行端通過管道連通所述絮凝箱側壁底部、截水箱外壁以及截流存水部件。

優選的，所述回收箱內壁頂部設有頂端延伸至濾篩管內的刮雜部件，所述刮雜部件包括設于所述回收箱內且位于所述回收箱與所述濾篩管連通處的密封塊，設于所述回收箱上表面且用于驅動密封塊升降的驅動缸，以及設于所述密封塊上表面且延伸至濾篩管內的刮環。在本優選的實施例中，通過刮雜部件便于將濾篩管內篩出的大雜質刮動至回收箱內。

優選的，所述回收箱側壁設有執行端延伸至回收箱內的壓縮部件，所述壓縮部件包括設于所述回收箱內壁的壓力板，以及設于所述回收箱外壁且用于驅動壓力板移動的液壓缸。在本優選的實施例中，通過壓縮部件便于對回收箱內雜質進行壓縮。

優選的，所述擺動沖洗部件包括一端貫穿過濾箱并延伸至過濾箱內的分流管，位于所述過濾箱外部且連通多個所述分流管的總管，設于所述總管進水端的單向閥，頂端鉸接所述總管外壁且位于所述過濾箱內的多個翻轉架，頂端連通所述分流管、底端連接翻轉架內壁的橡膠管，設于所述翻轉架側壁的環形架，對稱設于所述過濾箱外壁且執行端延伸至過濾箱內的伸縮缸，設于所述伸縮缸執行端的移動桿，以及設于兩個所述移動桿間且貫穿多個環形架的多個驅動桿。在本優選的實施例中，通過擺動沖洗部件便于對濾雜板進行充分的反沖洗。

優選的，所述截流存水部件包括存水箱，設于所述存水箱內壁的水位傳感器，設于所述存水箱一側的第二電控閥，以及設于所述虹吸管靠近所述絮凝箱一端的第三電控閥，所述第二電控閥通過管道連通所述虹吸管，所述增壓泵執行端通過管道連通所述存水箱，所述存水箱通過管道連通所述單向閥。在本優選的實施例中，通過截流存水部件便于對濾雜后的污水進行截流存儲。

優選的，所述轉動過濾部件包括底端鉸接所述排污箱內壁的V形盛污盒，設于所述V形盛污盒一側且位于所述排污箱內的攔截濾板，通過軸桿連接V形盛污盒側壁底部的齒輪盤，設于所述排污箱外壁的驅動電機，以及設于所述驅動電機執行端且嚙合齒輪盤的驅動齒輪，所述V形盛污盒遠離所述攔截濾板的一側貫穿排污箱側壁。在本優選的實施例中，通過轉動過濾部件便于對過濾箱排出的反沖洗液進行過濾除雜。

優選的，所述自升降吸污部件包括設于所述過濾箱側壁的電動缸，設于所述電動缸執行端的尖嘴吸污盒，以及一端連通所述尖嘴吸污盒的多個負壓源管。在本優選的實施例中，通過自升降吸污部件便于對轉動過濾部件進行清潔。

優選的，所述啟閉部件包括一端貫穿所述絮凝箱側壁并延伸至絮凝箱內的L形啟閉板，以及設于所述L形啟閉板外壁且執行端貫穿L形啟閉板連接絮凝箱側壁的多個氣缸。在本優選的實施例中，通過啟閉部件實現絮凝濾板的開啟或關閉，以便于絮凝濾板的反沖洗水經回流管返回過濾箱。

優選的，所述淋洗部件包括一端貫穿所述絮凝箱側壁并延伸至所述絮凝箱內的多個淋洗管，位于所述絮凝箱外部且連通多個所述淋洗管的連通管，所述連通管通過管道連通所述截水箱。在本優選的實施例中，通過淋洗部件便于對絮凝濾板進行反沖洗。

根據以上的一種截流式污水處理裝置的技術方案，還將提供一種截流式污水處理裝置的污水環流系統，包括控制器，所述控制器包括大雜質處理模塊、截流模塊、小雜質反沖洗模塊、絮凝雜質反沖洗模塊以及回流模塊，所述大雜質處理模塊用于觸發刮雜部件以及壓縮部件以對濾篩管內濾出的大雜質進行刮除及壓縮，所述截流模塊用于觸發截流存水部件對虹吸管排水進行截取存儲，所述小雜質反沖洗模塊用于觸發增壓泵、截流存水部件以及擺動沖洗部件以使截流存水部件內水經擺動沖洗部件噴出對濾雜板進行反沖洗，所述絮凝雜質反沖洗模塊用于觸發增壓泵以使截水箱內水經淋洗部件噴出對絮凝濾板進行反沖洗，所述回流模塊用于觸發增壓泵以及啟閉部件以使絮凝箱內反沖洗水經回流管返回過濾箱。

與現有技術相比，本發明的有益效果為：

本發明中的裝置便于對污水進行多級截流、分級處理，可進行分級截流反沖洗，便于污物集中排出；

通過濾篩管便于對污水進行一級截流，以便于去除污水中的大雜質，通過過濾箱便于對污水進行二級截流，以便于去除污水中的小雜質，通過絮凝箱便于對污水進行三級截流，以便于去除污水中懸浮物；

通過刮雜部件便于將濾篩管內篩出的大雜質刮動至回收箱內，通過壓縮部件便于對回收箱內雜質進行壓縮，通過截流存水部件便于對濾雜后的污水進行截流存儲，通過擺動沖洗部件便于利用截流存水部件內水對濾雜板進行充分的反沖洗，通過轉動過濾部件便于對過濾箱排出的反沖洗液進行過濾除雜，通過自升降吸污部件便于對轉動過濾部件進行清潔，通過淋洗部件便于利用截水箱截取的絮凝排水對絮凝濾板進行反沖洗，通過啟閉部件實現絮凝濾板的開啟或關閉，以便于絮凝濾板的反沖洗水經回流管返回過濾箱。

（發明人：諶喜梅）
