公布日：2022.12.30
申請日：2022.10.10
分類號：G21F9/04(2006.01)I;G21F9/06(2006.01)I;G21F9/10(2006.01)I;G21F9/12(2006.01)I
摘要
本發明涉及一種含鈾廢水的深度凈化系統及其應用，其特征在于，該系統包括超濾循環回路、壓濾循環回路和納濾循環回路，設備包括酸化堿化器、絮凝沉降器、多介質過濾器、油類回收設備、催化氧化設備、超濾設備、壓濾設備、一級納濾設備、二級納濾設備、三級納濾設備和四級納濾設備。與現有技術相比，本系統可以有效降低含鈾廢水中的鈾含量、化學需氧量(COD)和污水中懸浮物(SS)，實現含鈾廢水[U]≤0.05mg/L，COD≤40mg/L，濁度≤5NTU的要求。
權利要求書
1.一種含鈾廢水的深度凈化系統，其特征在于，所述的系統包括超濾循環回路、壓濾循環回路和納濾循環回路；所述的超濾循環回路和壓濾循環回路交疊于依次串聯的酸化堿化器和絮凝沉降器；所述的納濾循環回路包括二級納濾循環子回路、三級納濾循環子回路和四級納濾循環子回路；二級納濾循環子回路和三級納濾循環子回路交疊于一級納濾設備，二級納濾循環子回路和四級納濾循環子回路交疊于一級納濾設備，三級納濾循環子回路和四級納濾循環子回路交疊于一級納濾設備；所述的超濾循環回路與納濾循環回路相連。
2.根據權利要求1所述的一種含鈾廢水的深度凈化系統，其特征在于，所述的超濾循環回路還包括依次串聯的多介質過濾器、油類回收設備、催化氧化設備和超濾設備；所述的酸化堿化器與絮凝沉降器相連，所述的絮凝沉降器與多介質過濾器相連，所述的超濾設備與酸化堿化器相連。
3.根據權利要求1所述的一種含鈾廢水的深度凈化系統，其特征在于，所述的壓濾循環回路還包括壓濾設備，絮凝沉降器與壓濾設備相連，壓濾設備與酸化堿化器相連。
4.根據權利要求1所述的一種含鈾廢水的深度凈化系統，其特征在于，所述的系統還包括陰陽離子交換設備，所述的陰陽離子交換設備與二級納濾設備相連。
5.根據權利要求1所述的一種含鈾廢水的深度凈化系統，其特征在于，所述的系統還包括與酸化堿化器相連的含鈾廢水存儲槽。
6.根據權利要求1所述的一種含鈾廢水的深度凈化系統，其特征在于，所述的系統還包括與四級納濾設備和陰陽離子交換設備相連排放槽。
7.一種如權利要求1-6任一項所述的含鈾廢水的深度凈化系統的應用，其特征在于，應用于含鈾廢水的深度凈化。
8.根據權利要求7所述的一種含鈾廢水的深度凈化系統的應用，其特征在于，所述的酸化堿化器中酸化過程pH為3-5，堿化過程pH為9-11；所述的絮凝沉降器中絮凝劑為PAM。
9.根據權利要求7所述的一種含鈾廢水的深度凈化系統的應用，其特征在于，所述超濾設備中超濾淡水的COD≤40mg/L，濁度≤5NTU；所述四級納濾設備中四級納濾清液鈾濃度≤0.05mg/L，進入排放槽。
10.根據權利要求7所述的一種含鈾廢水的深度凈化系統的應用，其特征在于，所述陰陽離子交換設備中吸附液的鈾濃度≤0.05mg/L，進入排放槽；解吸液的鈾濃度>0.05mg/L，導回至陰陽離子交換設備。
發明內容
本發明的目的就是為了克服上述現有技術存在的缺陷中的至少一種而提供一種含鈾廢水的深度凈化系統及其應用。該系統使用時操作簡便、條件易于控制，且清潔、綠色和無二次污染物生成，可將廢水中的鈾含量、化學需氧量和濁度處理至如下標準：≤0.05mg/L、COD≤40mg/L、濁度≤5NTU。
本發明的目的可以通過以下技術方案來實現：

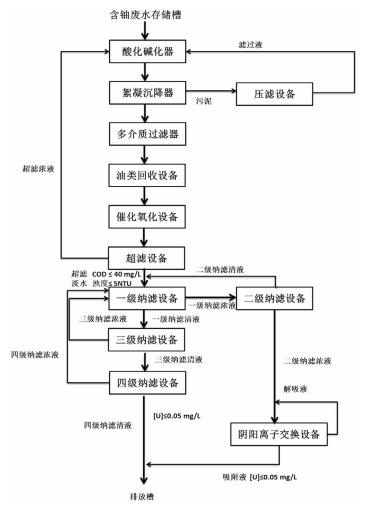

本發明目的之一在于一種含鈾廢水的深度凈化系統，所述的系統包括超濾循環回路、壓濾循環回路和納濾循環回路；
所述的超濾循環回路和壓濾循環回路交疊于依次串聯的酸化堿化器和絮凝沉降器；
所述的納濾循環回路包括二級納濾循環子回路、三級納濾循環子回路和四級納濾循環子回路；二級納濾循環子回路和三級納濾循環子回路交疊于一級納濾設備，二級納濾循環子回路和四級納濾循環子回路交疊于一級納濾設備，三級納濾循環子回路和四級納濾循環子回路交疊于一級納濾設備。
所述的超濾循環回路與納濾循環回路相連。
進一步地，所述的超濾循環回路還包括依次串聯的多介質過濾器、油類回收設備、催化氧化設備和超濾設備；所述的絮凝沉降器與多介質過濾器相連，所述的超濾設備與酸化堿化器相連。
進一步地，所述的壓濾循環回路還包括壓濾設備，絮凝沉降器與壓濾設備相連，壓濾設備與酸化堿化器相連。
進一步地，所述的系統還包括陰陽離子交換設備，所述的陰陽離子交換設備與二級納濾設備相連。陰陽離子交換設備上設有一個循環，將不合格的廢液導回至陰陽離子交換設備，重新進行處理。
進一步地，所述的系統還包括與酸化堿化器相連的含鈾廢水存儲槽。酸化堿化器為本系統處理廢液的入口。
進一步地，所述的系統還包括與四級納濾設備和陰陽離子交換設備相連排放槽。經過四級納濾設備和陰陽離子交換設備處理的廢液均滿足排放要求。
本發明目的之二在于一種如上所述的含鈾廢水的深度凈化系統的應用，該應用于含鈾廢水的深度凈化。
進一步地，所述的酸化堿化器中酸化過程pH為3-5，堿化過程pH為9-11；所述的絮凝沉降器中絮凝劑為PAM。PAM分子長而細并有許多化學活性基團，它們能和沉淀微粒產生很多連接而形成較大的絮凝物。
進一步地，所述超濾設備中超濾淡水的COD≤40mg/L，濁度≤5NTU；所述四級納濾設備中四級納濾清液鈾濃度≤0.05mg/L，進入排放槽。
進一步地，所述的催化氧化設備中催化氧化催化劑為芬頓催化劑。
進一步地，所述陰陽離子交換設備中吸附液的鈾濃度≤0.05mg/L，進入排放槽；解吸液的鈾濃度>0.05mg/L，導回至陰陽離子交換設備。
與現有技術相比，本發明具有以下優點：
(1)本發明提出了一種含鈾廢水的深度凈化系統及其應用，通過該系統處理后可以有效降低含鈾廢水中的鈾含量、化學需氧量(COD)和污水中懸浮物(SS)，實現含鈾廢水≤0.05mg/L，COD≤40mg/L，濁度≤5NTU的要求。
(2)本發明給出了一套完整的含鈾廢水的深度凈化系統的工藝參數范圍，通過調節廢水pH、控制加藥量實現去除廢水中COD、濁度的目的，操作簡便，條件易于控制。
(3)本發明中含鈾深度凈化工藝使用H2O2進行催化氧化，可將有機物分解為N2、O2和CO2等無毒的小分子，相比其他方法更為清潔、綠色，無二次污染物產生。
(4)本發明能夠回收廢水中的金屬鈾，避免了核材料的流失。
（發明人：田紅安;侯彥龍;陳靜;李天福;張軍;楊磊;蒙秀君;楊豐金;曾志輝;李立璟;楊陽;王軍）
