公布日：2022.12.02
申請日：2022.09.22
分類號：B01D21/24(2006.01)I;B01D21/30(2006.01)I;C02F11/121(2019.01)I;C02F11/00(2006.01)I
摘要
本發明公開了一種污水處理用沉淀池污泥排放控制裝置，屬于污水處理領域，一種污水處理用沉淀池污泥排放控制裝置，包括排污管，所述排污管側壁上固定連接有分流筒，所述排污管側壁上固定安裝有兩個水份傳感器，所述排污管內腔設置有控料組件，所述分流筒內設置有排料組件，所述分流筒側壁靠近底端處固定連接有導料管，所述導料管底端固定連接有分離箱，所述分離箱內壁固定連接有篩板，所述篩板呈L形設置，所述篩板上側靠近左側處活動連接有推板，所述篩板頂面靠近右側處設置有頂板，它可以實現，通過水份傳感器檢測污泥中的水份，對污泥可進行二次脫水處理，增加污泥脫水后的回收率，同時可對脫水的污泥進行消毒。
權利要求書

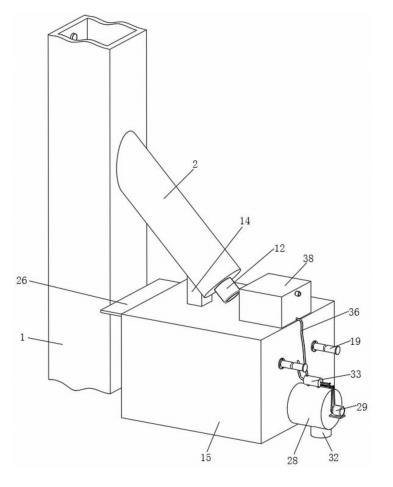

1.一種污水處理用沉淀池污泥排放控制裝置，包括排污管(1)，其特征在于：所述排污管(1)側壁上固定連接有分流筒(2)，所述排污管(1)側壁上固定安裝有兩個水份傳感器(3)，所述排污管(1)內腔設置有控料組件，所述分流筒(2)內設置有排料組件，所述分流筒(2)側壁靠近底端處固定連接有導料管(14)，所述導料管(14)底端固定連接有分離箱(15)，所述分離箱(15)內壁固定連接有篩板(16)，所述篩板(16)呈L形設置，所述篩板(16)上側靠近左側處活動連接有推板(17)，所述篩板(16)頂面靠近右側處設置有頂板(18)，所述分離箱(15)右側壁固定安裝有兩個液壓缸(19)，所述液壓缸(19)輸出端貫穿分離箱(15)并與頂板(18)固定連接，所述推板(17)與頂板(18)側壁上設置有若干個卡接組件，所述分離箱(15)左側壁靠近底面處固定連接有排水管(27)，所述分離箱(15)右側壁靠近底面處固定連接有圓筒(28)，所述圓筒(28)側壁靠近右端處固定連接有出料管(32)，所述圓筒(28)右側壁固定安裝有第一電機(29)，所述第一電機(29)輸出軸上固定連接有傳動軸(30)，所述傳動軸(30)貫穿圓筒(28)并與其轉動連接，所述傳動軸(30)側壁上固定連接有第一螺旋葉片(31)，所述圓筒(28)側壁設置有消毒組件。
2.根據權利要求1所述的一種污水處理用沉淀池污泥排放控制裝置，其特征在于：所述控料組件包括活動板(4)，所述活動板(4)呈L形設置，所述活動板(4)側壁上開設有出料孔(5)，所述活動板(4)前后側壁位于轉角處分別固定連接有圓軸(6)，后側所述圓軸(6)后端貫穿排污管(1)并固定連接有齒輪(7)，所述齒輪(7)左側嚙合有齒條(8)，所述排污管(1)后側壁固定連接有兩個安裝板(9)，所述安裝板(9)之間固定安裝有伸縮桿(10)，所述伸縮桿(10)輸出端與齒條(8)頂端固定連接。
3.根據權利要求1所述的一種污水處理用沉淀池污泥排放控制裝置，其特征在于：所述排料組件包括第二電機(11)，所述第二電機(11)安裝在分流筒(2)底部端面，所述第二電機(11)輸出軸上固定連接有轉軸(12)，所述轉軸(12)頂端貫穿分流筒(2)并與其轉動連接，所述轉軸(12)側壁上固定連接有第二螺旋葉片(13)。
4.根據權利要求1所述的一種污水處理用沉淀池污泥排放控制裝置，其特征在于：所述卡接組件包括橫槽(20)，所述橫槽(20)開設在頂板(18)左側壁靠近頂面處，所述橫槽(20)底面開設有豎槽(21)，所述豎槽(21)底面固定連接有彈簧(22)，所述彈簧(22)頂端固定連接有擋塊(23)，所述擋塊(23)底面固定連接有拉繩(24)，所述拉繩(24)另一端貫穿頂板(18)并與分離箱(15)后側壁固定連接，所述拉繩(24)與頂板(18)活動連接，所述推板(17)右側壁靠近頂面處固定連接有若干個掛鉤(45)，所述推板(17)左側壁固定連接有若干個彈力繩(25)，所述彈力繩(25)另一端與分離箱(15)固定連接，所述掛鉤(45)與橫槽(20)相互對應，所述擋塊(23)與掛鉤(45)相互匹配。
5.根據權利要求1所述的一種污水處理用沉淀池污泥排放控制裝置，其特征在于：所述消毒組件包括固定筒(33)，所述固定筒(33)固定連接在圓筒(28)側壁上，所述固定筒(33)內活動連接有圓板(34)，所述圓板(34)右側壁固定連接有活動桿(35)，所述活動桿(35)右端貫穿固定筒(33)并與其活動連接，所述活動桿(35)下側設置有傳動組件，所述固定筒(33)側壁上固定連接有兩個軟管(36)，所述軟管(36)內壁均安裝有單向閥(39)，所述分離箱(15)右側內壁活動安裝有霧化噴頭(37)，其中一個所述軟管(36)另一端與霧化噴頭(37)相連通，所述分離箱(15)頂面固定連接有消毒箱(38)，另一個所述軟管(36)另一端與消毒箱(38)相連通，所述消毒箱(38)右側壁靠近頂面處固定連接有加注管(44)。
6.根據權利要求5所述的一種污水處理用沉淀池污泥排放控制裝置，其特征在于：所述傳動組件包括往復絲桿(40)，所述往復絲桿(40)一端與固定筒(33)右側端面轉動連接，所述往復絲桿(40)側壁上活動連接有螺套(41)，所述活動桿(35)右端與螺套(41)固定連接，所述往復絲桿(40)右端與傳動軸(30)側壁均固定連接有鏈輪(42)，兩個所述鏈輪(42)之間傳動連接有鏈條(43)。
7.根據權利要求4所述的一種污水處理用沉淀池污泥排放控制裝置，其特征在于：所述擋塊(23)左側壁為向右傾斜設置，所述掛鉤(45)右側壁呈向左傾斜設置。
8.根據權利要求1所述的一種污水處理用沉淀池污泥排放控制裝置，其特征在于：所述推板(17)左側壁頂面處與頂板(18)右側壁頂面處分別固定連接有擋板(26)，左側所述擋板(26)貫穿分離箱(15)并與其活動連接。
發明內容
1.要解決的技術問題
針對現有技術中存在的問題，本發明的目的在于提供一種污水處理用沉淀池污泥排放控制裝置，它可以實現，通過水份傳感器檢測污泥中的水份，對污泥可進行二次脫水處理，增加污泥脫水后的回收率，同時可對脫水的污泥進行消毒。
2.技術方案
為解決上述問題，本發明采用如下的技術方案。
一種污水處理用沉淀池污泥排放控制裝置，包括排污管，所述排污管側壁上固定連接有分流筒，所述排污管側壁上固定安裝有兩個水份傳感器，所述排污管內腔設置有控料組件，所述分流筒內設置有排料組件，所述分流筒側壁靠近底端處固定連接有導料管，所述導料管底端固定連接有分離箱，所述分離箱內壁固定連接有篩板，所述篩板呈L形設置，所述篩板上側靠近左側處活動連接有推板，所述篩板頂面靠近右側處設置有頂板，所述分離箱右側壁固定安裝有兩個液壓缸，所述液壓缸輸出端貫穿分離箱并與頂板固定連接，所述推板與頂板側壁上設置有若干個卡接組件，所述分離箱左側壁靠近底面處固定連接有排水管，所述分離箱右側壁靠近底面處固定連接有圓筒，所述圓筒側壁靠近右端處固定連接有出料管，所述圓筒右側壁固定安裝有第一電機，所述第一電機輸出軸上固定連接有傳動軸，所述傳動軸貫穿圓筒并與其轉動連接，所述傳動軸側壁上固定連接有第一螺旋葉片，所述圓筒側壁設置有消毒組件。
進一步的，所述控料組件包括活動板，所述活動板呈L形設置，所述活動板側壁上開設有出料孔，所述活動板前后側壁位于轉角處分別固定連接有圓軸，后側所述圓軸后端貫穿排污管并固定連接有齒輪，所述齒輪左側嚙合有齒條，所述排污管后側壁固定連接有兩個安裝板，所述安裝板之間固定安裝有伸縮桿，所述伸縮桿輸出端與齒條頂端固定連接。
進一步的，所述排料組件包括第二電機，所述第二電機安裝在分流筒底部端面，所述第二電機輸出軸上固定連接有轉軸，所述轉軸頂端貫穿分流筒并與其轉動連接，所述轉軸側壁上固定連接有第二螺旋葉片。
進一步的，所述卡接組件包括橫槽，所述橫槽開設在頂板左側壁靠近頂面處，所述橫槽底面開設有豎槽，所述豎槽底面固定連接有彈簧，所述彈簧頂端固定連接有擋塊，所述擋塊底面固定連接有拉繩，所述拉繩另一端貫穿頂板并與分離箱后側壁固定連接，所述拉繩與頂板活動連接，所述推板右側壁靠近頂面處固定連接有若干個掛鉤，所述推板左側壁固定連接有若干個彈力繩，所述彈力繩另一端與分離箱固定連接，所述掛鉤與橫槽相互對應，所述擋塊與掛鉤相互匹配。
進一步的，所述消毒組件包括固定筒，所述固定筒固定連接在圓筒側壁上，所述固定筒內活動連接有圓板，所述圓板右側壁固定連接有活動桿，所述活動桿右端貫穿固定筒并與其活動連接，所述活動桿下側設置有傳動組件，所述固定筒側壁上固定連接有兩個軟管，所述軟管內壁均安裝有單向閥，所述分離箱右側內壁活動安裝有霧化噴頭，其中一個所述軟管另一端與霧化噴頭相連通，所述分離箱頂面固定連接有消毒箱，另一個所述軟管另一端與消毒箱相連通，所述消毒箱右側壁靠近頂面處固定連接有加注管。
進一步的，所述傳動組件包括往復絲桿，所述往復絲桿一端與固定筒右側端面轉動連接，所述往復絲桿側壁上活動連接有螺套，所述活動桿右端與螺套固定連接，所述往復絲桿右端與傳動軸側壁均固定連接有鏈輪，兩個所述鏈輪之間傳動連接有鏈條。
進一步的，所述擋塊左側壁為向右傾斜設置，所述掛鉤右側壁呈向左傾斜設置。
進一步的，所述推板左側壁頂面處與頂板右側壁頂面處分別固定連接有擋板，左側所述擋板貫穿分離箱并與其活動連接。
3.有益效果
相比于現有技術，本發明的優點在于：
(1)本技術方案通過排污管、分流筒、水份傳感器、排料組件和控料組件等之間的相互配合，通過水份傳感器可檢測污泥中的含水量，當污泥中的含水量較大且高于設定值時，利用控料組件控制活動板翻轉，將污泥導入至分流筒內進行脫水處理。
(2)本技術方案通過分離箱、篩板、推板、頂板和卡接組件等之間的相互配合，當污泥落在篩板上后，利用頂板可擠壓污泥，將其內部水份擠壓，當頂板復位時可帶動推板運動，便于將污泥推出至第一螺旋葉片內進行出料。
(3)本技術方案通過圓筒、第一電機、消毒組件和傳動組件等之間的相互配合，當?shù)谝宦菪~片運行時，可通過消毒組件驅動將消毒液間歇從霧化噴頭噴出，對脫水后的污泥進行消毒處理，避免污泥中的細菌和有害微生物隨空氣傳播造成污染。
（發明人：尹希勤;李暉;唐金忠）
