公布日：2022.09.20
申請日：2022.07.26
分類號：C02F9/14(2006.01)I;C02F3/02(2006.01)N;C02F1/24(2006.01)N;C02F1/04(2006.01)N;C02F103/06(2006.01)N
摘要
本發明公開一種垃圾中轉站污水處理裝置及系統，涉及污水處理裝置技術領域，所述垃圾中轉站污水處理裝置包括蒸發單元、集水單元以及控制單元；蒸發單元包括蒸發罐、設于蒸發罐中的蒸發板以及污水循環組件；集水單元包括集水室、空氣循環組件、吸水件以及當吸水件吸水飽和后將水排出并收集的集水組件；控制單元包括用于監測自集水室中流出空氣濕度的濕度檢測件以及用于根據濕度檢測件輸出的濕度檢測信號控制各功能組件動作的控制件；通過利用蒸發罐將污水中的水分子從污水中拿出來而非傳統地將污水中的污染組分拿出來，能夠減小整個污水處理裝置的占地面積，同時可以充分滿足垃圾中轉站日均污水處理需求。
權利要求書

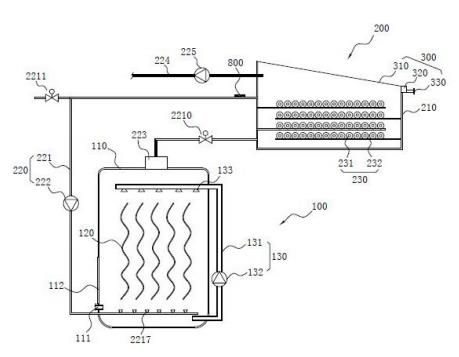

1.一種垃圾中轉站污水處理裝置，其特征在于，包括：蒸發單元(100)，包括蒸發罐(110)、設置于蒸發罐(110)中的蒸發板(120)、以及用于將蒸發罐(110)中的污水自蒸發罐(110)底部泵送到頂部并經所述蒸發板(120)流回到蒸發罐(110)底部的污水循環組件(130)；集水單元(200)，包括集水室(210)、用于將蒸發罐(110)中空氣泵送到集水室(210)而后流回到蒸發罐(110)中的空氣循環組件(220)、設置于集水室(210)中用于吸附氣流中水蒸氣的吸水件(230)、以及當吸水件(230)吸水飽和后將水從吸水件(230)中排出并收集的集水組件(300)；控制單元，包括用于監測自集水室(210)中流出空氣濕度的濕度檢測件(800)、以及用于控制各功能組件動作的控制件；所述控制件與所述濕度檢測件(800)以及空氣循環組件(220)、集水組件(300)控制連接，當所述濕度檢測件(800)采集到的空氣濕度值位于設定范圍內，所述控制件開啟所述空氣循環組件(220)，所述吸水件(230)吸收氣流中的水蒸氣；當所述濕度檢測件(800)采集到的空氣濕度值超過設定范圍后，所述控制件關斷所述空氣循環組件(220)并控制所述集水組件(300)開啟排水動作；其中，所述蒸發板(120)設置為多個且呈傾斜狀或豎直狀設置于所述蒸發罐(110)內；所述污水循環組件(130)包括循環水管(131)以及設置于循環水管(131)上的循環水泵(132)，所述循環水管(131)的兩端分別與蒸發罐(110)的底部和頂部相連通；所述蒸發罐(110)的底部設置有與外部進水管相連通的進水口(111)，所述蒸發罐(110)內設置有多個與所述循環水管(131)伸入到蒸發罐(110)頂部一段相連通的噴水頭(133)；所述循環水泵(132)與所述控制件控制連接；所述集水室(210)的頂部傾斜設置有用于冷卻空氣中水蒸氣的冷卻面板(310)；所述吸水件(230)包括設置于集水室(210)中的多根由吸水材料(232)包裹的導熱管(231)；所述集水組件(300)包括設置于所述導熱管(231)內的電加熱件以及設置于所述冷卻面板(310)位置較低一側的蒸餾水收集槽(320)及排水管(330)；所述空氣循環組件(220)包括循環氣管(221)以及設置于循環氣管(221)上的循環氣泵(222)，所述循環氣管(221)連通所述蒸發罐(110)及集水室(210)并構成一氣流循環回路；其中，所述電加熱件及循環氣泵(222)均與所述控制件控制連接；或所述集水室(210)包括傾斜貫穿所述蒸發罐(110)設置的金屬集水管(240)，所述蒸發板(120)配置為多個且均設置于所述金屬集水管(240)的外側壁上；所述吸水件(230)包括與所述金屬集水管(240)同軸設置的由吸水材料(232)包裹的導熱管(231)，所述導熱管(231)內設置有電加熱件；所述污水循環組件(130)包括循環水管(131)以及設置于循環水管(131)上的循環水泵(132)，所述循環水管(131)的一端與所述蒸發罐(110)的底部相連通，另一端伸入到蒸發罐(110)的內部且設置有多個噴水頭(133)；所述空氣循環組件(220)包括循環氣管(221)以及設置于所述循環氣管(221)上的循環氣泵(222)，所述循環氣管(221)的一端與所述蒸發罐(110)的頂部相連通，另一端連通所述金屬集水管(240)后穿回到所述蒸發罐(110)的底部構成一氣流循環回路；所述集水組件(300)包括與所述金屬集水管(240)位置較低一端相連通的蒸餾水收集槽(320)及排水管(330)；其中，所述循環水泵(132)、循環氣泵(222)以及電加熱件均與所述控制件控制連接；所述金屬集水管(240)的管壁設置為雙層結構，其內部形成一用于填充導熱介質的導熱腔(241)；所述導熱腔(241)與一盛裝有導熱介質的導熱容器(242)以及一輔助散熱器(243)相連通，導熱容器(242)與換熱腔二者之間設置有用于將導熱介質轉移到導熱腔(241)或?qū)⑵鋸膶?dǎo)熱腔(241)中排出的轉移泵(244)。
2.根據權利要求1所述的垃圾中轉站污水處理裝置，其特征在于，所述循環氣管(221)位于所述蒸發罐(110)頂部位置一端設置有旋風分離室(223)結構。
3.根據權利要求1所述的垃圾中轉站污水處理裝置，其特征在于，所述蒸發板(120)設置為波紋板且所述蒸發板(120)的表面設置有親水棉層(121)或親水涂層；所述循環水管(131)伸入到蒸發罐(110)內的一段連接的噴水頭(133)均位于所述蒸發板(120)上方或位于各蒸發板(120)之間。
4.根據權利要求1所述的垃圾中轉站污水處理裝置，其特征在于，所述循環氣管(221)上設置有用于控制蒸發罐(110)與集水室(210)連通狀態的電動閥(2210)，所述電動閥(2210)與所述控制件控制連接。
5.根據權利要求1所述的垃圾中轉站污水處理裝置，其特征在于，所述循環氣管(221)上設置有與外部環境相連通的換氣閥(2211)，所述換氣閥(2211)與所述控制件控制連接；所述循環氣管(221)伸入到蒸發罐(110)底部的一段設置為主進氣管(2213)與副進氣管(2214)，所述主進氣管(2213)與副進氣管(2214)之間設置有選通閥(2215)，所述選通閥(2215)與所述控制件控制連接；所述主進氣管(2213)靠近所述蒸發罐(110)底壁設置且出氣口處設置有多個曝氣盤(2216)；所述副進氣管(2214)位于所述蒸發板(120)與所述蒸發罐(110)底壁之間，且連通設置有多個氣流噴嘴(2217)；所述蒸發罐(110)內設置有用于測定蒸發罐(110)罐體內部氣流及污水溫度的溫度傳感器，所述溫度傳感器與所述控制件信號連接，所述控制件接收并響應于所述溫度傳感器輸出的溫度檢測信號，控制上述選通閥(2215)和/或換氣閥(2211)的選通狀態。
6.一種垃圾中轉站污水處理系統，其特征在于，包括：系統控制器；集水池(400)，其通過一管道與垃圾中轉站的垃圾壓縮設備底部水槽相連通，用于收集垃圾滲濾液；序批式氣浮設備(500)，與所述集水池(400)經一輸水管相連通，內部設置有曝氣裝置，用于對收集的垃圾滲濾液進行曝氣處理；生物濾池過濾設備(600)，與所述序批式氣浮設備(500)相連通，內部設置有生物填料板，用于對垃圾滲濾液進行生物過濾處理；以及如權利要求1-5任一所述的垃圾中轉站污水處理裝置，所述蒸發罐(110)的底部與所述生物濾池過濾設備(600)相連通，經所述生物濾池過濾設備(600)過濾后的污水進入到蒸發罐(110)中經蒸發分離處理。
7.根據權利要求6所述的垃圾中轉站污水處理系統，其特征在于，所述垃圾中轉站污水處理裝置的循環氣管(221)上外接有排氣管(224)及排氣泵(225)，所述排氣泵(225)與所述控制件控制連接；所述排氣管(224)連通設置有一生物濾池除臭設備(700)。
發明內容
針對實際運用中垃圾中轉站污水難以處理這一問題，本申請一方面在于提出一種垃圾中轉站污水處理裝置，其能夠?qū)修D(zhuǎn)站的污水加以有效處理，同時占地面積小，能耗低�；谏鲜鑫鬯幚硌b置，本申請還提出了一種垃圾中轉站污水處理系統，具體方案如下：
一種垃圾中轉站污水處理裝置，包括：
蒸發單元，包括蒸發罐、設置于蒸發罐中的蒸發板、以及用于將蒸發罐中的污水自蒸發罐底部泵送到頂部并經所述蒸發板流回到蒸發罐底部的污水循環組件；
集水單元，包括集水室、用于將蒸發罐中空氣泵送到集水室而后流回到蒸發罐中的空氣循環組件、設置于集水室中用于吸附氣流中水蒸氣的吸水件、以及當吸水件吸水飽和后將水從吸水件中排出并收集的集水組件；
控制單元，包括用于監測自集水室中流出空氣濕度的濕度檢測件、以及用于控制各功能組件動作的控制件；
其中，所述控制件與所述濕度檢測件以及空氣循環組件、集水組件控制連接，
當所述濕度檢測件采集到的空氣濕度值位于設定范圍內，所述控制件開啟所述空氣循環組件，所述吸水件吸收氣流中的水蒸氣；
當所述濕度檢測件采集到的空氣濕度值超過設定范圍后，所述控制件關斷所述空氣循環組件并控制所述集水組件開啟排水動作。
由于垃圾滲濾液的污染組分含量很高，通過傳統的生物處理法需要占地面積很大的污水處理設備，通過上述技術方案，利用蒸發罐將污水中的水分子從污水中拿出來而非傳統地將污水中的污染組分拿出來，能夠減小整個污水處理裝置的占地面積，同時可以充分滿足垃圾中轉站日均污水處理需求。
進一步的，所述蒸發板設置為多個且呈傾斜狀或豎直狀設置于所述蒸發罐內；
所述污水循環組件包括循環水管以及設置于循環水管上的循環水泵，所述循環水管的兩端分別與蒸發罐的底部和頂部相連通；
所述蒸發罐的底部設置有與外部進水管相連通的進水口，所述蒸發罐內設置有多個與所述循環水管伸入到蒸發罐頂部一段相連通的噴水頭；
所述循環水泵與所述控制件控制連接。
通過上述技術方案，利用蒸發板能夠增加蒸發罐中污水的蒸發面積，利于污水中的水分被分離出來，同時利用循環水泵能夠不斷地將污水噴灑到蒸發板上，利于水分蒸發到空氣中。
進一步的，所述集水室的頂部傾斜設置有用于冷卻空氣中水蒸氣的冷卻面板；
所述吸水件包括設置于集水室中的多根由吸水材料包裹的導熱管；
所述集水組件包括設置于所述導熱管內的電加熱件以及設置于所述冷卻面板位置較低一側的蒸餾水收集槽及排水管；
所述空氣循環組件包括循環氣管以及設置于循環氣管上的循環氣泵，所述循環氣管連通所述蒸發罐及集水室并構成一氣流循環回路；
其中，所述電加熱件及循環氣泵均與所述控制件控制連接。
通過上述技術方案，利用包裹在導熱管上的吸水材料吸收集水室空氣中的水蒸氣，而后當吸水材料吸水飽和后，開啟電加熱件加熱上述吸水材料，使得其中的水分重新蒸發并凝結在冷卻面板上，最終在重力的作用下流到蒸餾水收集槽中并通過排水管排出。上述過程，利用循環的氣流不斷地將蒸發罐中的水蒸氣轉移到集水室中被收集。
進一步的，所述集水室包括傾斜貫穿所述蒸發罐設置的金屬集水管，所述蒸發板配置為多個且均設置于所述金屬集水管的外側壁上；
所述吸水件包括與所述金屬集水管同軸設置的由吸水材料包裹的導熱管，所述導熱管內設置有電加熱件；
所述污水循環組件包括循環水管以及設置于循環水管上的循環水泵，所述循環水管的一端與所述蒸發罐的底部相連通，另一端伸入到蒸發罐的內部且設置有多個噴水頭；
所述空氣循環組件包括循環氣管以及設置于所述循環氣管上的循環氣泵，所述循環氣管的一端與所述蒸發罐的頂部相連通，另一端連通所述金屬集水管后穿回到所述蒸發罐的底部構成一氣流循環回路；
所述集水組件包括與所述金屬集水管位置較低一端相連通的蒸餾水收集槽及排水管；
其中，所述循環水泵、循環氣泵以及電加熱件均與所述控制件控制連接。
通過上述技術方案，蒸發罐中的水蒸氣進入到集水金屬管中，利用吸水材料吸收氣流中的水蒸氣，而后經干燥的空氣重新回到蒸發罐中，有利于蒸發罐中的污水進一步蒸發。上述方案不僅能夠進一步減小整個裝置的體積，同時當電加熱件在對吸水材料進行加熱時，其產生的熱量一方面讓吸水材料中的水再次蒸發，吸水材料獲得再生，另一方面熱量最終經金屬集水管傳導到蒸發板上，進一步加速了蒸發罐中污水的蒸發，同時上述過程中金屬集水管也能夠利用蒸發板散失掉自身的熱量，便于集水室中水蒸氣的冷凝回收，提升整個裝置的污水處理效率。
進一步的，所述金屬集水管的管壁設置為雙層結構，其內部形成一用于填充導熱介質的導熱腔；
所述導熱腔與一盛裝有導熱介質的導熱容器以及一輔助散熱器相連通，導熱容器與換熱腔二者之間設置有用于將導熱介質轉移到導熱腔或?qū)⑵鋸膶?dǎo)熱腔中排出的轉移泵。
通過上述技術方案，當氣流正常穿過所述集水室時，導熱腔中不填充導熱介質，水蒸氣大部分被吸水材料吸收；當吸水材料吸水飽和后，向?qū)崆恢凶⑷雽?dǎo)熱介質，此時蒸發罐內部污水蒸發所產生的冷量傳導到金屬集水管的內側壁上，便于集水室中水蒸氣的冷凝，同時也將集水室中的熱量傳導到蒸發罐中的蒸發板上，利于污水的蒸發。輔助散熱器則根據需要，將整個裝置多余的熱量釋放到外部空間中。
進一步的，所述循環氣管位于所述蒸發罐頂部位置一端設置有旋風分離室結構。
通過上述技術方案，利用旋風分離室的離心作用使得氣流中混雜的細小污水顆粒被重新分離回到蒸發罐中，由此可以減少氣流中的小水滴裹挾油、渣進入到集水室中，提升吸水材料的使用壽命同時保證污染物不會外泄。
進一步的，所述蒸發板設置為波紋板且所述蒸發板的表面設置有親水棉層或親水涂層；
所述循環水管伸入到蒸發罐內的一段連接的噴水頭均位于所述蒸發板上方或位于各蒸發板之間。
通過上述技術方案，在將污水充分散開增大其與空氣之間接觸面積的同時，保證了污水接觸到蒸發板后不會飛濺，由此減少蒸發罐頂部區域水霧的產生，降低小水滴裹挾污染物進入集水室的概率。
進一步的，所述循環氣管上設置有用于控制蒸發罐與集水室連通狀態的電動閥，所述電動閥與所述控制件控制連接。
通過上述技術方案，當集水室中的吸水材料吸水飽和時，阻斷氣流循環回路，確保吸水材料蒸發的水蒸氣不會回到蒸發罐中。
進一步的，所述循環氣管上設置有與外部環境相連通的換氣閥，所述換氣閥與所述控制件控制連接；
所述循環氣管伸入到蒸發罐底部的一段設置為主進氣管與副進氣管，所述主進氣管與副進氣管之間設置有選通閥，所述選通閥與所述控制件控制連接；
所述主進氣管靠近所述蒸發罐底壁設置且出氣口處設置有多個曝氣盤；所述副進氣管位于所述蒸發板與所述蒸發罐底壁之間，且連通設置有多個氣流噴嘴；
所述蒸發罐內設置有用于測定蒸發罐罐體內部氣流及污水溫度的溫度傳感器，所述溫度傳感器與所述控制件信號連接，所述控制件接收并響應于所述溫度傳感器輸出的溫度檢測信號，控制上述選通閥和/或換氣閥的選通狀態。
通過上述技術方案，可以利用換氣閥吸收外部環境中的空氣，調整蒸發罐中的氣流溫度及含氧量；當溫度處于適宜區間時，控制件選通主進氣管進而使得循環流動的空氣中的氧能夠進一步溶解到蒸發罐底部的污水中，進一步對蒸發罐中待處理的污水加以生物法處理，減少污水中油脂等污染組分的量，提升污水處理的效果。
基于上述垃圾中轉站污水處理裝置，本申請還提出了一種垃圾中轉站污水處理系統，包括：
系統控制器；
集水池，其通過一管道與垃圾中轉站的垃圾壓縮設備底部水槽相連通，用于收集垃圾滲濾液；
序批式氣浮設備，與所述集水池經一輸水管相連通，內部設置有曝氣裝置，用于對收集的垃圾滲濾液進行曝氣處理；
生物濾池過濾設備，與所述序批式氣浮設備相連通，內部設置有生物填料板，用于對垃圾滲濾液進行生物過濾處理；以及
如前所述的垃圾中轉站污水處理裝置，所述蒸發罐的底部與所述生物濾池過濾設備相連通，經所述生物濾池過濾設備過濾后的污水進入到蒸發罐中經蒸發分離處理。
通過上述技術方案，由垃圾壓縮產生的少量垃圾滲濾液流到集水池中，而后經序批式氣浮設備曝氣處理，降低污水中好氧有機污染物的濃度，而后利用生物填料法將污水中的雜質等進一步過濾處理，最終含有少量顆粒物雜質的污水被注入到蒸發罐中，利用前述污水處理裝置將污水中的水分分離出來，完成污水的處理。
進一步的，所述垃圾中轉站污水處理裝置的循環氣管上外接有排氣管及排氣泵，所述排氣泵與所述控制件控制連接；
所述排氣管連通設置有一生物濾池除臭設備。
通過上述技術方案，可以在實現蒸發罐氣體外排的同時減少垃圾中轉站的惡臭氣體釋放量。
與現有技術相比，本申請的有益效果如下：
（1）通過利用蒸發罐將污水中的水分子從污水中拿出來而非傳統地將污水中的污染組分拿出來，能夠減小整個污水處理裝置的占地面積，同時可以充分滿足垃圾中轉站日均污水處理需求；
（2）通過將蒸發罐與集水室重疊貫穿，使得整個裝置的體積進一步減小，同時集水室與蒸發罐之間的冷熱量可以交替使用，大大提升了污水蒸發回收的效率。
（發明人：陳云逸;陳禮國;張維）
