公布日：2022.03.04
申請日：2021.10.30
分類號：E04D13/08(2006.01)I;E03F5/04(2006.01)I;E03F5/10(2006.01)I;E03F7/02(2006.01)I
摘要
本發明公開一種自動雨污分流的裝置。包括：并排設置有水位艙和雨水艙；在所述的水位艙底部設置有雨水進管和雨水出管；在水位艙內設置有浮球；所述的雨水艙上部為進水口用于連接雨水管道；在所述的雨水艙底部設置有出水口；在雨水艙底部對應出水口處設置有與出水口相適配的閥板；所述的浮球通過連桿與所述的閥板連接；其中，當水位艙的水位升高時，浮球上升，并通過連桿帶動閥板移動，使出水口被打開；當水位艙的沒水時，浮球下降，并通過連桿帶動閥板移動，使出水口被關閉。本發明以物理方式去控制水位開關的啟閉，達到雨天時合流立管污水進入雨水管，晴天時合流立管污水進入污水管的目的，實現長效、低造價的自動雨污分流。
權利要求書
1.一種自動雨污分流的裝置，其特征在于，包括：并排設置有水位艙和雨水艙；在所述的水位艙底部設置有雨水進管和雨水出管；在水位艙內設置有浮球；所述的雨水艙上部為進水口用于連接雨水管道；在所述的雨水艙底部設置有出水口；在雨水艙底部對應出水口處設置有與出水口相適配的閥板；所述的浮球通過連桿與所述的閥板連接；其中，當水位艙的水位升高時，浮球上升，并通過連桿帶動閥板移動，使出水口被打開；當水位艙的沒水時，浮球下降，并通過連桿帶動閥板移動，使出水口被關閉。
2.如權利要求1所述的自動雨污分流的裝置，其特征在于，在所述的出水口處兩側設置有導軌，所述的導軌向水位艙一側延伸；所述的閥板滑動設置在導軌內，并在浮球帶動下至少部分能進入到雨水艙內。
3.如權利要求2所述的自動雨污分流的裝置，其特征在于，在所述的雨水艙內豎直設置有導向柱，所述的浮球中部設置有與導向柱相適配的通孔；所述的浮球通過通孔滑動設置在導向柱上。
4.如權利要求1所述的自動雨污分流的裝置，其特征在于，所述的出水口與水平面呈角度設置，其中，靠近水位艙一側高于遠離水位艙一側；在所述的出水口處兩側設置有導軌，所述的導軌向水位艙一側延伸；所述的閥板滑動設置在導軌內，并在浮球帶動下至少部分能進入到雨水艙內。
發明內容
針對上述問題，本發明提供一種雨水管比污水管低時的單棟樓前合流立管截污裝置用于實現自動雨污分流的目的。

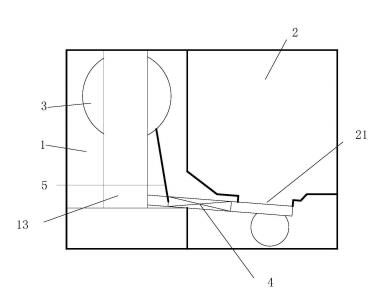

為達到上述目的，本發明的自動雨污分流的裝置，包括：并排設置有水位艙和雨水艙；
在所述的水位艙底部設置有雨水進管和雨水出管；在水位艙內設置有浮球；
所述的雨水艙上部為進水口用于連接雨水管道；在所述的雨水艙底部設置有出水口；
在雨水艙底部對應出水口處設置有與出水口相適配的閥板；
所述的浮球通過連桿與所述的閥板連接；
其中，當水位艙的水位升高時，浮球上升，并通過連桿帶動閥板移動，使出水口被打開；當水位艙的沒水時，浮球下降，并通過連桿帶動閥板移動，使出水口被關閉。
進一步的，在所述的出水口處兩側設置有導軌，所述的導軌向水位艙一側延伸；所述的閥板滑動設置在導軌內，并在浮球帶動下至少部分能進入到雨水艙內。
進一步的，在所述的雨水艙內豎直設置有導向柱，所述的浮球中部設置有與導向柱相適配的通孔；所述的浮球通過通孔滑動設置在導向柱上。
進一步的，所述的出水口與水平面呈角度設置，其中，靠近水位艙一側高于遠離水位艙一側；在所述的出水口處兩側設置有導軌，所述的導軌向水位艙一側延伸；所述的閥板滑動設置在導軌內，并在浮球帶動下至少部分能進入到雨水艙內。
本發明提供了一種折中的解決思路，以物理方式去控制水位開關的啟閉，達到雨天時合流立管污水進入雨水管，晴天時合流立管污水進入污水管的目的，實現長效、低造價的自動雨污分流。最終解決當雨水管低于污水管時，立管雨污分流難的痛點。達到提升污水廠進水濃度，降低雨水管網污染物含量，改善城市水體水質，減少污水管網頂脫。
（發明人：楊睿;吳述園）
