公布日：2022.12.20
申請日：2022.08.22
分類號：C02F9/04(2006.01)I;C02F103/18(2006.01)N
摘要
本發明公開了一種燃煤電廠脫硫廢水處理裝置，屬于脫硫廢水處理領域。本發明的燃煤電廠脫硫廢水處理裝置通過物化前處理技術、膜處理技術、蒸發結晶技術將廢水中的容易產生結垢的金屬離子和氯離子分別提取出來并進行資源化利用的全新處理工藝，其中反滲透膜產水循環利用到生產工藝上，一次軟化反應沉淀出的氫氧化鎂、硫酸鈣、碳酸鈣去水泥廠協同處理生產水泥，二次軟化提取出來純度和白度較高的碳酸鈣可用于pvc塑料廠，橡膠廠，涂料廠，防水材料廠的原料及內外墻粉刷。
權利要求書
1.一種燃煤電廠脫硫廢水處理裝置，其特征在于，包括：脫硫廢水收集池、一級攪拌軟化裝置、石灰料倉及投加裝置、一級管式膜過濾系統、一級板框壓濾裝置、二級攪拌軟化裝置、碳酸鈉溶解溶解及投加裝置、二級管式膜過濾系統、二級板框壓濾裝置、一級耐堿高壓納濾分鹽系統、二級耐堿納濾分鹽系統、高壓反滲透濃縮系統、氯化鈉蒸發結晶裝置。所述脫硫廢水收集池的出口管道連接一級攪拌軟化裝置，所述一級攪拌軟化裝置的沉淀池溢流口與一級管式膜過濾系統的原水罐進口相連接，所述一級管式膜過濾系統的清液出口與二級攪拌軟化裝置的進口管道連接，所述二級攪拌軟化裝置的沉淀池溢流口與二級管式膜過濾系統原水罐進口相連接，所述二級管式膜過濾系統的清液緩沖罐的出口與一級耐堿高壓納濾分鹽系統原水緩沖罐進口相連接，所述高壓反滲透濃縮系統濃水出口管道與氯化鈉蒸發結晶裝置進口管道相連接，所述高壓反滲透濃縮系統清液出口管道與脫硫系統循環水罐進口相連接，所述氯化鈉蒸發結晶裝置母液出口管道與廠區生化系統進水口相連接。
2.根據權利要求1所述的燃煤電廠脫硫廢水處理裝置，其特征在于，還包括石灰料倉及投加裝置，碳酸鈉溶解及投加裝置，鹽酸回調pH裝置；所述脫硫廢水收集池的出口管道連接一級攪拌軟化裝置，所述石灰料倉及投加裝置出口與一級攪拌軟化裝置藥劑投加進口相連接，所述一級攪拌軟化裝置的沉淀池溢流口與一級管式膜過濾系統的原水罐進口相連接，所述一級管式膜過濾系統的清液出口與二級攪拌軟化裝置的進口管道連接，所述一級管式膜過濾系統的濃液出口與一級攪拌軟化裝置進口管道相連接，所述一級攪拌軟化裝置的沉淀池底部排泥管道與一級板框壓濾裝置進口相連接，所述一級板框壓濾裝置壓濾液出口收集池出口管道與一級攪拌軟化裝置進口相連接，所述一級板框壓濾裝置卸泥槽輸送機輸送至外運車輛車廂；所述碳酸鈉溶解及投加裝置出口與二級攪拌軟化裝置藥劑投加進口相連接，所述二級攪拌軟化裝置的沉淀池溢流口與二級管式膜過濾系統的原水罐進口相連接，所述二級管式膜過濾系統的清液出口與一級耐堿高壓納濾分鹽系統原水緩沖罐進口相連接，所述二級管式膜過濾系統的濃液出口與二級攪拌軟化裝置進口管道相連接，所述二級攪拌軟化裝置的沉淀池底部排泥管道與二級板框壓濾裝置進口相連接，所述二級板框壓濾裝置壓濾液出口收集池出口管道與二級攪拌軟化裝置進口相連接，所述二級板框壓濾裝置卸泥槽輸送機輸送至外運車輛車廂。
3.根據權利要求1所述的燃煤電廠脫硫廢水處理裝置，其特征在于，所述一級耐堿高壓納濾分鹽系統濃水管道與脫硫廢水收集池進口管道相連接，所述一級耐堿高壓納濾分鹽系統清液管道與二級耐堿納濾分鹽系統原水罐進口管道相連接。
4.根據權利要求1所述的燃煤電廠脫硫廢水處理裝置，其特征在于，所述二級耐堿納濾分鹽系統原水罐出口管道與二級耐堿納濾分鹽系統進口管道相連接，所述二級耐堿納濾分鹽系統濃水出口管道與一級耐堿高壓納濾分鹽系統原水緩沖罐進口相連接，所述二級耐堿納濾分鹽系統清液出口管道與高壓反滲透濃縮系統原水罐進口管道相連接。
5.根據權利要求2所述的燃煤電廠脫硫廢水處理裝置，其特征在于，所述鹽酸回調pH裝置出口管道與高壓反滲透濃縮系統原水罐進口管道相連接，所述高壓反滲透濃縮系統濃水出口管道與氯化鈉蒸發結晶裝置進口管道相連接，所述高壓反滲透濃縮系統清液出口管道與脫硫系統循環水罐進口相連接，所述氯化鈉蒸發結晶裝置母液出口管道與生化系統進口管道相連接。
6.根據權利要求2所述的燃煤電廠脫硫廢水處理裝置，其特征在于，石灰料倉及投加裝置投加生石灰至一級攪拌軟化裝置調pH至11，反應沉淀出不溶物，沉淀池底部排泥管道通過污泥泵泵入一級板框壓濾裝置，所述一級板框壓濾裝置的壓濾清液回到一級攪拌反應池，所述一級管式膜過濾系統的濃液也回到一級攪拌軟化裝置沉淀池。
7.根據權利要求2所述的燃煤電廠脫硫廢水處理裝置，其特征在于，碳酸鈉溶解及投加裝置投加碳酸鈉溶液至二級攪拌軟化裝置調反應沉淀出碳酸鈣，去除水中投加的過量鈣離子，沉淀池底部排泥管道通過污泥泵泵入二級板框壓濾裝置，所述的二級板框壓濾裝置的壓濾清液回到二級攪拌反應池，其中二級管式膜過濾系統的濃液也回到二級攪拌軟化裝置沉淀池。
發明內容
針對現有技術的不足，本發明提出了一種燃煤電廠脫硫廢水處理裝置及工藝。
本發明的目的可以通過以下技術方案實現：

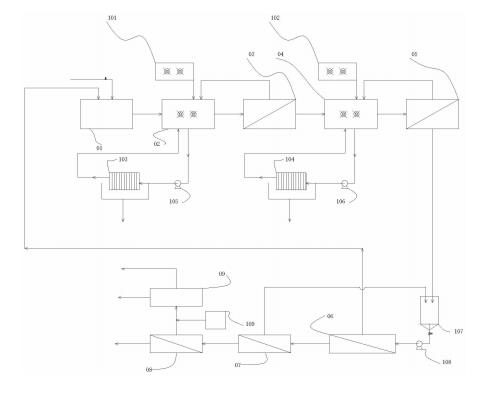

一種燃煤電廠脫硫廢水處理裝置，包括：
脫硫廢水收集池、一級攪拌軟化裝置、石灰料倉及投加裝置、一級管式膜過濾系統、一級板框壓濾裝置、二級攪拌軟化裝置、碳酸鈉溶解溶解及投加裝置、二級管式膜過濾系統、二級板框壓濾裝置、一級耐堿高壓納濾分鹽系統、二級耐堿納濾分鹽系統、高壓反滲透濃縮系統、氯化鈉蒸發結晶裝置。
所述脫硫廢水收集池的出口管道連接一級攪拌軟化裝置，所述一級攪拌軟化裝置的沉淀池溢流口與一級管式膜過濾系統的原水罐進口相連接，所述一級管式膜過濾系統的清液出口與二級攪拌軟化裝置的進口管道連接，所述二級攪拌軟化裝置的沉淀池溢流口與二級管式膜過濾系統原水罐進口相連接，所述二級管式膜過濾系統的清液緩沖罐的出口與一級耐堿高壓納濾分鹽系統原水緩沖罐進口相連接，所述高壓反滲透濃縮系統濃水出口管道與氯化鈉蒸發結晶裝置進口管道相連接，所述高壓反滲透濃縮系統清液出口管道與脫硫系統循環水罐進口相連接，所述氯化鈉蒸發結晶裝置母液出口管道與廠區生化系統進水口相連接。
其中，脫硫廢水收集池收集生產線上的脫硫廢水，池底出口管道與一級攪拌軟化裝置進口連接，石灰料倉及投加裝置向一級攪拌軟化裝置藥劑投加生石灰，并不斷攪拌讓其充分反應，通過pH計控制生石灰的投加量，穩定控制反應后的液體pH在11±0.5范圍內，其在水溶液中化學反應式有：
Ca(OH)2+MgSO4＝Mg(OH)2↓+CaSO4↓
Ca(OH)2+FeSO4＝Fe(OH)2↓+CaSO4↓
4Fe(OH)2+O2+2H2O＝4Fe(OH)3↓
脫硫廢水一級攪拌軟化裝置，去除廢水中的過量硫酸根，鎂離子，鐵離子等在堿性條件下產生沉淀的重金屬離子。
一級攪拌軟化裝置的沉淀池溢流口與一級管式膜過濾系統的原水罐進口相連接，一級管式膜過濾系統的清液出口與二級攪拌軟化裝置的進口管道連接，一級管式膜過濾系統的濃液出口與一級攪拌軟化裝置進口管道相連接，一級攪拌軟化裝置的沉淀池底部排泥管道與一級板框壓濾裝置進口相連接，一級板框壓濾裝置壓濾液出口收集池出口管道與一級攪拌軟化裝置進口相連接，一級板框壓濾裝置卸泥槽輸送機輸送至外運車輛車廂；
一級攪拌軟化裝置的沉淀池溢流口與一級管式膜過濾系統的原水罐進口相連接，一級管式膜過濾系統的清液出口與二級攪拌軟化裝置的進口管道連接，碳酸鈉溶解及投加裝置向二級攪拌軟化裝置藥劑投加碳酸鈉，并不斷攪拌讓其充分反應，進一步降低廢水的硬度，其在水溶液中化學反應式有：
Ca2++Na2CO3＝2Na++CaCO3↓
二級攪拌軟化裝置的沉淀池溢流口與二級管式膜過濾系統原水罐進口相連接，二級管式膜過濾系統的清液緩沖罐的出口與一級耐堿高壓納濾分鹽系統原水緩沖罐進口相連接，一級耐堿高壓納濾分鹽系統濃水管道與脫硫廢水收集池進口相連接，濃縮的硫酸鈉溶液進入一級攪拌軟化裝置，其在水溶液中化學反應式有：
Ca(OH)2+Na2SO4＝2NaOH+CaSO4↓
一級耐堿高壓納濾分鹽系統清液管道與二級耐堿納濾分鹽系統原水罐進口管道相連接，二級耐堿納濾分鹽系統原水罐出口管道與二級耐堿納濾分鹽系統進口管道相連接，二級耐堿納濾分鹽系統濃水出口管道與一級耐堿高壓納濾分鹽系統原水緩沖罐進口相連接相連接，通過兩級納濾分鹽清液中的氯離子與硫酸根的質量比達到60:1,使得后續蒸發結晶得到的氯化鈉純度滿足工業鹽一級標準要求。
二級耐堿納濾分鹽系統清液出口管道與高壓反滲透濃縮系統原水罐進口管道相連接，高壓反滲透濃縮系統濃水出口管道與氯化鈉蒸發結晶裝置進口管道相連接，其中鹽酸回調pH裝置出口管道與高壓反滲透濃縮系統濃水出口管道相連接，通過管道混合器混合均勻，管道末端裝有pH計，通過PID來控制加酸量，控制pH范圍在6.5-7.5之間。
高壓反滲透濃縮系統清液出口管道與脫硫系統循環水罐進口相連接，氯化鈉蒸發結晶裝置母液出口管道與廠區生化系統進水口相連接，其中高壓反滲透濃縮系統清液為堿性水，可以用于吸收煙道氣中的酸性氣體，節約生石灰的使用量。
本發明的有益效果：
1、本發明解決了燃煤電廠高鹽，高硬度，高氯離子廢水處理難題，同時將沉淀物進行了資源化利用，廢水中的氯化鈉提純后制成工業級氯化鈉；
2、本發明處理廢水的同時過濾出來的堿性水回到脫硫循環水池，繼續吸收煙道氣中的二氧化硫等酸性氣體，減少生石灰的使用量；
3、本發明大大減少了廢水的排放量，也實現了水資源的循環回用，只有極少量的含有硝酸鈉的氯化鈉蒸發結晶母液去生化系統處理。
（發明人：汪光明;俞經福;俞能平;李松山;熊濱）
