公布日：2022.09.09

申請日：2021.03.05

分類號：C02F9/14(2006.01)I;C02F3/28(2006.01)I;C02F1/00(2006.01)I;A01G25/06(2006.01)I;A01G22/00(2018.01)I;C02F103/06(2006.01)N;

C02F103/20(2006.01)N

摘要

本發明為一種污水的土地滲濾和利用系統，包括污水厭氧池、污水厭氧池過濾器、污水厭氧池排水控制閥門、土地滲濾管、污水輸送管、污水輸送溢流口、污水輸送液位閥、污水輸送液位閥手抦、污水滲濾調節井、污水滲濾調節井蓋；所述污水厭氧池排水口安裝有過濾器和排水控制閥門；所述土地滲濾管由網狀材料構成，土地滲濾管的管內安裝有污水輸送管，污水輸送管設置有污水滲濾控制閥和污水溢流口；所述污水輸送管內的污水在污水溢流口向上溢流進入土地滲濾管內，然后逐慚被周邊土層和植物根系吸收；所述污水滲濾調節井用于土地滲濾管之間的連接，以及土地滲濾和利用系統的調節和檢修。

權利要求書

1.一種污水的土地滲濾和利用系統，包括污水厭氧池、污水厭氧池過濾器、污水厭氧池排水控制閥門、土地滲濾管、污水輸送管、污水輸送溢流口、污水輸送液位閥、污水輸送液位閥手抦、污水滲濾調節井、污水滲濾調節井蓋；其特征為：所述污水厭氧池排水口安裝有過濾器和排水控制閥門；所述土地滲濾管由網狀材料構成，土地滲濾管的管內安裝有污水輸送管，污水輸送管設置有污水滲濾控制閥和污水溢流口，污水滲濾控制閥用于控制污水溢流到土地滲濾管的速率；所述污水滲濾調節井用于土地滲濾管之間的連接，以及土地滲濾和利用系統的調節和檢修。

發明內容

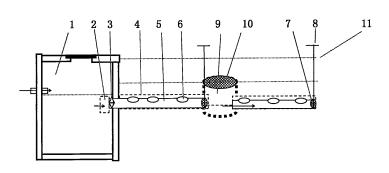

本發明在現有技術和產品的基礎上，作出以下設計方案：所述一種污水的土地滲濾和利用系統，包括污水厭氧池、污水厭氧池過濾器、污水厭氧池排水控制閥門、土地滲濾管、污水輸送管、污水輸送溢流口、污水滲濾控制閥、污水滲濾控制閥手抦、污水滲濾調節井、污水滲濾調節井蓋構成。

一種污水的土地滲濾養分利用系統，所述污水厭氧池排水口安裝有過濾器和排水控制閥門，過濾器用于避免固型物進入土地滲濾養分利用系統，排水控制閥門用于控制污水進入土地滲濾養分利用系統的時段，在雨天可關閉此閥門。

一種污水的土地滲濾養分利用系統，所述土地滲濾管由網狀材料構成，安裝時土地滲濾管管頂埋深至土地表面30-50mm深的地下，所述土地滲濾管的管內安裝有污水輸送管。

一種污水的土地滲濾養分利用系統，所述污水輸送管設置污水滲濾控制閥和污水溢流口，污水滲濾控制閥用于控制污水溢流到土地滲濾管的速率，所述污水通過污水輸送管溢流口向上溢流至土地滲濾管內，再通過土地滲濾管使污水在植物根部區域的土層里滲流，并在滲流的過程中逐慚被土層和植物根系吸收。

一種污水的土地滲濾養分利用系統，所述污水滲濾控制閥手抦，在安裝時手抦露出地面以上，以便于從地面用手抦控制埋于地下的污水土地滲濾養分利用系統。

一種污水的土地滲濾養分利用系統，所述污水滲濾調節井用于土地滲濾管之間的連接，以及調節和檢修污水土地滲濾養分利用系統；污水滲濾調節井在安裝時井蓋可與地面持平，或低于地面并在上覆土后種植植物。

（發明人：劉孜博;彭勇春;劉強國）
