公布日：2022.11.04
申請日：2022.10.10
分類號：B01D29/15(2006.01)I;B01D29/72(2006.01)I;B01D29/66(2006.01)I
摘要
本發明涉及固液分離領域，具體涉及一種環保用壓濾式污水過濾裝置，包括殼體、活塞和過濾組件，殼體具有相互連通的進水管、出水管以及集污管，出水管的上端部通過反沖彈簧連接有蓄水蓋；活塞設置于進水管內部；過濾組件包括濾網和傳動控制機構，濾網設置于出水管內部，濾網采用柔性材質制成，濾網的內側壁通過支撐壓簧連接有若干角撐；傳動控制機構傳動連接角撐和活塞桿。本發明在活塞下壓時控制角撐向內收縮進而將濾網收卷折疊，并向蓄水蓋和出水管的頂板之間蓄水；在活塞向上運動時將角撐釋放，使濾網向外復位擴張，同時利用蓄水對濾網外側壁進行反沖，每一個過濾周期都會利用振動加反沖的方式對濾網進行一次自清潔，提高清潔效果。
權利要求書

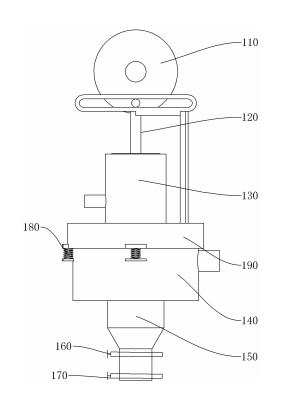

1.一種環保用壓濾式污水過濾裝置，其特征在于：包括：殼體，其具有從上至下依次布置且相互連通的進水管、出水管以及集污管，出水管的直徑大于進水管和集污管的直徑；進水管上設置有單向進水口、出水管上設置有單向出水口；出水管的上端部通過反沖彈簧連接有蓄水蓋，蓄水蓋與出水管和進水管的側壁均滑動密封，蓄水蓋與出水管內部連通；活塞，其設置于進水管內部且與進水管的內壁滑動密封連接，活塞在驅動機構的帶動下上下往復運動，活塞的下端設置有活塞桿；過濾組件，其包括濾網和傳動控制機構，濾網設置于出水管內部，濾網采用柔性材質制成，濾網的內側壁連接有若干角撐，角撐沿徑向可滑動，角撐的上下兩端均通過若干沿圓周均布的支撐壓簧與出水管的中心連接；傳動控制機構傳動連接角撐和活塞桿，傳動控制機構用于在活塞下壓預設距離后控制角撐上端向內收縮進而將濾網逐漸收卷折疊，并向蓄水蓋和出水管的頂板之間蓄水，且在活塞下壓至下端極限位置時將角撐鎖止；以及用于在活塞向上運動時將角撐釋放，使濾網向外復位擴張，同時利用蓄水對濾網外側壁進行反沖。
2.根據權利要求1所述的一種環保用壓濾式污水過濾裝置，其特征在于：出水管的內頂面和內底面均設置有安裝板，濾網設置于兩個安裝板之間，濾網的上邊界和下邊界設置有橡膠圈，橡膠圈與安裝板抵觸且與安裝板滑動密封連接。
3.根據權利要求1所述的一種環保用壓濾式污水過濾裝置，其特征在于：驅動機構包括驅動輪，驅動輪的端面上設置有一個偏心凸起；活塞上端設置有傳動桿，傳動桿的上端具有水平延伸的槽口，偏心凸起滑動設置于槽口內。
4.根據權利要求3所述的一種環保用壓濾式污水過濾裝置，其特征在于：傳動桿上連接有封堵板，封堵板的下端延伸至出水管內部且與出水管和蓄水蓋滑動密封，封堵板位于濾網的外側且能夠?qū)⒊鏊诜舛�；出水管的�?nèi)部中心設置有豎直延伸的芯柱，活塞桿滑動插裝于芯柱；傳動控制機構包括拉環、壓環、釋放環以及若干連桿；拉環可滑動的套設于芯柱，壓環和釋放環均套設于活塞桿且與芯柱相對滑動連接，壓環位于拉環的上方預設位置、釋放環位于拉環的下方預設位置；連桿與角撐一一對應，連桿的外端與相應角撐鉸接、內端與拉環鉸接；拉環上沿圓周方向均布設置有若干鎖止結構，鎖止結構與連桿一一對應，鎖止結構用于將連桿的內端鎖止或解鎖。
5.根據權利要求4所述的一種環保用壓濾式污水過濾裝置，其特征在于：鎖止結構包括切換塊和卡塊；拉環上設置有若干周向均布的、貫穿其外周壁的安裝缺口，安裝缺口的側壁從內至外設置有V型滑槽、水平滑槽以及鉸接孔，V型滑槽的開口朝內，切換塊滑動安裝于V型滑槽，卡塊滑動安裝于水平滑槽，連桿鉸接于鉸接孔；切換塊與卡塊同步徑向移動且可相對上下滑動；卡塊的外側面和連桿的內端外周壁上均設置有齒牙，切換塊處于V型滑槽的中間位置時，連桿的內端與卡塊嚙合；切換塊的高度大于拉環的高度，壓環上設置有若干抵壓彈簧，壓環向下移動時抵壓彈簧首先與切換塊抵觸，然后壓環與拉環抵觸；芯柱上設置有若干擋塊，擋塊與切換塊一一對應且位于切換塊的下方預設位置。
6.根據權利要求5所述的一種環保用壓濾式污水過濾裝置，其特征在于：釋放環與活塞桿螺紋連接，傳動桿與活塞可轉動連接。
7.根據權利要求1所述的一種環保用壓濾式污水過濾裝置，其特征在于：集污管上設置有第一閥門和第二閥門，第一閥門位于第二閥門的上方。
發明內容
根據現有技術的不足之處，本發明提出了一種環保用壓濾式污水過濾裝置，以解決現有的過濾裝置自清理效果差的問題。
本發明的一種環保用壓濾式污水過濾裝置采用如下技術方案：包括：殼體，其具有從上至下依次布置且相互連通的進水管、出水管以及集污管，出水管的直徑大于進水管和集污管的直徑；進水管上設置有單向進水口、出水管上設置有單向出水口；出水管的上端部通過反沖彈簧連接有蓄水蓋，蓄水蓋與出水管和進水管的側壁均滑動密封，蓄水蓋與出水管內部連通；活塞，其設置于進水管內部且與進水管的內壁滑動密封連接，活塞在驅動機構的帶動下上下往復運動，活塞的下端設置有活塞桿；過濾組件，其包括濾網和傳動控制機構，濾網設置于出水管內部，濾網采用柔性材質制成，濾網的內側壁連接有若干角撐，角撐沿徑向可滑動，角撐的上下兩端均通過若干沿圓周均布的支撐壓簧與出水管的中心連接；傳動控制機構傳動連接角撐和活塞桿，傳動控制機構用于在活塞下壓預設距離后控制角撐上端向內收縮進而將濾網逐漸收卷折疊，并向蓄水蓋和出水管的頂板之間蓄水，且在活塞下壓至下端極限位置時將角撐鎖止；以及用于在活塞向上運動時將角撐釋放，使濾網向外復位擴張，同時利用蓄水對濾網外側壁進行反沖。
可選地，出水管的內頂面和內底面均設置有安裝板，濾網設置于兩個安裝板之間，濾網的上邊界和下邊界設置有橡膠圈，橡膠圈與安裝板抵觸且與安裝板滑動密封連接。
可選地，驅動機構包括驅動輪，驅動輪的端面上設置有一個偏心凸起；活塞上端設置有傳動桿，傳動桿的上端具有水平延伸的槽口，偏心凸起滑動設置于槽口內。
可選地，傳動桿上連接有封堵板，封堵板的下端延伸至出水管內部且與出水管和蓄水蓋滑動密封，封堵板位于濾網的外側且能夠?qū)⒊鏊诜舛�；出水管的�?nèi)部中心設置有豎直延伸的芯柱，活塞桿滑動插裝于芯柱；傳動控制機構包括拉環、壓環、釋放環以及若干連桿；拉環可滑動的套設于芯柱，壓環和釋放環均套設于活塞桿且與芯柱相對滑動連接，壓環位于拉環的上方預設位置、釋放環位于拉環的下方預設位置；連桿與角撐一一對應，連桿的外端與相應角撐鉸接、內端與拉環鉸接；拉環上沿圓周方向均布設置有若干鎖止結構，鎖止結構與連桿一一對應，鎖止結構用于將連桿的內端鎖止或解鎖。
可選地，鎖止結構包括切換塊和卡塊；拉環上設置有若干周向均布的、貫穿其外周壁的安裝缺口，安裝缺口的側壁從內至外設置有V型滑槽、水平滑槽以及鉸接孔，V型滑槽的開口朝內，切換塊滑動安裝于V型滑槽，卡塊滑動安裝于水平滑槽，連桿鉸接于鉸接孔；切換塊與卡塊同步徑向移動且可相對上下滑動；卡塊的外側面和連桿的內端外周壁上均設置有齒牙，切換塊處于V型滑槽的中間位置時，連桿的內端與卡塊嚙合；切換塊的高度大于拉環的高度，壓環上設置有若干抵壓彈簧，壓環向下移動時抵壓彈簧首先與切換塊抵觸，然后壓環與拉環抵觸；芯柱上設置有若干擋塊，擋塊與切換塊一一對應且位于切換塊的下方預設位置。
可選地，釋放環與活塞桿螺紋連接，傳動桿與活塞可轉動連接。
可選地，集污管上設置有第一閥門和第二閥門，第一閥門位于第二閥門的上方。
本發明的有益效果是：本發明的一種環保用壓濾式污水過濾裝置利用活塞抽吸的方式對污水進行過濾處理，并在出水管上設置了蓄水蓋，同時濾網采用柔性材質制成并利用角撐支撐，過濾時通過傳動控制機構控制角撐收縮使濾網收卷，在活塞向上運動時使角撐釋放，濾網復位舒張產生振動，同時利用蓄水對濾網外側進行反沖，且振動與反沖方向相對，每一個過濾周期都會利用振動加反沖的方式對濾網進行一次自清潔，增強自清潔效果，保證濾網長期的通透性，提高過濾效率和過濾效果。
進一步的，設置釋放環與活塞桿螺紋連接，可以調節釋放環的初始位置，改變?yōu)V網振動的幅度和頻率，以適應含有不同雜質的污水。
（發明人：黃俏冰）
