公布日：2022.11.04

申請日：2022.10.09

分類號：B01D61/58(2006.01)I;B01D61/14(2006.01)I;B01D61/20(2006.01)I;B01D61/02(2006.01)I;B01D65/02(2006.01)I;C02F1/44(2006.01)I

摘要

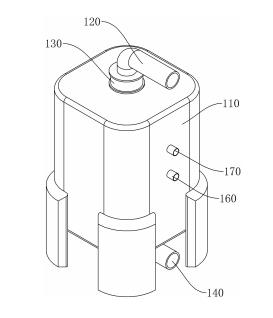

本發明涉及污水處理裝置領域，具體涉及一種高鹽污水處理設備。所述污水處理裝置包括殼體、超濾組件和反滲透組件，超濾組件和反滲透組件依次設置于殼體內，超濾組件包括筒體和多個超濾機構；筒體內部設置有第一隔板和第二隔板，第一隔板和第二隔板將筒體分為上腔體、反沖腔和下腔體；多個超濾機構在筒體內沿周向方向依次設置。本發明的一種高鹽污水處理設備用于解決現有處理裝置使用效率低的問題，通過設置多個超濾機構，當其中一個超濾機構被堵塞時，將在感應彈簧的作用下下降，使該觸發輪與傳動輪轉動，觸發反清潔組件，反清潔之后都會立即重新投入工作，不用停機清潔，不影響過濾效率，可以長期使用。

權利要求書

1.一種高鹽污水處理設備，其特征在于：包括殼體、超濾組件和反滲透組件，超濾組件和反滲透組件依次設置于殼體內，超濾組件包括筒體和多個超濾機構；筒體內部設置有第一隔板和第二隔板，第一隔板和第二隔板將筒體分為上腔體、反沖腔和下腔體；多個超濾機構在筒體內沿周向方向依次設置；超濾機構包括進水蓋、過濾筒、出水蓋、濾膜架、超濾膜、觸發機構和反沖機構；過濾筒沿豎直方向設置，進水蓋與第一隔板螺紋連接，出水蓋與第二隔板螺紋連接；進水蓋與出水蓋均滑動安裝于過濾筒兩端，濾膜架滑動安裝于過濾筒內，超濾膜固定安裝于濾膜架，濾膜架與過濾筒下端通過第一彈性件相連；濾膜架與芯軸固接；以在其中一個超濾機構的超濾膜堵塞時，驅動觸發機構；觸發機構配置成使芯軸轉動，進而使進水蓋上的進水口向下移動，從上腔體移動至反沖腔，出水蓋上的出水口向上移動，從下腔體移動至反沖腔；使出水口以及進水口均與過濾筒上的通口相通；反沖機構配置成可使水由出水口進入過濾筒內，對堵塞的超濾組件進行反向清洗。

2.根據權利要求1所述的高鹽污水處理設備，其特征在于：觸發機構包括觸發輪、第一齒圈、傳動輪；觸發輪固定安裝于芯軸，上腔體內設置有第一齒圈，第一齒圈可轉動地設置，傳動輪與第一齒圈嚙合，初始狀態觸發輪不與傳動輪嚙合，將觸發輪下移的至與傳動輪嚙合的距離稱為第一預設距離，在芯軸向下移動帶動觸發輪向下移動至第一預設距離后，觸發輪與傳動輪嚙合傳動，進而帶動觸發輪轉動，使芯軸轉動。

3.根據權利要求2所述的高鹽污水處理設備，其特征在于：觸發機構還包括電磁鐵、鐵塊、位置傳感器和電機；芯軸上固定設置有電磁鐵，鐵塊遠離電磁鐵設置，位置傳感器安裝于上腔體上端，配置成當芯軸下移使觸發輪與傳動輪嚙合后，觸發位置傳感器，位置傳感器與電磁鐵和電機電連接，筒體外端設置有用于與電機嚙合傳動的第二齒圈，電機轉動帶動第二齒圈轉動，進而通過第一齒圈帶動傳動輪轉動。

4.根據權利要求1所述的高鹽污水處理設備，其特征在于：下腔體內設置有支持板，支持板與第二隔板之間通過第二彈性件相連，每個超濾機構下端均設置有一個調節機構，調節機構包括雙聯花鍵軸和遮罩筒；雙聯花鍵軸可轉動地設置，雙聯花鍵軸與遮罩筒花鍵鏈接，遮罩筒與支持板螺紋鏈接，多個超濾機構所對應的遮罩筒內的螺紋的螺距依次增大；遮罩筒與出水蓋滑動連接，以在遮罩筒旋轉時會向上移動以遮住出水蓋的出水口。

5.根據權利要求4所述的高鹽污水處理設備，其特征在于：調節機構還包括棘齒塊、棘齒板和棘齒條；棘齒板安裝于雙聯花鍵軸的內腔中，棘齒塊沿徑向方向安裝于棘齒板內，棘齒塊與棘齒板之間通過第三彈性件相連，出水蓋下端與棘齒塊相接觸，支持板側面設置有用于與棘齒塊嚙合的棘齒條。

6.根據權利要求5所述的高鹽污水處理設備，其特征在于：所述調節機構還包括轉動輪、第三齒圈、第四齒圈、手輪、行星輪、第一錐齒輪和第二錐齒輪；下腔體外端設置有第三齒圈，轉動輪與第三齒圈嚙合，第二錐齒輪與轉動輪同軸設置，手輪連接第一錐齒輪，第一錐齒輪與第二錐齒輪嚙合，下腔體內端設置有第四齒圈，行星輪與第四齒圈嚙合，雙聯花鍵軸與行星輪嚙合，以使雙聯花鍵軸轉動。

7.根據權利要求3所述的高鹽污水處理設備，其特征在于：下腔體下端設置有下蓋，上腔體上端設置有上蓋，芯軸穿過上蓋向上延伸，位置傳感器安裝于上蓋上端。

8.根據權利要求1所述的高鹽污水處理設備，其特征在于：反沖機構包括反沖泵、反沖洗進口和沖洗出口；反沖腔上設置有反沖洗進口和沖洗出口，以使水經反沖洗進口進入出水口，進而通過過濾筒，清洗超濾膜，從進水口流向沖洗出口。

發明內容

本發明提供一種高鹽污水處理設備，以解決現有的超濾水處理裝置在正常工作時只有一個批次的超濾管參與凈化，雖然可以長時間工作，但是不能同時工作，導致該裝置的使用率低，增加了時間成本的問題。

本發明的一種高鹽污水處理設備采用如下技術方案：一種高鹽污水處理設備，包括殼體、超濾組件和反滲透組件，超濾組件和反滲透組件依次設置于殼體內，超濾組件包括筒體和多個超濾機構；筒體內部設置有第一隔板和第二隔板，第一隔板和第二隔板將筒體分為上腔體、反沖腔和下腔體；多個超濾機構在筒體內沿周向方向依次設置；即在筒體內均布。超濾機構包括進水蓋、過濾筒、出水蓋、濾膜架、超濾膜、觸發機構和反沖機構；過濾筒沿豎直方向設置，進水蓋與第一隔板螺紋連接，出水蓋與第二隔板螺紋連接；進水蓋與出水蓋均滑動安裝于過濾筒兩端，濾膜架滑動安裝于過濾筒內，超濾膜固定安裝于濾膜架，濾膜架與過濾筒下端通過第一彈性件相連；濾膜架與芯軸固接；以在其中一個超濾機構的超濾膜堵塞時，驅動觸發機構；觸發機構配置成使芯軸轉動，進而使進水蓋上的進水口向下移動，從上腔體移動至反沖腔，出水蓋上的出水口向上移動，從下腔體移動至反沖腔；使出水口以及進水口均與過濾筒上的通口相通；反沖機構配置成可使水由出水口進入過濾筒內，對堵塞的超濾組件進行反向清洗。

進一步地，觸發機構包括觸發輪、第一齒圈、傳動輪；觸發輪固定安裝于芯軸，上腔體內設置有第一齒圈，第一齒圈可轉動地設置，傳動輪與第一齒圈嚙合，初始狀態觸發輪不與傳動輪嚙合，將觸發輪下移的至與傳動輪嚙合的距離稱為第一預設距離，在芯軸向下移動帶動觸發輪向下移動至第一預設距離后，觸發輪與傳動輪嚙合傳動，進而帶動觸發輪轉動，使芯軸轉動。

進一步地，觸發機構還包括電磁鐵、鐵塊、位置傳感器和電機；芯軸上固定設置有電磁鐵，鐵塊遠離電磁鐵設置，位置傳感器安裝于上腔體上端，配置成當芯軸下移使觸發輪與傳動輪嚙合后，觸發位置傳感器，位置傳感器與電磁鐵和電機電連接，筒體外端設置有用于與電機嚙合傳動的第二齒圈，電機轉動帶動第二齒圈轉動，進而通過第一齒圈帶動傳動輪轉動。

進一步地，下腔體內設置有支持板，支持板與第二隔板之間通過第二彈性件相連，每個超濾機構下端均設置有一個調節機構，調節機構包括雙聯花鍵軸和遮罩筒；雙聯花鍵軸可轉動地設置，雙聯花鍵軸與遮罩筒花鍵鏈接，遮罩筒與支持板螺紋鏈接，多個超濾機構所對應的遮罩筒內的螺紋的螺距依次增大；遮罩筒與出水蓋滑動連接，以在遮罩筒旋轉時會向上移動以遮住出水蓋的出水口。

進一步地，調節機構還包括棘齒塊、棘齒板和棘齒條；棘齒板安裝于雙聯花鍵軸的內腔中，棘齒塊沿徑向方向安裝于棘齒板內，棘齒塊與棘齒板之間通過第三彈性件相連，出水蓋下端與棘齒塊相接觸，支持板側面設置有用于與棘齒塊嚙合的棘齒條。

進一步地，所述調節機構還包括轉動輪、第三齒圈、第四齒圈、手輪、行星輪、第一錐齒輪和第二錐齒輪；下腔體外端設置有第三齒圈，轉動輪與第三齒圈嚙合，第二錐齒輪與轉動輪同軸設置，手輪連接第一錐齒輪，第一錐齒輪與第二錐齒輪嚙合，下腔體內端設置有第四齒圈，行星輪與第四齒圈嚙合，雙聯花鍵軸與行星輪嚙合，以使雙聯花鍵軸轉動。

進一步地，下腔體下端設置有下蓋，上腔體上端設置有上蓋，芯軸穿過上蓋向上延伸，位置傳感器安裝于上蓋上端。

進一步地，反沖機構包括反沖泵、反沖洗進口和沖洗出口；反沖腔上設置有反沖洗進口和沖洗出口，以使水經反沖洗進口進入出水口，進而通過過濾筒，清洗超濾膜，從進水口流向沖洗出口。

本發明的有益效果是：

1、本發明的一種高鹽污水處理設備通過設置多個超濾機構，當其中一個超濾機構被堵塞時，將在感應彈簧的作用下下降，使該觸發輪與傳動輪轉動，觸發反清潔組件，反清潔之后都會立即重新投入工作，不用停機清潔，不影響過濾效率，可以長期使用，保證裝置利用最大化。

2、通過設置多個超濾機構所對應的遮罩筒內的螺紋的螺距依次增大，這樣在轉動手輪時每個超濾機構對應設置的每個出水口遮擋的程度都不相同，會使過濾時每個超濾組件的通流量都不相同，這樣在工作相同時間的情況下每個濾膜的雜質積累速度也不一樣；遮罩筒遮擋出水口最小的過濾組件通流量最大，因此該組件也將最先被堵塞，會最先觸發反沖洗清潔程序，棘齒板的設置使裝置會接觸遮罩筒以最大效率運轉，其余的超濾機構將依次觸發反清洗；即多個超濾機構之間的堵塞存在時間差，進而控制自清潔組件之間的反沖洗間隔，適應不同濃度的污水處理，使得裝置的工作情況可控。

（發明人：王小敏）
