公布日：2022.11.01
申請日：2022.06.24
分類號：C02F9/12(2006.01)I;C02F11/13(2019.01)I
摘要

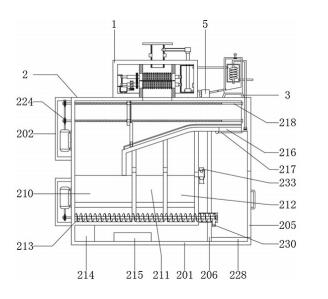

本發明公開了一種農村生活污水生物凈化并資源化利用的方法，包括小型破碎機、凈化設備與氣液分離機構，小型破碎機包括第一機箱、進污管道、驅動機構、破碎機構與儲水箱，進污管道的外壁插接有磁塊；沉淀池、第一曝氣池與第二曝氣池的底部均螺紋安裝有排泥機構，第二機箱的底部且位于內膽的下方分別螺紋安裝有控制箱與充氧泵。本發明能夠破碎大體積且質地堅硬的垃圾以及分離出難以破碎的鐵制垃圾，并且設備可小型化生產制造，不會因?yàn)椴糠洲r(nóng)村地區的氣候過熱或過冷對設備的運行以及污水處理的效果造成影響，能夠?yàn)橛脩暨M(jìn)行定制不同的凈化污水的方案，操作簡單，體驗更佳，更加適用于農村中生活的人們。
權利要求書
1.一種農村生活污水生物凈化并資源化利用的方法，包括小型破碎機、凈化設備與氣液分離機構，其特征在于：所述小型破碎機包括第一機箱、進污管道、驅動機構、破碎機構與儲水箱，所述進污管道的外壁插接有磁塊；所述氣液分離機構包括引氣管、外筒、冷凝管與接水盒；所述凈化設備包括第二機箱與外接機殼，所述第二機箱的頂部設置有進料口，所述第二機箱的內壁且位于進料口的正下方設置有接料板，所述接料板靠近外接機殼的一端向下傾斜，所述第二機箱的外表面遠離外接機殼的一側轉動安裝有排渣門，所述第二機箱的內壁靠近排渣門的一側且位于接料板的底部設置有第一隔板，所述第二機箱的內壁遠離第一隔板的一側螺紋安裝有內膽，所述內膽通過第二隔板與第三隔板劃分為沉淀池、第一曝氣池與第二曝氣池，所述沉淀池、第一曝氣池與第二曝氣池的底部均為弧形，所述沉淀池、第一曝氣池與第二曝氣池的底部朝向不同的角度，所述沉淀池、第一曝氣池與第二曝氣池的底部均螺紋安裝有排泥機構，所述第二機箱的底部且位于內膽的下方分別螺紋安裝有控制箱與充氧泵。
2.根據權利要求1所述的一種農村生活污水生物凈化并資源化利用的方法，其特征在于：所述接料板的內側面遠離外接機殼的一端設置有漏渣口，所述接料板的下端面靠近漏渣口的一側通過伺服馬達轉動安裝有密封板，所述第二機箱的頂部且位于接料板的上方設置有排渣機構，所述排渣機構包括絲桿與伸縮濾板，所述伸縮濾板的兩端設置有與絲桿配合的絲套，所述接料板的上端面且位于接料板的兩端均焊接有導軌，所述伸縮濾板的外表面轉動安裝有雙滑輪組，所述絲桿通過軸承轉動連接于第二機箱的兩側壁中，所述絲桿的外表面且位于外接機殼的內部設置有第一蝸輪。
3.根據權利要求1所述的一種農村生活污水生物凈化并資源化利用的方法，其特征在于：所述破碎機構包括安裝板、破碎輥、軸管、第二蝸輪與齒輪，所述第一機箱的內壁遠離儲水箱的一側設置有循環箱，所述軸管通過軸承轉動連接于安裝板、儲水箱以及循環箱的內側面，所述儲水箱的內側面分別螺紋安裝有微型水泵與電加熱棒。
4.根據權利要求1所述的一種農村生活污水生物凈化并資源化利用的方法，其特征在于：所述進污管道的內側面插接有沖水管路，所述沖水管路貫穿第一機箱和儲水箱并與微型水泵連接。
5.根據權利要求1所述的一種農村生活污水生物凈化并資源化利用的方法，其特征在于：所述排泥機構的數量為三組，所述排泥機構包括排泥管、軸桿與螺旋葉片，所述排泥管貫穿第一隔板，所述第二機箱的底部且位于第一隔板與排渣門之間螺紋安裝有加熱板，所述排泥管的底部靠近加熱板的一側插接有出泥管，所述出泥管的內側面設置有電動閘閥。
6.根據權利要求1所述的一種農村生活污水生物凈化并資源化利用的方法，其特征在于：所述第二隔板的內側面、第三隔板的內側面與內膽的內側面靠近第一隔板的一側均設置有溢流孔，所述內膽的外表面靠近第一隔板的一側設置有導水盒，所述導水盒的頂部螺紋安裝有紫外線燈，所述導水盒的底部設置有排水管。
7.根據權利要求1所述的一種農村生活污水生物凈化并資源化利用的方法，其特征在于：所述引氣管依次貫穿冷凝管、外筒與第二機箱并延伸至漏渣口的一側，所述引氣管位于冷凝管內部的部分呈螺旋狀，所述冷凝管的內壁從上至下分別插接有出水管與進水管，所述出水管延伸至儲水箱的內部，所述外筒的內壁底部插接有連管，所述連管的一端插接于接水盒的內側面，所述外筒的內底靠近連管的一側向下傾斜，所述外筒的頂部插接有排氣管，所述排氣管的外表面設置有濾盒。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種農村生活污水生物凈化并資源化利用的方法，其能夠破碎大體積且質地堅硬的垃圾以及分離出難以破碎的鐵制垃圾，并且設備可小型化生產制造，不會因?yàn)椴糠洲r(nóng)村地區的氣候過熱或過冷對設備的運行以及污水處理的效果造成影響，能夠?yàn)橛脩暨M(jìn)行定制不同的凈化污水的方案，操作簡單，體驗更佳，更加適用于農村中生活的人們。
為了實現上述目的，本發明提供如下技術方案：一種農村生活污水生物凈化并資源化利用的方法，包括小型破碎機、凈化設備與氣液分離機構，所述小型破碎機包括第一機箱、進污管道、驅動機構、破碎機構與儲水箱，所述進污管道的外壁插接有磁塊；所述氣液分離機構包括引氣管、外筒、冷凝管與接水盒；所述凈化設備包括第二機箱與外接機殼，所述第二機箱的頂部設置有進料口，所述第二機箱的內壁且位于進料口的正下方設置有接料板，所述接料板靠近外接機殼的一端向下傾斜，所述第二機箱的外表面遠離外接機殼的一側轉動安裝有排渣門，所述第二機箱的內壁靠近排渣門的一側且位于接料板的底部設置有第一隔板，所述第二機箱的內壁遠離第一隔板的一側螺紋安裝有內膽，所述內膽通過第二隔板與第三隔板劃分為沉淀池、第一曝氣池與第二曝氣池，所述沉淀池、第一曝氣池與第二曝氣池的底部均為弧形，所述沉淀池、第一曝氣池與第二曝氣池的底部朝向不同的角度，所述沉淀池、第一曝氣池與第二曝氣池的底部均螺紋安裝有排泥機構，所述第二機箱的底部且位于內膽的下方分別螺紋安裝有控制箱與充氧泵。
優選的，所述接料板的內側面遠離外接機殼的一端設置有漏渣口，所述接料板的下端面靠近漏渣口的一側通過伺服馬達轉動安裝有密封板，所述第二機箱的頂部且位于接料板的上方設置有排渣機構，所述排渣機構包括絲桿與伸縮濾板，所述伸縮濾板的兩端設置有與絲桿配合的絲套，所述接料板的上端面且位于接料板的兩端均焊接有導軌，所述伸縮濾板的外表面轉動安裝有雙滑輪組，所述絲桿通過軸承轉動連接于第二機箱的兩側壁中，所述絲桿的外表面且位于外接機殼的內部設置有第一蝸輪。
優選的，所述破碎機構包括安裝板、破碎輥、軸管、第二蝸輪與齒輪，所述第一機箱的內壁遠離儲水箱的一側設置有循環箱，所述軸管通過軸承轉動連接于安裝板、儲水箱以及循環箱的內側面，所述儲水箱的內側面分別螺紋安裝有微型水泵與電加熱棒。
優選的，所述進污管道的內側面插接有沖水管路，所述沖水管路貫穿第一機箱和儲水箱并與微型水泵連接。
優選的，所述排泥機構的數量為三組，所述排泥機構包括排泥管、軸桿與螺旋葉片，所述排泥管貫穿第一隔板，所述第二機箱的底部且位于第一隔板與排渣門之間螺紋安裝有加熱板，所述排泥管的底部靠近加熱板的一側插接有出泥管，所述出泥管的內側面設置有電動閘閥。
優選的，所述第二隔板的內側面、第三隔板的內側面與內膽的內側面靠近第一隔板的一側均設置有溢流孔，所述內膽的外表面靠近第一隔板的一側設置有導水盒，所述導水盒的頂部螺紋安裝有紫外線燈，所述導水盒的底部設置有排水管。
優選的，所述引氣管依次貫穿冷凝管、外筒與第二機箱并延伸至漏渣口的一側，所述引氣管位于冷凝管內部的部分呈螺旋狀，所述冷凝管的內壁從上至下分別插接有出水管與進水管，所述出水管延伸至儲水箱的內部，所述外筒的內壁底部插接有連管，所述連管的一端插接于接水盒的內側面，所述外筒的內底靠近連管的一側向下傾斜，所述外筒的頂部插接有排氣管，所述排氣管的外表面設置有濾盒。
本發明與現有技術相比，其有益效果為：1、設置有小型破碎機，能夠?qū)渲Α⑽辞兴榈墓瞎�、誤掉的肥皂等大體積且質地堅硬的垃圾破碎成渣子，避免其直接進行處理容易對設備、管道造成堵塞，同時也更加適用于農村的真實情況。
2、設置有磁塊，可吸引污水中的鐵制垃圾，如鐵絲、鋼絲球以及誤掉的其他含鐵垃圾，并且方便取出，避免難以破碎的鐵制垃圾進入對各部件、管道造成損壞或堵塞。
3、設置有內膽與排泥機構，在能夠?qū)崿F(xiàn)污水分級處理的基礎上，能夠?qū)υO(shè)置在同一機箱中不同處理池中的殘?jiān)c污泥分別排出，并排到同一空間中，方便殘?jiān)c污泥的處理以及后續利用，使得凈化設備可小型化生產制造。
4、設置有儲水箱與加熱片，既能夠提供沖水功能，又能使破碎機構保持在一定的設定溫度，具有將破碎機構以及污水維持在設定溫度的功能，避免部分農村地區過熱或過冷對設備的運行以及污水處理的效果造成影響。
5、設置有控制箱，搭載單片機以及GSM遠程無線傳輸模塊的控制箱，能夠?qū)崿F(xiàn)用戶像操控智能家電一樣遠程操控凈化設備的運行，并且可以為用戶進行定制不同的凈化污水的方案，例如用戶可根據實際情況將排渣與排泥的運行設在深夜或其他固定時間，也可以手動控制排渣與排泥的運行立即執行，更加的智能化，讓用戶的體驗更佳。
（發明人：梁淑欣;李澤;芮利亭;張永奇）
