公布日：2022.12.09

申請日：2022.10.24

分類號：C02F9/14(2006.01)I;B01D29/03(2006.01)I;B01D29/58(2006.01)I;B01D29/64(2006.01)I;B01D29/96(2006.01)I;B01D29/94(2006.01)I

摘要

本發明涉及廢水資源化技術領域，具體是涉及一種好氧廢水回用處理裝置及工藝，包括機架和處理池；處理池上固定安裝有注水管、出水管、第一格柵和第二格柵；好氧廢水回用處理裝置還包括清堵裝置，清堵裝置包括清堵組件，清堵組件包括滑軌、第一配合板和第二配合板；滑軌固定安裝在處理池內；第一配合板滑動安裝在位于第一格柵處的滑軌上，第一配合板上固定安裝有與第一格柵配合的第一清堵塊；第二配合板滑動安裝在位于第二格柵處的滑軌上，第二配合板上固定安裝有與第二格柵配合的第二清堵塊；處理池上還固定安裝有用于驅動第一配合板和第二配合板滑動的第一升降組件。本發明解決了傳統廢水處理裝置無法清理卡入格柵中的柔性垃圾的問題。

權利要求書

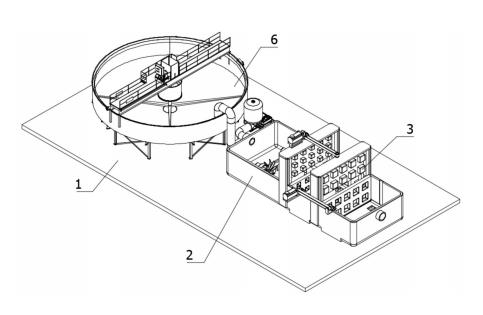

1.一種好氧廢水回用處理裝置，包括機架(1)和處理池(2)；處理池(2)固定安裝在機架(1)上，處理池(2)上固定安裝有注水管(21)、出水管(22)、第一格柵(23)和第二格柵(24)；第一格柵(23)的篩孔孔徑大于第二格柵(24)的篩孔孔徑；其特征在于，好氧廢水回用處理裝置還包括清堵裝置(3)，清堵裝置(3)包括清堵組件(31)，清堵組件(31)包括滑軌(311)、第一配合板(312)和第二配合板(314)；滑軌(311)設有兩個，滑軌(311)固定安裝在處理池(2)內，兩個滑軌(311)分別位于第一格柵(23)和第二格柵(24)處；第一配合板(312)滑動安裝在位于第一格柵(23)處的滑軌(311)上，第一配合板(312)上固定安裝有與第一格柵(23)配合的第一清堵塊(313)；第二配合板(314)滑動安裝在位于第二格柵(24)處的滑軌(311)上，第二配合板(314)上固定安裝有與第二格柵(24)配合的第二清堵塊(315)；處理池(2)上還固定安裝有用于驅動第一配合板(312)和第二配合板(314)滑動的第一升降組件(32)。

2.根據權利要求1所述的一種好氧廢水回用處理裝置，其特征在于，好氧廢水回用處理裝置還包括清理裝置(4)，清理裝置(4)包括收集板(41)、刷頭(42)和第二升降組件(43)；收集板(41)設有兩個，收集板(41)滑動安裝在處理池(2)內；刷頭(42)設有兩個，兩個刷頭(42)分別固定安裝在兩個收集板(41)上，兩個刷頭(42)分別與第一格柵(23)和第二格柵(24)過盈配合；第二升降組件(43)固定安裝在處理池(2)上，第二升降組件(43)的驅動端與兩個收集板(41)傳動連接。

3.根據權利要求2所述的一種好氧廢水回用處理裝置，其特征在于，清理裝置(4)還包括鎖止組件(44)，鎖止組件(44)包括安裝條(442)、鎖止塊(443)、第一推板(444)、密封條(445)和彈片(446)；收集板(41)的底部開設有鎖止槽(441)；安裝條(442)滑動安裝在處理池(2)的底部；鎖止塊(443)和第一推板(444)設有兩個，鎖止塊(443)和第一推板(444)固定安裝在安裝條(442)上；密封條(445)固定安裝在收集板(41)的底部，安裝條(442)與密封條(445)滑動配合；彈片(446)的兩端分別與安裝條(442)和處理池(2)固定連接。

4.根據權利要求1所述的一種好氧廢水回用處理裝置，其特征在于，第一升降組件(32)包括安裝板(321)、第一旋轉驅動器(322)、第一螺桿(323)、第一錐齒輪(324)、第一套筒(325)、第一同步帶(326)和承托板(327)；安裝板(321)設有兩個，安裝板(321)固定安裝在處理池(2)上，兩個安裝板(321)分別位于第一格柵(23)和第二格柵(24)處；第一旋轉驅動器(322)固定安裝在安裝板(321)上；第一螺桿(323)設有兩個，兩個第一螺桿(323)分別轉動安裝在兩個安裝板(321)上；第一錐齒輪(324)設有兩個，其中一個錐齒輪固定套接在其中一個第一螺桿(323)上，另一個錐齒輪固定套接在第一旋轉驅動器(322)的驅動端上，兩個錐齒輪傳動連接；第一套筒(325)設有兩個，兩個第一套筒(325)分別固定套接在兩個第一螺桿(323)上；第一同步帶(326)的兩端分別套接在兩個第一套筒(325)上；承托板(327)設有兩個，承托板(327)滑動安裝在處理池(2)上，兩個承托板(327)分別與兩個第一螺桿(323)螺紋連接；第一配合板(312)和第二配合板(314)分別放置在兩個承托板(327)上。

5.根據權利要求1所述的一種好氧廢水回用處理裝置，其特征在于，清堵裝置(3)還包括直線驅動組件(33)，直線驅動組件(33)設有兩個，兩個直線驅動組件(33)分別固定安裝在第一配合板(312)和第二配合板(314)上；直線驅動組件(33)包括第一直線驅動器(331)、第二推板(332)和固定板(333)；兩個第一直線驅動器(331)分別固定安裝在第一配合板(312)和第二配合板(314)上；第二推板(332)固定安裝在第一直線驅動器(331)的驅動端上；固定板(333)固定安裝在滑軌(311)上。

6.根據權利要求5所述的一種好氧廢水回用處理裝置，其特征在于，清堵裝置(3)還包括感應組件(34)，感應組件(34)設有兩個，感應組件(34)包括弧形卡塊(341)、壓力傳感器(342)和彈性件(343)；弧形卡塊(341)滑動安裝在固定板(333)上；壓力傳感器(342)固定安裝在固定板(333)上；彈性件(343)的兩端分別與弧形卡塊(341)和壓力傳感器(342)固定連接。

7.根據權利要求2所述的一種好氧廢水回用處理裝置，其特征在于，第二升降組件(43)包括第二旋轉驅動器(431)、第一旋轉軸(432)、第二同步帶(433)、第二螺桿(434)、第二錐齒輪(435)和第三錐齒輪(436)；第二旋轉驅動器(431)固定安裝在處理池(2)上；第一旋轉軸(432)轉動安裝在處理池(2)上；第二同步帶(433)的兩端分別套接在第二旋轉驅動器(431)的驅動端和第一旋轉軸(432)上；第二螺桿(434)設有兩個，其中兩個第二螺桿(434)轉動安裝在處理池(2)上，兩個第二螺桿(434)分別與兩個收集板(41)螺紋連接；第二錐齒輪(435)和第三錐齒輪(436)設有兩個，其中一個第二錐齒輪(435)固定套接在第二旋轉驅動器(431)的驅動端上，另一個第二錐齒輪(435)固定套接在其中一個第二螺桿(434)上，兩個第二錐齒輪(435)傳動連接；其中一個第三錐齒輪(436)固定套接在第一旋轉軸(432)上，另一個第三錐齒輪(436)固定套接在另一個第二螺桿(434)上，兩個第三錐齒輪(436)傳動連接。

8.根據權利要求1所述的一種好氧廢水回用處理裝置，其特征在于，好氧廢水回用處理裝置還包括預熱裝置(5)，預熱裝置(5)包括安裝架(51)、驅動組件(52)和預熱組件(53)；安裝架(51)固定安裝在處理池(2)內；驅動組件(52)包括第二旋轉軸(521)、渦流扇葉(522)和發電機(523)，第二旋轉軸(521)轉動安裝在安裝架(51)上，渦流扇葉(522)固定套接在第二旋轉軸(521)上，發電機(523)固定安裝在安裝架(51)上，第二旋轉軸(521)與發電機(523)的輸入端同軸固定連接；預熱組件(53)固定安裝在安裝架(51)上，預熱組件(53)與發電機(523)電連接。

9.根據權利要求1所述的一種好氧廢水回用處理裝置，其特征在于，好氧廢水回用處理裝置還包括沉降裝置(6)，沉降裝置(6)包括沉淀池(61)、泵機(62)和連接管(63)；沉淀池(61)和泵機(62)固定安裝在機架(1)上；連接管(63)設有兩個，其中一端連接管(63)的兩端分別與出水管(22)和泵機(62)連通，另一個連接管(63)的兩端分別與泵機(62)和沉淀池(61)連通。

10.一種好氧廢水回用處理工藝，采用如權利要求1-9中任意一項所述的一種好氧廢水回用處理裝置，其特征在于，包括以下步驟：S1、將好氧廢水從注水管(21)注入處理池(2)；S2、通過第一格柵(23)和第二格柵(24)對好氧廢水進行過濾處理，并通過預熱組件(53)進行預熱，并觀察第一格柵(23)和第二格柵(24)的流通情況；S2a、若第一格柵(23)和第二格柵(24)的流通性差，啟動清堵裝置(3)和清理對其進行清理，清理完成后進行S2；S2b、若第一格柵(23)和第二格柵(24)的流通性好，啟動泵機(62)將過濾后的好氧廢水抽入沉淀池(61)，通過活性污泥法進行處理。

發明內容

針對上述問題，提供一種好氧廢水回用處理裝置及工藝，通過機架、處理池和清堵裝置解決了傳統廢水處理裝置無法清理卡入格柵中的柔性垃圾的問題。

為解決現有技術問題，本發明采用的技術方案為：

一種好氧廢水回用處理裝置，包括機架和處理池；處理池固定安裝在機架上，處理池上固定安裝有注水管、出水管、第一格柵和第二格柵；第一格柵的篩孔孔徑大于第二格柵的篩孔孔徑；好氧廢水回用處理裝置還包括清堵裝置，清堵裝置包括清堵組件，清堵組件包括滑軌、第一配合板和第二配合板；滑軌設有兩個，滑軌固定安裝在處理池內，兩個滑軌分別位于第一格柵和第二格柵處；第一配合板滑動安裝在位于第一格柵處的滑軌上，第一配合板上固定安裝有與第一格柵配合的第一清堵塊；第二配合板滑動安裝在位于第二格柵處的滑軌上，第二配合板上固定安裝有與第二格柵配合的第二清堵塊；處理池上還固定安裝有用于驅動第一配合板和第二配合板滑動的第一升降組件。

優選的，好氧廢水回用處理裝置還包括清理裝置，清理裝置包括收集板、刷頭和第二升降組件；收集板設有兩個，收集板滑動安裝在處理池內；刷頭設有兩個，兩個刷頭分別固定安裝在兩個收集板上，兩個刷頭分別與第一格柵和第二格柵過盈配合；第二升降組件固定安裝在處理池上，第二升降組件的驅動端與兩個收集板傳動連接。

優選的，清理裝置還包括鎖止組件，鎖止組件包括安裝條、鎖止塊、第一推板、密封條和彈片；收集板的底部開設有鎖止槽；安裝條滑動安裝在處理池的底部；鎖止塊和第一推板設有兩個，鎖止塊和第一推板固定安裝在安裝條上；密封條固定安裝在收集板的底部，安裝條與密封條滑動配合；彈片的兩端分別與安裝條和處理池固定連接。

優選的，第一升降組件包括安裝板、第一旋轉驅動器、第一螺桿、第一錐齒輪、第一套筒、第一同步帶和承托板；安裝板設有兩個，安裝板固定安裝在處理池上，兩個安裝板分別位于第一格柵和第二格柵處；第一旋轉驅動器固定安裝在安裝板上；第一螺桿設有兩個，兩個第一螺桿分別轉動安裝在兩個安裝板上；第一錐齒輪設有兩個，其中一個錐齒輪固定套接在其中一個第一螺桿上，另一個錐齒輪固定套接在第一旋轉驅動器的驅動端上，兩個錐齒輪傳動連接；第一套筒設有兩個，兩個第一套筒分別固定套接在兩個第一螺桿上；第一同步帶的兩端分別套接在兩個第一套筒上；承托板設有兩個，承托板滑動安裝在處理池上，兩個承托板分別與兩個第一螺桿螺紋連接；第一配合板和第二配合板分別放置在兩個承托板上。

優選的，清堵裝置還包括直線驅動組件，直線驅動組件設有兩個，兩個直線驅動組件分別固定安裝在第一配合板和第二配合板上；直線驅動組件包括第一直線驅動器、第二推板和固定板；兩個第一直線驅動器分別固定安裝在第一配合板和第二配合板上；第二推板固定安裝在第一直線驅動器的驅動端上；固定板固定安裝在滑軌上。

優選的，清堵裝置還包括感應組件，感應組件設有兩個，感應組件包括弧形卡塊、壓力傳感器和彈性件；弧形卡塊滑動安裝在固定板上；壓力傳感器固定安裝在固定板上；彈性件的兩端分別與弧形卡塊和壓力傳感器固定連接。

優選的，第二升降組件包括第二旋轉驅動器、第一旋轉軸、第二同步帶、第二螺桿、第二錐齒輪和第三錐齒輪；第二旋轉驅動器固定安裝在處理池上；第一旋轉軸轉動安裝在處理池上；第二同步帶的兩端分別套接在第二旋轉驅動器的驅動端和第一旋轉軸上；第二螺桿設有兩個，其中兩個第二螺桿轉動安裝在處理池上，兩個第二螺桿分別與兩個收集板螺紋連接；第二錐齒輪和第三錐齒輪設有兩個，其中一個第二錐齒輪固定套接在第二旋轉驅動器的驅動端上，另一個第二錐齒輪固定套接在其中一個第二螺桿上，兩個第二錐齒輪傳動連接；其中一個第三錐齒輪固定套接在第一旋轉軸上，另一個第三錐齒輪固定套接在另一個第二螺桿上，兩個第三錐齒輪傳動連接。

優選的，好氧廢水回用處理裝置還包括預熱裝置，預熱裝置包括安裝架、驅動組件和預熱組件；安裝架固定安裝在處理池內；驅動組件包括第二旋轉軸、渦流扇葉和發電機，第二旋轉軸轉動安裝在安裝架上，渦流扇葉固定套接在第二旋轉軸上，發電機固定安裝在安裝架上，第二旋轉軸與發電機的輸入端同軸固定連接；預熱組件固定安裝在安裝架上，預熱組件與發電機電連接。

優選的，好氧廢水回用處理裝置還包括沉降裝置，沉降裝置包括沉淀池、泵機和連接管；沉淀池和泵機固定安裝在機架上；連接管設有兩個，其中一端連接管的兩端分別與出水管和泵機連通，另一個連接管的兩端分別與泵機和沉淀池連通。

一種好氧廢水回用處理工藝，包括以下步驟：S1、將好氧廢水從注水管注入處理池；S2、通過第一格柵和第二格柵對好氧廢水進行過濾處理，并通過預熱組件進行預熱，并觀察第一格柵和第二格柵的流通情況；S2a、若第一格柵和第二格柵的流通性差，啟動清堵裝置和清理對其進行清理，清理完成后進行S2；S2b、若第一格柵和第二格柵的流通性好，啟動泵機將過濾后的好氧廢水抽入沉淀池，通過活性污泥法進行處理。

本發明相比較于現有技術的有益效果是：

1、本發明通過機架、處理池和清堵裝置實現了快速清理卡在格柵內部雜物的功能，有效提高垃圾清理效率，解決了傳統廢水處理裝置無法清理卡入格柵中的柔性垃圾的問題。

2、本發明通過收集板、刷頭和第二升降組件實現了收集第一格柵和第二格柵所過濾雜物的功能，達到提高雜物清理效率的效果。

3、本發明通過鎖止槽、安裝條、鎖止塊、第一推板和密封條實現了鎖定收集板位置的功能。

（發明人：何偉;李芳;閆安;張康;王子光;劉峰;陳建）
