公布日：2022.11.08
申請日：2022.08.11
分類號：C02F9/04(2006.01)I
摘要
本發明提供污水中水處理控制系統，涉及污水處理技術領域。該基于水處理控制系統，包括污水處理箱，所述污水處理箱的內部底端兩側且兩端均固定連接有支撐塊，所述支撐塊的頂端固定連接有第一滑槽，所述第一滑槽的內部滑動配合有滑塊，所述滑塊的頂端固定連接有污水雜質分離箱，所述污水雜質分離箱的中部固定連接有濾網。通過設置有污水雜質分離箱、濾網、第一滑槽、滑塊、滾輪和弧形口，實現了污水處理。通過污水雜質分離箱灌入污水，通過濾網實現污水和雜質的分離操作，防止出現堵塞問題，而對于污水雜質分離箱儲存較滿后可通過第一滑槽、滑塊和滾輪、弧形口實現配合，達到便于取出清理操作的目的。
權利要求書
1.污水中水處理控制系統，包括污水處理箱（1），其特征在于：所述污水處理箱（1）的內部底端兩側且兩端均固定連接有支撐塊（302），所述支撐塊（302）的頂端固定連接有第一滑槽（301），所述第一滑槽（301）的內部滑動配合有滑塊（305），所述滑塊（305）的頂端固定連接有污水雜質分離箱（3），所述污水雜質分離箱（3）的外側中部固定連接有濾網（303）；所述污水雜質分離箱（3）的底部兩端均固定連接有弧形口（304），所述弧形口（304）的底端滾動配合有滾輪（4），所述滾輪（4）的兩端均固定連接有連接桿，且連接桿的外部套設有軸承（401）；所述污水處理箱（1）的底部一端固定連接有流通管（102），所述流通管（102）的另一端插接有凈化箱（9），所述凈化箱（9）的內部下方兩側均固定連接有凹槽（7），所述凹槽（7）的內部頂端貼合有吸附層（701），所述吸附層（701）的底端固定連接有凈化層（702），所述凈化層（702）的底端固定連接有活性炭層（703），所述活性炭層（703）的底端固定連接有濾網層（704）。
2.根據權利要求1所述的污水中水處理控制系統，其特征在于：所述污水處理箱（1）的頂端兩側均開設有通孔（6），所述通孔（6）的內部插接有污水進管（2），所述污水進管（2）的底端固定連接有連接管口（201）。
3.根據權利要求1所述的污水中水處理控制系統，其特征在于：所述軸承（401）的底端固定連接有支撐桿（405），所述支撐桿（405）的底端固定連接有支撐板（404），所述支撐板（404）的中部開設有螺紋孔，且螺紋孔的內部螺紋連接有絲杠（406）。
4.根據權利要求3所述的污水中水處理控制系統，其特征在于：所述絲杠（406）的頂端轉動配合有支撐架（402），所述支撐板（404）的兩端滑動配合有第二滑槽（403），所述絲杠（406）的底端固定連接有手輪（407）。
5.根據權利要求4所述的污水中水處理控制系統，其特征在于：所述手輪（407）的外部開設有開口，所述污水處理箱（1）的底端四角均固定連接有支撐腿（101），且支撐腿（101）和污水處理箱（1）固定連接，且支撐腿（101）的數量為四個。
6.根據權利要求1所述的污水中水處理控制系統，其特征在于：所述凈化箱（9）的連接頂端固定連接有驅動電機（901），所述驅動電機（901）驅動端設置有轉軸，且轉軸的外部固定連接有若干攪拌桿（903），所述凈化箱（9）的頂部一端插接有進藥漏斗（902）。
7.根據權利要求1所述的污水中水處理控制系統，其特征在于：所述污水處理箱（1）的前側鉸接有箱門（5），所述箱門（5）的中部固定連接有控制面板（502），所述箱門（5）的中部一側固定連接有把手（501）。
8.根據權利要求1所述的污水中水處理控制系統，其特征在于：所述凈化箱（9）的底端中部固定連接有排水管（904）。
發明內容
（一）解決的技術問題針對現有技術的不足，本發明提供了污水中水處理控制系統，解決了污水堵塞和雜質難清理問題。
（二）技術方案為實現以上目的，本發明通過以下技術方案予以實現：污水中水處理控制系統，包括污水處理箱，所述污水處理箱的內部底端兩側且兩端均固定連接有支撐塊，所述支撐塊的頂端固定連接有第一滑槽，所述第一滑槽的內部滑動配合有滑塊，所述滑塊的頂端固定連接有污水雜質分離箱，所述污水雜質分離箱的外側中部固定連接有濾網；所述污水雜質分離箱的底部兩端均固定連接有弧形口，所述弧形口的底端滾動配合有滾輪，所述滾輪的兩端均固定連接有連接桿，且連接桿的外部套設有軸承；所述污水處理箱的底部一端固定連接有流通管，所述流通管的另一端插接有凈化箱，所述凈化箱的內部下方兩側均固定連接有凹槽，所述凹槽的內部頂端貼合有吸附層，所述吸附層的底端固定連接有凈化層，所述凈化層的底端固定連接有活性炭層，所述活性炭層的底端固定連接有濾網層。
優選的，所述污水處理箱的頂端兩側均開設有通孔，所述通孔的內部插接有污水進管，所述污水進管的底端固定連接有連接管口。
優選的，所述軸承的底端固定連接有支撐桿，所述支撐桿的底端固定連接有支撐板，所述支撐板的中部開設有螺紋孔，且螺紋孔的內部螺紋連接有絲杠。
優選的，所述絲杠的頂端轉動配合有支撐架，所述支撐板的兩端滑動配合有第二滑槽，所述絲杠的底端固定連接有手輪。
優選的，所述手輪的外部開設有開口，所述污水處理箱的底端四角均固定連接有支撐腿，且支撐腿和污水處理箱固定連接，且支撐腿的數量為四個。
優選的，所述凈化箱的連接頂端固定連接有驅動電機，所述驅動電機驅動端設置有轉軸，且轉軸的外部固定連接有若干攪拌桿，所述凈化箱的頂部一端插接有進藥漏斗。
優選的，所述污水處理箱的前側鉸接有箱門，所述箱門的中部固定連接有控制面板，所述箱門的中部一側固定連接有把手。
優選的，所述凈化箱的底端中部固定連接有排水管。

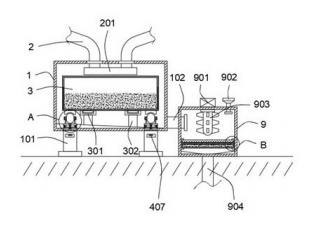

工作原理：在使用時首先通過將污水進管2進行連接污水管，實現污水流通，且流通后進入污水雜質分離箱3的內部，通過污水和雜質均進入污水雜質分離箱3內部后水分通過濾網303實現過濾滲透操作，使其污水通過流通至污水處理箱1的內部，通過污水處理箱1的內部底端傾斜設計，使其水分在水槽內流通至流通管102內部，通過進入凈化箱9的內部，隨后通過進藥漏斗902實現灌入消毒藥，且通過驅動電機901實現驅動，將帶動攪拌桿903實現攪拌操作，在攪拌過程中污水通過緩慢滲透通過進入吸附層701的內部，隨后再次通過凈化層702、活性炭層703和濾網層704實現過濾操作，且過濾后再次通過排水管904實現合理排放作用；在污水雜質分離箱3的內部如儲存較滿后通過打開箱門5，通過轉動手輪407將絲杠406進行轉動，通過絲杠406與絲杠406螺紋轉動配合，達到螺紋上升，通過支撐板404頂起支撐桿405，使其支撐桿405頂部軸承401頂起，使其通過滾輪4與弧形口304貼合，通過第一滑槽301、滑塊305和滾輪4、弧形口304滾動和滑動配合，減少摩擦力作用，使污水雜質分離箱3進行取出，對雜質統一處理操作。
（三）有益效果本發明提供了污水中水處理控制系統。具備以下有益效果：1、本發明、通過污水雜質分離箱灌入污水，通過濾網實現污水和雜質分離操作，防止造成流通時出現堵塞問題，達到便于取出清理操作的目的。
2、本發明、設置有凈化箱，通過凈化箱灌入污水，通過進藥漏斗灌入消毒藥，通過吸附層、凈化層、活性炭層和濾網層實現過濾操作，使其排放達到合理標準。
（發明人：楊寶興;張豐;張磊;張海波;趙宏軍;王亞然;劉恒娥;王寧）
