公布日：2022.11.01
申請日：2022.08.30
分類號：B01D33/11(2006.01)I;B01D33/42(2006.01)I;F16F15/04(2006.01)I
摘要
本發明公開了多層離心過濾工業污水處理裝置，包括儲水結構，所述儲水結構上端面兩側均固定連接有減震器，兩個所述減震器上端面固定連接有離心過濾筒，所述離心過濾筒下端面和儲水結構上端面之間固定連接有兩個減震彈簧，兩個所述減震彈簧分別活動套接在兩個減震器外端，所述離心過濾筒兩側均鉸接有緩沖機構，所述離心過濾筒內端轉動設置有多級過濾機構，所述離心過濾筒上端面一側固定連接有驅動電機，所述驅動電機輸出端固定連接有驅動齒輪。本發明整體結構設計合理，操作使用方便，占地面積小，多級離心過濾效果好，具備減震緩沖保護，使用壽命長多種優點，具有實用性。
權利要求書

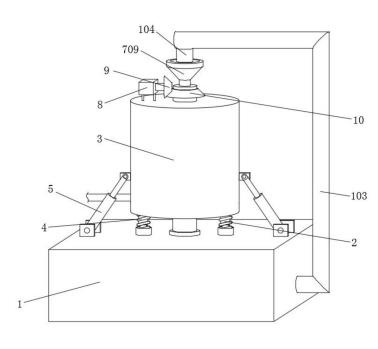

1.多層離心過濾工業污水處理裝置，包括儲水結構(1)，其特征在于，所述儲水結構(1)上端面兩側均固定連接有減震器(2)，兩個所述減震器(2)上端面固定連接有離心過濾筒(3)，所述離心過濾筒(3)下端面和儲水結構(1)上端面之間固定連接有兩個減震彈簧(4)，兩個所述減震彈簧(4)分別活動套接在兩個減震器(2)外端，所述離心過濾筒(3)兩側均鉸接有緩沖機構(5)，所述離心過濾筒(3)內端轉動設置有多級過濾機構(7)，所述離心過濾筒(3)上端面一側固定連接有驅動電機(8)，所述驅動電機(8)輸出端固定連接有驅動齒輪(9)。
2.根據權利要求1所述的多層離心過濾工業污水處理裝置，其特征在于，所述儲水結構(1)包括水槽(101)、抽水泵(102)和供水管(103)，所述抽水泵(102)固定設置在水槽(101)內端，所述抽水泵(102)輸出端與供水管(103)一端固定連接，所述供水管(103)遠離抽水泵(102)一端固定開設有出水口(104)。
3.根據權利要求1所述的多層離心過濾工業污水處理裝置，其特征在于，所述緩沖機構(5)下端鉸接在儲水結構(1)上端面上，所述緩沖機構(5)包括緩沖套筒(501)和緩沖銷(502)，所述緩沖銷(502)滑動套接在緩沖套筒(501)內端且上端貫穿緩沖套筒(501)頂板設置，所述緩沖套筒(501)兩側內壁上均固定開設有限位槽(503)，兩個所述限位槽(503)內端均滑動設置有限位塊(504)，兩個所述限位塊(504)之間固定連接有緩沖墊(505)，所述緩沖墊(505)下端和緩沖套筒(501)底板上端面之間固定連接有避震彈簧(506)，所述緩沖墊(505)上端面與緩沖銷(502)固定連接。
4.根據權利要求1所述的多層離心過濾工業污水處理裝置，其特征在于，所述離心過濾筒(3)靠近下端一側板身上固定套接有出水管(6)。
5.根據權利要求1所述的多層離心過濾工業污水處理裝置，其特征在于，所述多級過濾機構(7)包括離心筒(701)，所述離心筒(701)外壁上固定開設有多個濾孔(702)，所述離心筒(701)靠近上端外壁上固定套接有安裝盤(703)，所述安裝盤(703)下端面分別固定連接有一級濾網(704)和二級濾網(705)，所述離心筒(701)內端固定套接有連接軸承(707)，所述連接軸承(707)內端固定套接有導流管(708)，所述導流管(708)上端貫穿離心筒(701)頂板并固定連接有漏斗(709)。
6.根據權利要求5所述的多層離心過濾工業污水處理裝置，其特征在于，所述二級濾網(705)套設在一級濾網(704)外端，所述離心筒(701)兩側外壁靠近一級濾網(704)下端位置處均固定開設有回流孔(706)。
7.根據權利要求5所述的多層離心過濾工業污水處理裝置，其特征在于，所述漏斗(709)固定設置在出水口(104)下端，所述離心筒(701)外壁上固定套接有從動齒輪(10)，所述從動齒輪(10)與驅動齒輪(9)嚙合。
發明內容
本發明的目的是為了解決現有技術問題，而提出的多層離心過濾工業污水處理裝置。
為了實現上述目的，本發明采用了如下技術方案：
多層離心過濾工業污水處理裝置，包括儲水結構，所述儲水結構上端面兩側均固定連接有減震器，兩個所述減震器上端面固定連接有離心過濾筒，所述離心過濾筒下端面和儲水結構上端面之間固定連接有兩個減震彈簧，兩個所述減震彈簧分別活動套接在兩個減震器外端，所述離心過濾筒兩側均鉸接有緩沖機構，所述離心過濾筒內端轉動設置有多級過濾機構，所述離心過濾筒上端面一側固定連接有驅動電機，所述驅動電機輸出端固定連接有驅動齒輪。
優選的，所述儲水結構包括水槽、抽水泵和供水管，所述抽水泵固定設置在水槽內端，所述抽水泵輸出端與供水管一端固定連接，所述供水管遠離抽水泵一端固定開設有出水口。
優選的，所述緩沖機構下端鉸接在儲水結構上端面上，所述緩沖機構包括緩沖套筒和緩沖銷，所述緩沖銷滑動套接在緩沖套筒內端且上端貫穿緩沖套筒頂板設置，所述緩沖套筒兩側內壁上均固定開設有限位槽，兩個所述限位槽內端均滑動設置有限位塊，兩個所述限位塊之間固定連接有緩沖墊，所述緩沖墊下端和緩沖套筒底板上端面之間固定連接有避震彈簧，所述緩沖墊上端面與緩沖銷固定連接。
優選的，所述離心過濾筒靠近下端一側板身上固定套接有出水管。
優選的，所述多級過濾機構包括離心筒，所述離心筒外壁上固定開設有多個濾孔，所述離心筒靠近上端外壁上固定套接有安裝盤，所述安裝盤下端面分別固定連接有一級濾網和二級濾網，所述離心筒內端固定套接有連接軸承，所述連接軸承內端固定套接有導流管，所述導流管上端貫穿離心筒頂板并固定連接有漏斗。
優選的，所述二級濾網套設在一級濾網外端，所述離心筒兩側外壁靠近一級濾網下端位置處均固定開設有回流孔。
優選的，所述漏斗固定設置在出水口下端，所述離心筒外壁上固定套接有從動齒輪，所述從動齒輪與驅動齒輪嚙合。
與現有技術相比，本發明的有益效果是：
1、本發明中，該裝置通過采用驅動電機帶動驅動齒輪轉動，進一步帶動從動齒輪轉動，進一步帶動離心筒轉動，配合安裝盤實現帶動多級過濾機構進行旋轉，在離心力作用下，污水經過濾孔、一級濾網和二級濾網多重過濾后，從出水管排出，部分沒有通過一級濾網的污水通過回流孔重新流進離心筒內，然后落入到水槽內被抽水泵抽入供水管內進行循環過濾；
2、本發明中，通過設置減震器和減震彈簧配合緩沖機構對運行中的離心過濾筒進行減震緩沖保護，使其運行更加平穩，離心效果更好；
綜上，本發明整體結構設計合理，操作使用方便，占地面積小，多級離心過濾效果好，具備減震緩沖保護，使用壽命長多種優點。
（發明人：吳俊;周昕;李海濱）
