公布日：2022.10.21
申請日：2022.08.19
分類號：C02F3/30(2006.01)I;C02F101/38(2006.01)N;C02F101/30(2006.01)N;C02F101/10(2006.01)N
摘要

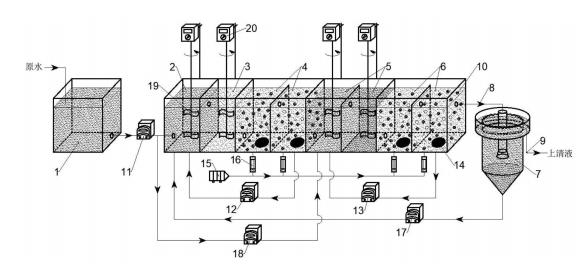

本發明提供了一種基于兩級AO雙回流工藝的污水深度脫氮裝置及運行方法，包括原水箱、主反應器和二沉池，主反應器分隔為依次連通的預缺氧區、厭氧區、第一好氧區、缺氧區和第二好氧區，原水箱通過第一進水泵與預缺氧區和缺氧區的首段連通，第二好氧區末段通過溢流管與二沉池的頂端連通，第一好氧區的末段底部通過第一內回流泵與預缺氧區連通，第二好氧區的末段底部通過第二內回流泵與缺氧區的首段連通，二沉池的底部通過污泥回流泵與預缺氧區連通；第一好氧區和第二好氧區內部的底端均安裝有曝氣盤，曝氣盤外部連通氣泵，每個曝氣盤與氣泵之間均設有轉子流量計，該裝置無需投加外碳源，有效解決城市污水低C/N導致的脫氮效率低的問題。
權利要求書
1.基于兩級AO雙回流工藝的污水深度脫氮裝置，其特征在于，包括依次連通的原水箱、主反應器和二沉池，所述主反應器分隔為依次連通的預缺氧區、厭氧區、第一好氧區、缺氧區和第二好氧區，所述原水箱通過第一進水泵與所述預缺氧區和所述缺氧區的首段連通，第二好氧區末段通過溢流管與所述二沉池的頂端連通，所述第一好氧區的末段底部通過第一內回流泵與所述預缺氧區連通，所述第二好氧區的末段底部通過第二內回流泵與所述缺氧區的首段連通，所述二沉池的底部設有污泥回流口，所述污泥回流口通過污泥回流泵與所述預缺氧區連通；所述第一好氧區和所述第二好氧區內部的底端均安裝有曝氣盤，所述曝氣盤外部連通氣泵，每個所述曝氣盤與所述氣泵之間均設有轉子流量計，所述第一好氧區和所述第二好氧區內部均放置有懸浮空心環填料。
2.根據權利要求1所述的基于兩級AO雙回流工藝的污水深度脫氮裝置，其特征在于，所述第一進水泵與所述缺氧區首段的連通管路上設有第二進水泵。
3.根據權利要求1所述的基于兩級AO雙回流工藝的污水深度脫氮裝置，其特征在于，所述預缺氧區、厭氧區和所述缺氧區內部均設置有攪拌槳，每個所述攪拌槳的頂端均連接有攪拌器。
4.根據權利要求1所述的基于兩級AO雙回流工藝的污水深度脫氮裝置，其特征在于，所述預缺氧區、厭氧區、第一好氧區、缺氧區和第二好氧區的體積之比為1:1:2:2:2。
5.根據權利要求1所述的基于兩級AO雙回流工藝的污水深度脫氮裝置，其特征在于，所述第一好氧區和所述第二好氧區中所述懸浮空心環填料的填充比為30％-40％，孔隙率為95％，比表面為500-1000m2/m3，密度為900-1000kg/m3。
6.根據權利要求1所述的基于兩級AO雙回流工藝的污水深度脫氮裝置，其特征在于，所述預缺氧區、厭氧區、第一好氧區、缺氧區和第二好氧區之間通過連接孔依次連通，所述連接孔依次上下錯位排列。
7.根據權利要求1所述的基于兩級AO雙回流工藝的污水深度脫氮裝置，其特征在于，所述主反應器的的材質為有機玻璃。
8.根據權利要求3所述的基于兩級AO雙回流工藝的污水深度脫氮裝置，其特征在于，所述攪拌器的轉速為70-80rpm。
9.根據權利要求2所述的基于兩級AO雙回流工藝的污水深度脫氮裝置的運行方法，其特征在于，具體包括啟動階段和穩定運行階段；S1：兩級AO主反應器啟動階段；S101：原水由原水箱內通過第一進水泵進入主反應器的預缺氧區，同時與原水一同進入預缺氧區的還有來自二沉池的回流污泥，反硝化菌利用進水中的有機物及回流污泥中殘留的硝態氮進行反硝化；S102：混合液進入?yún)捬鯀^(qū)，含氮有機物在厭氧區發生氨化作用分解轉化為氨氮，同時，厭氧區內存在的反硝化聚磷菌能夠進行內碳源儲存，為后續缺氧反硝化提供部分碳源；S103：混合液進入第一好氧區發生硝化反應，通過轉子流量計控制溶解氧的濃度；S104：混合液由第一好氧區進入缺氧區，缺氧區的硝化液在反硝化菌作用下進行脫氮；S105：混合液由缺氧區進入第二好氧區再次發生硝化反應，溶解氧的存在使懸浮空心環填料及懸浮污泥處于流化狀態，進而改善污泥的沉降性能，同時第二好氧區的溶解氧能夠吹脫缺氧區反硝化作用產生的氮氣，部分混合液通過第二內回流泵回流到缺氧區的硝化液在反硝化菌的作用下進一步脫氮，此時第二內回流比設置為200％；S106：混合液由第二好氧區進入二沉池進行泥水分離，二沉池中的上清液進行排放，二沉池底部分離的部分污泥通過污泥回流泵回流到預缺氧區；S2：系統穩定運行階段：待主反應器系統的原水均為生活污水的條件下啟動運行時；S201：將原水箱出口端設置為分段進水，啟動第二進水泵，調節第二進水泵轉速，預缺氧區和缺氧區的原水進水體積比為1:1，以補充缺氧區反硝化菌利用的碳源；S202：開啟第一內回流泵，使第一好氧區末段的部分硝化液回流至預缺氧區，緩解缺氧區反硝化菌的壓力的同時也能利用原水中的碳源；S203：隨著反應的進行，進入缺氧區的混合液中有機物含量減少，將第一內回流比調整為150％，將第二內回流比調整為100％，以平衡各反應區的進水流量，減少回流硝化液中溶解氧對缺氧環境的影響。
10.根據權利要求9所述的基于兩級AO雙回流工藝的污水深度脫氮裝置的運行方法，其特征在于，系統啟動前期，步驟S101中的原水采用人工配水，其中NH4Cl濃度為190.8mg/L，所對應的NH4+-N為50.0mg/L；葡萄糖濃度為141.5mg/L，所對應的COD當量為150.0mg/L；KH2PO4濃度為44.0mg/L，所對應的PO43--P為10.0mg/L；NaHCO3濃度為800.0mg/L，pH值控制在7.0-8.0，在此期間內，每天監測主反應器進出水NH4+、NO3-及COD濃度，待出水各指標穩定后，逐漸增加生活污水的比例，直至原水全部為生活污水。
發明內容
本發明的目的在于提供一種基于兩級AO雙回流工藝的污水深度脫氮裝置及運行方法，以解決目前城市污水處理廠存在的運行成本高、碳源不足、出水總氮難以穩定達標等問題。
本發明提供一種基于兩級AO雙回流工藝的污水深度脫氮裝置，包括依次連通的原水箱、主反應器和二沉池，所述主反應器分隔為依次連通的預缺氧區、厭氧區、第一好氧區、缺氧區和第二好氧區，所述原水箱通過第一進水泵與所述預缺氧區和所述缺氧區的首段連通，第二好氧區末段通過溢流管與所述二沉池的頂端連通，所述第一好氧區的末段底部通過第一內回流泵與所述預缺氧區連通，所述第二好氧區的末段底部通過第二內回流泵與所述缺氧區的首段連通，所述二沉池的底部設有污泥回流口，所述污泥回流口通過污泥回流泵與所述預缺氧區連通；
所述第一好氧區和所述第二好氧區內部的底端均安裝有曝氣盤，所述曝氣盤外部連通氣泵，每個所述曝氣盤與所述氣泵之間均設有轉子流量計，所述第一好氧區和所述第二好氧區內部均放置有懸浮空心環填料。
進一步的，所述第一進水泵與所述缺氧區首段的連通管路上設有第二進水泵。
進一步的，所述預缺氧區、厭氧區和所述缺氧區內部均設置有攪拌槳，每個所述攪拌槳的頂端均連接有攪拌器。
進一步的，所述預缺氧區、厭氧區、第一好氧區、缺氧區和第二好氧區的體積之比為1:1:2:2:2。
進一步的，所述第一好氧區和所述第二好氧區中所述懸浮空心環填料的填充比為30％-40％，孔隙率為95％，比表面為500-1000m2/m3，密度為900-1000kg/m3。
進一步的，所述預缺氧區、厭氧區、第一好氧區、缺氧區和第二好氧區之間通過連接孔依次連通，所述連接孔依次上下錯位排列。
進一步的，所述主反應器的的材質為有機玻璃。
進一步的，所述攪拌器的轉速為70-80rpm。
一種基于兩級AO雙回流工藝的污水深度脫氮裝置的運行方法，其特征在于，具體包括啟動階段和穩定運行階段；
S1：兩級AO主反應器啟動階段；
S101：原水由原水箱內通過第一進水泵進入主反應器的預缺氧區，同時與原水一同進入預缺氧區的還有來自二沉池的回流污泥，反硝化菌利用進水中的有機物及回流污泥中殘留的硝態氮進行反硝化；
S102：混合液進入?yún)捬鯀^(qū)，含氮有機物在厭氧區發生氨化作用分解轉化為氨氮，同時，厭氧區內存在的反硝化聚磷菌能夠進行內碳源儲存，為后續缺氧反硝化提供部分碳源；
S103：混合液進入第一好氧區發生硝化反應，通過轉子流量計控制溶解氧的濃度；
S104：混合液由第一好氧區進入缺氧區，缺氧區的硝化液在反硝化菌作用下進行脫氮；
S105：混合液由缺氧區進入第二好氧區再次發生硝化反應，溶解氧的存在使懸浮空心環填料及懸浮污泥處于流化狀態，進而改善污泥的沉降性能，同時第二好氧區的溶解氧能夠吹脫缺氧區反硝化作用產生的氮氣，部分混合液通過第二內回流泵回流到缺氧區的硝化液在反硝化菌的作用下進一步脫氮，此時第二內回流比設置為200％；
S106：混合液由第二好氧區進入二沉池進行泥水分離，二沉池中的上清液進行排放，二沉池底部分離的部分污泥通過污泥回流泵回流到預缺氧區；
S2：系統穩定運行階段：待主反應器系統的原水均為生活污水的條件下啟動運行時；
S201：將原水箱出口端設置為分段進水，啟動第二進水泵，調節第二進水泵轉速，預缺氧區和缺氧區的原水進水體積比為1:1，以補充缺氧區反硝化菌利用的碳源；
S202：開啟第一內回流泵，使第一好氧區末段的部分硝化液回流至預缺氧區，緩解缺氧區反硝化菌的壓力的同時也能利用原水中的碳源；
S203：隨著反應的進行，進入缺氧區的混合液中有機物含量減少，將第一內回流比調整為150％，將第二內回流比調整為100％，以平衡各反應區的進水流量，減少回流硝化液中溶解氧對缺氧環境的影響。
進一步的，系統啟動前期，步驟S101中的原水采用人工配水，其中NH4Cl濃度為190.8mg/L，所對應的NH4+-N為50.0mg/L；葡萄糖濃度為141.5mg/L，所對應的COD當量為150.0mg/L；KH2PO4濃度為44.0mg/L，所對應的PO43--P為10.0mg/L；NaHCO3濃度為800.0mg/L，pH值控制在7.0-8.0，在此期間內，每天監測主反應器進出水NH4+、NO3-及COD濃度，待出水各指標穩定后，逐漸增加生活污水的比例，直至原水全部為生活污水。
本發明的技術方案與現有技術相比，有益效果是：通過設置雙回流的策略，可有效提高原水中碳源的利用率，同時，兩級AO工藝的結合也能夠強化反硝化脫氮過程，另外，預缺氧區及分段進水的設置在減少溶解氧對缺氧環境影響的同時，也能降低碳源投加等運行成本，最終達到城市污水深度脫氮的目的。本發明工藝流程簡單，無需投加外碳源，能夠有效解決城市污水低C/N導致的脫氮效率低的問題。
（發明人：夏楊;劉曉靜;張云富;張翀;郭釗搏;王宗葳;袁敏航）
