公布日：2022.12.30
申請日：2022.10.17
分類號：C02F9/04(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開了高鹽高濃度難降解有機廢水處理設備，涉及有機廢水處理技術領域；而本發明包括盛水箱體，盛水箱體的底端一側連通設有出水管道，且出水管道上固定安裝有控制閥門，盛水箱體的頂端滑動安裝有混合筒體，且混合筒體的內腔中固定安裝有混合機構，混合機構上設有與混合筒體配合使用的清理機構，且清理機構呈對稱結構，盛水箱體的頂端設有與混合筒體配合使用的往復機構；在混合機構與清理機構的協調作用下，能夠使清理刮板配合混合轉板將高鹽高濃度難降解有機廢水、硫酸亞鐵與雙氧水進行充分混合攪拌，且清理刮板能夠與混合筒體的內壁相接觸，從而能夠?qū)⒒旌贤搀w內壁附著的雜質去除，進而能夠避免出現雜質粘附混合筒體內壁的現象出現。
權利要求書

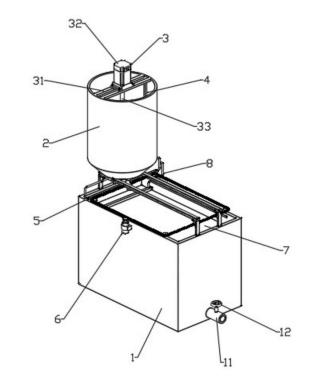

1.高鹽高濃度難降解有機廢水處理設備，包括盛水箱體(1)，其特征在于：所述盛水箱體(1)的頂端滑動安裝有混合筒體(2)，且混合筒體(2)的內腔中固定安裝有混合機構(3)，所述混合機構(3)上設有與混合筒體(2)配合使用的清理機構(4)，且清理機構(4)呈對稱結構，所述盛水箱體(1)的頂端設有與混合筒體(2)配合使用的往復機構(5)，且盛水箱體(1)的一側上端設有與往復機構(5)搭配使用的驅動機構(6)，所述盛水箱體(1)的內腔上端固定安裝有與混合筒體(2)配合使用的過濾網板(7)，且盛水箱體(1)上滑動安裝有與過濾網板(7)以及往復機構(5)配合使用的防堵塞機構(8)。
2.如權利要求1所述的高鹽高濃度難降解有機廢水處理設備，其特征在于，所述盛水箱體(1)的底端一側連通設有出水管道(11)，且出水管道(11)上固定安裝有控制閥門(12)。
3.如權利要求1所述的高鹽高濃度難降解有機廢水處理設備，其特征在于，所述混合筒體(2)的底端連通設有導水管道(21)，且導水管道(21)靠近盛水箱體(1)的一端連通設有對稱分布的Z型管道(22)。
4.如權利要求2所述的高鹽高濃度難降解有機廢水處理設備，其特征在于，所述盛水箱體(1)的頂端兩側均固定安裝有對稱設置的L型支架(23)，且L型支架(23)上固定安裝有配合使用的楔形撐塊(24)，所述L型支架(23)遠離盛水箱體(1)的一端固定安裝有導向滑軌(25)，且導向滑軌(25)上滑動套接有導向滑塊(26)，所述導向滑塊(26)與混合筒體(2)的底端固定連接。
5.如權利要求1所述的高鹽高濃度難降解有機廢水處理設備，其特征在于，所述混合機構(3)包括橫向撐板(31)，所述橫向撐板(31)固定安裝在混合筒體(2)的內腔頂部，且橫向撐板(31)呈對稱結構，兩個所述橫向撐板(31)遠離盛水箱體(1)的一側固定安裝有第一伺服電機(32)，所述第一伺服電機(32)輸出端的末端固定連接有混合轉桿(33)，且混合轉桿(33)轉動安裝在混合筒體(2)的內腔中，所述混合轉桿(33)上固定安裝有對稱分布的混合轉板(34)。
6.如權利要求5所述的高鹽高濃度難降解有機廢水處理設備，其特征在于，所述清理機構(4)包括防水電動推桿(41)，所述防水電動推桿(41)固定安裝在遠離盛水箱體(1)的混合轉板(34)相對側的底端，且防水電動推桿(41)輸出端的末端固定連接有第一T型塊(42)，且第一T型塊(42)的外側轉動套接有第一U型塊(43)，所述第一U型塊(43)遠離防水電動推桿(41)的一側固定連接有驅動轉板(44)，且驅動轉板(44)靠近盛水箱體(1)的一端固定連接有第二U型塊(45)，所述第二U型塊(45)的內側轉動連接有第二T型塊(46)，所述混合轉板(34)上貫穿開設有連接穿槽(35)，且相鄰連接穿槽(35)內滑動安裝有清理刮板(47)，所述第二T型塊(46)與清理刮板(47)固定連接。
7.如權利要求6所述的高鹽高濃度難降解有機廢水處理設備，其特征在于，所述清理刮板(47)的兩側均固定安裝有導向滑柱(48)，且混合轉板(34)上貫穿開設有對稱設置的導向滑槽(36)，所述導向滑柱(48)滑動插設在導向滑槽(36)內。
8.如權利要求4所述的高鹽高濃度難降解有機廢水處理設備，其特征在于，所述往復機構(5)包括垂向轉柱(51)與第一連接側桿(52)，所述垂向轉柱(51)轉動插設在盛水箱體(1)的頂端，且垂向轉柱(51)呈對稱結構，所述垂向轉柱(51)的頂端固定套接有第一鏈輪(53)，且四個第一鏈輪(53)的外側嚙合套接有驅動鏈條(54)，所述驅動鏈條(54)上轉動安裝有驅動立柱(55)，且驅動立柱(55)遠離盛水箱體(1)的一端轉動套設有橫向滑板(56)，所述第一連接側桿(52)固定安裝在導向滑塊(26)的相背側，且兩個第一連接側桿(52)靠近盛水箱體(1)的一端之間固定安裝有回型驅動框(57)，所述橫向滑板(56)滑動卡設在回型驅動框(57)內，所述Z型管道(22)以回型驅動框(57)的中心呈鏡像分布，且Z型管道(22)的底端高于驅動鏈條(54)的頂端。
9.如權利要求8所述的高鹽高濃度難降解有機廢水處理設備，其特征在于，所述驅動機構(6)包括安裝支座(61)，所述安裝支座(61)固定安裝在盛水箱體(1)的一側頂端，且安裝支座(61)內固定插設有第二伺服電機(62)，所述第二伺服電機(62)輸出端的末端固定套接有第二鏈輪(63)，且第二鏈輪(63)與驅動鏈條(54)相嚙合。
10.如權利要求9所述的高鹽高濃度難降解有機廢水處理設備，其特征在于，所述防堵塞機構(8)包括第二連接側桿(81)，所述第二連接側桿(81)與遠離安裝支座(61)的第一連接側桿(52)固定連接，所述盛水箱體(1)遠離第二伺服電機(62)的一側上端貫穿開設有連接通槽(13)，且第二連接側桿(81)滑動插設在連接通槽(13)內，所述第二連接側桿(81)遠離第一連接側桿(52)的一端固定連接有清潔刮板(82)，且清潔刮板(82)與過濾網板(7)相貼合。
發明內容
為了解決現有處理設備使用時易出現雜質粘附混合筒體內壁的現象、過濾處理效率較低的現象以及易出現過濾網板大面積堵塞的問題；本發明的目的在于提供高鹽高濃度難降解有機廢水處理設備。
為解決上述技術問題，本發明采用如下技術方案：高鹽高濃度難降解有機廢水處理設備，包括盛水箱體，盛水箱體的底端一側連通設有出水管道，且出水管道上固定安裝有控制閥門，盛水箱體的頂端滑動安裝有混合筒體，且混合筒體的內腔中固定安裝有混合機構，混合機構上設有與混合筒體配合使用的清理機構，且清理機構呈對稱結構，盛水箱體的頂端設有與混合筒體配合使用的往復機構，且盛水箱體的一側上端設有與往復機構搭配使用的驅動機構，盛水箱體的內腔上端固定安裝有與混合筒體配合使用的過濾網板，且盛水箱體上滑動安裝有與過濾網板以及往復機構配合使用的防堵塞機構。
優選地，混合筒體的底端連通設有導水管道，且導水管道靠近盛水箱體的一端連通設有對稱分布的Z型管道，盛水箱體的頂端兩側均固定安裝有對稱設置的L型支架，且L型支架上固定安裝有配合使用的楔形撐塊，L型支架遠離盛水箱體的一端固定安裝有導向滑軌，且導向滑軌上滑動套接有導向滑塊，導向滑塊與混合筒體的底端固定連接。
優選地，混合機構包括橫向撐板，橫向撐板固定安裝在混合筒體的內腔頂部，且橫向撐板呈對稱結構，兩個橫向撐板遠離盛水箱體的一側固定安裝有第一伺服電機，第一伺服電機輸出端的末端固定連接有混合轉桿，且混合轉桿轉動安裝在混合筒體的內腔中，混合轉桿上固定安裝有對稱分布的混合轉板。
優選地，清理機構包括防水電動推桿，防水電動推桿固定安裝在遠離盛水箱體的混合轉板相對側的底端，且防水電動推桿輸出端的末端固定連接有第一T型塊，且第一T型塊的外側轉動套接有第一U型塊，第一U型塊遠離防水電動推桿的一側固定連接有驅動轉板，且驅動轉板靠近盛水箱體的一端固定連接有第二U型塊，第二U型塊的內側轉動連接有第二T型塊，混合轉板上貫穿開設有連接穿槽，且相鄰連接穿槽內滑動安裝有清理刮板，第二T型塊與清理刮板固定連接，清理刮板的兩側均固定安裝有導向滑柱，且混合轉板上貫穿開設有對稱設置的導向滑槽，導向滑柱滑動插設在導向滑槽內。
優選地，往復機構包括垂向轉柱與第一連接側桿，垂向轉柱轉動插設在盛水箱體的頂端，且垂向轉柱呈對稱結構，垂向轉柱的頂端固定套接有第一鏈輪，且四個第一鏈輪的外側嚙合套接有驅動鏈條，驅動鏈條上轉動安裝有驅動立柱，且驅動立柱遠離盛水箱體的一端轉動套設有橫向滑板，第一連接側桿固定安裝在導向滑塊的相背側，且兩個第一連接側桿靠近盛水箱體的一端之間固定安裝有回型驅動框，橫向滑板滑動卡設在回型驅動框內，Z型管道以回型驅動框的中心呈鏡像分布，且Z型管道的底端高于驅動鏈條的頂端，驅動機構包括安裝支座，安裝支座固定安裝在盛水箱體的一側頂端，且安裝支座內固定插設有第二伺服電機，第二伺服電機輸出端的末端固定套接有第二鏈輪，且第二鏈輪與驅動鏈條相嚙合。
優選地，防堵塞機構包括第二連接側桿，第二連接側桿與遠離安裝支座的第一連接側桿固定連接，盛水箱體遠離第二伺服電機的一側上端貫穿開設有連接通槽，且第二連接側桿滑動插設在連接通槽內，第二連接側桿遠離第一連接側桿的一端固定連接有清潔刮板，且清潔刮板與過濾網板相貼合。
與現有技術相比，本發明的有益效果在于：
1、在混合機構與清理機構的協調作用下，能夠使清理刮板配合混合轉板將高鹽高濃度難降解有機廢水、硫酸亞鐵與雙氧水進行充分混合攪拌，且清理刮板能夠與混合筒體的內壁相接觸，從而能夠?qū)⒒旌贤搀w內壁附著的雜質去除，進而能夠避免出現雜質粘附混合筒體內壁的現象出現；
2、在往復機構與驅動機構的協調作用下，能夠通過第一連接側桿、導向滑塊與導向滑軌的配合使用帶動混合筒體做間歇性的往復運動，從而能夠使混合后的高鹽高濃度難降解有機廢水、硫酸亞鐵與雙氧水均勻?qū)蜻^(guò)濾網板上表面，進而能夠?qū)崿F(xiàn)高效快速的過濾處理；
3、通過防堵塞機構的設置，能夠帶動清潔刮板做間歇性的往復運動，從而能夠?qū)⑦^(guò)濾網板上表面攔截的雜質推至過濾網板的兩端，進而能夠避免過濾網板出現大面積堵塞的現象，進一步能夠保障過濾作業的正常開展。
（發明人：王雪峰;周艷）
