公布日：2022.03.01
申請日：2021.11.30
分類號：B01D36/02(2006.01)I
摘要
本發明涉及一種高效PTA母液廢水深度處理及鈷錳回收系統，它包括依次相連的母液過濾器、一段調節罐、除鐵過濾器、二段調節罐、鈷錳過濾器和污水處理單元，在所述一段調節罐和二段調節罐之間設有堿液罐。本發明采用分段式處理，除鐵效果好，污水符合排放標準，整體效率高。
權利要求書

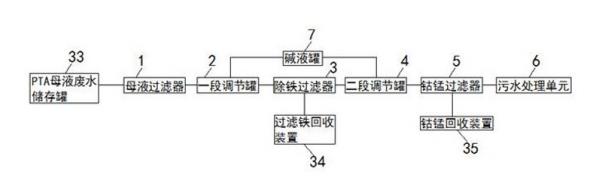

1.一種高效PTA母液廢水深度處理及鈷錳回收系統，其特征在于：它包括依次相連的母液過濾器（1）、一段調節罐（2）、除鐵過濾器（3）、二段調節罐（4）、鈷錳過濾器（5）和污水處理單元（6），在所述一段調節罐（2）和二段調節罐（4）之間設有堿液罐（7），所述除鐵過濾器（3）包括殼體（8），在所述殼體（8）上端設置有連接其內部的排氣管（9），所述殼體（8）的內部下側設置有多孔板（10），所述多孔板（10）上均布有水帽（11），所述多孔板（10）的上側設置有石英砂層（12），所述石英砂層（12）的上側殼體（8）外壁上設置有與連接管（13）上端連接的開口，所述連接管（13）的下端通過三通管連接有進水口（14）和反洗排水口（15），位于多孔板（10）下側的殼體（8）的側壁上設置有四通管，所述四通管上連接有反洗進水口（16）、正洗排水口（17）、產水出口（18），所述多孔板（10）下側的殼體（8）的側壁上還設置有進氣口（19），所述污水處理單元（6）包括原水桶（20）和清理組件（21），所述原水桶（20）設置多個，所述原水桶（20）包括桶體（22）和密封蓋（23），且密封蓋（23）密封設置在桶體（22）下端，所述原水桶（20）上端接有進水管（24），且原水桶（20）下端接有出水管（25），所述出水管（25）通過水泵（26）與二次處理組件（27）連接，所述清理組件（21）包括的隔網濾芯（28）固定連接在密封蓋（23）內側，且隔網濾芯（28）設置在桶體（22）內部，所述密封蓋（23）中央位置螺紋連接有螺桿（29），且螺桿（29）上端轉動連接在桶體（22）內部上端中央位置，所述螺桿（29）下端連接有定位座（30），且定位座（30）內置有驅動組件，所述驅動組件包括的水平錐形齒輪（31）固定連接在螺桿（29）下端周側，且水平錐形齒輪（31）嚙合連接有垂直錐形齒輪（32），所述垂直錐形齒輪（32）與外界驅動端連接。
2.根據權利要求1所述的高效PTA母液廢水深度處理及鈷錳回收系統，其特征在于：在所述母液過濾器（1）前端設有PTA母液廢水儲存罐（33），在所述除鐵過濾器（3）下方設有過濾鐵回收裝置（34），在所述鈷錳過濾器（5）下方設有鈷錳回收裝置（35）。
3.根據權利要求1所述的高效PTA母液廢水深度處理及鈷錳回收系統，其特征在于：在所述殼體（8）上設有觀察窗（36），在所述進氣口（19）上設有控制閥（37）。
4.根據權利要求1所述的高效PTA母液廢水深度處理及鈷錳回收系統，其特征在于：所述原水桶（20）上下端周側固定連接有定位環（38），且定位環（38）通過固定配件與外界接觸面之間固定連接，所述隔網濾芯（28）呈圓筒狀設置，且隔網濾芯（28）周側呈鏤空設置，所述隔網濾芯（28）與桶體（22）內側壁之間呈間隙設置。
發明內容
發明目的：本發明的目的是為了克服現有技術中的不足，提供一種分段式處理，除鐵效果好，污水符合排放標準，整體效率高的高效PTA母液廢水深度處理及鈷錳回收系統。
技術方案：為了解決上述技術問題，本發明所述的一種高效PTA母液廢水深度處理及鈷錳回收系統，它包括依次相連的母液過濾器、一段調節罐、除鐵過濾器、二段調節罐、鈷錳過濾器和污水處理單元，在所述一段調節罐和二段調節罐之間設有堿液罐，所述除鐵過濾器包括殼體，在所述殼體上端設置有連接其內部的排氣管，所述殼體的內部下側設置有多孔板，所述多孔板上均布有水帽，所述多孔板的上側設置有石英砂層，所述石英砂層的上側殼體外壁上設置有與連接管上端連接的開口，所述連接管的下端通過三通管連接有進水口和反洗排水口，位于多孔板下側的殼體的側壁上設置有四通管，所述四通管上連接有反洗進水口、正洗排水口、產水出口，所述多孔板下側的殼體的側壁上還設置有進氣口，所述污水處理單元包括原水桶和清理組件，所述原水桶設置多個，所述原水桶包括桶體和密封蓋，且密封蓋密封設置在桶體下端，所述原水桶上端接有進水管，且原水桶下端接有出水管，所述出水管通過水泵與二次處理組件連接，所述清理組件包括的隔網濾芯固定連接在密封蓋內側，且隔網濾芯設置在桶體內部，所述密封蓋中央位置螺紋連接有螺桿，且螺桿上端轉動連接在桶體內部上端中央位置，所述螺桿下端連接有定位座，且定位座內置有驅動組件，所述驅動組件包括的水平錐形齒輪固定連接在螺桿下端周側，且水平錐形齒輪嚙合連接有垂直錐形齒輪，所述垂直錐形齒輪與外界驅動端連接。
進一步地，在所述母液過濾器前端設有PTA母液廢水儲存罐，在所述除鐵過濾器下方設有過濾鐵回收裝置，在所述鈷錳過濾器下方設有鈷錳回收裝置。
進一步地，在所述殼體上設有觀察窗，在所述進氣口上設有控制閥。
進一步地，所述原水桶上下端周側固定連接有定位環，且定位環通過固定配件與外界接觸面之間固定連接，所述隔網濾芯呈圓筒狀設置，且隔網濾芯周側呈鏤空設置，所述隔網濾芯與桶體內側壁之間呈間隙設置。
有益效果：本發明與現有技術相比，其顯著優點是：本發明整體結構設置合理，采用母液過濾器、一段調節罐、除鐵過濾器、二段調節罐、鈷錳過濾器和污水處理單元，分段式處理，整體處理效果好，除鐵過濾器采用多孔板加水帽式結構，這種結構使布水更均勻，不會產生偏流，濾料不容易亂層，不容易跑漏，出水水質有很大提高，除鐵效果好，污水處理單元中通過設置多個原水桶，實現便于工作人員后期維護的效果，解決現有的原水桶在維護時需要關閉設備，將原水桶內部清理完成之后再重啟設備，過程耗費時間，降低污水處理效率，通過設置清理組件以及驅動組件，具有降低工作人員勞動強度，提高清理效率的效果，解決了傳統的原水桶在清理時需要人工使用清理打撈器具對其內部進行清理，耗費人力的同時效率較低，本系統運行平穩可靠，可以回收PA、PT酸，去除大量鈷錳離子，符合實際使用要求。
（發明人：俞盛;朱吉祥;孫軍彪;周孟林）
