公布日：2022.12.23
申請日：2022.09.28
分類號：C02F3/02(2006.01)I;C02F3/28(2006.01)I;C02F3/00(2006.01)I;C02F11/00(2006.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種污水生物處理裝置，包括：依次連接的厭氧反應池、三相接觸生物高好氧塔、缺氧深度脫氮反應池和污泥沉淀池，還包括：硝化液收集槽、硝化液釋氧槽和真空泵；硝化液收集槽和硝化液釋氧槽依次連接在三相接觸生物高好氧塔與缺氧深度脫氮反應池之間，硝化液釋氧槽的排氣口與真空泵的進氣口連接。本方案在原有污水生物處理裝置的基礎上，增設了硝化液收集槽、硝化液釋氧槽和真空泵，以便于通過真空泵的抽吸使得硝化液釋氧槽內形成微負壓，便于加速釋放高溶解硝化液中的溶解氧，以使得硝化液中高氧濃度快速成為低溶解氧濃度，確保厭氧、缺氧工序溶解氧濃度達到<0.4mg/l的水平，避免影響厭氧微生物或缺氧微生物的活性。
權利要求書

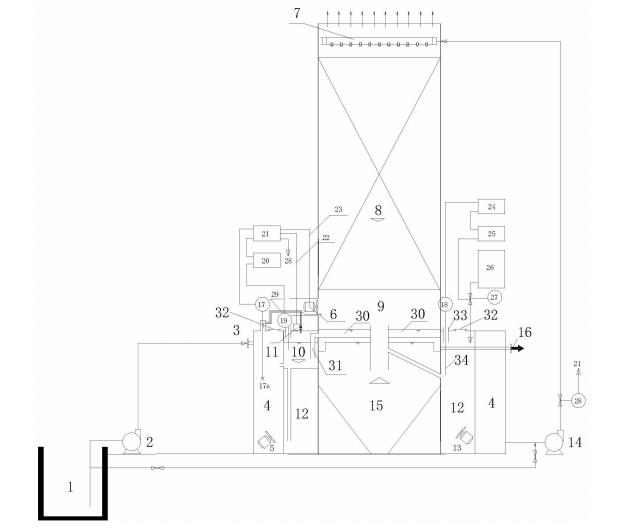

1.一種污水生物處理裝置，包括：依次連接的厭氧反應池(4)、三相接觸生物高好氧塔、缺氧深度脫氮反應池(12)和污泥沉淀池(15)，其特征在于，還包括：硝化液收集槽(30)、硝化液釋氧槽(10)和真空泵(11)；所述硝化液收集槽(30)和所述硝化液釋氧槽(10)依次連接在所述三相接觸生物高好氧塔與所述缺氧深度脫氮反應池(12)之間，所述硝化液釋氧槽(10)的排氣口與所述真空泵(11)的進氣口連接。
2.根據權利要求1所述的污水生物處理裝置，其特征在于，還包括：缺氧池COD總氮采樣管(34)、缺氧池采樣泵(18)、缺氧池COD總氮檢測儀(24)、第二數采儀(25)、碳源加藥箱(26)和碳源投加控制閥(27)；所述缺氧池COD總氮采樣管(34)的進水口設置于所述缺氧深度脫氮反應池(12)內，出水口位于所述缺氧深度脫氮反應池(12)外與所述缺氧池采樣泵(18)的進口連接；所述缺氧池采樣泵(18)的出口與所述缺氧池COD總氮檢測儀(24)連接；所述碳源投加控制閥(27)的進口與所述碳源加藥箱(26)的出口連接，出口設置于所述缺氧深度脫氮反應池(12)內；所述第二數采儀(25)分別與所述缺氧池COD總氮檢測儀(24)和所述碳源投加控制閥(27)通訊連接，且能夠根據所述缺氧池COD總氮檢測儀(24)的檢測值，控制所述碳源投加控制閥(27)的開度。
3.根據權利要求1所述的污水生物處理裝置，其特征在于，所述三相接觸生物高好氧塔、所述硝化液收集槽(30)和所述污泥沉淀池(15)均為筒形結構，且由上往下依次相鄰設置；所述厭氧反應池(4)和所述缺氧深度脫氮反應池(12)均為環形結構，且所述缺氧深度脫氮反應池(12)圍繞所述污泥沉淀池(15)的外壁設置，所述厭氧反應池(4)圍繞所述缺氧深度脫氮反應池(12)的外壁設置；所述硝化液釋氧槽(10)設置于所述缺氧深度脫氮反應池(12)的頂部；所述污水生物處理裝置還包括第二厭氧提升泵(14)；所述第二厭氧提升泵(14)連接在所述厭氧反應池(4)與所述三相接觸生物高好氧塔之間。
4.根據權利要求3所述的污水生物處理裝置，其特征在于，還包括：厭氧池DO監測儀(17)和第一數采儀(21)；所述厭氧池DO監測儀(17)的監測端設置于所述厭氧反應池(4)內；所述第一數采儀(21)分別與所述厭氧池DO監測儀(17)和所述第二厭氧提升泵(14)通訊連接，且能夠根據所述厭氧池DO監測儀(17)的監測值，控制所述第二厭氧提升泵(14)流量控制閥的開度。
5.根據權利要求4所述的污水生物處理裝置，其特征在于，還包括：釋氧槽采樣管、釋氧槽COD總氮采氧泵(19)和釋氧槽COD總氮檢測儀(20)；所述釋氧槽采樣管的進水口設置于所述硝化液釋氧槽(10)內，出水口位于所述硝化液釋氧槽(10)外與所述釋氧槽COD總氮采氧泵(19)的進口連接；所述釋氧槽COD總氮采氧泵(19)的出口與所述釋氧槽COD總氮檢測儀(20)連接；所述第一數采儀(21)與所述釋氧槽COD總氮檢測儀(20)通訊連接，且能夠根據所述釋氧槽COD總氮檢測儀(20)的檢測值，控制所述第二厭氧提升泵(14)流量控制閥的開度。
6.根據權利要求3所述的污水生物處理裝置，其特征在于，所述三相接觸生物高好氧塔包括：塔體，和由上往下依次設置于所述塔體內的的布水區(7)、高氧三相生物接觸反應區(8)和通風區(9)；所述第二厭氧提升泵(14)連接在所述厭氧反應池(4)與所述布水區(7)之間；所述通風區(9)的底部與所述硝化液收集槽(30)連通。
7.根據權利要求6所述的污水生物處理裝置，其特征在于，所述布水區(7)包括蓄水盤；所述蓄水盤的側壁開設有用于與所述第二厭氧提升泵(14)連接的進水口，底部均勻開設有多個穿孔，且每個所述穿孔內均設有內溢傘淋水嘴。
8.根據權利要求7所述的污水生物處理裝置，其特征在于，所述內溢傘淋水嘴包括：設置于所述穿孔的內壁的溢水圈(7a)；所述溢水圈(7a)的頂部低于所述蓄水盤的周側壁；設置于所述溢水圈(7a)的頂部的若干個鋸齒狀溢水口(7b)；通過支撐條(7d)與所述溢水圈(7a)的底部固定連接，且位于所述蓄水盤底部的下方的傘形分水錐(7e)。
9.根據權利要求6所述的污水生物處理裝置，其特征在于，所述塔體的側壁開設有與所述通風區(9)連通的通風區進氣口，所述通風區進氣口設置有電風扇(6)；所述厭氧反應池(4)的排氣口和所述缺氧深度脫氮反應池(12)的排氣口均連通于所述通風區進氣口。
10.根據權利要求3所述的污水生物處理裝置，其特征在于，所述硝化液釋氧槽(10)的第一出水口與所述缺氧深度脫氮反應池(12)的進水口連接，第二出水口與所述厭氧反應池(4)的第二進水口連接。
發明內容
有鑒于此，本發明提供了一種污水生物處理裝置，在原有污水生物處理裝置的基礎上，增設了硝化液收集槽、硝化液釋氧槽和真空泵，以便于通過真空泵的抽吸使得硝化液釋氧槽內形成微負壓，便于加速釋放高溶解硝化液中的溶解氧，以使得硝化液中高氧濃度快速成為低溶解氧濃度，避免影響厭氧微生物或缺氧微生物的活性。
為實現上述目的，本發明提供如下技術方案：
一種污水生物處理裝置，包括：依次連接的厭氧反應池、三相接觸生物高好氧塔、缺氧深度脫氮反應池和污泥沉淀池，還包括：硝化液收集槽、硝化液釋氧槽和真空泵；
所述硝化液收集槽和所述硝化液釋氧槽依次連接在所述三相接觸生物高好氧塔與所述缺氧深度脫氮反應池之間，所述硝化液釋氧槽的排氣口與所述真空泵的進氣口連接。
優選地，還包括：缺氧池COD總氮采樣管、缺氧池采樣泵、缺氧池COD總氮檢測儀、第二數采儀、碳源加藥箱和碳源投加控制閥；
所述缺氧池COD總氮采樣管的進水口設置于所述缺氧深度脫氮反應池內，出水口位于所述缺氧深度脫氮反應池外與所述缺氧池采樣泵的進口連接；所述缺氧池采樣泵的出口與所述缺氧池COD總氮檢測儀連接；所述碳源投加控制閥的進口與所述碳源加藥箱的出口連接，出口設置于所述缺氧深度脫氮反應池內；
所述第二數采儀分別與所述缺氧池COD總氮檢測儀和所述碳源投加控制閥通訊連接，且能夠根據所述缺氧池COD總氮檢測儀的檢測值，控制所述碳源投加控制閥的開度。
優選地，所述三相接觸生物高好氧塔、所述硝化液收集槽和所述污泥沉淀池均為筒形結構，且由上往下依次相鄰設置；所述厭氧反應池和所述缺氧深度脫氮反應池均為環形結構，且所述缺氧深度脫氮反應池圍繞所述污泥沉淀池的外壁設置，所述厭氧反應池圍繞所述缺氧深度脫氮反應池的外壁設置；所述硝化液釋氧槽設置于所述缺氧深度脫氮反應池的頂部；
所述污水生物處理裝置還包括第二厭氧提升泵；所述第二厭氧提升泵連接在所述厭氧反應池與所述三相接觸生物高好氧塔之間。
優選地，還包括：厭氧池DO監測儀和第一數采儀；
所述厭氧池DO監測儀的監測端設置于所述厭氧反應池內；所述第一數采儀分別與所述厭氧池DO監測儀和所述第二厭氧提升泵通訊連接，且能夠根據所述厭氧池DO監測儀的監測值，控制所述第二厭氧提升泵流量控制閥的開度。
優選地，還包括：釋氧槽采樣管、釋氧槽COD總氮采氧泵和釋氧槽COD總氮檢測儀；
所述釋氧槽采樣管的進水口設置于所述硝化液釋氧槽內，出水口位于所述硝化液釋氧槽外與所述釋氧槽COD總氮采氧泵的進口連接；所述釋氧槽COD總氮采氧泵的出口與所述釋氧槽COD總氮檢測儀連接；
所述第一數采儀與所述釋氧槽COD總氮檢測儀通訊連接，且能夠根據所述釋氧槽COD總氮檢測儀的檢測值，控制所述第二厭氧提升泵流量控制閥的開度。
優選地，所述三相接觸生物高好氧塔包括：塔體，和由上往下依次設置于所述塔體內的的布水區、高氧三相生物接觸反應區和通風區；
所述第二厭氧提升泵連接在所述厭氧反應池與所述布水區之間；所述通風區的底部與所述硝化液收集槽連通。
優選地，所述布水區包括蓄水盤；
所述蓄水盤的側壁開設有用于與所述第二厭氧提升泵連接的進水口，底部均勻開設有多個穿孔，且每個所述穿孔內均設有內溢傘淋水嘴。
優選地，所述內溢傘淋水嘴包括：
設置于所述穿孔的內壁的溢水圈；所述溢水圈的頂部低于所述蓄水盤的周側壁；
設置于所述溢水圈的頂部的若干個鋸齒狀溢水口；
通過支撐條與所述溢水圈的底部固定連接，且位于所述蓄水盤底部的下方的傘形分水錐。
優選地，所述塔體的側壁開設有與所述通風區連通的通風區進氣口，所述通風區進氣口設置有電風扇；
所述厭氧反應池的排氣口和所述缺氧深度脫氮反應池的排氣口均連通于所述通風區進氣口。
優選地，所述硝化液釋氧槽的第一出水口與所述缺氧深度脫氮反應池的進水口連接，第二出水口與所述厭氧反應池的第二進水口連接。
從上述的技術方案可以看出，本發明提供的污水生物處理裝置，在原有污水生物處理裝置的基礎上，增設了硝化液收集槽、硝化液釋氧槽和真空泵，以便于通過真空泵的抽吸使得硝化液釋氧槽內形成微負壓，便于加速釋放高溶解硝化液中的溶解氧，以使得硝化液中高氧濃度快速成為低溶解氧濃度，從而確保厭氧、缺氧工序溶解氧濃度達到<0.4mg/l的水平，避免影響厭氧微生物或缺氧微生物的活性。
（發明人：蔣經緯;包芳芳;蔣正海;樓文俊）
