公布日：2022.11.15
申請日：2021.05.14
分類號：C02F9/14(2006.01)I;C02F9/02(2006.01)I;C02F7/00(2006.01)I;C02F3/02(2006.01)I;C02F1/52(2006.01)I
摘要
本發明涉及污水處理技術領域，公開了一體化污水處理設備，包括處理箱，所述處理箱內設有分級過濾處理機構，所述分級過濾處理機構包括第一濾網、第二濾網和第三濾網，所述第一濾網與第二濾網呈傾斜狀相對設置，所述第三濾網位于第二濾網的一側，且第三濾網呈豎直狀設置，所述第一濾網、第二濾網和第三濾網分別與處理箱的內壁相連接，所述第一濾網與處理箱之間分隔有過濾腔，所述第一濾網與第二濾網之間設有曝氣腔，當曝氣風機運作，將空氣注入處理箱內，空氣可使處理箱內的污水流動，并撞擊在混合葉輪上，從而能夠推動混合葉輪沿連接軸進行圓周方向的運動，實現混合葉輪對絮凝劑與污水的高效混合效果，提高污水處理性能，提高裝置實用性。
權利要求書
1.一體化污水處理設備，其特征在于，包括處理箱(1)，所述處理箱(1)內設有分級過濾處理機構，所述分級過濾處理機構包括第一濾網(31)、第二濾網(32)和第三濾網(33)，所述第一濾網(31)與第二濾網(32)呈傾斜狀相對設置，所述第三濾網(33)位于第二濾網(32)的一側，且第三濾網(33)呈豎直狀設置，所述第一濾網(31)、第二濾網(32)和第三濾網(33)分別與處理箱(1)的內壁相連接，所述第一濾網(31)與處理箱(1)之間分隔有過濾腔(12)，所述第一濾網(31)與第二濾網(32)之間設有曝氣腔(13)，所述第二濾網(32)與第三濾網(33)之間分隔有混合沉淀腔(14)，所述第三濾網(33)與處理箱(1)之間分隔有排泄腔(15)；所述曝氣腔(13)的頂部設有曝氣風機(51)，所述曝氣風機(51)位于處理箱(1)頂面，且曝氣風機(51)的輸出端設有曝氣管(52)，所述曝氣管(52)呈豎直狀設置，并貫穿處理箱(1)頂面向內延伸，所述曝氣管(52)的底端設有第一管道(53)和第二管道(54)，所述第一管道(53)和第二管道(54)呈十字交叉狀分布，且曝氣管(52)、第一管道(53)和第二管道(54)外壁均貫通設有排氣孔(55)；所述混合沉淀腔(14)的頂部設有儲料斗(61)，所述儲料斗(61)位于處理箱(1)頂面，且儲料斗(61)底部設有投料閥(63)，所述投料閥(63)與混合沉淀腔(14)相連通，所述儲料斗(61)頂面設有料蓋(62)，所述混合沉淀腔(14)內設有連接軸(71)，所述連接軸(71)的一端與混合沉淀腔(14)內壁相連接，且連接軸(71)外套設有與之相配合的混合葉輪(72)。

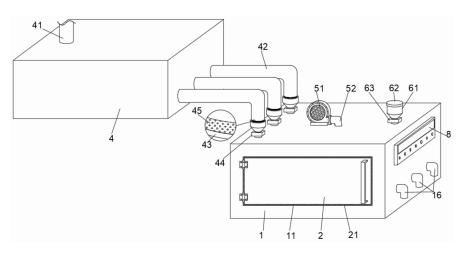

2.根據權利要求1所述的一體化污水處理設備，其特征在于：所述處理箱(1)的上方設有污水箱(4)，所述污水箱(4)頂部設有污水管(41)，所述污水箱(4)的外壁設有多個排污管(42)，多個排污管(42)呈并排狀分布，且每個排污管(42)的出口均套設有與之相適配的進水斗(43)，且與進水斗(43)可拆卸連接，所述進水斗(43)內設有過濾蜂窩塊(45)，所述進水斗(43)底部設有進水閥(44)，且進水閥(44)與過濾腔(12)相連通。
3.根據權利要求1所述的一體化污水處理設備，其特征在于：所述處理箱(1)的外壁貫通設有清理口(11)，所述清理口(11)內設有廢渣門(2)，且所述廢渣門(2)通過合頁與清理口(11)活動連接，所述廢渣門(2)的外壁設有橡膠圈(21)，所述橡膠圈(21)與清理口(11)緊密貼合。
4.根據權利要求1所述的一體化污水處理設備，其特征在于：所述連接軸(71)設有多個，多個所述連接軸(71)呈錯位狀排列分布。
5.根據權利要求2所述的一體化污水處理設備，其特征在于：所述排泄腔(15)的外部設有多個排泄閥(16)，多個所述排泄閥(16)呈并排狀分布，且與排泄腔(15)相連通。
6.根據權利要求5所述的一體化污水處理設備，其特征在于：所述處理箱(1)的外壁設有控制器(8)，所述控制器(8)連接有第一液位器(81)和第二液位器(82)，所述第一液位器(81)和第二液位器(82)分別位于處理箱(1)以及污水箱(4)內，且控制器(8)分別與第一液位器(81)、第二液位器(82)、進水閥(44)、曝氣風機(51)、排泄閥(16)和投料閥(63)電性連接。
發明內容
本發明目的是提供一體化污水處理設備，以解決現有技術中對生活污水中的固體懸浮顆粒等污染物的處理，現有的污水處理方式是由專業的污水處理裝置先對污水進行收集，然后再依次將污水注入各個污水處理工序，而多個污水處理工序中會用到多種設備，多種設備在使用中不僅操作繁瑣，不便于對內部污水的污泥以及過濾廢渣進行清理，還極大的增大了成本的投入，無法滿足用戶的需求，使得無法從根源上降低對污水處理的高效性的問題。
為實現上述目的，本發明提供如下技術方案：一體化污水處理設備，包括處理箱，所述處理箱內設有分級過濾處理機構，所述分級過濾處理機構包括第一濾網、第二濾網和第三濾網，所述第一濾網與第二濾網呈傾斜狀相對設置，所述第三濾網位于第二濾網的一側，且第三濾網呈豎直狀設置，所述第一濾網、第二濾網和第三濾網分別與處理箱的內壁相連接，所述第一濾網與處理箱之間分隔有過濾腔，所述第一濾網與第二濾網之間設有曝氣腔，所述第二濾網與第三濾網之間分隔有混合沉淀腔，所述第三濾網與處理箱之間分隔有排泄腔；
所述曝氣腔的頂部設有曝氣風機，所述曝氣風機位于處理箱頂面，且曝氣風機的輸出端設有曝氣管，所述曝氣管呈豎直狀設置，并貫穿處理箱頂面向內延伸，所述曝氣管的底端設有第一管道和第二管道，所述第一管道和第二管道呈十字交叉狀分布，且曝氣管、第一管道和第二管道外壁均貫通設有排氣孔；
所述混合沉淀腔的頂部設有儲料斗，所述儲料斗位于處理箱頂面，且儲料斗底部設有投料閥，所述投料閥與混合沉淀腔相連通，所述儲料斗頂面設有料蓋，所述混合沉淀腔內設有連接軸，所述連接軸的一端與混合沉淀腔內壁相連接，且連接軸外套設有與之相配合的混合葉輪。
優選的，所述處理箱的上方設有污水箱，所述污水箱頂部設有污水管，所述污水箱的外壁設有多個排污管，多個排污管呈并排狀分布，且每個排污管的出口均套設有與之相適配的進水斗，且與進水斗可拆卸連接，所述進水斗內設有過濾蜂窩塊，所述進水斗底部設有進水閥，且進水閥與過濾腔相連通。
優選的，所述處理箱的外壁貫通設有清理口，所述清理口內設有廢渣門，且所述廢渣門通過合頁與清理口活動連接，所述廢渣門的外壁設有橡膠圈，所述橡膠圈與清理口緊密貼合。
優選的，所述連接軸設有多個，多個所述連接軸呈錯位狀排列分布。
優選的，所述排泄腔的外部設有多個排泄閥，多個所述排泄閥呈并排狀分布，且與排泄腔相連通。
優選的，所述處理箱的外壁設有控制器，所述控制器連接有第一液位器和第二液位器，所述第一液位器和第二液位器分別位于處理箱以及污水箱內，且控制器分別與第一液位器、第二液位器、進水閥、曝氣風機、排泄閥和投料閥電性連接。
與現有技術相比，本發明的有益效果是：
(1)本發明為一體化污水處理設備，設置的第一濾網、第二濾網、第三濾網、進水斗和過濾蜂窩塊，當污水由污水管通入進水斗內，可由過濾蜂窩塊對污水中的較大的顆�；驊腋∥镞M(jìn)行初步的過濾，并進入處理箱內，再由第一濾網完成對污水中的細小顆粒的過濾，而穿過第一濾網進入到第二濾網之間時，由曝氣風機運作，將外部空氣由曝氣管以及第一管道和第二管道注入，實現多角度多方位與污水相結合，完成污水中水和空氣充分接觸以交換氣態物質和去除水中揮發性物質的水處理方法，或使氣體從水中逸出，去除污水的臭味以及有害氣體；或使氧氣溶入水中，以提高溶解氧濃度，達到除鐵、除錳或促進需氧微生物降解有機物，穿過第三濾網，由儲料斗內的絮凝劑等試劑投放至混合沉淀腔內，進一步完成對污水進行處理，過濾廢渣，最后由排泄閥排出，本方案實現對污水的一體化處理，操作簡單便捷，投入成本較低，可大量生產投入使用，實現用戶自己對污水的處理，從而完成根源上污水處理，減少污水的排放。
(2)本發明為一體化污水處理設備，設置的連接軸以及混合葉輪，當曝氣風機運作，將空氣注入處理箱內，空氣可使處理箱內的污水流動，并撞擊在混合葉輪上，從而能夠推動混合葉輪沿連接軸進行圓周方向的運動，實現混合葉輪對絮凝劑與污水的高效混合效果，提高污水處理性能，提高裝置實用性。
(3)本發明為一體化污水處理設備，設置的控制器、第一液位器、第二液位器，進水閥、排泄閥和投料閥均采用的是電磁閥，通過第一液位器和第二液位器分別監測處理箱以及污水箱內污水的液位，并將監測的結果由電信號的形式傳遞至控制器內，控制器并控制進水閥、排泄閥和投料閥的開合，完成設備的自動化作業，無需人工手動操作，減少勞動強度。
(4)本發明為一體化污水處理設備，設置的廢渣門和橡膠圈，由于廢渣門與清理口通過合頁相連接，在設備對污水處理后，可打開廢渣門，以便于對第一濾網、第二濾網、第三濾網和處理箱內的廢渣進行清理，而橡膠圈能夠有效的對廢渣門以及清理口進行密封。
（發明人：胡永生）
