公布日：2022.12.09
申請日：2022.09.15
分類號：C02F9/02(2006.01)I;B01D29/94(2006.01)I;B01D36/04(2006.01)I
摘要
本申請涉及一種工業廢水預處理裝置，屬于廢水處理技術的領域，其包括沉淀池和進水管，進水管安裝在沉淀池上，沉淀池在進水管下方開設有導料槽，沉淀池側壁轉動連接有用于將導料槽封閉的封板，沉淀池內壁設有安裝座，安裝座上轉動連接有過濾籃，過濾籃位于進水管下方，過濾籃通過復位彈簧與安裝座連接，過濾籃遠離轉軸的一端設為開口，過濾籃通過聯動組件與封板連接。本申請具有自動過濾、排出廢水中大體積垃圾，保障廢水沉淀處理的效果。
權利要求書

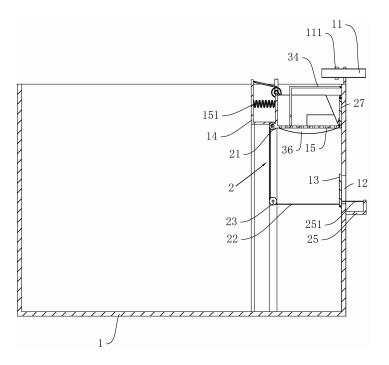

1.一種工業廢水預處理裝置，其特征在于：包括沉淀池(1)和進水管(11)，所述進水管(11)安裝在沉淀池(1)上，所述沉淀池(1)在進水管(11)下方開設有導料槽(12)，所述沉淀池(1)側壁轉動連接有用于將導料槽(12)封閉的封板(13)，所述沉淀池(1)內設有安裝座(14)，所述安裝座(14)上轉動連接有過濾籃(15)，所述過濾籃(15)位于進水管(11)下方，所述過濾籃(15)通過復位彈簧(151)與安裝座(14)連接，所述過濾籃(15)遠離轉軸(152)的一端設為開口，所述過濾籃(15)通過聯動組件(2)與封板(13)連接。
2.根據權利要求1所述的工業廢水預處理裝置，其特征在于：所述聯動組件(2)包括第一導輪(21)和牽引繩(22)，所述過濾籃(15)通過轉軸(152)與安裝座(14)轉動連接，所述第一導輪(21)同軸設置在轉軸(152)上，所述安裝座(14)上轉動連接有與第一導輪(21)對應的第二導輪(23)，所述沉淀池(1)側壁轉動連接有芯軸(131)，所述封板(13)固定在芯軸(131)上，所述芯軸(131)上垂直設有撥桿(24)，所述牽引繩(22)的一端連接在第一導輪(21)上，另一端繞過第二導輪(23)后與撥桿(24)連接，所述沉淀池(1)外壁在對應導料槽(12)位置設有支座(25)，所述支座(25)通過彈性繩(251)與封板(13)連接。
3.根據權利要求2所述的工業廢水預處理裝置，其特征在于：所述過濾籃(15)上轉動連接有用于將開口擋住的擋板(26)，所述擋板(26)通過過濾布(261)與過濾籃(15)在開口的兩端連接，所述擋板(26)上開設有出料槽(262)，所述出料槽(262)內頂壁鉸接有用于將出料槽(262)擋住的過濾板(27)，所述擋板(26)與過濾籃(15)底部間連接有弧形的彈性片(28)。
4.根據權利要求4所述的工業廢水預處理裝置，其特征在于：所述過濾板(27)內嵌設有配重塊(271)。
5.根據權利要求3所述的工業廢水預處理裝置，其特征在于：所述過濾籃(15)內設有兩個導料片(29)，兩個所述導料片(29)分布在出料槽(262)的兩側，所述導料片(29)的一端與過濾籃(15)內壁連接。
6.根據權利要求1所述的工業廢水預處理裝置，其特征在于：所述過濾籃(15)在靠近轉動連接點的一端設有輸氣管(3)，所述輸氣管(3)上連接有若干朝向過濾籃(15)內的噴頭(31)。
7.根據權利要求6所述的工業廢水預處理裝置，其特征在于：所述過濾籃(15)上鉸接有用于將各個噴頭(31)罩住的防護罩(32)，所述安裝座(14)上鉸接有拉桿(33)，所述拉桿(33)遠離安裝座(14)鉸接點的一端鉸接在防護罩(32)上。
8.根據權利要求1所述的工業廢水預處理裝置，其特征在于：所述沉淀池(1)上鉸接有連桿(34)，所述連桿(34)遠離鉸接點一端垂直連接有刮板(35)，所述刮板(35)與過濾籃(15)底部相抵。
9.根據權利要求8所述的工業廢水預處理裝置，其特征在于：所述刮板(35)上設有若干沿自身長度方向排列的刮齒(351)，所述過濾籃(15)底面設有與各個刮齒(351)相對應的軌道(36)，所述軌道(36)與過濾籃(15)內部連通，且刮齒(351)插接在軌道(36)內。
10.根據權利要求1所述的工業廢水預處理裝置，其特征在于：所述進水管(11)設有多個，各個所述進水管(11)上均安裝有電磁閥(111)，所述過濾籃(15)與進水管(11)一一對應。
發明內容
為了改善工業廢水中大體積垃圾影響沉淀的問題，本申請?zhí)峁┮环N工業廢水預處理裝置。
本申請?zhí)峁┑囊环N工業廢水預處理裝置采用如下的技術方案：一種工業廢水預處理裝置，包括沉淀池和進水管，所述進水管安裝在沉淀池上，所述沉淀池在進水管下方開設有導料槽，所述沉淀池側壁轉動連接有用于將導料槽封閉的封板，所述沉淀池內設有安裝座，所述安裝座上轉動連接有過濾籃，所述過濾籃位于進水管下方，所述過濾籃通過復位彈簧與安裝座連接，所述過濾籃遠離轉軸的一端設為開口，所述過濾籃通過聯動組件與封板連接。
通過采用上述技術方案，工業廢水從進水管輸出落入過濾籃內，經過過濾籃的過濾后，廢水中的大體積垃圾被截留在過濾籃內，當過濾籃的重量大于復位彈簧的彈性力時，過濾籃向下轉動并通過聯動組件帶動封板轉動打開導料槽，過濾籃內的垃圾在重力作用下從導料槽滑出，實現了過濾垃圾的自動處理，既縮減了沉淀池中污染物種類，節省了大體積垃圾的占用空間，使得廢水沉淀效果的提升，又省時省力。
可選的，所述聯動組件包括第一導輪和牽引繩，所述過濾籃通過轉軸與安裝座轉動連接，所述第一導輪同軸設置在轉軸上，所述安裝座上轉動連接有與第一導輪對應的第二導輪，所述沉淀池側壁轉動連接有芯軸，所述封板固定在芯軸上，所述芯軸上垂直設有撥桿，所述牽引繩的一端連接在第一導輪上，另一端繞過第二導輪后與撥桿連接，所述沉淀池外壁在對應導料槽位置設有支座，所述支座通過彈性繩與封板連接。
通過采用上述技術方案，過濾籃轉動時通過轉軸帶動第一導輪轉動纏繞牽引繩，牽引繩拉動撥桿，使得芯軸帶動封板向下轉動。
可選的，所述過濾籃上轉動連接有用于將開口擋住的擋板，所述擋板通過過濾布與過濾籃在開口的兩端連接，所述擋板上開設有出料槽，所述出料槽內頂壁鉸接有用于將出料槽擋住的過濾板，所述擋板與過濾籃底部間連接有弧形的彈性片。
通過采用上述技術方案，過濾籃向下轉動時，擋板被沉淀池內壁抵住，使得擋板向過濾籃內部轉動，過濾板在重力作用下轉動打開出料槽，過濾籃內的垃圾從出料槽滑出；擋板和過濾籃將垃圾圍住，減小了垃圾從過濾籃與沉淀池內壁間掉落的可能，使得垃圾落在封板上。
可選的，所述過濾板內嵌設有配重塊。
通過采用上述技術方案，配重塊增加了過濾板的重力，確保過濾籃向下轉動時過濾板移出出料槽。
可選的，所述過濾籃內設有兩個導料片，兩個所述導料片分布在出料槽的兩側，所述導料片的一端與過濾籃內壁連接。
通過采用上述技術方案，導料板將垃圾導向出料槽，減小了垃圾被滯留的可能。
可選的，所述過濾籃在靠近轉動連接點的一端設有輸氣管，所述輸氣管上連接有若干朝向過濾籃內的噴頭。
通過采用上述技術方案，操作者將輸氣管接通高壓氣源，各個噴頭向過濾籃內噴出高壓氣流，通過高壓氣流加快了垃圾下滑的速度，同時也將過濾籃底部的垃圾吹落。
可選的，所述過濾籃上鉸接有用于將各個噴頭罩住的防護罩，所述安裝座上鉸接有拉桿，所述拉桿遠離安裝座鉸接點的一端鉸接在防護罩上。
通過采用上述技術方案，防護罩起到了對噴頭的保護作用，當過濾籃向下轉動時，防護罩在拉桿的拉動下轉動打開防護罩，方便快捷。
可選的，所述沉淀池上鉸接有連桿，所述連桿遠離鉸接點一端垂直連接有刮板，所述刮板與過濾籃底部相抵。
通過采用上述技術方案，過濾籃向下轉動過程中，刮板在重力作用下向下轉動，將過濾籃內的垃圾向下推，加快了垃圾下落速度，減小垃圾在過濾籃內滯留。
可選的，所述刮板上設有若干沿自身長度方向排列的刮齒，所述過濾籃底面設有與各個刮齒相對應的軌道，所述軌道與過濾籃內部連通，且刮齒插接在軌道內。
通過采用上述技術方案，刮齒沿軌道移動，利于對過濾籃底部的垃圾進行清理，提升垃圾清除效果。
可選的，所述進水管設有多個，各個所述進水管上均安裝有電磁閥，所述過濾籃與進水管一一對應。
通過采用上述技術方案，多個進水管同時排水，提高了預處理效率，當某個過濾籃傾倒垃圾時，對應電磁閥將進水管關閉，其余過濾籃依舊進行過濾作業，實現了工業廢水的持續處理。
綜上所述，本申請包括以下至少一種有益技術效果：
1.通過過濾籃將工業廢水中的大體積攔截過濾，根據過濾籃內垃圾的重量使得過濾籃轉動，從而將垃圾從導料槽滑出，實現了過濾垃圾的自動處理，既縮減了沉淀池中污染物種類，節省了大體積垃圾的占用空間，使得廢水沉淀效果的提升，又省時省力；
2.擋板和過濾籃將垃圾圍住，減小了垃圾從過濾籃與沉淀池內壁間掉落的可能，使得垃圾落在封板上；過濾籃向下轉動過程中，刮板在重力作用下向下轉動，將過濾籃內的垃圾向下推，加快了垃圾下落速度，減小垃圾在過濾籃內滯留。
（發明人：王毅辰;陸東蛟;呂俊明;姜雙雙）
