公布日：2022.01.04

申請日：2021.04.09

分類號：C02F11/121(2019.01)I;C02F11/00(2006.01)I;B01D33/03(2006.01)I;B01D33/42(2006.01)I;B01D33/80(2006.01)I

摘要

本發明公開了一種污水處理用污泥輔助處理裝置的使用方法，污水處理用污泥輔助處理裝置包括底座，所述底座的頂部固定連接有輔助出料機構，該污水處理用污泥輔助處理裝置，通過設置的輔助出料機構，利用輔助出料機構中撥桿，撥桿對轉柱進行撥桿，帶動轉柱進行轉動，由于活動盤通過光桿與轉柱之間為一體式，因此在轉動轉柱時，活動盤轉動，活動盤轉動，帶動活動柱在活動盤內部開設的預留槽內部進行滑動，活動柱限位在限位軌的內部，因此兩側的活動柱進行相反方向的移動，兩組活動柱的頂部固定連接有夾持桿，因此兩組夾持桿同步進行相反方向的移動，將罐體夾持在內部，保證罐體的穩定性。

權利要求書

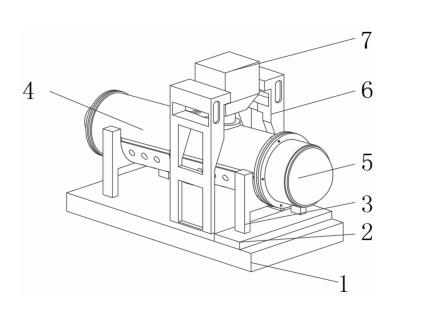

1.一種污水處理用污泥輔助處理裝置，包括底座（1），其特征在于：所述底座（1）的頂部固定連接有輔助出料機構（2），且輔助出料機構（2）的頂部活動連接有夾持桿（3），所述夾持桿（3）的頂部活動連接有罐體（4），且罐體（4）的內部一側設置有翻轉機構（5），所述罐體（4）的兩側活動連接有固定架（6），且固定架（6）的一側設置有污泥過濾機構（7）；包括以下步驟：S1、首先，操作者對污泥進行過濾操作，由動力裝置帶動主動輪（711）進行轉動，主動輪（711）在轉動過程中帶動轉動桿（707）進行轉動，由于轉動桿（707）與第一滑輪（708）接觸部分橫截面為矩形，且第一滑輪（708）的內部開設有兩邊呈圓角的矩形槽，因此轉動桿（707）在第一滑輪（708）的內部進行轉動時可充分轉動，主動輪（711）在轉動時與一側的從動輪（712）之間相嚙合，帶動從動輪（712）進行轉動，從動輪（712）帶動第三滑輪（713）進行轉動，由于第三滑輪（713）卡合在第二滑輪（710）的內部，因此第三滑輪（713）帶動拉桿（709）對第一滑輪（708）進行拉動，帶動第一滑輪（708）能夠在轉動桿（707）的外壁進行不規則的轉動，由于第一滑輪（708）的頂部活動連接有活動球（715），且活動球（715）與震動桿（706）之間固定連接，因此第一滑輪（708）帶動震動桿（706）對彈性軟板（703）進行撞擊，對污泥進行震動過篩；S2、接著，對在罐體（4）內部進行干燥處理的污泥進行翻轉操作，第二轉輪（514）轉動，由于第二轉輪（514）、第一轉輪（504）和第三轉輪（512）之間通過傳動帶（513）連接，因此第二轉輪（514）帶動第一轉輪（504）和第三轉輪（512）進行轉動，第三轉輪（512）轉動，帶動其內部的抵桿（511）進行下移，對活動塊（509）進行擠壓，將原本處于傾斜狀態的活動塊（509）擠壓至水平方向，由于齒輪（508）和翻轉桿（515）均與活動塊（509）之間連接，因此活動塊（509）的位置發生改變，翻轉桿（515）也由傾斜放置狀態調整至水平方向，在調整的過程中，翻轉桿（515）將罐體（4）內部底部的污泥翻出；S3、接著,由于齒輪（508）由原本的傾斜狀態調整至水平發方向放置時，齒輪（508）與齒紋（507）之間接觸，齒紋（507）帶動齒輪（508）進行轉動，由于齒紋（507）設置于半齒紋輪（506）的頂部，半齒紋輪（506）通過傳動帶（513）的傳動帶動齒輪（508）轉動，翻轉桿（515）與齒輪（508）之間連接，因此齒輪（508）轉動，帶動翻轉桿（515）進行轉動，對罐體（4）內部污泥進行翻轉，有利于罐體（4）內部的污泥更好的進行干燥處理；S4、接著，利用輔助出料機構（2）對罐體（4）內部污泥料進行出料操作，由動力裝置帶動第一皮帶輪（201）進行轉動，第一皮帶輪（201）轉動，通過皮帶（202）帶動第二皮帶輪（203）進行轉動，第一皮帶輪（201）在轉動時帶動撥桿（204）卡合在轉柱（205）內部開設的凹槽（206）的內部，在撥桿（204）轉動的過程中對轉柱（205）進行推動轉動的作用，使得轉柱（205）能夠進行轉動，轉柱（205）在轉動時通過光桿（213）帶動活動盤（214）進行轉動，活動盤（214）在轉動過程中活動柱（216）在活動盤（214）內部開設的預留槽（215）內部進行滑動，使得活動柱（216）在預留槽（215）的內部進行移動，同時，活動柱（216）在移動的同時在限位軌（218）的內部進行限位移動，使得活動柱（216）能夠進行兩側相反方向的移動，由于活動柱（216）的頂部固定連接有夾持桿（3），因此帶動夾持桿（3）兩側做相反方向的移動，對罐體（4）的外部進行夾持固定；S5、最后，第二皮帶輪（203）在轉動時帶動一側的連接鈕（212）進行轉動，連接鈕（212）在轉動時在半圓塊（210）內部開設的半圓槽（211）的內部進行滑動，使得半圓塊（210）能夠跟隨滑板（209）在滑軌（207）的內部進行滑動，滑板（209）在上移過程中對光桿（213）進行推動，使得光桿（213）在轉柱（205）的內部進行移動，對活動盤（214）進行推動，使得夾持桿（3）能夠?qū)�罐體（4）的一側進行推動，便于對罐體（4）內部的污泥進行排出。

2.根據權利要求1所述的一種污水處理用污泥輔助處理裝置的使用方法，其特征在于：所述第一皮帶輪（201）通過皮帶（202）與第二皮帶輪（203）之間構成帶傳動結構，且撥桿（204）通過第一皮帶輪（201）與轉柱（205）之間構成活動結構，所述凹槽（206）呈“X”形開設于轉柱（205）的外壁，且光桿（213）貫穿于轉柱（205）的內部。

3.根據權利要求1所述的一種污水處理用污泥輔助處理裝置的使用方法，其特征在于：所述連接鈕（212）通過第二皮帶輪（203）與半圓塊（210）之間構成滑動結構，且半圓塊（210）與滑板（209）之間焊接連接，所述滑板（209）通過滑塊（208）與滑軌（207）之間構成滑動結構，且光桿（213）與滑板（209）之間焊接連接。

4.根據權利要求3所述的一種污水處理用污泥輔助處理裝置的使用方法，其特征在于：所述第一轉輪（504）通過傳動帶（513）與第二轉輪（514）之間構成帶傳動結構，且第一轉輪（504）與半齒紋輪（506）之間共軸桿（505），所述齒輪（508）通過齒紋（507）與半齒紋輪（506）之間構成旋轉結構，且翻轉桿（515）通過齒輪（508）與罐體（4）之間構成旋轉結構。

5.根據權利要求4所述的一種污水處理用污泥輔助處理裝置的使用方法，其特征在于：所述抵桿（511）通過第三轉輪（512）與活動塊（509）之間構成活動結構，且齒輪（508）通過抵桿（511）與半齒紋輪（506）之間嚙合傳動，并且第三轉輪（512）與壓板（503）之間焊接連接。

6.根據權利要求5所述的一種污水處理用污泥輔助處理裝置的使用方法，其特征在于：所述第一滑輪（708）通過拉桿（709）和活動球（715）與轉動桿（707）之間構成不規則旋轉結構，且轉動桿（707）均貫穿于第一滑輪（708）與第二滑輪（710）的內部，并且活動球（715）與震動桿（706）之間焊接連接，所述第二滑輪（710）通過第三滑輪（713）與轉動桿（707）之間滑動連接，且第三滑輪（713）的外部尺寸與第二滑輪（710）的內部尺寸之間相匹配，所述震動桿（706）通過活動球（715）與支撐板（705）之間構成滑動結構，且震動桿（706）設置有兩組。

發明內容

本發明的目的是為了解決現有技術中無法輔助裝置進行便捷出料的問題，而提出的一種污水處理用污泥輔助處理裝置及使用方法。

為了實現上述目的，本發明采用了如下技術方案：一種污水處理用污泥輔助處理裝置，包括底座，所述底座的頂部固定連接有輔助出料機構，且輔助出料機構的頂部活動連接有夾持桿，所述夾持桿的頂部活動連接有罐體，且罐體的內部一側設置有翻轉機構，所述罐體的兩側活動連接有固定架，且固定架的一側設置有污泥過濾機構。

優選的，所述輔助出料機構包括第一皮帶輪、皮帶、第二皮帶輪、撥桿、轉柱、凹槽、滑軌、滑塊、滑板、半圓塊、半圓槽、連接鈕、光桿、活動盤、預留槽、活動柱、滑動桿和限位軌，所述輔助出料機構的內部活動連接有第一皮帶輪，且第一皮帶輪的外壁活動連接有皮帶，所述皮帶遠離第一皮帶輪的一側活動連接有第二皮帶輪，且第一皮帶輪的一端固定連接有撥桿，所述撥桿的一側設置有轉柱，且轉柱的內部開設有凹槽、所述轉柱的底部固定連接有滑軌，且滑軌的內部滑動連接有滑塊，所述滑塊遠離滑軌的一側固定連接有滑板，且滑板遠離滑塊的一側固定連接有半圓塊，所述半圓塊的內部開設有半圓槽，且半圓槽的內部滑動連接有連接鈕，所述轉柱的頂部固定連接有光桿，且光桿的頂部活動連接有活動盤，所述活動盤的內部開設有預留槽，且預留槽的內部滑動連接有活動柱，所述活動柱的外壁固定連接有滑動桿，且滑動桿的外壁滑動連接有限位軌。

優選的，所述第一皮帶輪通過皮帶與第二皮帶輪之間構成帶傳動結構，且撥桿通過第一皮帶輪與轉柱之間構成活動結構，所述凹槽呈“X”形開設與轉柱的外壁，且光桿貫穿于轉柱的內部。

優選的，所述連接鈕通過第二皮帶輪與半圓塊之間構成滑動結構，且半圓塊與滑板之間焊接連接，所述滑板通過滑塊與滑軌之間構成滑動結構，且光桿與滑板之間焊接連接。

優選的，所述翻轉機構包括底盤、承接架、壓板、第一轉輪、軸桿、半齒紋輪、齒紋、齒輪、活動塊、承接板、抵桿、第三轉輪、傳動帶、第二轉輪和翻轉桿，所述翻轉機構的內部固定連接有底盤，且底盤的頂部固定連接有承接架，所述承接架的一側固定連接有壓板，且壓板的底部活動連接有第一轉輪，所述第一轉輪的底部活動連接有軸桿，且軸桿遠離第一轉輪的一側活動連接有半齒紋輪，所述半齒紋輪的頂部設置有齒紋，且齒紋的一側嚙合連接有齒輪，所述齒輪的后端活動連接有活動塊，且活動塊的兩側均固定連接有承接板，所述活動塊的上方活動連接有抵桿，且抵桿的上方活動連接有第三轉輪，所述第三轉輪的外壁滑動連接有傳動帶，且第三轉輪遠離傳動帶的一側活動連接有第二轉輪，所述齒輪的一側固定連接有翻轉桿。

優選的，所述第一轉輪通過傳動帶與第二轉輪之間構成帶傳動結構，且第一轉輪與半齒紋輪之間共軸桿，所述齒輪通過齒紋與半齒紋輪之間構成旋轉結構，且翻轉桿通過齒輪與罐體之間構成旋轉結構。

優選的，所述抵桿通過第三轉輪與活動塊之間構成活動結構，且齒輪通過抵桿與半齒紋輪之間嚙合傳動，并且第三轉輪與壓板之間焊接連接。

優選的，所述污泥過濾機構包括第一過濾網、固定板、彈性軟板、第二過濾網、支撐板、震動桿、轉動桿、第一滑輪、拉桿、第二滑輪、主動輪、從動輪、第三滑輪和連接帶，所述污泥過濾機構的內部活動連接有第一過濾網，且第一過濾網的兩側固定連接有固定板，所述固定板的底部活動連接有彈性軟板，且彈性軟板的底部固定連接有第二過濾網，所述第二過濾網的頂部固定連接有支撐板，且支撐板的內部滑動連接有震動桿，所述支撐板的內部貫穿有轉動桿，且轉動桿的外壁活動連接有第一滑輪，所述第一滑輪的一側固定連接有拉桿，且拉桿遠離第一滑輪的一側固定連接有第二滑輪，所述轉動桿遠離第一滑輪的一側活動連接有主動輪，且主動輪的一側設置有從動輪，所述第二滑輪的一側活動連接有第三滑輪，兩組所述從動輪之間活動連接有連接帶，所述第一滑輪的內部滑動連接有活動球。

優選的，所述第一滑輪通過拉桿和活動球與轉動桿之間構成不規則旋轉結構，且轉動桿均貫穿與第一滑輪與第二滑輪的內部，并且活動球與震動桿之間焊接連接，所述第二滑輪通過第三滑輪與轉動桿之間滑動連接，且第三滑輪的外部尺寸與第二滑輪的內部尺寸之間相匹配，所述震動桿通過活動球與支撐板之間構成滑動結構，且震動桿設置有兩組。

本方案還提供一種污水處理用污泥輔助處理裝置的使用方法，包括以下步驟：

S1、首先，操作者對污泥進行過濾操作，由動力裝置帶動主動輪進行轉動，主動輪在轉動過程中帶動轉動桿進行轉動，由于轉動桿與第一滑輪接觸部分橫截面為矩形，且第一滑輪的內部開設有兩邊呈圓角的矩形槽，因此轉動桿在第一滑輪的內部進行轉動時可充分轉動，主動輪在轉動時與一側的從動輪之間相嚙合，帶動從動輪進行轉動，從動輪帶動第三滑輪進行轉動，由于第三滑輪卡合在第二滑輪的內部，因此第三滑輪帶動拉桿對第一滑輪進行拉動，帶動第一滑輪能夠在轉動桿的外壁進行不規則的轉動，由于第一滑輪的頂部活動連接有活動球，且活動球與震動桿之間固定連接，因此第一滑輪帶動震動桿對彈性軟板進行撞擊，對污泥進行震動過篩；

S2、接著，對在罐體內部進行干燥處理的污泥進行翻轉操作，第二轉輪轉動，由于第二轉輪、第一轉輪和第三轉輪之間通過傳動帶連接，因此第二轉輪帶動第一轉輪和第三轉輪進行轉動，第三轉輪轉動，帶動其內部的抵桿進行下移，對活動塊進行擠壓，將原本處于傾斜狀態的活動塊擠壓至水平方向，由于齒輪和翻轉桿均與活動塊之間連接，因此活動塊的位置發生改變，翻轉桿也由傾斜放置狀態調整至水平方向，在調整的過程中，翻轉桿將罐體內部底部的污泥翻出；

S3、接著,由于齒輪由原本的傾斜狀態調整至水平發方向放置時，齒輪與齒紋之間接觸，齒紋帶動齒輪進行轉動，由于齒紋設置于半齒紋輪的頂部，半齒紋輪通過傳動帶的傳動，從而帶動齒輪轉動，翻轉桿與齒輪之間連接，因此齒輪轉動，帶動翻轉桿進行轉動，對罐體內部污泥進行翻轉，有利于罐體內部的污泥更好的進行干燥處理；

S4、接著，利用輔助出料機構對罐體內部污泥料進行出料操作，由動力裝置帶動第一皮帶輪進行轉動，第一皮帶輪轉動，通過皮帶帶動第二皮帶輪進行轉動，第一皮帶輪在轉動時帶動撥桿卡合在轉柱內部開設的凹槽的內部，在撥桿轉動的過程中對轉柱進行推動轉動的作用，使得轉柱能夠進行轉動，轉柱在轉動時通過光桿帶動活動盤進行轉動，活動盤在轉動過程中活動柱在活動盤內部開設的預留槽內部進行滑動，使得活動柱在預留槽的內部進行移動，同時，活動柱在移動的同時在限位軌的內部進行限位移動，使得活動柱能夠進行兩側相反方向的移動，由于活動柱的頂部固定連接有夾持桿，因此帶動夾持桿兩側做相反方向的移動，對罐體的外部進行夾持固定；

S5、最后，第二皮帶輪在轉動時帶動一側的連接鈕進行轉動，連接鈕在轉動時在半圓塊內部開設的半圓槽的內部進行滑動，使得半圓塊能夠跟隨滑板在滑軌的內部進行滑動，滑板在上移過程中對光桿進行推動，使得光桿在轉柱的內部進行移動，對活動盤進行推動，使得夾持桿能夠?qū)�罐體的一側進行推動，便于對罐體內部的污泥進行排出。

與現有技術相比，本發明提供了一種污水處理用污泥輔助處理裝置，具備以下有益效果：

1、該污水處理用污泥輔助處理裝置，通過設置的輔助出料機構，利用輔助出料機構中撥桿，撥桿對轉柱進行撥桿，帶動轉柱進行轉動，由于活動盤通過光桿與轉柱之間為一體式，因此在轉動轉柱時，活動盤同步進行轉動，帶動活動柱在活動盤內部開設的預留槽內部進行滑動，同時，活動柱限位在限位軌的內部，因此兩側的活動柱進行相反方向的移動，兩組活動柱的頂部固定連接有夾持桿，因此兩組夾持桿同步進行相反方向的移動，將罐體夾持在內部，保證罐體的穩定性；

2、該污水處理用污泥輔助處理裝置，通過設置污泥過濾機構，利用第一過濾網和第二過濾網對污泥進行過濾，主動輪轉動通過連接帶帶動從動輪進行轉動，主動輪在轉動時帶動第一滑輪和第二滑輪進行轉動，由于第一滑輪的內部開設有呈兩邊圓角的矩形槽，轉動桿與第一滑輪接觸的部分設置為矩形塊，主動輪轉動時帶動第一滑輪進行轉動，同時主動輪與一側的從動輪之間嚙合，從動輪帶動第三滑輪轉動，第三滑輪位于第二滑輪的內部，第三滑輪轉動，帶動第二滑輪在轉動桿的外壁進行滑動，同時第二滑輪在滑動的過程中通過拉桿對第一滑輪進行拉動，使得第一滑輪在轉動時處于不規則轉動狀態，同時第一滑輪的頂部設置有活動球，活動球與震動桿之間固定連接，因此第一滑輪帶動震動桿對兩側的彈性軟板進行震動，達到了對污泥中的大顆粒雜質進行過篩的目的，很好的對污泥進行處理；

3、該污水處理用污泥輔助處理裝置，通過設置翻轉機構，利用翻轉桿對污泥進行翻轉，動力裝置帶動第二轉輪進行轉動，第二轉動在轉動過程中通過傳動帶帶動第一轉輪和第三轉輪進行轉動，第二轉輪在轉動時帶動下方的半齒紋輪進行轉動，半齒紋輪在轉動過程中齒紋與齒輪之間相嚙合，帶動齒輪進行轉動，齒輪帶動翻轉桿對污泥進行翻轉，同時，由于齒輪與活動塊之間連接，因此活動塊在未收到任何力的作用下呈傾斜狀態，翻轉桿位于罐體的底部，第二轉輪轉動時，帶動第三轉輪轉動，第三轉輪在轉動時抵桿在其內部進行轉動，抵桿對活動塊進行擠壓，使得活動塊處于水平狀態，齒輪和翻轉桿受到擠壓，翻轉桿將罐體內部底部的污泥翻出，之后翻轉桿進行轉動，將底部污泥翻出，提升了對污泥進行翻轉的效果，有利于污泥更好的進行干燥；

4、該污水處理用污泥輔助處理裝置，通過設置第一皮帶輪，第一皮帶輪帶動撥桿對轉柱進行撥動的同時，第二皮帶輪通過皮帶與第一皮帶輪進行同步轉動，第二皮帶輪的一端設置有連接鈕，第二皮帶輪轉動時帶動連接鈕在半圓塊內部的半圓槽中滑動，帶動半圓塊進行位置移動，半圓塊與一側的滑板之間固定連接，因此半圓板與滑板在一側的滑軌內部進行上下移動，滑板上移時帶動光桿在轉柱的內部移動，將活動盤的高度進行調整，調整了夾持桿對罐體一側夾持支撐的角度，有利于罐體更好的對污泥進行出料處理。

（發明人：莊葉君;李志華;王成;莊蘇敏;肖達;薛偉石;蔣麗霞）
