公布日：2022.12.06
申請日：2022.05.13
分類號：C02F9/14(2006.01)I;C02F101/16(2006.01)N
摘要
本發明涉及污水處理的技術領域，特別是涉及一種污水處理用連續除氮脫硝設備，包括儲料盤和處理筒，儲料盤位于處理筒上側，儲料盤內填充有自養濾料、沸石等除氮脫硝材料；所述處理筒內部上下兩側均設置有圓形散水管，兩個圓形散水管之間設置有圓形散料管；通過采用自養脫除硝態氮、亞硝態氮和沸石氨氮吸附相結合的方式對污水進行除氮脫硝處理，可有效提高污水處理效果，降低污水中總氮含量，提高污水處理方式的多樣性，提高設備功能性，同時采用自動擴散物料的方式，可實現對污水中總氮全面凈化降低的目的，提高自養濾料和沸石擴散速度和擴散均勻性，使污水與自養濾料及氨氮吸附劑的充分接觸，擴大反應速率。
權利要求書

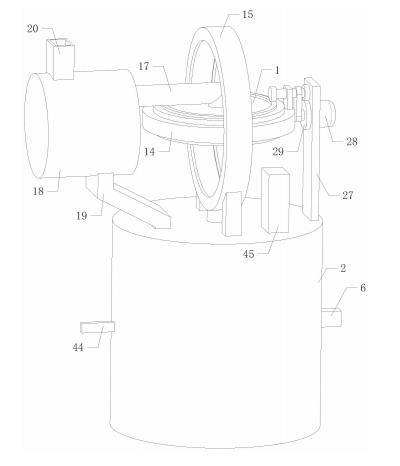

1.一種污水處理用連續除氮脫硝設備，其特征在于，包括儲料盤(1)和處理筒(2)，儲料盤(1)位于處理筒(2)上側，儲料盤(1)內填充有自養濾料、沸石等除氮脫硝材料；所述處理筒(2)內部上下兩側均設置有圓形散水管(3)，兩個圓形散水管(3)之間設置有圓形散料管(4)，圓形散料管(4)的截面設置為錐形，所述圓形散水管(3)的外壁上開設有排水口，所述圓形散料管(4)斜面上開設有排料口。
2.根據權利要求1所述的一種污水處理用連續除氮脫硝設備，其特征在于，所述處理筒(2)中部設置有環形集水管(5)，環形集水管(5)的外壁上開設有多個進水口，并且環形集水管(5)外壁上連通設置有溢流管(6)，溢流管(6)的外端伸出至處理筒(2)的外側；所述環形集水管(5)上下兩端均設置有旋轉筒(7)，旋轉筒(7)與環形集水管(5)轉動連接，旋轉筒(7)的外端與處理筒(2)內壁轉動連接，旋轉筒(7)的外壁上連通設置有多個第一導水管(8)，第一導水管(8)的外端與圓形散水管(3)連接并連通；所述環形集水管(5)圓周內壁上安裝有多個安裝板(9)，安裝板(9)上轉動設置有第一轉軸(10)，第一轉軸(10)的上下兩端均安裝有第一傳動輪(11)，所述環形集水管(5)下側的旋轉筒(7)內壁上安裝有第一傳動環(12)，第一傳動環(12)與第一轉軸(10)下側的第一傳動輪(11)傳動連接，所述環形集水管(5)上側的旋轉筒(7)內壁上安裝有環形傳動槽板(13)，第一轉軸(10)上側的第一傳動輪(11)位于環形傳動槽板(13)內側，并且第一傳動輪(11)與環形傳動槽板(13)傳動連接。
3.根據權利要求2所述的一種污水處理用連續除氮脫硝設備，其特征在于，所述儲料盤(1)圓周外壁上轉動套裝有第一環形導水槽板(14)，第一環形導水槽板(14)內側的儲料盤(1)外壁上開設有多個通口，儲料盤(1)通過通口與第一環形導水槽板(14)連通，第一環形導水槽板(14)的外側套設有第二環形導水槽板(15)，第二環形導水槽板(15)的內壁上轉動套裝有環形封板(16)，第一環形導水槽板(14)與環形封板(16)連接，并且第一環形導水槽板(14)與第二環形導水槽板(15)內部連通；所述儲料盤(1)中部連通設置有第二導水管(17)，第二環形導水槽板(15)安裝在處理筒(2)頂部，并且第二環形導水槽板(15)與旋轉筒(7)連通。
4.根據權利要求3所述的一種污水處理用連續除氮脫硝設備，其特征在于，還包括導水箱(18)，導水箱(18)底部安裝有支撐板(19)，支撐板(19)固定在處理筒(2)上，導水箱(18)頂部連通設置有第三導水管(20)，導水箱(18)的側壁開口上轉動安裝有轉盤(21)，第二導水管(17)的外端安裝在轉盤(21)上；導水箱(18)內側的轉盤(21)側壁上安裝有導水斗(22)，導水斗(22)的外端滑動套裝有濾筒(23)，濾筒(23)與導水斗(22)之間設置有多個導向邊(24)，濾筒(23)的中部安裝有螺紋套(25)，螺紋套(25)內螺裝套設有往復絲杠(26)，往復絲杠(26)的外端固定在導水箱(18)內側壁上。
5.根據權利要求4所述的一種污水處理用連續除氮脫硝設備，其特征在于，所述處理筒(2)頂部安裝有立板(27)，立板(27)上安裝有第一電機(28)和第二傳動輪(29)；所述第一環形導水槽板(14)上安裝有固定板(30)，固定板(30)上轉動設置有第二轉軸(31)，第二轉軸(31)的兩端均設置有第三傳動輪(32)，所述儲料盤(1)頂部安裝有第二傳動環(33)，第二傳動環(33)與第二轉軸(31)上的一個第三傳動輪(32)傳動連接，第二轉軸(31)上另一個第三傳動輪(32)與第二傳動輪(29)傳動連接；所述第一電機(28)的輸出端穿過第二傳動輪(29)并轉動連接，第二轉軸(31)上設置有連接板(34)，連接板(34)與第二轉軸(31)轉動連接，連接板(34)安裝在第一電機(28)的輸出端上。
6.根據權利要求5所述的一種污水處理用連續除氮脫硝設備，其特征在于，所述圓形散料管(4)外壁上豎向設置有多個導軌(35)，導軌(35)與圓形散料管(4)滑動連接，導軌(35)固定在處理筒(2)內壁上，所述圓形散料管(4)側壁上安裝有移動環(36)，移動環(36)上滑動設置有多個滑塊(37)，滑塊(37)上轉動安裝有第一推拉臂(38)，第一推拉臂(38)的外端轉動安裝有第二推拉臂(39)，第二推拉臂(39)的外端轉動安裝在旋轉筒(7)外壁上，并且第一推拉臂(38)與第二推拉臂(39)之間安裝有板簧(40)。
7.根據權利要求6所述的一種污水處理用連續除氮脫硝設備，其特征在于，所述第二推拉臂(39)側壁上安裝有卡板(41)。
8.根據權利要求7所述的一種污水處理用連續除氮脫硝設備，其特征在于，所述處理筒(2)底部安裝有第二電機(42)，第二電機(42)的輸出端伸入至旋轉筒(7)內，并且第二電機(42)輸出端設置有多個轉動臂(43)，轉動臂(43)的外端固定在旋轉筒(7)內壁上；還包括三通管(44)和排氣管(45)，三通管(44)的兩個輸出端分別與兩個圓形散料管(4)連通，排氣管(45)連通安裝在處理筒(2)的頂部
發明內容
為解決上述技術問題，本發明提供一種污水處理用連續除氮脫硝設備。
為了達到上述目的，本發明所采用的技術方案是：
污水處理用連續除氮脫硝設備，包括儲料盤和處理筒，儲料盤位于處理筒上側，儲料盤內填充自養濾料、沸石等除氮脫硝材料；
所述處理筒內部上下兩側均設置有圓形散水管，兩個圓形散水管之間設置有圓形散料管，圓形散料管的截面設置為錐形，所述圓形散水管的外壁上開設有排水口，所述圓形散料管斜面上開設有排料口。
進一步地，所述處理筒中部設置有環形集水管，環形集水管的外壁上開設有多個進水口，并且環形集水管外壁上連通設置有溢流管，溢流管的外端伸出至處理筒的外側；
所述環形集水管上下兩端均設置有旋轉筒，旋轉筒與環形集水管轉動連接，旋轉筒的外端與處理筒內壁轉動連接，旋轉筒的外壁上連通設置有多個第一導水管，第一導水管的外端與圓形散水管連接并連通；
所述環形集水管圓周內壁上安裝有多個安裝板，安裝板上轉動設置有第一轉軸，第一轉軸的上下兩端均安裝有第一傳動輪，所述環形集水管下側的旋轉筒內壁上安裝有第一傳動環，第一傳動環與第一轉軸下側的第一傳動輪傳動連接，所述環形集水管上側的旋轉筒內壁上安裝有環形傳動槽板，第一轉軸上側的第一傳動輪位于環形傳動槽板內側，并且第一傳動輪與環形傳動槽板傳動連接。
進一步地，所述儲料盤圓周外壁上轉動套裝有第一環形導水槽板，第一環形導水槽板內側的儲料盤外壁上開設有多個通口，儲料盤通過通口與第一環形導水槽板連通，第一環形導水槽板的外側套設有第二環形導水槽板，第二環形導水槽板的內壁上轉動套裝有環形封板，第一環形導水槽板與環形封板連接，并且第一環形導水槽板與第二環形導水槽板內部連通；
所述儲料盤中部連通設置有第二導水管，第二環形導水槽板安裝在處理筒頂部，并且第二環形導水槽板與旋轉筒連通。
進一步地，還包括導水箱，導水箱底部安裝有支撐板，支撐板固定在處理筒上，導水箱頂部連通設置有第三導水管，導水箱的側壁開口上轉動安裝有轉盤，第二導水管的外端安裝在轉盤上；
導水箱內側的轉盤側壁上安裝有導水斗，導水斗的外端滑動套裝有濾筒，濾筒與導水斗之間設置有多個導向邊，濾筒的中部安裝有螺紋套，螺紋套內螺裝套設有往復絲杠，往復絲杠的外端固定在導水箱內側壁上。
進一步地，所述處理筒頂部安裝有立板，立板上安裝有第一電機和第二傳動輪；
所述第一環形導水槽板上安裝有固定板，固定板上轉動設置有第二轉軸，第二轉軸的兩端均設置有第三傳動輪，所述儲料盤頂部安裝有第二傳動環，第二傳動環與第二轉軸上的一個第三傳動輪傳動連接，第二轉軸上另一個第三傳動輪與第二傳動輪傳動連接；
所述第一電機的輸出端穿過第二傳動輪并轉動連接，第二轉軸上設置有連接板，連接板與第二轉軸轉動連接，連接板安裝在第一電機的輸出端上。
進一步地，所述圓形散料管外壁上豎向設置有多個導軌，導軌與圓形散料管滑動連接，導軌固定在處理筒內壁上，所述圓形散料管側壁上安裝有移動環，移動環上滑動設置有多個滑塊，滑塊上轉動安裝有第一推拉臂，第一推拉臂的外端轉動安裝有第二推拉臂，第二推拉臂的外端轉動安裝在旋轉筒外壁上，并且第一推拉臂與第二推拉臂之間安裝有板簧。
進一步地，所述第二推拉臂側壁上安裝有卡板。
進一步地，所述處理筒底部安裝有第二電機，第二電機的輸出端伸入至旋轉筒內，并且第二電機輸出端設置有多個轉動臂，轉動臂的外端固定在旋轉筒內壁上；
還包括三通管和排氣管，三通管的兩個輸出端分別與兩個圓形散料管連通，排氣管連通安裝在處理筒的頂部。
與現有技術相比本發明的有益效果為：通過采用自養反硝化除硝態氮、亞硝態氮和沸石吸附氨氮結合的方式對污水進行除氮脫硝處理，可有效提高污水處理效果，降低污水中總氮含量，提高污水處理方式的多樣性，提高設備功能性，同時采用自動擴散濾料和沸石吸附劑的方式，可實現對污水中總氮全面凈化處理的目的，提高物料擴散速度和擴散均勻性，使污水與濾料及氨氮吸附劑的充分接觸，擴大反應速率。
（發明人：楊慶霞;代繼哲;何蘭寧;任靖原;楊海超;張磊）
