公布日：2022.12.20
申請日：2022.09.15
分類號：B01D36/00(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I;B30B9/06(2006.01)I
摘要
本發明涉及污水處理技術領域，具體為一種多系統聯動的污水處理系統，包括污水處理箱，所述污水處理箱的內部從上往下依次分布有過濾處理機構、攪拌機構以及曝氣機構，所述過濾處理機構與攪拌機構之間設置有分隔板，所述分隔板的前端面與污水處理箱內壁固定，且分隔板的后端面與污水處理箱之間預留有污水溢流槽口；本發明通過設計過濾處理機構能夠?qū)M入污水處理箱待處理的污水初步過濾，并將污水中含雜的較大雜質進行清除指定位置，同時還能對過濾網板進行刮擦清理，避免過濾網板長時間高負荷工作出現堵塞，同時相較于現有技術該過濾網板無需頻繁更換，減少人工停機更換的頻率，進而提高裝置的工作效率。
權利要求書
1.一種多系統聯動的污水處理系統，包括污水處理箱(1)，其特征在于：所述污水處理箱(1)的內部從上往下依次分布有過濾處理機構(6)、攪拌機構(4)以及曝氣機構(5)，所述過濾處理機構(6)與攪拌機構(4)之間設置有分隔板(15)，所述分隔板(15)的前端面與污水處理箱(1)內壁固定，且分隔板(15)的后端面與污水處理箱(1)之間預留有污水溢流槽口，所述過濾處理機構(6)的前側設置有雜質處理機構(3)，通過所述過濾處理機構(6)處理后的污水通過污水溢流槽口流入攪拌機構(4)進行攪拌處理，而過濾處理機構(6)過濾的淤泥及固體雜質則進入雜質處理機構(3)進行壓縮以及固液分離；所述污水處理箱(1)的兩側設置有聯動機構(2)，通過所述聯動機構(2)帶動過濾處理機構(6)、攪拌機構(4)聯動運行，并且再通過聯動機構(2)驅動攪拌機構(4)對污水攪拌處理的過程中還可以驅動攪拌機構(4)在污水處理箱(1)內上下位移，所述攪拌機構(4)上下位移的同時能夠驅動雜質處理機構(3)以及曝氣機構(5)運行，分別實現過濾后的雜質壓縮固液分離以及通過曝氣機構(5)對攪拌機構(4)內的污水曝氣反應。
2.根據權利要求1所述的一種多系統聯動的污水處理系統，其特征在于：所述過濾處理機構(6)包括固定在分隔板(15)上端面的導流臺(67)，所述導流臺(67)的上端面呈傾斜結構設計，所述導流臺(67)的上側設置有過濾網板(66)，所述過濾網板(66)的兩側均與污水處理箱(1)內壁固定，所述過濾網板(66)與導流臺(67)傾斜角度一致，所述過濾網板(66)的上下兩端均貫穿并轉動連接有傳動軸(61)，所述傳動軸(61)的兩端均固定連接有齒輪(65)，所述過濾網板(66)上下兩端對應的齒輪(65)外部嚙合連接有鏈條(63)，兩個所述鏈條(63)的外表面等距離分布有驅動板(64)，所述驅動板(64)由高韌性金屬材質構成，且過濾網板(66)與導流臺(67)之間的間隙小于驅動板(64)的高度，所述污水處理箱(1)的后端面上側貫穿固定有進水管(12)，所述進水管(12)與過濾網板(66)中部位置對應。
3.根據權利要求2所述的一種多系統聯動的污水處理系統，其特征在于：所述導流臺(67)的兩側固定連接有導流板(62)，所述導流板(62)高度大于驅動板(64)的高度，且導流板(62)不與驅動板(64)接觸，所述驅動板(64)與過濾網板(66)相鄰面固定連接有鋼絲刷(641)，所述鋼絲刷(641)貼合在過濾網板(66)表面。
4.根據權利要求3所述的一種多系統聯動的污水處理系統，其特征在于：所述攪拌機構(4)包括設置在分隔板(15)下方的攪拌箱(41)，所述攪拌箱(41)的前后兩側與污水處理箱(1)內壁通過滑軌上下滑動連接，所述攪拌箱(41)外表面上側與污水處理箱(1)內壁之間設置有密封圈，所述密封圈嵌入式連接在攪拌箱(41)外壁，所述污水處理箱(1)的內部中間位置轉動連接有攪拌軸(42)，所述攪拌軸(42)的外表面環形等距分布有攪拌葉片(43)，所述攪拌箱(41)的前端面下側連通有出水管(13)，所述污水處理箱(1)的前端面與出水管(13)對應位置開設有活動槽(14)，所述出水管(13)經活動槽(14)延伸至污水處理箱(1)外側，且進水管(12)與活動槽(14)活動連接。
5.根據權利要求4所述的一種多系統聯動的污水處理系統，其特征在于：所述雜質處理機構(3)包括固定連接在分隔板(15)上端面的收集箱(31)，所述收集箱(31)位于導流臺(67)的前側，所述收集箱(31)的內部后側活動連接有擠壓板(34)，所述收集箱(31)的兩側開設有導向槽(32)，所述導向槽(32)的內部滑動連接有驅動塊(35)，所述驅動塊(35)的一端與擠壓板(34)固定，所述驅動塊(35)另一端延伸至導向槽(32)外側，所述攪拌箱(41)的上端面與驅動塊(35)對應位置固定連接有驅動板(64)，所述驅動板(64)的上端面傾斜結構設計，且驅動板(64)傾斜面貼合驅動塊(35)，所述驅動塊(35)與導向槽(32)通過滑軌滑動連接，且驅動塊(35)與導向槽(32)內部后端之間固定連接有復位彈簧。
6.根據權利要求5所述的一種多系統聯動的污水處理系統，其特征在于：所述導流臺(67)的上端固定連接有刮泥板(36)，所述污水處理箱(1)的前端面與收集箱(31)前端面底部均開設有雜質排放槽，雜質排放槽內螺絲固定安裝有密封板(11)。
7.根據權利要求6所述的一種多系統聯動的污水處理系統，其特征在于：所述收集箱(31)的內部底端靠近前側位置開設有排液槽，所述分隔板(15)與排液槽對應位置也開設有槽口，排液槽及槽口內均嵌入式連接有過濾網用于收集箱(31)內雜質壓縮后的液體通過此處流入攪拌箱(41)內。
8.根據權利要求7所述的一種多系統聯動的污水處理系統，其特征在于：所述曝氣機構(5)包括位于攪拌箱(41)下側與污水處理箱(1)內部底端之間的氣囊(52)，所述氣囊(52)的上端面與下端面分別與攪拌箱(41)底部以及污水處理箱(1)底部粘連固定，所述氣囊(52)的內部四角處以及氣囊(52)中心位置均固定連接有壓力彈簧(51)，所述攪拌箱(4)的底部嵌入式等距分布有單向氣閥(53)，所述單向氣閥(53)與氣囊(52)連通，所述氣囊(52)的側面連接有進氣管，且進氣管延伸至污水處理箱(1)外部，所述進氣管也內置單向氣閥(53)。
9.根據權利要求8所述的一種多系統聯動的污水處理系統，其特征在于：所述聯動機構(2)包括固定在污水處理箱(1)左側面的電機(27)，所述電機(27)與過濾網板(66)下側傳動軸(61)對應，所述電機(27)輸出軸與過濾網下側傳動軸(61)一端固定，且電機(27)輸出軸外表面套接固定有皮帶輪四(46)，所述攪拌箱(41)內的攪拌軸(42)一端貫穿攪拌箱(41)外側并套接固定有皮帶輪三(44)，所述皮帶輪三(44)與皮帶輪四(46)之間套接有皮帶二(45)，所述皮帶二(45)貫穿攪拌箱(41)上端面，且皮帶與攪拌箱(41)上端面貫穿處轉動連接滑輪，所述攪拌箱(41)的側面與皮帶二(45)對應位置轉動連接有張緊輪二(47)，所述皮帶二(45)外表面與張緊輪二(47)貼合設計。

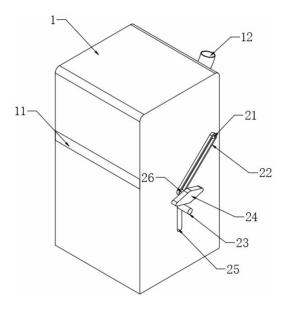

10.根據權利要求9所述的一種多系統聯動的污水處理系統，其特征在于：所述過濾網板(66)下側傳動軸(61)遠離電機(27)的一端固定連接有連接桿(211)，所述連接桿(211)貫穿污水處理箱(1)延伸至污水處理箱(1)外側，位于污水處理箱(1)外側的連接桿(211)一端固定連接有皮帶輪一(21)，所述污水處理箱(1)的右側中部開設有位移槽(25)，所述位移槽(25)的內部活動連接有導桿(23)，所述導桿(23)的一端與攪拌箱(41)固定，所述導桿(23)的上側設置有凸起(24)，所述凸起(24)的側面與污水處理箱(1)之間轉動連接有轉軸，且轉軸的外部套接固定皮帶輪二(26)，所述皮帶輪一(21)與皮帶輪二(26)之間套接有皮帶一(22)。
發明內容
本發明的目的在于提供一種多系統聯動的污水處理系統，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種多系統聯動的污水處理系統，包括污水處理箱，所述污水處理箱的內部從上往下依次分布有過濾處理機構、攪拌機構以及曝氣機構，所述過濾處理機構與攪拌機構之間設置有分隔板，所述分隔板的前端面與污水處理箱內壁固定，且分隔板的后端面與污水處理箱之間預留有污水溢流槽口，所述過濾處理機構的前側設置有雜質處理機構，通過所述過濾處理機構處理后的污水通過污水溢流槽口流入攪拌機構進行攪拌處理，而過濾處理機構過濾的淤泥及固體雜質則進入雜質處理機構進行壓縮以及固液分離；
所述污水處理箱的兩側設置有聯動機構，通過所述聯動機構帶動過濾處理機構、攪拌機構聯動運行，并且再通過聯動機構驅動攪拌機構對污水攪拌處理的過程中還可以驅動攪拌機構在污水處理箱內上下位移，所述攪拌機構上下位移的同時能夠驅動雜質處理機構以及曝氣機構運行，分別實現過濾后的雜質壓縮固液分離以及通過曝氣機構對攪拌機構內的污水曝氣反應。
優選的，所述過濾處理機構包括固定在分隔板上端面的導流臺，所述導流臺的上端面呈傾斜結構設計，所述導流臺的上側設置有過濾網板，所述過濾網板的兩側均與污水處理箱內壁固定，所述過濾網板與導流臺傾斜角度一致，所述過濾網板的上下兩端均貫穿并轉動連接有傳動軸，所述傳動軸的兩端均固定連接有齒輪，所述過濾網板上下兩端對應的齒輪外部嚙合連接有鏈條，兩個所述鏈條的外表面等距離分布有驅動板，所述驅動板由高韌性金屬材質構成，且過濾網板與導流臺之間的間隙小于驅動板的高度，所述污水處理箱的后端面上側貫穿固定有進水管，所述進水管與過濾網板中部位置對應。
優選的，所述導流臺的兩側固定連接有導流板，所述導流板高度大于驅動板的高度，且導流板不與驅動板接觸，所述驅動板與過濾網板相鄰面固定連接有鋼絲刷，所述鋼絲刷貼合在過濾網板表面。
優選的，所述攪拌機構包括設置在分隔板下方的攪拌箱，所述攪拌箱的前后兩側與污水處理箱內壁通過滑軌上下滑動連接，所述攪拌箱外表面上側與污水處理箱內壁之間設置有密封圈，所述密封圈嵌入式連接在攪拌箱外壁，所述污水處理箱的內部中間位置轉動連接有攪拌軸，所述攪拌軸的外表面環形等距分布有攪拌葉片，所述攪拌箱的前端面下側連通有出水管，所述污水處理箱的前端面與出水管對應位置開設有活動槽，所述出水管經活動槽延伸至污水處理箱外側，且進水管與活動槽活動連接。
優選的，所述雜質處理機構包括固定連接在分隔板上端面的收集箱，所述收集箱位于導流臺的前側，所述收集箱的內部后側活動連接有擠壓板，所述收集箱的兩側開設有導向槽，所述導向槽的內部滑動連接有驅動塊，所述驅動塊的一端與擠壓板固定，所述驅動塊另一端延伸至導向槽外側，所述攪拌箱的上端面與驅動塊對應位置固定連接有驅動板，所述驅動板的上端面傾斜結構設計，且驅動板傾斜面貼合驅動塊，所述驅動塊與導向槽通過滑軌滑動連接，且驅動塊與導向槽內部后端之間固定連接有復位彈簧。
優選的，所述導流臺的上端固定連接有刮泥板，所述污水處理箱的前端面與收集箱前端面底部均開設有雜質排放槽，雜質排放槽內螺絲固定安裝有密封板。
優選的，所述收集箱的內部底端靠近前側位置開設有排液槽，所述分隔板與排液槽對應位置也開設有槽口，排液槽及槽口內均嵌入式連接有過濾網用于收集箱內雜質壓縮后的液體通過此處流入攪拌箱內。
優選的，所述曝氣機構包括位于攪拌箱下側與污水處理箱內部底端之間的氣囊，所述氣囊的上端面與下端面分別與攪拌箱底部以及污水處理箱底部粘連固定，所述氣囊的內部四角處以及氣囊中心位置均固定連接有壓力彈簧，所述攪拌箱的底部嵌入式等距分布有單向氣閥，所述單向氣閥與氣囊連通，所述氣囊的側面連接有進氣管，且進氣管延伸至污水處理箱外部，所述進氣管也內置單向氣閥。
優選的，所述聯動機構包括固定在污水處理箱左側面的電機，所述電機與過濾網板下側傳動軸對應，所述電機輸出軸與過濾網下側傳動軸一端固定，且電機輸出軸外表面套接固定有皮帶輪四，所述攪拌箱內的攪拌軸一端貫穿攪拌箱外側并套接固定有皮帶輪三，所述皮帶輪三與皮帶輪四之間套接有皮帶二，所述皮帶二貫穿攪拌箱上端面，且皮帶與攪拌箱上端面貫穿處轉動連接滑輪，所述攪拌箱的側面與皮帶二對應位置轉動連接有張緊輪二，所述皮帶二外表面與張緊輪二貼合設計。
優選的，所述過濾網板下側傳動軸遠離電機的一端固定連接有連接桿，所述連接桿貫穿污水處理箱延伸至污水處理箱外側，位于污水處理箱外側的連接桿一端固定連接有皮帶輪一，所述污水處理箱的右側中部開設有位移槽，所述位移槽的內部活動連接有導桿，所述導桿的一端與攪拌箱固定，所述導桿的上側設置有凸起，所述凸起的側面與污水處理箱之間轉動連接有轉軸，且轉軸的外部套接固定皮帶輪二，所述皮帶輪一與皮帶輪二之間套接有皮帶一。
與現有技術相比，本發明的有益效果是：
1.本發明通過設計過濾處理機構能夠?qū)M入污水處理箱待處理的污水初步過濾，并將污水中含雜的較大雜質進行清除指定位置，同時還能對過濾網板進行刮擦清理，避免過濾網板長時間高負荷工作出現堵塞，同時相較于現有技術該過濾網板無需頻繁更換，減少人工停機更換的頻率，進而提高裝置的工作效率；
2.本發明通過設計雜質處理機構配合過濾處理機構能夠?qū)^濾的較大雜質進行收集，并對收集的雜質進行壓縮實現固液分離以及便于后續對該固體垃圾進行處理，優化垃圾處理步驟；
3.本發明通過設計攪拌機構與曝氣機構配合能夠在通過攪拌機構對過濾后的污水充分攪拌反應，并進一步驅動曝氣機構運行，對攪拌機構內污水進行曝氣反應。
（發明人：王佳;王建軍;龔雪;陳婷婷;鄭能建）
