公布日：2022.03.08
申請日：2020.09.07
分類號：C02F1/16(2006.01)I;B01D53/78(2006.01)I;B01D53/40(2006.01)I;C10B53/00(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種高含鹽高濃度有機廢水集成治理系統及方法，包括廢水泵一、廢水泵二、洗脫器、蒸發器、熱解碳化器、出渣冷卻器、燃燒換熱器、凈化器、引風機、煙囪；本發明通過“先低溫干燥脫水+后中溫?zé)峤馓蓟?熱解碳化產物余熱直接回收用于廢水干燥脫水”的集成技術方案和干燥器和熱解碳化器內填料擾動分散的結構設計，徹底解決干燥脫水和熱解碳化設備的腐蝕堵塞問題和系統高能耗、高成本問題，最終達到低能耗、低成本處理廢水廢鹽的目的。
權利要求書
1.一種高含鹽高濃度有機廢水集成治理系統，其特征在于：包括廢水泵一、廢水泵二、洗脫器、蒸發器、熱解碳化器、出渣冷卻器、燃燒換熱器、凈化器、引風機和煙囪；其中，廢水泵一的進水端接入待處理廢水，另一端通過管道與所述洗脫器的入水口連接，所述洗脫器的出水口通過管道與所述廢水泵二的進水口連接，所述廢水泵二的出水口通過管道與所述蒸發器的進水口連接；所述蒸發器的出渣口通過給料器與所述熱解碳化器的進料口連接，所述熱解碳化器的熱解氣出口通過管道與所述洗脫器的進氣口連接，所述洗脫器的出氣口通過管道與所述燃燒換熱器的進氣口連接，所述燃燒換熱器的出氣口通過管道與所述凈化器的進氣口連接，所述凈化器的出氣口通過管道與所述引風機的進氣口連接，所述引風機的出氣口通過管道與所述煙囪的進氣口連接；所述熱解碳化器的殘?jiān)懦隹谕ㄟ^出渣冷卻器的入料口連接，出渣冷卻器的出渣口與盛渣器的進渣口連接；所述蒸發器的蒸汽接入口一通過管道與所述燃燒換熱器的出汽口連接，所述蒸發器蒸汽接入口二通過管道與所述出渣冷卻器的出汽口連接；所述蒸發器的冷凝水排出口一通過管道與污水處理廠的進水口連接，所述蒸發器的冷凝水排出口二通過管道與所述出渣冷卻器的進水口連接，所述蒸發器的冷凝水排出口三通過管道與所述燃燒換熱器的進水口連接。
2.根據權利要求1所述的高含鹽高濃度有機廢水集成治理系統，其特征在于：所述洗脫器采用直接噴淋洗脫結構，洗脫器結構分為三段式，上段為廢水噴淋段，設置有廢水噴頭；中段為洗脫段，設置有氣液分布篩板；下段為集水段，設置集水池；所述噴頭固定在所述洗脫器內的分布篩板上方，且通過管道與所述廢水泵一的出水口連接；所述分布篩板固定在所述洗脫器的中段，起氣水均勻分布作用；所述集水池位于所述分布篩板下部洗脫器的底部，集水池的出水口通過管道與所述廢水泵二的進水口連接。
3.一種高含鹽高濃度有機廢水集成治理方法，基于權利要求1-2任一項所述高含鹽高濃度有機廢水集成治理系統，其特征在于：首先調節廢水pH值，使之滿足洗脫去除熱解氣體產物中的酸性組分，然后將廢水從頂部進入洗脫器，熱解氣體從下部進入洗脫器，利用廢水洗脫去除熱解氣體中的酸性氣體，同時利用熱解氣體的余熱預熱廢水；經洗脫器預熱后的廢水直接進入蒸發器管外，與管內外部輸入蒸汽進行間壁換熱，廢水吸熱蒸發產生蒸發水汽，該蒸發水汽在蒸發器中進入換熱管內，參與廢水蒸發換熱，換熱后的蒸發水汽最終以95-98℃的冷凝水形式排出蒸發器，回用于污水處理系統二次處理；外部輸入蒸汽在蒸發器中換熱后，以95-98℃的冷凝水形式單獨排出蒸發器，該冷凝水回用于洗脫后的熱解氣體燃燒換熱管生產蒸汽，完成蒸汽循環利用；廢水蒸發后的殘?jiān)鼜恼舭l(fā)器底部排出并直接進入熱解碳化器中，熱解碳化器以電加熱且隔絕空氣的400-500℃條件下分解殘?jiān)械挠袡C(jī)組分，分別得到約200-300℃的熱解氣體和400-500℃的碳化殘?jiān)粺峤鈿怏w進入廢水洗脫器，依據酸堿中和理論，洗脫去除熱解氣體中的酸性氣體；洗脫液采用需要治理的廢水，依據廢水中的組成特性，適當調節廢水的pH值，以便中和熱解氣體中的酸性氣體，從而達到洗脫去除有害氣體的目的，洗脫除雜后的熱解氣體屬于清潔燃料，從洗脫器出來后直接進入燃燒換熱器，在燃燒器中直接燃燒，燃燒產生的高溫氣體直接進入換熱器與來自蒸發器的冷凝水間壁換熱，回收熱量，并生產回用于蒸發器的150-200℃的蒸汽，實現能量循環利用；換熱后約120-150℃的尾氣進入凈化器，凈化后的干凈氣體通過引風機排入煙囪；從熱解碳化器出來的碳化殘?jiān)�，首先�?jīng)過與來自蒸發器的冷凝水進行間壁換熱，產生水蒸汽回用于蒸發器的輸入蒸汽熱源，換熱冷卻后殘?jiān)米鞯V物助磨劑、礦物助熔劑或化工鹽，實現其資源化利用。
發明內容
本發明的目的是提供一種高含鹽高濃度有機廢水集成治理系統及方法，以解決上述現有技術存在的問題，通過“先低溫干燥脫水+后中溫?zé)峤馓蓟?熱解碳化產物余熱直接回收用于廢水干燥脫水”的集成技術方案和干燥器和熱解碳化器內填料擾動分散的結構設計，徹底解決干燥脫水和熱解碳化設備的腐蝕堵塞問題和系統高能耗、高成本問題，最終達到低能耗、低成本處理廢水廢鹽的目的。
為實現上述目的，本發明提供了如下方案：

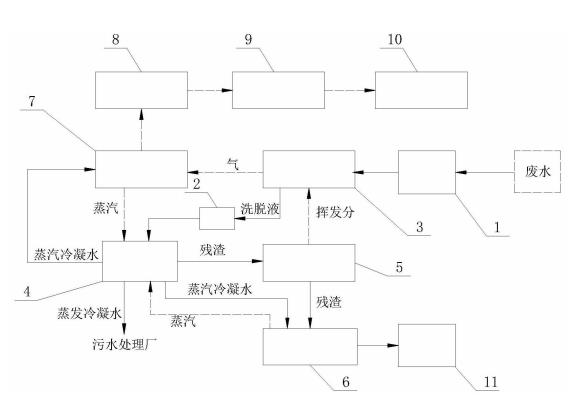

本發明提供一種高含鹽高濃度有機廢水集成治理系統，包括廢水泵一、廢水泵二、洗脫器、蒸發器、熱解碳化器、出渣冷卻器、燃燒換熱器、凈化器、引風機和煙囪；
其中，廢水泵一的進水端接入待處理廢水，另一端通過管道與所述洗脫器的入水口連接，所述洗脫器的出水口通過管道與所述廢水泵二的進水口連接，所述廢水泵二的出水口通過管道與所述蒸發器的進水口連接；所述蒸發器的出渣口通過給料器與所述熱解碳化器的進料口連接，所述熱解碳化器的熱解氣出口通過管道與所述洗脫器的進氣口連接，所述洗脫器的出氣口通過管道與所述燃燒換熱器的進氣口連接，所述燃燒換熱器的出氣口通過管道與所述凈化器的進氣口連接，所述凈化器的出氣口通過管道與所述引風機的進氣口連接，所述引風機的出氣口通過管道與所述煙囪的進氣口連接；所述熱解碳化器的殘?jiān)懦隹谕ㄟ^出渣冷卻器的入料口連接，出渣冷卻器的出渣口與盛渣器的進渣口連接；所述蒸發器的蒸汽接入口一通過管道與所述燃燒換熱器的出汽口連接，所述蒸發器蒸汽接入口二通過管道與所述出渣冷卻器的出汽口連接；所述蒸發器的冷凝水排出口一通過管道與污水處理廠的進水口連接，所述蒸發器的冷凝水排出口二通過管道與所述出渣冷卻器的進水口連接，所述蒸發器的冷凝水排出口三通過管道與所述燃燒換熱器的進水口連接。
優選地，所述洗脫器采用直接噴淋洗脫結構，洗脫器結構分為三段式，上段為廢水噴淋段，設置有廢水噴頭；中段為洗脫段，設置有氣液分布篩板；下段為集水段，設置集水池。所述噴頭固定在所述洗脫器內的分布篩板上方，且通過管道與所述廢水泵一的出水口連接；所述分布篩板固定在所述洗脫器的中段，起氣水均勻分布作用；所述集水池位于所述分布篩板下部洗脫器的底部，集水池的出水口通過管道與所述廢水泵二的進水口連接。
本發明還提供一種高含鹽高濃度有機廢水集成治理方法，基于上述高含鹽高濃度有機廢水集成治理系統，具體實施過程如下：
首先調節廢水pH值，使之滿足洗脫去除熱解氣體產物中的酸性組分，然后將廢水從頂部進入洗脫器，熱解氣體從下部進入洗脫器，利用廢水洗脫去除熱解氣體中的酸性氣體，同時利用熱解氣體的余熱預熱廢水；經洗脫器預熱后的廢水直接進入蒸發器管外，與管內的外部輸入蒸汽進行間壁換熱，廢水吸熱蒸發產生蒸發水汽，該蒸發水汽在蒸發器中進入換熱管內，參與廢水蒸發換熱，換熱后的蒸發水汽最終以95-98℃的冷凝水形式排出蒸發器，回用于污水處理系統二次處理；外部輸入蒸汽在蒸發器中換熱后，以95-98℃的冷凝水形式單獨排出蒸發器，該冷凝水回用于洗脫后的熱解氣體燃燒換熱管生產蒸汽，完成蒸汽循環利用；廢水蒸發后的殘?jiān)鼜恼舭l(fā)器底部排出并直接進入熱解碳化器中，熱解碳化器以電加熱且隔絕空氣的400-500℃條件下分解殘?jiān)械挠袡C(jī)組分，分別得到約200-300℃的熱解氣體和400-500℃的碳化殘?jiān)�；熱解氣體進入廢水洗脫器，依據酸堿中和理論，洗脫去除熱解氣體中的酸性氣體(如硫化氫、氯化氫等)；洗脫液采用需要治理的廢水，依據廢水中的組成特性，適當調節廢水的pH值，以便中和熱解氣體中的酸性氣體，從而達到洗脫去除有害氣體的目的，洗脫除雜后的熱解氣體屬于清潔燃料，從洗脫器出來后直接進入燃燒換熱器，在燃燒器中直接燃燒，燃燒產生的高溫氣體直接進入換熱器與來自蒸發器的冷凝水間壁換熱，回收熱量，并生產回用于蒸發器的約150-200℃的蒸汽，實現能量循環利用；換熱后產生約120-150℃的尾氣進入凈化器，凈化后的干凈氣體通過引風機排入煙囪；從熱解碳化器出來的碳化殘?jiān)�，首先�?jīng)過與來自蒸發器的冷凝水進行間壁換熱，產生水蒸汽回用于蒸發器的輸入蒸汽熱源，換熱冷卻后殘?jiān)米鞯V物助磨劑、礦物助熔劑或化工鹽，實現其資源化利用。
本發明相對于現有技術取得了以下有益技術效果：
(1)本發明采用“蒸發脫水+熱解碳化”集成技術替代傳統焚燒技術，廢水處理溫度大大降低，從而顯著降低能耗，節約成本，易于工業化。
(2)本發明利用廢水調質直接洗脫熱解氣體中的有害氣體，并預熱廢水，不僅減少和避免熱解氣體直接燃燒有害氣體產生，而且回收熱解氣體顯熱，達到節能環保雙重效果。
(3)本發明將洗脫除雜后的清潔氣體直接燃燒和碳化高溫殘?jiān)械臒崃炕厥�，生產蒸汽直接用于廢水蒸發脫水的能源，大大降低廢水處理成本，實現系統節能。
(4)本發明將蒸發器產生的蒸汽冷凝水用作碳化高溫殘?jiān)蛽]發分燃燒間壁換熱介質，實現清潔水資源循環利用，具有良好的節水節能效果。
(5)本發明將熱解碳化后產生的殘?jiān)苯佑糜诘V物助熔劑或礦物助磨劑或化工鹽，實現固廢的資源化利用，進而減少固廢排放和降低固廢處置成本。
(6)本發明采用填料擾動分散與蒸發水汽余熱回收干燥脫水器+填料擾動式電加熱中溫絕氧碳化器，徹底解決干燥器和熱解碳化器腐蝕堵塞難題。
（發明人：廖洪強;李世光）
