公布日：2022.03.01
申請日：2022.01.27
分類號：B01F27/90(2022.01)I;B01F35/221(2022.01)I;C02F1/00(2006.01)I
摘要
本發明公開了一種固體懸浮物廢水處理設備，涉及廢水處理設備技術領域，包括桶體，所述桶體頂部開口，開口處設置有框架梁，所述框架梁上設置有加藥箱，所述開口頂部設置有四個均勻分布的鉸座，所述鉸座上設置有第一伸縮桿，四個所述第一伸縮桿通過連接座與活動平臺連接，所述活動平臺上設置有攪拌裝置，所述攪拌裝置貫穿所述框架梁并延伸至所述桶體內部。通過本發明的設置，提供了一種結構簡單，攪拌效率較高的固體懸浮物廢水處理設備。
權利要求書
1.一種固體懸浮物廢水處理設備，其特征在于，包括桶體，所述桶體頂部開口，開口處設置有框架梁，所述框架梁上設置有加藥箱，所述開口頂部設置有四個均勻分布的鉸座，所述鉸座上設置有第一伸縮桿，四個所述第一伸縮桿通過連接座與活動平臺連接，所述活動平臺上設置有攪拌裝置，所述攪拌裝置貫穿所述框架梁并延伸至所述桶體內部；所述連接座上設置有兩轉動方向垂直的鉸接軸，所述第一伸縮桿兩端皆設置有鉸接凸起，四個第一伸縮桿分為兩組，其中相對的兩個第一伸縮桿為同組；第一組中的第一伸縮桿第一端的鉸接凸起與所述鉸座鉸接，第二端的鉸接凸起通過連接座與活動平臺連接；第二組中的第一伸縮桿第一端的鉸接凸起通過連接座與所述鉸座連接，第二端的鉸接凸起通過連接座與所述活動平臺連接；所述鉸接凸起相對鉸座的轉動方向?yàn)樨Q直方向，所述鉸接凸起相對連接座的轉動方向?yàn)樗椒较颍鲞B接座相對鉸座的方向?yàn)樗椒较�，所述連接座相對活動平臺的轉動方向?yàn)樨Q直方向；所述攪拌裝置包括攪拌電機、攪拌軸和攪拌框，所述攪拌電機固定連接于所述活動平臺上，所述攪拌軸由攪拌電機驅動并延伸至桶體內，所述攪拌框固定連接于所述攪拌軸上；所述框架梁中間位置處開設有通孔，所述攪拌軸貫穿所述通孔并向下延伸，通孔內壁設置有四個呈環形陣列排布的第二伸縮桿，所述第二伸縮桿第一端鉸接于通孔內壁，第二端鉸接于套管上，所述套管套設于所述攪拌軸上，所述第二伸縮桿相對通孔內壁的轉動方向與所述第二伸縮桿相對所述套管的轉動方向相同。
2.根據權利要求1所述的一種固體懸浮物廢水處理設備，其特征在于，所述第二伸縮桿相對所述通孔內壁的轉動方向?yàn)樗椒较�，所述攪拌軸滑動連接于所述套管。
3.根據權利要求1所述的一種固體懸浮物廢水處理設備，其特征在于，所述桶體底部設置有三組底座，所述底座呈環形陣列排布于所述桶體底部。
4.根據權利要求1所述的一種固體懸浮物廢水處理設備，其特征在于，所述桶體側壁設置有液位管，所述液位管頂部具有通氣孔，所述液位管上設置有液位傳感器。
5.根據權利要求1所述的一種固體懸浮物廢水處理設備，其特征在于，還包括藥池，所述藥池通過進液管向所述桶體內供給藥液，所述進液管上設置有泵體。
發明內容
本發明的目的是為了解決現有技術中存在的缺陷，而提出的一種固體懸浮物廢水處理設備。
為了實現上述目的，本發明采用了如下技術方案：

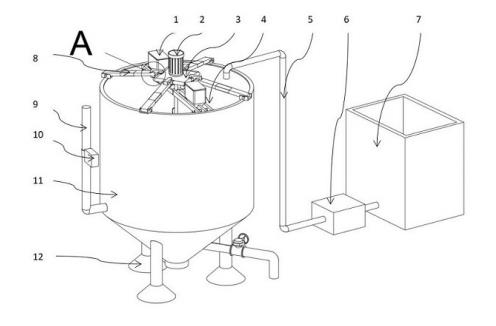

一種固體懸浮物廢水處理設備，包括桶體，所述桶體頂部開口，開口處設置有框架梁，所述框架梁上設置有加藥箱，所述開口頂部設置有四個均勻分布的鉸座，所述鉸座上設置有第一伸縮桿，四個所述第一伸縮桿通過連接座與活動平臺連接，所述活動平臺上設置有攪拌裝置，所述攪拌裝置貫穿所述框架梁并延伸至所述桶體內部。
進一步的，所述連接座上設置有兩轉動方向垂直的鉸接軸，所述第一伸縮桿兩端皆設置有鉸接凸起，四個第一伸縮桿分為兩組，其中相對的兩個第一伸縮桿為同組；
第一組中的第一伸縮桿第一端的鉸接凸起與所述鉸座鉸接，第二端的鉸接凸起通過連接座與活動平臺連接；
第二組中的第一伸縮桿第一端的鉸接凸起通過連接座與所述鉸座連接，第二端的鉸接凸起通過連接座與所述活動平臺連接；
所述鉸接凸起相對鉸座的轉動方向?yàn)樨Q直方向，所述鉸接凸起相對連接座的轉動方向?yàn)樗椒较�，所述連接座相對鉸座的方向?yàn)樗椒较�，所述連接座相對活動平臺的轉動方向?yàn)樨Q直方向。
進一步的，所述攪拌裝置包括攪拌電機、攪拌軸和攪拌框，所述攪拌電機固定連接于所述活動平臺上，所述攪拌軸由攪拌電機驅動并延伸至桶體內，所述攪拌框固定連接于所述攪拌軸上。
更進一步的，所述框架梁中間位置處開設有通孔，所述攪拌軸貫穿所述通孔并向下延伸，通孔內壁設置有四個呈環形陣列排布的第二伸縮桿，所述第二伸縮桿第一端鉸接于通孔內壁，第二端鉸接于套管上，所述套管套設于所述攪拌軸上，所述第二伸縮桿相對通孔內壁的轉動方向與所述第二伸縮桿相對所述套管的轉動方向相同。
更進一步的，所述第二伸縮桿相對所述通孔內壁的轉動方向?yàn)樗椒较�，所述攪拌軸滑動連接于所述套管。
進一步的，所述桶體底部設置有三組底座，所述底座呈環形陣列排布于所述桶體底部。
更進一步的，所述桶體側壁設置有液位管，所述液位管頂部具有通氣孔，所述液位管上設置有液位傳感器。
進一步的，還包括藥池，所述藥池通過進液管向所述桶體內供給藥液，所述進液管上設置有泵體。
相比于現有技術，本發明的有益效果在于：
通過本發明的設置，提供了一種結構簡單，攪拌效率較高的固體懸浮物廢水處理設備；通過設置的支撐梁，為攪拌電機和加藥裝置提供了安裝空間；通過設置的液位傳感器，在向桶體內注水過程中與桶內水平面平齊，在達到既定高度后可對第一攪拌裝置進行控制，使攪拌電機啟動，開始攪拌。
（發明人：李江;尹強）
