公布日：2022.03.18
申請日：2021.09.29
分類號：C02F1/469(2006.01)I;C02F9/06(2006.01)I
摘要
本發明提供了一種提高電滲析凈水器廢水比的方法、裝置及凈水器，所述方法包括步驟：在接收到再生指令，且符合再生條件時，控制增壓水泵打開，控制限流電磁閥以及純水電磁閥關閉；當檢測到流量計有信號脈沖時，進入再生過程，向電滲析濾芯施加反向電壓，實時獲取液體流量信息，并根據所述液體流量信息調整增壓水泵的工作頻率；當制水電量等于再生電量時，停止向電滲析濾芯施加反向電壓。本發明在再生過程時，通過控制增壓水泵的工作頻率，提高凈水器的純廢水比。
權利要求書
1.一種提高電滲析凈水器廢水比的方法，其特征在于，包括步驟：在接收到再生指令，且符合再生條件時，控制增壓水泵打開，控制限流電磁閥以及純水電磁閥關閉；當檢測到流量計有信號脈沖時，進入再生過程，向電滲析濾芯施加反向電壓，實時獲取液體流量信息，并根據所述液體流量信息調整增壓水泵的工作頻率；當制水電量等于再生電量時，停止向電滲析濾芯施加反向電壓。
2.根據權利要求1所述的方法，其特征在于，所述再生條件包括：產水容量達到設定值，且獲取到純凈水電磁閥的關閉狀態信號。
3.根據權利要求1所述的方法，其特征在于，還包括再生電量計算步驟：獲取電滲析濾芯的再生電流；根據所述再生電流計算所述再生電量；所述向電滲析濾芯施加反向電壓的步驟，具體為：控制極性開關的通斷使電壓源給電滲透濾芯施加反向電壓。
4.根據權利要求1所述的方法，其特征在于，還包括如下步驟：在接收到制水指令時，控制增壓水泵全開，控制限流電磁閥以及純水電磁閥關閉，向電滲析濾芯施加正向電壓。
5.根據權利要求4所述的方法，其特征在于，所述向電滲析濾芯施加正向電壓的步驟，具體為：控制極性開關的通斷使電壓源給電滲透濾芯施加正向電壓。
6.根據權利要求1或4所述的方法，其特征在于，所述根據所述液體流量信息調整增壓水泵的工作頻率的步驟，具體為：根據所述液體流量信息計算驅動增壓水泵的信號占空比；根據所述信號占空比調整增壓水泵的工作頻率。
7.一種提高電滲析凈水器廢水比的裝置，用于實現如權利要求1~6任一項所述的方法，其特征在于，包括：控制器、流量計、增壓水泵、反滲透濾芯、電滲析濾芯、限流電磁閥、純水電磁閥、極性開關、電壓源、電流檢測模塊；所述控制器分別與所述增壓水泵、所述限流電磁閥、所述電流檢測模塊、所述電壓源、所述極性開關、所述流量計、所述純水電磁閥連接；所述電滲析濾芯分別與所述電流檢測模塊、所述電壓源、所述限流電磁閥、所述反滲透濾芯、所述流量計連接；所述增壓水泵與進水管道連接，所述純水電磁閥與純凈水管道連接，所述反滲透濾芯、所述電滲析濾芯均與廢水管道連接；所述反滲透濾芯分別與所述增壓水泵、所述流量計、所述純水電磁閥；所述增壓水泵與所述限流電磁閥；所述電壓源與所述極性開關連接。
8.根據權利要求7所述的裝置，其特征在于，所述流量計為雙向高精度HALL流量傳感器。
9.一種凈水器，其特征在于，所述凈水器包括控制器和存儲器，所述存儲器中存儲有至少一條指令、至少一段程序、代碼集或指令集，所述至少一條指令、至少一段程序、代碼集或指令集由所述控制器加載并執行以實現如權利要求1~6任一項所述的方法。
10.一種凈水器，其特征在于，包括如權利要求7或8所述的裝置。
發明內容
為了克服上述技術缺陷，本發明提供了一種提高電滲析凈水器廢水比的方法、裝置及凈水器，其能提高純廢水比。
為了解決上述問題，本發明按以下技術方案予以實現的：

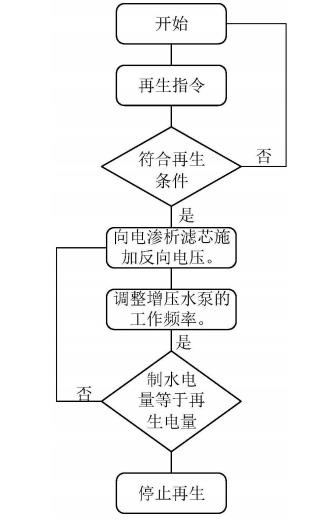

一種提高電滲析凈水器廢水比的方法，包括步驟：
在接收到再生指令，且符合再生條件時，控制增壓水泵打開，控制限流電磁閥以及純水電磁閥關閉；
當檢測到流量計有信號脈沖時，進入再生過程，向電滲析濾芯施加反向電壓，實時獲取液體流量信息，并根據所述液體流量信息調整增壓水泵的工作頻率；
當制水電量等于再生電量時，停止向電滲析濾芯施加反向電壓。
作為本發明的進一步改進，所述再生條件包括：產水容量達到設定值，且獲取到純凈水電磁閥的關閉狀態信號。
作為本發明的進一步改進，本發明還包括再生電量計算步驟：
獲取電滲析濾芯的再生電流；
根據所述再生電流計算所述再生電量。
作為本發明的進一步改進，所述向電滲析濾芯施加反向電壓的步驟，具體為：
控制極性開關的通斷使電壓源給電滲透濾芯施加反向電壓。
作為本發明的進一步改進，本發明還包括如下步驟：
在接收到制水指令時，控制增壓水泵全開，控制限流電磁閥以及純水電磁閥關閉，向電滲析濾芯施加正向電壓。
作為本發明的進一步改進，所述向電滲析濾芯施加正向電壓的步驟，具體為：
控制極性開關的通斷使電壓源給電滲透濾芯施加正向電壓。
作為本發明的進一步改進，所述根據所述液體流量信息調整增壓水泵的工作頻率的步驟，具體為：
根據所述液體流量信息計算驅動增壓水泵的信號占空比；
根據所述信號占空比調整增壓水泵的工作頻率。
本發明還提供了一種提高電滲析凈水器廢水比的裝置，用于實習上述的方法，包括：控制器、流量計、增壓水泵、反滲透濾芯、電滲析濾芯、限流電磁閥、純水電磁閥、極性開關、電壓源、電流檢測模塊；
所述控制器分別與所述增壓水泵、所述限流電磁閥、所述電流檢測模塊、所述電壓源、所述極性開關、所述流量計、所述純水電磁閥連接；
所述電滲析濾芯分別與所述電流檢測模塊、所述電壓源、所述限流電磁閥、所述反滲透濾芯、所述流量計連接；
所述增壓水泵與進水管道連接，所述純水電磁閥與純凈水管道連接，所述反滲透濾芯、所述電滲析濾芯均與廢水管道連接；
所述反滲透濾芯分別與所述增壓水泵、所述流量計、所述純水電磁閥；
所述增壓水泵與所述限流電磁閥；
所述電壓源與所述極性開關連接。
此外，本發明還提供了一種凈水器，所述凈水器包括控制器和存儲器，所述存儲器中存儲有至少一條指令、至少一段程序、代碼集或指令集，所述至少一條指令、至少一段程序、代碼集或指令集由所述控制器加載并執行以實現上述的方法。
最后，本發明還提供了一種凈水器，其特征在于，包括上述的裝置。
與現有技術相比，本發明具有以下有益效果：在再生過程時，通過控制增壓水泵的工作頻率調整水流速度，進而提高凈水器的純廢水比。
（發明人：陳小平;倪霞）
