公布日：2022.11.15
申請日：2022.07.12
分類號：C02F9/14(2006.01)I;C02F3/10(2006.01)I;C09D4/02(2006.01)I;C09D4/06(2006.01)I;C09D7/61(2018.01)I;C09D7/65(2018.01)I;
D01F9/16(2006.01)I
摘要
本發明屬于污水處理技術領域，公開了一種一體化生活污水過濾膜及其制備方法，所述一體化生活污水過濾膜包括生活污水過濾膜基材和基材表面的等離子噴涂碳納米涂料；所述制備方法包括：生活污水過濾膜基材的制備；生物質碳纖維的制備；基材表面的等離子噴涂碳納米涂料的制備；一體化生活污水過濾膜的制備。本發明的一體化生活污水過濾膜的制備方法簡單，制備得到的生活污水過濾膜不易受污染，穩定性好，通過生活污水過濾膜基材的聚濾層和分離濾層可以有效濾除固體雜質；通過活性炭層和吸附棉層吸收污水中的臭味和吸附污水中的顆粒型雜質，通過生物膜層對污水中有機物進行生物處理，提高潔凈力度和工作效率，可以長期使用，降低了污水處理成本。
權利要求書
1.一種一體化生活污水過濾膜，其特征在于，所述一體化生活污水過濾膜包括生活污水過濾膜基材和基材表面的等離子噴涂碳納米涂料；其中，所述生活污水過濾膜基材包括聚濾層、分離濾層、活性炭層、吸附棉層和生物膜層；所述生活污水過濾膜基材的表面為聚濾層，所述聚濾層底部與分離濾層連接，所述分離濾層底部與活性炭層連接，所述活性炭層底部與吸附棉層連接，所述吸附棉層底部與生物膜層連接；所述基材表面的等離子噴涂碳納米涂料按照質量份數計，包括云母粉30-50份、生物質碳纖維20-40份、海藻酸鈉15-20份、丙烯酰胺10-15份、硅酸酯8-12份、催化劑2-3份以及余量去離子水。
2.如權利要求1所述的一體化生活污水過濾膜，其特征在于，所述聚濾層由PVC材料制成，所述分離濾層由PTFE材料制成，所述分離濾層上粘合連接有PET無紡布。
3.如權利要求1所述的一體化生活污水過濾膜，其特征在于，所述硅酸酯是正硅酸四乙酯和硅酸異丙酯中的任意一種；所述催化劑是氨水、乙酸、鹽酸和氯化銨中的任意一種。
4.如權利要求1所述的一體化生活污水過濾膜，其特征在于，所述一體化生活污水過濾膜外沿一體化連接有加厚邊沿，所述加厚邊沿用于與外部的夾持結構連接，對過濾膜整體進行固定。
5.一種應用如權利要求1-4任意一項所述的一體化生活污水過濾膜的一體化生活污水過濾膜的制備方法，其特征在于，所述一體化生活污水過濾膜的制備方法包括以下步驟：步驟一，進行生活污水過濾膜基材的制備：將聚濾層、分離濾層、活性炭層、吸附棉層和生物膜層依次連接，制得生活污水過濾膜基材，備用；步驟二，進行生物質碳纖維的制備：將芹菜熱解制得生物質炭后，將生物質炭與硝化細菌菌液培養，粉碎，得生物質碳纖維；步驟三，進行基材表面的等離子噴涂碳納米涂料的制備：將原料依次加入到丙酮溶液中混勻后，球磨，燒結，得等離子噴涂碳納米涂料；步驟四，進行一體化生活污水過濾膜的制備：將所述基材表面的等離子噴涂碳納米涂料超聲分散后，利用等離子體發射器制得一體化生活污水過濾膜。
6.如權利要求5所述的一體化生活污水過濾膜的制備方法，其特征在于，所述步驟一中的生活污水過濾膜基材的制備包括：利用PVC材料進行聚濾層的制備，利用PTFE材料進行分離濾層的制備，并在制備得到的分離濾層上粘合連接PET無紡布；在聚濾層底部粘合連接分離濾層，在分離濾層底部粘合連接活性炭層，在活性炭層底部粘合連接吸附棉層，在吸附棉層底部粘合連接生物膜層；通過生活污水過濾膜基材的聚濾層和分離濾層濾除固體雜質，通過活性炭層和吸附棉層吸收污水中的臭味和吸附污水中的顆粒型雜質，通過生物膜層對污水中的有機物進行生物處理。
7.如權利要求5所述的一體化生活污水過濾膜的制備方法，其特征在于，所述步驟二中的生物質碳纖維的制備包括：將芹菜洗凈碾碎后，置于氮?dú)夥諊校O(shè)置氣體流速，熱解；熱解后，研磨過篩，使用去離子水清洗，干燥，高壓滅菌，得生物質炭；室溫下將生物質炭與硝化細菌菌液混合均勻，使用氫氧化鈉調節pH，轉移至恒溫振蕩培養箱中培養，使用無菌生理鹽水清洗，粉碎，得生物質碳纖維。
8.如權利要求7所述的一體化生活污水過濾膜的制備方法，其特征在于，所述氣體流速為250-300mL/min，熱解溫度為450-550℃，熱解時間為2-4h。
9.如權利要求5所述的一體化生活污水過濾膜的制備方法，其特征在于，所述步驟三中的基材表面的等離子噴涂碳納米涂料的制備包括：按照質量份數分別稱取云母粉、生物質碳纖維、海藻酸鈉、丙烯酰胺、硅酸酯、催化劑以及去離子水；所述云母粉稱取前過300-500目篩，所述生物質碳纖維的長徑比為0.5-1G：1，含碳纖維束的直徑為1-10μm；將云母粉、生物質碳纖維、海藻酸鈉、丙烯酰胺和催化劑依次加入到丙酮溶液中，混合均勻后加入硅酸酯，再次攪拌，所述攪拌的速度為800-1200rpm，所述攪拌時間為40-60h，得混合基料；將所述混合基料在高能球磨機中球磨，干燥后研磨，過篩后，將過篩物壓成片狀，在650℃下燒結，得到基材表面的等離子噴涂碳納米涂料。
10.如權利要求4所述的一體化生活污水過濾膜的制備方法，其特征在于，所述步驟四中的一體化生活污水過濾膜的制備包括：室溫下，將制備得到的所述基材表面的等離子噴涂碳納米涂料超聲分散在去離子水中，設置溫度為12-15℃，水浴0.5-1h，形成分散液；通過等離子體發射器將分散液在所述生活污水過濾膜基材表面形成碳納米管涂層，在700℃第二次燒結，冷卻后形成一體化生活污水過濾膜；將制得的所述一體化生活污水過濾膜轉移至去離子水中浸泡洗滌20-40min，恒溫恒濕干燥，得到最終的一體化生活污水過濾膜。
發明內容
針對現有技術存在的問題，本發明提供了一種一體化生活污水過濾膜及其制備方法。
本發明是這樣實現的，一種一體化生活污水過濾膜，所述一體化生活污水過濾膜包括生活污水過濾膜基材和基材表面的等離子噴涂碳納米涂料；
其中，所述生活污水過濾膜基材包括聚濾層、分離濾層、活性炭層、吸附棉層和生物膜層；所述生活污水過濾膜基材的表面為聚濾層，所述聚濾層底部與分離濾層連接，所述分離濾層底部與活性炭層連接，所述活性炭層底部與吸附棉層連接，所述吸附棉層底部與生物膜層連接；
所述基材表面的等離子噴涂碳納米涂料按照質量份數計，包括云母粉30-50份、生物質碳纖維20-40份、海藻酸鈉15-20份、丙烯酰胺10-15份、硅酸酯8-12份、催化劑2-3份以及余量去離子水。
進一步，所述聚濾層由PVC材料制成，所述分離濾層由PTFE材料制成，所述分離濾層上粘合連接有PET無紡布。
進一步，所述硅酸酯是正硅酸四乙酯和硅酸異丙酯中的任意一種；所述催化劑是氨水、乙酸、鹽酸和氯化銨中的任意一種。
進一步，所述一體化生活污水過濾膜外沿一體化連接有加厚邊沿，所述加厚邊沿用于與外部的夾持結構連接，對過濾膜整體進行固定。

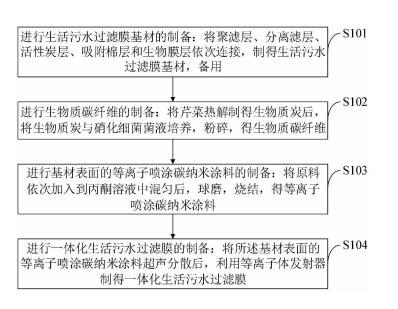

本發明的另一目的在于提供一種應用所述的一體化生活污水過濾膜的一體化生活污水過濾膜的制備方法，所述一體化生活污水過濾膜的制備方法包括以下步驟：
步驟一，進行生活污水過濾膜基材的制備：將聚濾層、分離濾層、活性炭層、吸附棉層和生物膜層依次連接，制得生活污水過濾膜基材，備用；
步驟二，進行生物質碳纖維的制備：將芹菜熱解制得生物質炭后，將生物質炭與硝化細菌菌液培養，粉碎，得生物質碳纖維；
步驟三，進行基材表面的等離子噴涂碳納米涂料的制備：將原料依次加入到丙酮溶液中混勻后，球磨，燒結，得等離子噴涂碳納米涂料；
步驟四，進行一體化生活污水過濾膜的制備：將所述基材表面的等離子噴涂碳納米涂料超聲分散后，利用等離子體發射器制得一體化生活污水過濾膜。
進一步，所述步驟一中的生活污水過濾膜基材的制備包括：
利用PVC材料進行聚濾層的制備，利用PTFE材料進行分離濾層的制備，并在制備得到的分離濾層上粘合連接PET無紡布；
在聚濾層底部粘合連接分離濾層，在分離濾層底部粘合連接活性炭層，在活性炭層底部粘合連接吸附棉層，在吸附棉層底部粘合連接生物膜層；
通過生活污水過濾膜基材的聚濾層和分離濾層濾除固體雜質，通過活性炭層和吸附棉層吸收污水中的臭味和吸附污水中的顆粒型雜質，通過生物膜層對污水中的有機物進行生物處理。
進一步，所述步驟二中的生物質碳纖維的制備包括：
將芹菜洗凈碾碎后，置于氮?dú)夥諊校O(shè)置氣體流速，熱解；
熱解后，研磨過篩，使用去離子水清洗，干燥，高壓滅菌，得生物質炭；
室溫下將生物質炭與硝化細菌菌液混合均勻，使用氫氧化鈉調節pH，轉移至恒溫振蕩培養箱中培養，使用無菌生理鹽水清洗，粉碎，得生物質碳纖維。
進一步，所述氣體流速為250-300mL/min，熱解溫度為450-550℃，熱解時間為2-4h。
進一步，所述步驟三中的基材表面的等離子噴涂碳納米涂料的制備包括：
按照質量份數分別稱取云母粉、生物質碳纖維、海藻酸鈉、丙烯酰胺、硅酸酯、催化劑以及去離子水；
將云母粉、生物質碳纖維、海藻酸鈉、丙烯酰胺和催化劑依次加入到丙酮溶液中，混合均勻后加入硅酸酯，再次攪拌，得混合基料；
將所述混合基料在高能球磨機中球磨，干燥后研磨，過篩后，將過篩物壓成片狀，在650℃下燒結，得到基材表面的等離子噴涂碳納米涂料。
進一步，所述云母粉稱取前過300-500目篩，所述生物質碳纖維的長徑比為0.5-1G：1，含碳纖維束的直徑為1-10μm。
進一步，所述攪拌速度為800-1200rpm，所述攪拌時間為40-60h。
進一步，所述步驟四中的一體化生活污水過濾膜的制備包括：
室溫下，將制備得到的所述基材表面的等離子噴涂碳納米涂料超聲分散在去離子水中，設置溫度為12-15℃，水浴0.5-1h，形成分散液；
通過等離子體發射器將分散液在所述生活污水過濾膜基材表面形成碳納米管涂層，在700℃第二次燒結，冷卻后形成一體化生活污水過濾膜；
將制得的所述一體化生活污水過濾膜轉移至去離子水中浸泡洗滌20-40min，恒溫恒濕干燥，得到最終的一體化生活污水過濾膜。
結合上述的所有技術方案，本發明所具備的優點及積極效果為：本發明提供的一體化生活污水過濾膜的制備方法簡單，制備得到的生活污水過濾膜不易受污染，穩定性好，通過生活污水過濾膜基材的聚濾層和分離濾層可以有效濾除固體雜質；通過活性炭層和吸附棉層吸收污水中的臭味和吸附污水中的顆粒型雜質，通過生物膜層對污水中的有機物進行生物處理，提高了潔凈力度和工作效率，可以長期使用，降低了污水處理成本。
由于生物質碳纖維巨大的比表面積及其很強的吸附能力，提高了污水中固體顆粒的吸附能力，特別在活性污泥與粉末活性炭界面之間的溶解氧和降解基質濃度有了很大幅度的提高，從而也提高了化學需氧量(COD)的降解去除率。一般來說生物質碳纖維在吸附處理COD的動態吸附容量的重量百分比可達100-350％。而且，生物質碳纖維能有效處理污水中難以降解的有毒有害的有機污染物質。
另外，本發明利用基材表面等離子噴涂碳納米涂料致密的網絡結構，能夠極大的提高粉體對有機污物的截留能力，凈水效果優良高效，并兼具優良的力學性能，不易破損。
（發明人：馬立超;周衡志;韋瑩;吳昊）
