公布日：2022.12.30
申請日：2021.06.30
分類號：C02F9/14(2006.01)I;C02F103/20(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種小型養殖廢水資源化回收利用系統，包括依次連通的格柵箱、固液分離器、水解酸化池、UASB反應器、配水池、好氧池、一次沉淀池、消毒池、二次沉淀池，以及與所述UASB反應器連通的沼氣凈化裝置、與所述沼氣凈化裝置連通的儲氣罐、與所述一次沉淀池連通的濃縮池和與所述濃縮池連通的壓濾機；養殖廢水由所述格柵箱進入，所述二次沉淀池排放達標的出水，所述壓濾機排出的固體作為有機生物肥料。本發明的小型養殖廢水資源化回收利用系統能極大減少養殖廢水的污染、保護環境，減輕畜禽養殖業對于農業生態環境的壓力；同時又能制取沼氣和有機生物肥料，實現了養殖廢水的資源化回收利用，具有很好的綜合效益。
權利要求書

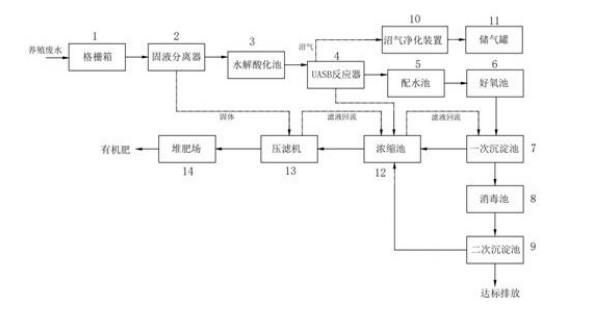

1.一種小型養殖廢水資源化回收利用系統，其特征在于，包括依次連通的格柵箱、固液分離器、水解酸化池、UASB反應器、配水池、好氧池、一次沉淀池、消毒池、二次沉淀池，以及與所述UASB反應器連通的沼氣凈化裝置、與所述沼氣凈化裝置連通的儲氣罐、與所述一次沉淀池連通的濃縮池和與所述濃縮池連通的壓濾機；養殖廢水由所述格柵箱進入，所述二次沉淀池排放達標的出水，所述壓濾機排出的固體作為有機生物肥料。
2.根據權利要求1所述的小型養殖廢水資源化回收利用系統，其特征在于，養殖廢水經所述格柵箱去除部分固體物后進入所述固液分離器，所述固液分離器得到的固體進入所述壓濾機，所述固液分離器得到的液體進入所述水解酸化池；所述UASB反應器排出的沼氣經所述沼氣凈化裝置凈化后存儲至所述儲氣罐內，所述UASB反應器排出的沉淀進入所述濃縮池，所述UASB反應器排出的污水進入所述配水池。
3.根據權利要求2所述的小型養殖廢水資源化回收利用系統，其特征在于，所述一次沉淀池的溢流進入所述消毒池，底流污泥進入所述濃縮池；所述二次沉淀池的溢流作為達標的出水排放，所述二次沉淀池的底流污泥進入所述濃縮池；所述濃縮池的溢流返回所述一次沉淀池，底流污泥進入所述壓濾機；所述壓濾機產生的濾液回流至所述濃縮池，產生的濾渣運至堆肥場處理后作為有機生物肥料。
4.根據權利要求1-3中任意一項所述的小型養殖廢水資源化回收利用系統，其特征在于，所述格柵箱包括箱體、設置在所述箱體上的廢水入口和廢水出口、沿水流方向依次間隔設置在所述箱體內且與所述箱體的內壁連接的第一格柵板和第二格柵板、開設在所述箱體底部的廢料出口、設置在所述廢料出口上且與所述箱體連接的的廢料存儲盒、設置在所述廢料存儲盒底部的排廢口上的下倉門板以及可滑動設置在所述廢料出口上的中間倉門板。
5.根據權利要求4所述的小型養殖廢水資源化回收利用系統，其特征在于，所述第一格柵板和第二格柵板均傾斜設置，且右下至上逐漸遠離所述廢水入口；所述第二格柵板上的網孔的尺寸小于所述第一格柵板上的網孔；所述第一格柵板和第二格柵板在所述箱體內分隔形成沿水流方向依次布置的第一過濾室、第二過濾室以及排水室，所述廢料存儲盒與所述第一過濾室和第二過濾室的底部均連通。
6.根據權利要求5所述的小型養殖廢水資源化回收利用系統，其特征在于，所述第一格柵板的頂部開設有插孔，所述插孔內可活動連接有伸縮調節格柵板。
7.根據權利要求3所述的小型養殖廢水資源化回收利用系統，其特征在于，所述配水池的出水通過泵輸送至所述好氧池；所述好氧池包括呈碗狀的池體、設置在所述池體中部的自攪拌裝置、設置在所述池體外周的布?xì)庋b置以及設置在所述池體上部的自吸氣裝置。
8.根據權利要求7所述的小型養殖廢水資源化回收利用系統，其特征在于，所述自攪拌裝置包括固接在所述池體的底部中央的支撐架、固接在所述支撐架上的圓形葉輪箱、兩端分別與所述池體底部和支撐架可轉動連接的轉軸、固接在所述轉軸上端且處于所述圓形葉輪箱內的驅動葉輪片、與所述圓形葉輪箱連通的進水管以及與所述圓形葉輪箱連通的出水管；所述進水管和出水管均與所述圓形葉輪箱的外周相切，且所述進水管和出水管相互平行，所述進水管和出水管中的水流方向相反；從而使得所述驅動葉輪片能在所述進水管進入的水流的作用下帶動所述轉軸進行旋轉；所述轉軸的下部間隔設置有若干攪拌葉輪片。
9.根據權利要求7所述的小型養殖廢水資源化回收利用系統，其特征在于，所述布?xì)庋b置包括主布?xì)夤芤约芭c所述主布?xì)夤苓B通的沿深度方向間隔設置在所述池體外周的若干層布?xì)鈫卧�，所述布�(xì)鈫卧ōh(huán)形陣列設置在所述池體外周的若干布?xì)庵Ч�；所述布�(xì)庵Ч艿哪┒嗽谒矫鎯?nèi)傾斜設置且伸入所述池體內，使得若干所述布?xì)庵Ч芘懦龅臍怏w形成朝一個方向旋轉的氣流，且該旋轉的氣流的旋轉方向與所述轉軸的旋轉方向相同。
10.根據權利要求9所述的小型養殖廢水資源化回收利用系統，其特征在于，所述自吸氣裝置包括連接在所述支撐架的上端和池體的內壁之間的若干安裝桿以及間隔連接在所述安裝桿上且下端伸入所述池體內的若干吸氣管；同一根安裝桿上的若干吸氣管的底面的深度由所述池體的外周向中間逐漸增大。
發明內容
本發明所要解決的技術問題在于針對上述現有技術中的不足，提供一種小型養殖廢水資源化回收利用系統。
為解決上述技術問題，本發明采用的技術方案是：一種小型養殖廢水資源化回收利用系統，包括依次連通的格柵箱、固液分離器、水解酸化池、UASB反應器、配水池、好氧池、一次沉淀池、消毒池、二次沉淀池，以及與所述UASB反應器連通的沼氣凈化裝置、與所述沼氣凈化裝置連通的儲氣罐、與所述一次沉淀池連通的濃縮池和與所述濃縮池連通的壓濾機；養殖廢水由所述格柵箱進入，所述二次沉淀池排放達標的出水，所述壓濾機排出的固體作為有機生物肥料。
優選的是，養殖廢水經所述格柵箱去除部分固體物后進入所述固液分離器，所述固液分離器得到的固體進入所述壓濾機，所述固液分離器得到的液體進入所述水解酸化池；所述UASB反應器排出的沼氣經所述沼氣凈化裝置凈化后存儲至所述儲氣罐內，所述UASB反應器排出的沉淀進入所述濃縮池，所述UASB反應器排出的污水進入所述配水池。
優選的是，所述一次沉淀池的溢流進入所述消毒池，底流污泥進入所述濃縮池；所述二次沉淀池的溢流作為達標的出水排放，所述二次沉淀池的底流污泥進入所述濃縮池；所述濃縮池的溢流返回所述一次沉淀池，底流污泥進入所述壓濾機；所述壓濾機產生的濾液回流至所述濃縮池，產生的濾渣運至堆肥場處理后作為有機生物肥料。
優選的是，其特征在于，所述格柵箱包括箱體、設置在所述箱體上的廢水入口和廢水出口、沿水流方向依次間隔設置在所述箱體內且與所述箱體的內壁連接的第一格柵板和第二格柵板、開設在所述箱體底部的廢料出口、設置在所述廢料出口上且與所述箱體連接的的廢料存儲盒、設置在所述廢料存儲盒底部的排廢口上的下倉門板以及可滑動設置在所述廢料出口上的中間倉門板。
優選的是，所述第一格柵板和第二格柵板均傾斜設置，且右下至上逐漸遠離所述廢水入口；所述第二格柵板上的網孔的尺寸小于所述第一格柵板上的網孔；所述第一格柵板和第二格柵板在所述箱體內分隔形成沿水流方向依次布置的第一過濾室、第二過濾室以及排水室，所述廢料存儲盒與所述第一過濾室和第二過濾室的底部均連通。
優選的是，所述第一格柵板的頂部開設有插孔，所述插孔內可活動連接有伸縮調節格柵板。
優選的是，所述配水池的出水通過泵輸送至所述好氧池；所述好氧池包括呈碗狀的池體、設置在所述池體中部的自攪拌裝置、設置在所述池體外周的布?xì)庋b置以及設置在所述池體上部的自吸氣裝置。
優選的是，所述自攪拌裝置包括固接在所述池體的底部中央的支撐架、固接在所述支撐架上的圓形葉輪箱、兩端分別與所述池體底部和支撐架可轉動連接的轉軸、固接在所述轉軸上端且處于所述圓形葉輪箱內的驅動葉輪片、與所述圓形葉輪箱連通的進水管以及與所述圓形葉輪箱連通的出水管；所述進水管和出水管均與所述圓形葉輪箱的外周相切，且所述進水管和出水管相互平行，所述進水管和出水管中的水流方向相反；從而使得所述驅動葉輪片能在所述進水管進入的水流的作用下帶動所述轉軸進行旋轉；所述轉軸的下部間隔設置有若干攪拌葉輪片。
優選的是，所述布?xì)庋b置包括主布?xì)夤芤约芭c所述主布?xì)夤苓B通的沿深度方向間隔設置在所述池體外周的若干層布?xì)鈫卧�，所述布�(xì)鈫卧ōh(huán)形陣列設置在所述池體外周的若干布?xì)庵Ч�；所述布�(xì)庵Ч艿哪┒嗽谒矫鎯?nèi)傾斜設置且伸入所述池體內，使得若干所述布?xì)庵Ч芘懦龅臍怏w形成朝一個方向旋轉的氣流，且該旋轉的氣流的旋轉方向與所述轉軸的旋轉方向相同。
優選的是，所述自吸氣裝置包括連接在所述支撐架的上端和池體的內壁之間的若干安裝桿以及間隔連接在所述安裝桿上且下端伸入所述池體內的若干吸氣管；同一根安裝桿上的若干吸氣管的底面的深度由所述池體的外周向中間逐漸增大。
本發明的有益效果是：養殖廢水通過本發明的系統處理后，廢水中的高濃度有機污染物能得到充分分解，絕大部分病原菌和寄生蟲卵能被殺滅，能將養殖廢水處理為可達標排放的凈水，能極大減少養殖廢水的污染、保護環境，減輕畜禽養殖業對于農業生態環境的壓力；同時又能制取沼氣和有機生物肥料，實現了養殖廢水的資源化回收利用，具有很好的綜合效益；本發明通過格柵箱能去除大量的大顆粒物，減輕后續固液分離器的工作負荷，保證后續設備（尤其是泵類設備）的良性運行；且通過適當調節第一過濾室和第二過濾室的處理負荷，能在過濾效果滿足要求的前提下，適應廢水處理量增大的情況，從而能夠提高格柵箱對處理負荷的適應能力；本發明通過自攪拌裝置、布?xì)庋b置以及自吸氣裝置的相互配合，對水體進行攪拌、主動布?xì)庖约靶D(zhuǎn)水流產生自吸氣能夠保證水體的溶解氧充足、均勻，好氧細菌與顆粒物充分接觸，從而能大大提高整個好氧池的有機物分解處理效果，能提高整個系統的廢水處理效率。
（發明人：李書卷;曾建新;陸靜偉）
