公布日：2022.12.27
申請日：2022.11.02
分類號：C02F9/14(2006.01)I
摘要

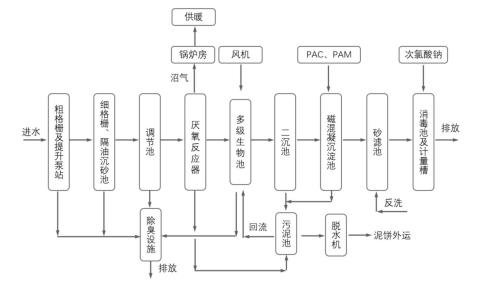

本申請污水處理技術領域，具體而言，涉及一種乳業廢水的處理系統。該處理系統的包括依次設置的預處理單元、生化處理單元和深度處理單元。預處理單元用于去除乳業廢水中的雜質。生化處理單元包括依次設置的厭氧反應器、多級生物池和二沉池，多級生物池包括依次設置的預缺氧區、厭氧區、缺氧一區、好氧一區、脫氣一區、缺氧二區、好氧二區和脫氣二區，預缺氧區位于厭氧反應器的后端，二沉池位于脫氣二區的后端。深度處理單元用于處理經過二沉池后的廢水中的總磷和SS。該處理系統使出水水質能夠穩定達標，能夠滿足回用水標準，可回用于園林綠化、道路澆灑、河道補水、工業企業循環冷卻水的補水等，可以實現污水資源化利用。
權利要求書
1.一種乳業廢水的處理系統，其特征在于，包括依次設置的預處理單元、生化處理單元和深度處理單元；所述預處理單元用于去除乳業廢水中的雜質；所述生化處理單元包括依次設置的厭氧反應器、多級生物池和二沉池，所述多級生物池包括依次設置的預缺氧區、厭氧區、缺氧一區、好氧一區、脫氣一區、缺氧二區、好氧二區和脫氣二區，所述預缺氧區位于所述厭氧反應器的后端，所述二沉池位于所述脫氣二區的后端；所述深度處理單元用于處理經過所述二沉池后的廢水中的總磷和SS。
2.根據權利要求1所述的處理系統，其特征在于，所述厭氧區、所述缺氧一區、所述脫氣一區、所述缺氧二區和所述脫氣二區均設置有攪拌裝置；所述好氧一區和所述缺氧二區均設置有曝氣裝置。
3.根據權利要求1所述的處理系統，其特征在于，所述脫氣一區和所述脫氣二區均設置有回流泵，以使經過所述脫氣二區的部分廢水回流至所述脫氣一區內。
4.根據權利要求3所述的處理系統，其特征在于，所述生化處理單元還包括污泥回流井，用于將部分所述二沉池排出的污泥回流至所述預缺氧區。
5.根據權利要求1-4任一項所述的處理系統，其特征在于，所述預處理單元包括依次設置的粗格柵、提升水池及泵站、細格柵、隔油沉砂池和調節池，所述調節池的末端設置有提升泵組，用于將所述廢水提升至所述厭氧反應器內。
6.根據權利要求5所述的處理系統，其特征在于，所述深度處理單元包括依次設置的磁混凝沉淀池、砂濾池、接觸消毒池和計量槽，所述磁混凝沉淀池位于所述二沉池的后端，用于去除所述廢水中的總磷；所述砂濾池用于去除所述廢水中的SS；所述計量槽內設置有計量設施，用于檢測經過處理后的廢水的成分。
7.根據權利要求6所述的處理系統，其特征在于，所述處理系統還包括污泥處理單元，包括依次設置的污泥儲池、污泥泵房、污泥濃縮設備和污泥脫水設備，所述污泥儲池用于收集所述厭氧反應器、所述多級生物池和所述二沉池排出的剩余污泥。
8.根據權利要求7所述的處理系統，其特征在于，所述處理系統還包括除臭處理單元，用于收集所述粗格柵、所述細格柵、所述厭氧區、所述缺氧一區、所述缺氧二區、所述污泥儲池和所述污泥脫水設備中產生的臭氣。
9.根據權利要求1所述的處理系統，其特征在于，所述處理系統還包括沼氣利用單元，用于收集所述厭氧反應器產生的沼氣。
10.根據權利要求7所述的處理系統，其特征在于，所述處理系統還包括輔助單元，所述輔助單元包括鼓風設備和加藥設備，所述鼓風設備用于對所述好氧一區和所述好氧二區提供氧氣；所述加藥設備用于對所述磁混凝沉淀池加入PAC、PAM藥劑，以及用于對所述接觸消毒池添加次氯酸鈉。
發明內容
本申請?zhí)峁┮环N乳業廢水的處理系統，能夠?qū)θ闃I(yè)廢水進行有效處理，處理效果更好。
本申請?zhí)峁┤闃I(yè)廢水的處理系統，包括依次設置的預處理單元、生化處理單元和深度處理單元；
預處理單元用于去除乳業廢水中的雜質；
生化處理單元包括依次設置的厭氧反應器、多級生物池和二沉池，多級生物池包括依次設置的預缺氧區、厭氧區、缺氧一區、好氧一區、脫氣一區、缺氧二區、好氧二區和脫氣二區，預缺氧區位于厭氧反應器的后端，二沉池位于脫氣二區的后端；
深度處理單元用于處理經過二沉池后的廢水中的總磷和SS。
在本申請的一種實施例中，厭氧區、缺氧一區、脫氣一區、缺氧二區和脫氣二區均設置有攪拌裝置；好氧一區和缺氧二區均設置有曝氣裝置。
在本申請的一種實施例中，脫氣一區和脫氣二區均設置有回流泵，以使經過脫氣二區的部分廢水回流至脫氣一區內。
在本申請的一種實施例中，生化處理單元還包括污泥回流井，用于將部分二沉池排出的污泥回流至預缺氧區。
在本申請的一種實施例中，深度處理單元包括依次設置的磁混凝沉淀池、砂濾池、接觸消毒池和計量槽，磁混凝沉淀池位于二沉池的后端，用于去除廢水中的總磷；砂濾池用于去除廢水中的SS；計量槽內設置有計量設施，用于檢測經過處理后的廢水的成分。
在本申請的一種實施例中，處理系統還包括污泥處理單元，包括依次設置的污泥儲池、污泥泵房、污泥濃縮設備和污泥脫水設備，污泥儲池用于收集厭氧反應器、多級生物池和二沉池排出的剩余污泥。
在本申請的一種實施例中，處理系統還包括除臭處理單元，用于收集粗格柵、細格柵、厭氧區、缺氧一區、缺氧二區、污泥儲池和污泥脫水設備中產生的臭氣。
在本申請的一種實施例中，處理系統還包括沼氣利用單元，用于收集厭氧反應器產生的沼氣。
在本申請的一種實施例中，處理系統還包括輔助單元，輔助單元包括鼓風設備和加藥設備，鼓風設備用于對好氧一區和好氧二區提供氧氣；加藥設備用于對磁混凝沉淀池加入PAC、PAM藥劑，以及用于對接觸消毒池添加次氯酸鈉。
本申請的有益效果是：
本申請?zhí)峁┑奶幚硐到y(tǒng)中的預處理單元可以先將乳業廢水中的大部分漂浮物、油脂、砂石等去除；然后依次經過厭氧反應器、多級生物池和二沉池，多級生物池包括依次設置的預缺氧區、厭氧區、缺氧一區、好氧一區、脫氣一區、缺氧二區、好氧二區和脫氣二區，預缺氧區位于厭氧反應器的后端，二沉池位于脫氣二區的后端，通過該配合設置的生化處理單元，可以去除乳業廢水中的大部分CODCr、BOD5、氨氮、總氮、總磷為和SS等；然后繼續通過深度處理單元處理乳業廢水中的部分總磷和SS，使出水水質能夠穩定達標，能夠滿足回用水標準，可回用于園林綠化、道路澆灑、河道補水、工業企業循環冷卻水的補水等，可以實現污水資源化利用。
（發明人：張濤;冒建華;王艷;劉宇心;周坤容;李一龍;秦栽根;李凌云;林虹;關德群;蘆漢超;劉琴;張占峰）
