公布日：2022.11.22
申請日：2022.10.26
分類號：B01D29/62(2006.01)I;B01D29/60(2006.01)I;B01D29/72(2006.01)I
摘要

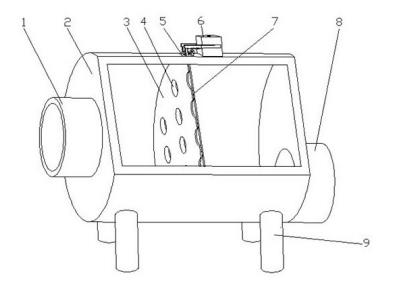

本發明公開了一種污水過濾設備，包括過濾筒；所述過濾筒內有過濾裝置；所述過濾筒的外壁設有清洗驅動裝置；所述過濾裝置包括過濾板A和過濾板B，所述過濾板A和過濾板B上均設有多個過濾孔；過濾板A和過濾板B之間重疊的過濾孔組成重疊濾孔；所述清洗驅動裝置包括牽引桿A、牽引桿B、濾板移動驅動裝置；所述牽引桿A、牽引桿B的末端分別與所述過濾板A、過濾板B活動連接；所述濾板移動驅動裝置包括驅動裝置、齒輪、齒條A、齒條B，所述牽引桿A設有所述齒條A，所述牽引桿B設有所述齒條B，所述齒條A、齒條B均與齒輪嚙合傳動。本發明通過調節重合濾孔的大小，在不影響過濾效果的前提下，方便過濾板的清洗。
權利要求書
1.一種污水過濾設備，其特征在于：包括過濾筒；所述過濾筒內有過濾裝置；所述過濾筒的外壁設有清洗驅動裝置；所述過濾裝置包括過濾板A和過濾板B，所述過濾板A和過濾板B上均設有多個過濾孔；過濾板A和過濾板B之間重疊的過濾孔組成重疊濾孔；所述清洗驅動裝置包括牽引桿A、牽引桿B、濾板移動驅動裝置；所述牽引桿A、牽引桿B的末端分別與所述過濾板A、過濾板B活動連接；所述濾板移動驅動裝置包括驅動裝置、齒輪、齒條A、齒條B，所述牽引桿A設有所述齒條A，所述牽引桿B設有所述齒條B，所述齒條A、齒條B均與齒輪嚙合傳動；所述齒輪設有聯軸，驅動裝置的輸出端通過聯軸與齒輪連接，所述齒輪由驅動裝置驅動轉動；所述清洗驅動裝置還包括濾板振動驅動裝置，所述濾板振動驅動裝置包括半圓齒輪、齒條C、轉動架、活動腔，所述齒條C位于牽引桿A、牽引桿B的底部，且齒條C與半圓齒輪嚙合傳動，所述轉動架通過轉軸固定于活動腔的側壁；所述過濾板A包括兩個小半圓塊和長方形塊，所述兩個小半圓塊包括左小半圓塊、右小半圓塊，所述左小半圓塊、長方形塊、右小半圓塊依次拼接固定，所述長方形塊的長邊與所述小半圓塊的直邊相等，所述小半圓塊的直徑小于等于過濾筒的內徑；所述過濾板B的結構與過濾板A相同，所述過濾板A、過濾板B對稱設置，且過濾板A和過濾板B之間滑動連接；所述過濾板A、過濾板B的頂端均設有半圓柱，所述半圓柱穿過轉動架。
2.根據權利要求1所述的一種污水過濾設備，其特征在于：所述轉動架與活動腔之間設有彈簧A。
3.根據權利要求1所述的一種污水過濾設備，其特征在于：所述牽引桿A、牽引桿B均包括橫桿和豎桿，所述橫桿包括固定桿和滑動桿，所述固定桿和滑動桿滑動連接，且固定桿和滑動桿之間設有回彈裝置。
4.根據權利要求3所述的一種污水過濾設備，其特征在于：所述固定桿內設有滑腔，所述滑動桿的一端設有滑桿，所述滑桿可在滑腔內滑動。
5.根據權利要求3所述的一種污水過濾設備，其特征在于：所述回彈裝置為彈簧B。
6.根據權利要求1所述的一種污水過濾設備，其特征在于：還包括滑軌A和滑軌B，所述牽引桿A的底部設有滑塊A，所述牽引桿B的底部設有滑塊B，所述滑塊A在滑軌A內滑動，所述滑塊B在滑軌B內滑動。
7.根據權利要求1所述的一種污水過濾設備，其特征在于：所述過濾板A和過濾板B的底端也設有半圓柱。
8.根據權利要求1所述的一種污水過濾設備，其特征在于：所述過濾筒的底部設有滑軌C。
發明內容
為了解決上述問題，本發明提供一種污水過濾設備，在不影響過濾效果的基礎上，方便過濾板的清潔。
一種污水過濾設備，包括過濾筒；所述過濾筒內有過濾裝置；所述過濾筒的外壁設有清洗驅動裝置；
所述過濾裝置包括過濾板A和過濾板B，所述過濾板A和過濾板B上均設有多個過濾孔；過濾板A和過濾板B之間重疊的過濾孔組成重疊濾孔；
所述清洗驅動裝置包括牽引桿A、牽引桿B、濾板移動驅動裝置；
所述牽引桿A、牽引桿B的末端分別與所述過濾板A、過濾板B活動連接；
所述濾板移動驅動裝置包括驅動裝置、齒輪、齒條A、齒條B，所述牽引桿A設有所述齒條A，所述牽引桿B設有所述齒條B，所述齒條A、齒條B均與齒輪嚙合傳動；所述齒輪設有聯軸，驅動裝置的輸出端通過聯軸與齒輪連接，所述齒輪由驅動裝置驅動轉動。
優選地，所述清洗驅動裝置還包括濾板振動驅動裝置，所述濾板振動驅動裝置包括半圓齒輪、齒條C、轉動架、活動腔，所述齒條C位于牽引桿A、牽引桿B的底部，且齒條C與半圓齒輪嚙合傳動，所述轉動架通過轉軸固定于活動腔的側壁。
優選地，所述轉動架與活動腔之間設有彈簧A。
優選地，所述過濾板A包括兩個小半圓塊和長方形塊，所述兩個小半圓塊包括左小半圓塊、右小半圓塊，所述左小半圓塊、長方形塊、右小半圓塊依次拼接固定，所述長方形塊的長邊與所述小半圓塊的直邊相等，所述小半圓塊的直徑小于等于過濾筒的內徑；所述過濾板B的結構與過濾板A相同，所述過濾板A、過濾板B對稱設置，且過濾板A和過濾板B之間滑動連接；所述過濾板A、過濾板B的頂端均設有半圓柱，所述半圓柱穿過轉動架。
優選地，所述牽引桿A、牽引桿B均包括橫桿和豎桿，所述橫桿包括固定桿和滑動桿，所述固定桿和滑動桿滑動連接，且固定桿和滑動桿之間設有回彈裝置。
優選地，所述固定桿內設有滑腔，所述滑動桿的一端設有滑桿，所述滑桿可在滑腔內滑動。
優選地，所述回彈裝置為彈簧B。即彈簧的一端固定在滑桿上，另一端固定在滑腔內。
優選地，還包括滑軌A和滑軌B，所述牽引桿A的底部設有滑塊A，所述牽引桿B的底部設有滑塊B，所述滑塊A在滑軌A內滑動，所述滑塊B在滑軌B內滑動。
優選地，所述過濾板A和過濾板B的底端也設有半圓柱。
優選地，所述過濾筒的底部設有滑軌C。
本發明的有益效果是：
本發明通過調節重合濾孔的大小，在不影響過濾效果的前提下，方便過濾板的清洗。
（發明人：陳大為;張弛;湯鵬）
