公布日：2022.12.23

申請日：2022.10.10

分類號：C02F9/02(2006.01)I;C02F103/18(2006.01)N

摘要

本發明公開了一種采用納濾處理脫硫廢水的工藝及其納濾裝置，屬于脫硫廢水納濾設備領域。一種采用納濾處理脫硫廢水的納濾裝置，包括底板，所述底板的上端面均勻固定連接有三個支撐架，左側相鄰兩個所述支撐架的前側壁對稱固定連接有兩個安裝架，兩個所述安裝架內分別設有第一過濾器和第二過濾器，所述第一過濾器和第二過濾器的前側壁頂端均固定連接有進液管；本發明通過第一過濾器、第二過濾器、過濾筒、三通管和第一控制閥，方便對脫硫廢水中的大顆粒物質進行過濾，解決了現有技術當中直接將脫硫廢水通入納濾器造成納濾器使用年限縮短的問題，還能夠提高納濾的效果，提高納濾裝置的使用年限，降低成本。

權利要求書

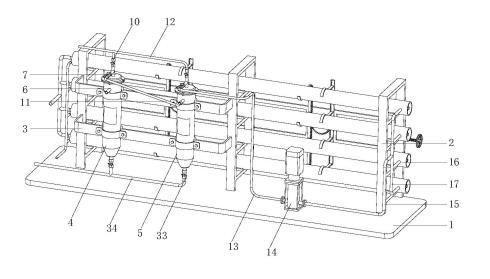

1.一種采用納濾處理脫硫廢水的納濾裝置，包括底板（1），其特征在于，所述底板（1）的上端面均勻固定連接有三個支撐架（2），左側相鄰兩個所述支撐架（2）的前側壁對稱固定連接有兩個安裝架（3），兩個所述安裝架（3）內分別設有第一過濾器（4）和第二過濾器（5），所述第一過濾器（4）和第二過濾器（5）的前側壁頂端均固定連接有進液管（6），所述第一過濾器（4）和第二過濾器（5）的頂端均安裝有密封蓋（7），所述密封蓋（7）的內頂壁上均安裝有過濾筒（8），所述密封蓋（7）的上端面均固定連接有三通管（9），所述三通管（9）輸入端均安裝有第一控制閥（10），所述第一過濾器（4）上三通管（9）的前側第一控制閥（10）通過連接管（11）與第二過濾器（5）的進液管（6）連接，所述三通管（9）上側的第一控制閥（10）并連接有清洗管（12），所述第二過濾器（5）上三通管（9）的前側第一控制閥（10）通過第一輸液管（13）連接有輸送泵（14），且輸送泵（14）與底板（1）固定連接，所述輸送泵（14）的另一端固定連接有第二輸液管（15），三個所述支撐架（2）內均勻設有一組納濾器（16），所述納濾器（16）的右端均固定有銜接管（17），且銜接管（17）與第二輸液管（15）連通，所述納濾器（16）的左端并連接有清水管（18），所述納濾器（16）的左端內均固定連接有濃水管（19），所述濃水管（19）并連接有輸出管（20），所述支撐架（2）的后側壁固定連接有固定框（21），所述固定框（21）內對稱且固定連接有兩塊固定板（22），兩塊所述固定板（22）的后側壁中心處均設有帶輪（23），所述帶輪（23）之間傳動連接有同步帶（24），所述帶輪（23）均通過轉軸固定連接有第一齒輪（25），所述第一齒輪（25）的兩側分別嚙合連接有第一齒條（26）和第二齒條（27），所述第一齒條（26）和第二齒條（27）的側壁上分別固定連接有一組第一卡塊（28）和第二卡塊（29），所述固定框（21）上設有調節第一卡塊（28）和第二卡塊（29）位置的調節結構（30）。

2.根據權利要求1所述的一種采用納濾處理脫硫廢水的納濾裝置，其特征在于，所述調節結構（30）包括通過銜接軸與左側帶輪（23）固定連接的第二齒輪（3001），所述第二齒輪（3001）的下側嚙合連接有第三齒條（3002），所述第三齒條（3002）上滑動連接有兩個滑套（3003），兩個所述滑套（3003）的后端分別與固定板（22）固定連接，所述固定框（21）的左端側壁上固定連接有螺紋套（3004），所述螺紋套（3004）內螺紋連接有螺紋桿（3005），所述螺紋桿（3005）的外端固定連接有手輪（3006），所述螺紋桿（3005）的內端固定連接有連接柱（3007），且連接柱（3007）通過軸承與第三齒條（3002）連接。

3.根據權利要求1所述的一種采用納濾處理脫硫廢水的納濾裝置，其特征在于，所述第一過濾器（4）和第二過濾器（5）的前側壁均開設有開口，且開口內均密封固定連接有觀察板（31）。

4.根據權利要求1所述的一種采用納濾處理脫硫廢水的納濾裝置，其特征在于，所述密封蓋（7）的內底壁上固定連接有密封圈（32），所述第一過濾器（4）和第二過濾器（5）的上端面分別開設有與密封圈（32）相匹配的凹槽。

5.根據權利要求1所述的一種采用納濾處理脫硫廢水的納濾裝置，其特征在于，所述第一過濾器（4）和第二過濾器（5）的底端均安裝有第二控制閥（33），相鄰所述第二控制閥（33）的底端并連接有排雜管（34）。

6.根據權利要求1所述的一種采用納濾處理脫硫廢水的納濾裝置，其特征在于，所述過濾筒（8）上均勻開設有過濾孔，且過濾筒（8）為不銹鋼材質。

7.根據權利要求1所述的一種采用納濾處理脫硫廢水的納濾裝置，其特征在于，所述第一過濾器（4）和第二過濾器（5）外側壁均設有兩個固定塊（35），所述固定塊（35）通過螺栓與安裝架（3）固定連接。

8.根據權利要求1所述的一種采用納濾處理脫硫廢水的納濾裝置，其特征在于，所述固定板（22）上對稱設有兩個與第一齒條（26）和第二齒條（27）匹配的滑動開口（36），所述滑動開口（36）內均匹配設有滑動柱（37），所述滑動柱（37）通過內六角螺栓分別與第一齒條（26）和第二齒條（27）固定連接。

9.根據權利要求1-8任意一項所述的一種采用納濾處理脫硫廢水的納濾裝置的工藝，其特征在于，包括如下步驟：S1：預濾：將脫硫廢水通過第一過濾器（4）上的進液管（6）通入第一過濾器（4）內，第一過濾器（4）內過濾筒（8）對廢水進行第一預過濾，然后通過連接管（11）將廢水輸送至第二過濾器（5）內，再經過第二過濾器（5）內的過濾筒（8）進行第二次預過濾：S2：納濾：啟動輸送泵（14）將經過兩側預過濾的廢水輸送至納濾器（16）內進行納濾處理，經過納濾處理廢水得到的清水和濃水分別通過清水管（18）和輸出管（20）流出；S3：清洗：將清洗管（12）接入外部供水設備，然后分別關閉三通管（9）前側的第一控制閥（10），再分別開啟三通管（9）上側的第一控制閥（10），對第一過濾器（4）和第二過濾器（5）內的過濾筒（8）進行沖洗，然后分別開啟第二控制閥（33），清洗的廢水通過排雜管（34）排出；S4：更換：納濾器（16）長時間使用以后需要更換時，轉動手輪（3006）使螺紋桿（3005）進行移動，螺紋桿（3005）的移動使連接柱（3007）進行同步移動，從而使第三齒條（3002）進行移動，第三齒條（3002）的移動帶動第二齒輪（3001）進行轉動，第二齒輪（3001）的使左側的帶輪（23）同步轉動，通過同步帶（24）的作用使兩個帶輪（23）同步轉動，從而使第一齒輪（25）同步轉動，第一齒輪（25）的轉動使第一齒條（26）和第二齒條（27）反向移動，使第一卡塊（28）和第二卡塊（29）解除對納濾器（16）的限位，進而對納濾器（16）進行更換。

發明內容

本發明的目的是為了解決現有技術中的脫硫廢水的納濾裝置直接將脫硫廢水通入納濾器降低納濾器的使用年限和不便對納濾器進行快速更換的問題，而提出的一種采用納濾處理脫硫廢水的工藝及其納濾裝置。

為了實現上述目的，本發明采用了如下技術方案：一種采用納濾處理脫硫廢水的納濾裝置，包括底板，所述底板的上端面均勻固定連接有三個支撐架，左側相鄰兩個所述支撐架的前側壁對稱固定連接有兩個安裝架，兩個所述安裝架內分別設有第一過濾器和第二過濾器，所述第一過濾器和第二過濾器的前側壁頂端均固定連接有進液管，所述第一過濾器和第二過濾器的頂端均安裝有密封蓋，所述密封蓋的內頂壁上均安裝有過濾筒，所述密封蓋的上端面均固定連接有三通管，所述三通管輸入端均安裝有第一控制閥，所述第一過濾器上三通管的前側第一控制閥通過連接管與第二過濾器的進液管連接，所述三通管上側的第一控制閥并連接有清洗管，所述第二過濾器上三通管的前側第一控制閥通過第一輸液管連接有輸送泵，且輸送泵與底板固定連接，所述輸送泵的另一端固定連接有第二輸液管，三個所述支撐架內均勻設有一組納濾器，所述納濾器的右端均固定有銜接管，且銜接管與第二輸液管連通，所述納濾器的左端并連接有清水管，所述納濾器的左端內均固定連接有濃水管，所述濃水管并連接有輸出管，所述支撐架的后側壁固定連接有固定框，所述固定框內對稱且固定連接有兩塊固定板，兩塊所述固定板的后側壁中心處均設有帶輪，所述帶輪之間傳動連接有同步帶，所述帶輪均通過轉軸固定連接有第一齒輪，所述第一齒輪的兩側分別嚙合連接有第一齒條和第二齒條，所述第一齒條和第二齒條的側壁上分別固定連接有一組第一卡塊和第二卡塊，所述固定框上設有調節第一卡塊和第二卡塊位置的調節結構。

作為本申請優選的技術方案，所述調節結構包括通過銜接軸與左側帶輪固定連接的第二齒輪，所述第二齒輪的下側嚙合連接有第三齒條，所述第三齒條上滑動連接有兩個滑套，兩個所述滑套的后端分別與固定板固定連接，所述固定框的左端側壁上固定連接有螺紋套，所述螺紋套內螺紋連接有螺紋桿，所述螺紋桿的外端固定連接有手輪，所述螺紋桿的內端固定連接有連接柱，且連接柱通過軸承與第三齒條連接。

作為本申請優選的技術方案，所述第一過濾器和第二過濾器的前側壁均開設有開口，且開口內均密封固定連接有觀察板。

作為本申請優選的技術方案，所述密封蓋的內底壁上固定連接有密封圈，所述第一過濾器和第二過濾器的上端面分別開設有與密封圈相匹配的凹槽。

作為本申請優選的技術方案，所述第一過濾器和第二過濾器的底端均安裝有第二控制閥，相鄰所述第二控制閥的底端并連接有排雜管。

作為本申請優選的技術方案，所述過濾筒上均勻開設有過濾孔，且過濾筒為不銹鋼材質。

作為本申請優選的技術方案，所述第一過濾器和第二過濾器外側壁均設有兩個固定塊，所述固定塊通過螺栓與安裝架固定連接。

作為本申請優選的技術方案，所述固定板上對稱設有兩個與第一齒條和第二齒條匹配的滑動開口，所述滑動開口內均匹配設有滑動柱，所述滑動柱通過內六角螺栓分別與第一齒條和第二齒條固定連接。

本發明還提供一種采用納濾處理脫硫廢水的納濾裝置的工藝，包括如下步驟：S1：預濾：將脫硫廢水通過第一過濾器上的進液管通入第一過濾器內，第一過濾器內過濾筒對廢水進行第一預過濾，然后通過連接管將廢水輸送至第二過濾器內，再經過第二過濾器內的過濾筒進行第二次預過濾：S2：納濾：啟動輸送泵將經過兩側預過濾的廢水輸送至納濾器內進行納濾處理，經過納濾處理廢水得到的清水和濃水分別通過清水管和輸出管流出；S3：清洗：將清洗管接入外部供水設備，然后分別關閉三通管前側的第一控制閥，再分別開啟三通管上側的第一控制閥，對第一過濾器和第二過濾器內的過濾筒進行沖洗，然后分別開啟第二控制閥，清洗的廢水通過排雜管排出；S4：更換：納濾器長時間使用以后需要更換時，轉動手輪使螺紋桿進行移動，螺紋桿的移動使連接柱進行同步移動，從而使第三齒條進行移動，第三齒條的移動帶動第二齒輪進行轉動，第二齒輪的使左側的帶輪同步轉動，通過同步帶的作用使兩個帶輪同步轉動，從而使第一齒輪同步轉動，第一齒輪的轉動使第一齒條和第二齒條反向移動，使第一卡塊和第二卡塊解除對納濾器的限位，進而對納濾器進行更換。

與現有技術相比，本發明提供了一種采用納濾處理脫硫廢水的工藝及其納濾裝置，具備以下有益效果：1、該采用納濾處理脫硫廢水的工藝及其納濾裝置，通過第一過濾器、第二過濾器、過濾筒、三通管和第一控制閥，方便對脫硫廢水中的大顆粒物質進行過濾，解決了現有技術當中直接將脫硫廢水通入納濾器造成納濾器使用年限縮短的問題，還能夠提高納濾的效果，提高納濾裝置的使用年限，降低成本。

2、該采用納濾處理脫硫廢水的工藝及其納濾裝置，通過三通管、第一控制閥、清洗管、第二控制閥和排雜管，方便對過濾筒進行清洗，保障預過濾的效果，可持續進行使用，保障納濾的效果。

3、該采用納濾處理脫硫廢水的工藝及其納濾裝置，通過固定框、固定板、帶輪、同步帶、第一齒輪、第一齒條、第二齒條、第一卡塊、第二卡塊和調節結構，方便對納濾器進行安裝和拆卸，無需使用多個U形架對納濾器進行固定，方便維修人員進行操作，降低更換納濾器的難度，提高更換的效率。

（發明人：黃振興;卞紅偉;金君）
