公布日：2022.11.29
申請日：2022.09.15
分類號：C02F9/10(2006.01)I
摘要
本發明屬于污水處理領域，提供了一種加載磁性顆粒的污水處理凈化工藝及裝置，包括底座，底座的上方固定連接有儲水箱，儲水箱的一側設置有支撐架，支撐架的內部設置有第二驅動電機，第二驅動電機的輸出端設置有電機軸，且電機軸的另一端固定連接有絲杠，絲杠上螺紋連接有螺紋塊，支撐架的一側開設有滑槽，螺紋塊的一端貫穿滑槽向外設置有支撐板，支撐板上設置有第一驅動電機，通過設置第二驅動電機、絲杠使得螺紋塊進行移動，通過設置滑槽能夠使得螺紋塊帶動其支撐板進行高度的調節，從而使得第一轉動桿與第一濾網能夠在儲水箱中進行上下的循環工作，增加其第一濾網的吸附效率，并且該裝置能夠?qū)Φ谝粸V網進行定期拆卸清洗，實現其裝置的便捷性。
權利要求書

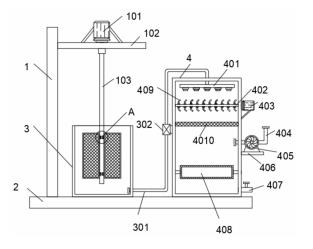

1.一種加載磁性顆粒的污水處理裝置，其特征在于，包括：底座(2)、儲水箱(3)、箱體(4)，所述底座(2)上間隔設置有儲水箱(3)、箱體(4)；所述儲水箱(3)內設置有可軸向旋轉、上下移動的第一濾網(1010)，所述箱體(4)內由上到下依次設置有噴頭(401)、第二轉動桿(402)、第二濾網(4011)、加熱管(408)；所述第二轉動桿(402)上設置有過濾毛(409)，所述箱體(4)底部設置有出水口(407)，所述儲水箱(3)底部的輸送管(301)的出液口與所述噴頭(401)的進液口相連。
2.如權利要求1所述的加載磁性顆粒的污水處理裝置，其特征在于，所述底座(2)上垂直設置有支撐架(1)，所述支撐架(1)設置有水平的、可上下移動的支撐板(102)，所述支撐板(102)上設置有第一驅動電機(101)，所述第一驅動電機(101)與第一轉動桿(103)相連，所述第一轉動桿(103)與第一濾網(1010)相連。
3.如權利要求1所述的加載磁性顆粒的污水處理裝置，其特征在于，所述第一濾網(1010)兩端設置有限位塊(109)、所述第一轉動桿(103)上設置有多個限位槽(1011)，所述限位塊(109)與限位槽(1011)相抵接。
4.如權利要求2所述的加載磁性顆粒的污水處理裝置，其特征在于，所述支撐架(1)內部設置有第二驅動電機(106)，所述第二驅動電機(106)與電機軸相連，所述電機軸與絲杠(104)相連，所述絲杠(104)上設置有螺紋塊(105)，所述支撐架(1)一側設置有滑槽(107)，所述螺紋塊(105)貫穿滑槽(107)與支撐板(102)固定相連。
5.如權利要求1所述的加載磁性顆粒的污水處理裝置，其特征在于，所述輸送管(301)的中部設置有水泵(302)。
6.如權利要求1所述的加載磁性顆粒的污水處理裝置，其特征在于，所述第二轉動桿(402)與第三驅動電機(403)相連，所述第三驅動電機(403)設置在所述箱體(4)側壁上。
7.如權利要求1所述的加載磁性顆粒的污水處理裝置，其特征在于，所述箱體(4)側壁上固定板(406)，所述固定板(406)的上方設置有風機(405)，風機(405)的一端貫穿箱體(4)向內設置有進風管，風機(405)的另一端設置有出風管(404)。
8.如權利要求1所述的加載磁性顆粒的污水處理裝置，其特征在于，所述箱體(4)外側設置有可視窗(4011)，可視窗(4011)上設置有控制器(4012)，所述控制器(4012)與第一驅動電機(101)、第二驅動電機(106)、第三驅動電機(403)、風機(405)以及加熱管(408)進行電性連接。
9.一種加載磁性顆粒的污水處理凈化工藝，其特征在于，包括：將污水排入至儲水箱中，通過定期向水體引入磁性顆粒，經待處理的污水磁化，采用第一含磁濾網在攪拌下進行初次含磁吸附過濾；將初次過濾后的污水噴射到箱體的內部，采用過濾毛進行過濾，將過濾毛吸附后的污水在加熱管的加熱下氣化、排出；將不能揮發的污水從出水口進行排出，即得。
10.權利要求1-8任一項所述的加載磁性顆粒的污水處理裝置在水處理領域中的應用。
發明內容
針對現有技術的不足，本發明提供了一種加載磁性顆粒的污水處理工藝，解決了現有的污水處理裝置整體結構復雜工作人員難以操作，處理的效率低且裝置內部濾網長時間使用從而導致堵塞的問題。
為了實現上述目的，本發明采用如下技術方案：
本發明的第一個方面，提供了一種加載磁性顆粒的污水處理裝置，包括：底座2、儲水箱3、箱體4，所述底座2上間隔設置有儲水箱3、箱體4；所述儲水箱3內設置有可軸向旋轉、上下移動的第一濾網1010，所述箱體4內由上到下依次設置有噴頭401、第二轉動桿402、第二濾網4011、加熱管408；所述第二轉動桿402上設置有過濾毛409，所述箱體4底部設置有出水口407，所述儲水箱3底部的輸送管301的出液口與所述噴頭401的進液口相連。
本發明的第二個方面，提供了一種加載磁性顆粒的污水處理凈化工藝，包括：
將污水排入至儲水箱中，通過定期向水體引入磁性顆粒，經待處理的污水磁化，采用第一含磁濾網在攪拌下進行初次含磁吸附過濾；
將初次過濾后的污水噴射到箱體的內部，采用過濾毛進行過濾，將過濾毛吸附后的污水在加熱管的加熱下氣化、排出；
將不能揮發的污水從出水口進行排出，即得。
本發明的第三個方面，提供了上述的加載磁性顆粒的污水處理裝置在水處理領域中的應用。
本發明的有益效果
(1)本發明通過設置第二驅動電機、絲杠能夠使得螺紋塊進行移動，通過設置滑槽能夠使得螺紋塊帶動其支撐板進行高度的調節，從而使得第一轉動桿與第一濾網能夠在儲水箱中進行上下的循環工作，增加其第一濾網的吸附效率，實現裝置的實用性。
(2)本發明通過設置限位槽以及限位塊能夠?qū)崿F(xiàn)對第一濾網的安裝和拆卸，方便后期工作人員對其進行拆卸清洗，并且通過設置螺紋桿能夠?qū)ο尬粔K進行固定作用，保證其第一濾網使用時的穩定性。
(3)本發明通過設置第三驅動電機、第二轉動桿以及過濾毛能夠?qū)⑤^小的雜質吸附在過濾毛上，與第一濾網進行配合，從而增強整個裝置的過濾效果。
(4)本發明通過設置加熱管能夠置有加熱管，能夠?qū)⒔?jīng)過處理后的污水加熱后通過水蒸氣從排氣管中進行排出，使得污水凈化效果較佳，且本發明結構簡單，能夠在減少污水處理成本的同時，保證處理效果。
(5)本發明裝置結構簡單、實用性強，易于推廣。
（發明人：王磊;王婷;焦文海;盧立泉;李曉斌;任斌;宋帥楠;慕楊;程仁振）
