公布日：2022.12.30

申請日：2022.11.07

分類號：C02F9/10(2006.01)I;C02F1/40(2006.01)I

摘要

本發明公開了一種廚余廢水油污過濾處理裝置及方法，包括濾油池本體，濾油池本體兩側設置有鏈條輪，且鏈條輪上設置有動力件，其中鏈條輪上設置有刮板，還包括設置于濾油池本體內部的處理組件；設置于濾油池本體內部的添加組件；設置于濾油池本體內部，用于通過刮板動作的動力對處理組件進行控制的調控組件，此廚余廢水油污過濾處理裝置及方法，利用處理組件可有效防止凝聚成固態狀的油脂對水下的油脂造成阻礙，以減小環境溫度對油脂處理效率的影響，同時在添加組件和加熱管的作用下，可讓廢水中的油脂可快速結塊并上浮至水面，并利用刮板將其推送至油脂存放區域內進行收集，從而提高了油脂的處理效率。

權利要求書

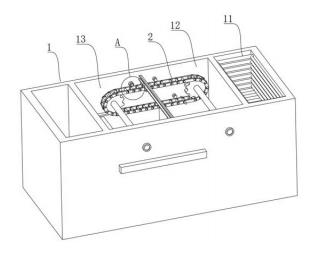

1.一種廚余廢水油污過濾處理裝置，包括濾油池本體（1），所述濾油池本體（1）包括濾渣區域（11）、Ⅰ級處理區域（12）、Ⅱ級處理區域（13）、油脂存放區域（14）和清水存放區域（15），其特征在于：所述濾油池本體（1）兩側設置有鏈條輪（2），且所述鏈條輪（2）上設置有動力件（3），其中所述鏈條輪（2）上設置有用于將油脂刮落至油脂存放區域（14）內的刮板（4），所述刮板（4）兩端設置有用于與鏈條輪（2）進行連接的支撐座（8），還包括：設置于所述濾油池本體（1）內部，用于將水面上的油脂積聚于一處的處理組件（5），且所述處理組件（5）包括設置于濾油池本體（1）內部的弧形推板（51），其中所述弧形推板（51）兩端安裝有磁鐵端（52），并在所述濾油池本體（1）兩側內壁設置有滑槽（53），且所述滑槽（53）端部設置有電磁鐵（54）；設置于所述濾油池本體（1）內部，用于通過處理組件（5）的動力將絮凝劑添加至廢水中的添加組件（6），所述添加組件（6）包括設置于濾油池本體（1）兩側內壁的橫向槽體（61），其中所述磁鐵端（52）上設置有用于與橫向槽體（61）內壁之間進行滑動連接的弧形作用板（62），并在所述橫向槽體（61）上設置有豎向槽體（63），且所述豎向槽體（63）內部設置有弧形受力板（64），且所述弧形受力板（64）底部設置有連接柱（65），并在所述連接柱（65）端部安裝有施力面板（67），所述施力面板（67）上設置有活塞桿（69），所述豎向槽體（63）內部設置有注射套筒（60），其中所述注射套筒（60）輸出端上連接有注射管道（601）；設置于所述濾油池本體（1）內部，用于通過刮板（4）動作的動力對處理組件（5）進行控制的調控組件（7），所述調控組件（7）包括設置于濾油池本體（1）兩側內壁的圓形套筒（71），并在所述圓形套筒（71）上設置有用于與其進行滑動連接的固定柱（72），且所述固定柱（72）一端設置有球形受力件（73），其中所述球形受力件（73）位于支撐座（8）端部的運動軌跡上，并在所述固定柱（72）另一端設置有圓形面板（74），其中所述圓形面板（74）上設置有觸碰件（75），所述濾油池本體（1）兩側設置有多個裝配板（77），且所述裝配板（77）一側設置有控制按鈕（78），且所述控制按鈕（78）位于觸碰件（75）一側。

2.根據權利要求1所述的一種廚余廢水油污過濾處理裝置，其特征在于：所述磁鐵端（52）與滑槽（53）之間進行滑動連接，其中所述電磁鐵（54）通電對磁鐵端（52）產生相斥作用力。

3.根據權利要求1所述的一種廚余廢水油污過濾處理裝置，其特征在于：所述動力件（3）包括設置于鏈條輪（2）上的轉軸（31），且所述轉軸（31）設置于鏈條輪（2）兩端并與所述濾油池本體（1）內壁之間進行轉動連接，其中所述濾油池本體（1）一側安裝有伺服電機（32），且所述伺服電機（32）輸出端連接于其中一個轉軸（31）端部。

4.根據權利要求1所述的一種廚余廢水油污過濾處理裝置，其特征在于：所述支撐座（8）端部呈圓弧狀，其中所述Ⅱ級處理區域（13）兩側內壁安裝有加熱管（9）。

5.根據權利要求2所述的一種廚余廢水油污過濾處理裝置，其特征在于：所述圓形套筒（71）在濾油池本體（1）側壁上設置有多個，所述圓形面板（74）位于圓形套筒（71）內部并與其內壁進行滑動連接，所述觸碰件（75）端部貫穿圓形套筒（71）內壁并延伸至外部，其中所述圓形面板（74）上設置有用于與圓形套筒（71）內壁進行連接的彈簧本體（76）。

6.根據權利要求1所述的一種廚余廢水油污過濾處理裝置，其特征在于：所述控制按鈕（78）與電磁鐵（54）之間進行電性連接。

7.根據權利要求1所述的一種廚余廢水油污過濾處理裝置，其特征在于：所述弧形受力板（64）端部位于橫向槽體（61）內，并在所述豎向槽體（63）內部安裝有板架（66），所述連接柱（65）端部貫穿板架（66）側壁，且所述施力面板（67）與板架（66）側壁之間連接有復位彈簧（68）。

8.根據權利要求7所述的一種廚余廢水油污過濾處理裝置，其特征在于：所述注射管道（601）上設置有吸取管道（602），所述注射管道（601）和吸取管道（602）上均設置有單向閥（603）。

9.一種根據權利要求1-8任意一個所述的一種廚余廢水油污過濾處理裝置的使用方法，其特征在于：步驟如下：a：廢水倒入濾渣區域（11），廢水依次進入至Ⅰ級處理區域（12）和Ⅱ級處理區域（13）內；b：啟動伺服電機（32），通過轉軸（31）帶動鏈條輪（2）進行轉動，刮板（4）隨支撐座（8）進行動作；c：刮板（4）運動途中作用于調控組件（7），調控組件（7）發送信號至處理組件（5）；d：處理組件（5）接受信號，驅動弧形推板（51）將油脂積聚于一處；e：弧形推板（51）在動作過程中，作用于添加組件（6）使其向廢水中添加絮凝劑；f：刮板（4）運動至油脂積聚處，推動油脂過程中并作用于弧形推板（51）使其進行定向動作，弧形推板（51）在運動途中對新浮出的油脂進行再次推動；g：油脂進入油脂存放區域（14），水流進入到清水存放區域（15），結束。

發明內容

本發明的目的在于提供一種廚余廢水油污過濾處理裝置及方法，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種廚余廢水油污過濾處理裝置及方法，包括濾油池本體，所述濾油池本體包括濾渣區域、Ⅰ級處理區域、Ⅱ級處理區域、油脂存放區域和清水存放區域，所述濾油池本體兩側設置有鏈條輪，且所述鏈條輪上設置有動力件，其中所述鏈條輪上設置有用于將油脂刮落至油脂存放區域內的刮板，所述刮板兩端設置有用于與鏈條輪進行連接的支撐座，還包括：

設置于所述濾油池本體內部，用于將水面上的油脂積聚于一處的處理組件，且所述處理組件包括設置于濾油池本體內部的弧形推板，其中所述弧形推板兩端安裝有磁鐵端，并在所述濾油池本體兩側內壁設置有滑槽，且所述滑槽端部設置有電磁鐵；

設置于所述濾油池本體內部，用于通過處理組件的動力將絮凝劑添加至廢水中的添加組件；所述添加組件包括設置于濾油池本體兩側內壁的橫向槽體，其中所述磁鐵端上設置有用于與橫向槽體內壁之間進行滑動連接的弧形作用板，并在所述橫向槽體上設置有豎向槽體，且所述豎向槽體內部設置有弧形受力板，且所述弧形受力板底部設置有連接柱，并在所述連接柱端部安裝有施力面板，所述施力面板上設置有活塞桿，所述豎向槽體內部設置有注射套筒，其中所述注射套筒輸出端上連接有注射管道；

設置于所述濾油池本體內部，用于通過刮板動作的動力對處理組件進行控制的調控組件，所述調控組件包括設置于濾油池本體兩側內壁的圓形套筒，并在所述圓形套筒上設置有用于與其進行滑動連接的固定柱，且所述固定柱一端設置有球形受力件，其中所述球形受力件位于支撐座端部的運動軌跡上，并在所述固定柱另一端設置有圓形面板，其中所述圓形面板上設置有觸碰件，所述濾油池本體兩側設置有多個裝配板，且所述裝配板一側設置有控制按鈕，且所述控制按鈕位于觸碰件一側。

優選的，所述磁鐵端與滑槽之間進行滑動連接，其中所述電磁鐵通電對磁鐵端產生相斥作用力。

優選的，所述動力件包括設置于鏈條輪上的轉軸，且所述轉軸設置于鏈條輪兩端并與所述濾油池本體內壁之間進行轉動連接，其中所述濾油池本體一側安裝有伺服電機，且所述伺服電機輸出端連接于其中一個轉軸端部。

優選的，所述支撐座端部呈圓弧狀，其中所述Ⅱ級處理區域兩側內壁安裝有加熱管。

優選的，所述圓形套筒在濾油池本體側壁上設置有多個，所述圓形面板位于圓形套筒內部并與其內壁進行滑動連接，所述觸碰件端部貫穿圓形套筒內壁并延伸至外部，其中所述圓形面板上設置有用于與圓形套筒內壁進行連接的彈簧本體。

優選的，所述控制按鈕與電磁鐵之間進行電性連接。

優選的，所述弧形受力板端部位于橫向槽體內，并在所述豎向槽體內部安裝有板架，所述連接柱端部貫穿板架側壁，且所述施力面板與板架側壁之間連接有復位彈簧。

優選的，所述注射管道上設置有吸取管道，所述注射管道和吸取管道上均設置有單向閥。

一種廚余廢水油污過濾處理裝置的使用方法，步驟如下：

a：廢水倒入濾渣區域，廢水依次進入至Ⅰ級處理區域和Ⅱ級處理區域內；

b：啟動伺服電機，通過轉軸帶動鏈條輪進行轉動，刮板隨支撐座進行動作；

c：刮板運動途中作用于調控組件，調控組件發送信號至處理組件；

d：處理組件接受信號，驅動弧形推板將油脂積聚于一處；

e：弧形推板在動作過程中，作用于添加組件使其向廢水中添加絮凝劑；

f：刮板運動至油脂積聚處，推動油脂過程中并作用于弧形推板使其進行定向動作，弧形推板在運動途中對新浮出的油脂進行再次推動；

g：油脂進入油脂存放區域，水流進入到清水存放區域，結束。

與現有技術相比，本發明的有益效果是：

1、本發明利用處理組件可有效防止凝聚成固態狀的油脂對水下的油脂造成阻礙，以減小環境溫度對油脂處理效率的影響，同時在添加組件和加熱管的作用下，可讓廢水中的油脂可快速結塊并上浮至水面，并利用刮板將其推送至油脂存放區域內進行收集，從而提高了油脂的處理效率。

2、本發明通過Ⅰ級處理區域和加熱管的配合作用，可有效快速的把油脂從廢水中分離出來，從而提高了工作效率，并在處理組件和添加組件的作用下，使的刮板每次推向油脂存放區域內的油脂含量增加，以提高了整體處理效率。

（發明人：陳光瑜;周爭;楊周彬）
