公布日：2022.11.22

申請日：2022.09.01

分類號：C02F9/02(2006.01)I;G01F23/00(2022.01)I;C02F1/40(2006.01)N

摘要

本發明公開了一種含油船舶污水的除油系統，涉及廢水處理的技術領域。含油船舶污水的除油系統包括攪拌池、隔油池、產水池和污油池，攪拌池、隔油池和產水池依次相連通，攪拌池上安裝有攪拌裝置，隔油池內設有錐斗、撇油器和填料層，錐斗固定連接在隔油池的內底壁上，錐斗上設有排泥槽，錐斗底端安裝有排泥裝置，撇油器和填料層均安裝在隔油池的內側壁上，撇油器位于隔油池的頂端，撇油器上連接有輸油管，輸油管插設于污油池內，填料層位于輸入通道和輸出通道之間。本申請的除油系統通過個裝置的協同配合，可以除去含油船舶污水中的浮油、乳化油、溶解性油和懸浮物等，有助于提高含油船舶污水中的油去除率和懸浮物去處理，減少水污染，更加環保。

權利要求書

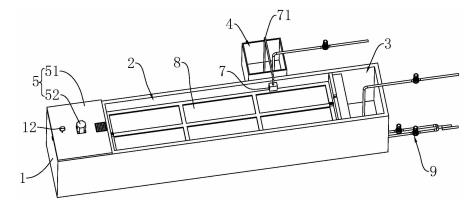

1.一種含油船舶污水的除油系統，其特征在于：包括攪拌池(1)、隔油池(2)、產水池(3)和污油池(4)，所述攪拌池(1)、隔油池(2)和產水池(3)依次相連，所述攪拌池(1)的側壁上設有與隔油池(2)連通的輸入通道(11)，所述隔油池(2)的側壁上設有與產水池(3)連通的輸出通道(21)，所述攪拌池(1)上安裝有攪拌裝置(5)，所述隔油池(2)內設有錐斗(6)、撇油器(7)和填料層(8)，所述錐斗(6)固定連接在隔油池(2)的內底壁上，所述錐斗(6)上設有排泥槽(61)，所述錐斗(6)底端安裝有排泥裝置(9)，所述撇油器(7)和填料層(8)均安裝在隔油池(2)的內側壁上，所述撇油器(7)位于隔油池(2)的頂端，所述撇油器(7)上連接有輸油管(71)，所述輸油管(71)插設于污油池(4)內，所述填料層(8)位于輸入通道(11)和輸出通道(21)之間。

2.根據權利要求1所述的一種含油船舶污水的除油系統，其特征在于：所述排泥裝置(9)有若干個，所述排泥裝置(9)包括排泥管(91)、控制閥(92)和排泥泵(93)，所述排泥管(91)的一端貫穿排泥槽(61)的槽壁，所述排泥管(91)的另一端與排泥泵(93)相連接，所述控制閥(92)安裝在排泥管(91)上。

3.根據權利要求1所述的一種含油船舶污水的除油系統，其特征在于：所述填料層(8)包括蜂窩填料塊(81)、支撐架(82)和限位件(83)，所述支撐架(82)設于隔油池(2)內，所述支撐架(82)位于輸入通道(11)和輸出通道(21)之間，所述限位件(83)安裝在支撐架(82)上，所述限位件(83)與隔油池(2)的側壁相連接，所述蜂窩填料塊(81)有若干個，若干個所述蜂窩填料塊(81)均安裝在支撐架(82)上。

4.根據權利要求3所述的一種含油船舶污水的除油系統，其特征在于：所述支撐架(82)上設有若干個安裝槽(821)，所述安裝槽(821)的周壁上設有插槽(822)，所述蜂窩填料塊(81)設于安裝槽(821)內，所述蜂窩填料塊(81)的邊緣插設于插槽(822)內，所述蜂窩填料塊(81)與插槽(822)的槽壁抵接。

5.根據權利要求3所述的一種含油船舶污水的除油系統，其特征在于：所述限位件(83)包括固定筒(831)和彈性卡塊(832)，所述固定筒(831)固定連接在支撐架(82)上，所述彈性卡塊(832)插設于固定筒(831)內，所述彈性卡塊(832)與固定筒(831)滑動連接，所述隔油池(2)的側壁上固定連接有托塊(22)，所述支撐架(82)抵接在托塊(22)上，所述隔油池(2)的側壁上設有限位槽(23)，所述彈性卡塊(832)插設于限位槽(23)內。

6.根據權利要求5所述的一種含油船舶污水的除油系統，其特征在于：所述彈性卡塊(832)包括弧塊(8321)、彈簧(8322)和推塊(8323)，所述固定筒(831)的筒壁上設有導向槽(8311)，所述弧塊(8321)和彈簧(8322)均插設于固定筒(831)內，所述弧塊(8321)與固定筒(831)的內壁抵接，所述彈簧(8322)的一端與固定筒(831)的端壁固定連接，所述彈簧(8322)的另一端與弧塊(8321)固定連接，所述推塊(8323)插設于導向槽(8311)內，所述推塊(8323)與弧塊(8321)固定連接。

7.根據權利要求1所述的一種含油船舶污水的除油系統，其特征在于：所述攪拌裝置(5)包括固定架(51)、攪拌電機(52)、攪拌軸(53)和槳葉(54)，所述固定架(51)固定連接在攪拌池(1)上，所述攪拌電機(52)固定連接在固定架(51)上，所述攪拌軸(53)插設于攪拌池(1)內，所述攪拌軸(53)與攪拌電機(52)的電機軸同軸連接，所述槳葉(54)固定連接在攪拌軸(53)上。

8.根據權利要求1所述的一種含油船舶污水的除油系統，其特征在于：所述產水池(3)和污油池(4)內均插設有液位監測器(31)，所述產水池(3)內插設有排水管(32)，所述排水管(32)連接有排水泵(33)，所述污油池(4)內插設有排油管(41)，所述排油管(41)連接有排油泵(42)。

發明內容

為了提高含油船舶污水中油和懸浮物的去除率，本申請?zhí)峁┮环N含油船舶污水的除油系統。

第一方面，本申請?zhí)峁┑囊环N含油船舶污水的除油系統采用如下的技術方案：一種含油船舶污水的除油系統，包括攪拌池、隔油池、產水池和污油池，所述攪拌池、隔油池和產水池依次相連，所述攪拌池的側壁上設有與隔油池連通的輸入通道，所述隔油池的側壁上設有與產水池連通的輸出通道，所述攪拌池上安裝有攪拌裝置，所述隔油池內設有錐斗、撇油器和填料層，所述錐斗固定連接在隔油池的內底壁上，所述錐斗上設有排泥槽，所述錐斗底端安裝有排泥裝置，所述撇油器和填料層均安裝在隔油池的內側壁上，所述撇油器位于隔油池的頂端，所述撇油器上連接有輸油管，所述輸油管插設于污油池內，所述填料層位于輸入通道和輸出通道之間。

通過采用上述技術方案，含油船舶污水輸入攪拌池后，攪拌裝置攪拌污水，有助于將含油污水?dāng)噭�，便于含油污水與破乳劑混合反應。將攪拌池內的污水輸入隔油池后，污水中的重油下沉，浮油、乳化油和懸浮物上浮。重油沉入排泥槽內形成污泥，排泥裝置便于將污泥從排泥槽內排出，有助于將重油與水體分離。由于填料層在輸入通道和輸出通道之間，因此，污水需要穿過填料層才能到達輸出通道并進入產水池內，填料層可以吸附污水中的乳化油和懸浮物，從而將乳化油和懸浮物與水體分離。撇油器可以收集漂浮在水面上的浮油，并通過輸油管將浮油輸送至污油池內，有助于將浮油與水體分離。因此，本申請的除油系統通過個裝置的協同配合，可以除去含油船舶污水中的浮油、乳化油、溶解性油和懸浮物等，有助于提高含油船舶污水中的油去除率和懸浮物去處理，減少水污染，更加環保。

在一個具體的可實施方案中，所述排泥裝置有若干個，所述排泥裝置包括排泥管、控制閥和排泥泵，所述排泥管的一端貫穿排泥槽的槽壁，所述排泥管的另一端與排泥泵相連接，所述控制閥安裝在排泥管上。

通過采用上述技術方案，設置多干個排泥裝置，可以從排泥槽的不同位置抽吸污泥，有助于減少堆積死角堆積污泥，便于將隔油池內的污泥排清。

在一個具體的可實施方案中，所述填料層包括蜂窩填料塊、支撐架和限位件，所述支撐架設于隔油池內，所述支撐架位于輸入通道和輸出通道之間，所述限位件安裝在支撐架上，所述限位件與隔油池的側壁相連接，所述蜂窩填料塊有若干個，若干個所述蜂窩填料塊均安裝在支撐架上。

通過采用上述技術方案，支撐架用于安裝蜂窩填料塊，限位件用于將支撐架固定在隔油池的側壁上，因此，支撐架和限位件配合，可以將蜂窩填料塊架設在隔油池內，當污水穿過蜂窩填料塊時，污水中的懸浮物和乳化油即可粘附在蜂窩填料塊上，從有助于提高含油污水的油去除率和懸浮物去除率。

在一個具體的可實施方案中，所述支撐架上設有若干個安裝槽，所述安裝槽的周壁上設有插槽，所述蜂窩填料塊設于安裝槽內，所述蜂窩填料塊的邊緣插設于插槽內，所述蜂窩填料塊與插槽的槽壁抵接。

通過采用上述技術方案，插槽用于將蜂窩填料塊固定在支撐架上。安裝槽便于污水順利穿過蜂窩填料塊，有助于蜂窩填料塊吸附和過濾污水中的乳化油和懸浮物。

在一個具體的可實施方案中，所述限位件包括固定筒和彈性卡塊，所述固定筒固定連接在支撐架上，所述彈性卡塊插設于固定筒內，所述彈性卡塊與固定筒滑動連接，所述隔油池的側壁上固定連接有托塊，所述支撐架抵接在托塊上，所述隔油池的側壁上設有限位槽，所述彈性卡塊插設于限位槽內。

通過采用上述技術方案，彈性卡塊可以在固定筒內滑動，當彈性卡塊插入限位槽內時，彈性卡塊、固定筒和托塊配合，可以將支撐架固定在隔油池的側壁上，有助于進行油水分離。當操作彈性卡塊滑入固定筒內時，可以將支撐架從隔油池內取出，便于更換蜂窩填料塊和清洗隔油池。

在一個具體的可實施方案中，所述彈性卡塊包括弧塊、彈簧和推塊，所述固定筒的筒壁上設有導向槽，所述弧塊和彈簧均插設于固定筒內，所述弧塊與固定筒的內壁抵接，所述彈簧的一端與固定筒的端壁固定連接，所述彈簧的另一端與弧塊固定連接，所述推塊插設于導向槽內，所述推塊與弧塊固定連接。

通過采用上述技術方案，將支撐架插入隔油池內時，弧塊受到隔油池側壁的擠壓，自動滑入固定筒內，因此，支撐架可以沿著隔油池的側壁自由移動，便于將支撐架滑動至托塊處。當弧塊與限位槽相對時，彈簧自動推動弧塊插入限位槽內，便于將支撐架固定在隔油池的側壁上。撥動推塊，可以將弧塊滑入固定筒內，便于將支撐架從隔油池內取出。

在一個具體的可實施方案中，所述攪拌裝置包括固定架、攪拌電機、攪拌軸和槳葉，所述固定架固定連接在攪拌池上，所述攪拌電機固定連接在固定架上，所述攪拌軸插設于攪拌池內，所述攪拌軸與攪拌電機的電機軸同軸連接，所述槳葉固定連接在攪拌軸上。

通過采用上述技術方案，固定架用于將攪拌電機架設在攪拌池上方，使得攪拌電機驅動攪拌軸和槳葉轉動，從而將含油污水?dāng)噭颉?/p>

在一個具體的可實施方案中，所述產水池和污油池內均插設有液位監測器，所述產水池內插設有排水管，所述排水管連接有排水泵，所述污油池內插設有排油管，所述排油管連接有排油泵。

通過采用上述技術方案，液位監測器用于監測產水池和污油池內的液位，便于及時排出產水池內的水以及污油池內的油，減少溢水和溢油的情況。排水泵和排水管配合，可以快速排水，排油泵和排油管配合，可以快速排油。

綜上所述，本申請包括以下至少一種有益技術效果：

1.本申請的除油系統通過個裝置的協同配合，可以除去含油船舶污水中的浮油、乳化油、溶解性油和懸浮物等，有助于提高含油船舶污水中的油去除率和懸浮物去處理，減少水污染，更加環保；

2.本申請通過設置蜂窩填料塊、支撐架和限位件，可以將支撐架可拆卸連接在隔油池上，并將蜂窩填料塊架設在隔油池內，不僅便于除油除濁，還便于將支撐架和蜂窩填料塊拆下，進行清洗或更換；

3.本申請通過設置液位監測器、排水管、排水泵、排油管和排油泵，便于監測產水池和污油池內的液位，并及時排出產水池內的水以及污油池內的油。

（發明人：陸曦;崔新;申穎穎;鐘智春;徐炎華）
