公布日：2022.11.15
申請日：2022.08.19
分類號：C02F9/04(2006.01)I;C02F101/30(2006.01)N
摘要

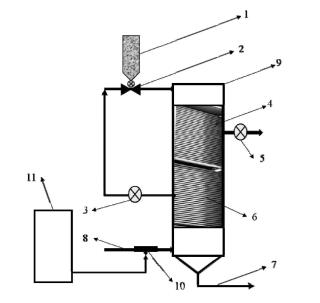

本發明提供了一種生物質三效耦合處理污水系統及方法，包括主體反應器，所述主體反應器的內部從下往上依次設置第一容置空間、一級膜組件、二級膜組件、第二容置空間；一級膜組件與二級膜組件之間隔斷，一級膜組件通過一級出水管路與第二容置空間連通，二級膜組件通過二級出水管路將凈化后的污水排出；第一容置空間的一側連接進污水管路，進污水管路上安裝射流器，射流器一端連接臭氧發生器，臭氧發生器用于對進污水管路內的污水進行臭氧預處理；臭氧前置，不僅起到常規的消毒效果，臭氧預處理降低廢水中大分子有機物的比例，增加活性炭的吸附效能，同時臭氧也在活性炭表面和內部強化其氧化性，分解吸附在活性炭上的有機物，提高臭氧的氧化效能。
權利要求書
1.一種生物質三效耦合處理污水系統，其特征在于，包括主體反應器，所述主體反應器的內部從下往上依次設置第一容置空間、一級膜組件、二級膜組件、第二容置空間；一級膜組件與二級膜組件之間隔斷，一級膜組件通過一級出水管路與第二容置空間連通，二級膜組件通過二級出水管路將凈化后的污水排出；所述第一容置空間的一側連接進污水管路，進污水管路上安裝射流器，射流器一端連接臭氧發生器，臭氧發生器用于對進污水管路內的污水進行臭氧預處理。
2.如權利要求1所述的生物質三效耦合處理污水系統，其特征在于，所述主體反應器上方設置活性炭倉，活性炭倉通過活性炭調節給料閥與一級出水管路連通，活性炭倉內的活性炭可通過一級出水管路進入第二容置空間。
3.如權利要求1所述的生物質三效耦合處理污水系統，其特征在于，所述活性炭倉底部固定連接有連接管道，連接管道另一端固定連接于一級出水管路，在連接管道上固定連接有活性炭調節給料閥。
4.如權利要求1所述的生物質三效耦合處理污水系統，其特征在于，所述一級膜組件包括由第一中空纖維膜絲組成，所述第一中空纖維膜絲表面分布多個0.1-0.2微米的孔。
5.如權利要求1所述的生物質三效耦合處理污水系統，其特征在于，所述二級膜組件由第二中空纖維膜絲組成，所述第二中空纖維膜絲表面分布多個0.02-0.08微米的孔。
6.如權利要求1所述的生物質三效耦合處理污水系統，其特征在于，所述一級膜組件一側設置一級出水管路，一級出水管路上安裝有一級出水泵，一級出水管路連通第二容置空間。
7.如權利要求1所述的生物質三效耦合處理污水系統，其特征在于，所述臭氧發生器包括鐵氟龍?zhí)�，其�?nèi)部設有石英管、臭氧發生器外電極和臭氧發生器內電極，在石英管外側表面設有臭氧發生器外電。
8.如權利要求1所述的生物質三效耦合處理污水系統，其特征在于，所述射流器具有入水腔、混合腔、入氣接頭，混合腔的管壁上設有水壓開關，混合腔內置攪拌器。
9.如權利要求1所述的生物質三效耦合處理污水系統，其特征在于，所述第一容置空間的底部設置排碳口。
10.一種如權利要求1-9任一所述的生物質三效耦合處理污水系統的工作方法，其特征在于，包括：通過臭氧發生器對進污水管路內的污水進行臭氧預處理，通過進污水管路將污水傳輸至第一容置空間內；并經過一級膜組件處理后通過一級出水管路進入第二容置空間；進入第二容置空間內的污水通過二級膜組件處理后經過二級出水管路排出。
發明內容
本發明為了解決上述問題，提出了一種生物質三效耦合處理污水系統及方法，本發明采用如下技術方案：
第一方面，本發明提供了一種生物質三效耦合處理污水系統，包括主體反應器，所述主體反應器的內部從下往上依次設置第一容置空間、一級膜組件、二級膜組件、第二容置空間；一級膜組件與二級膜組件之間隔斷，一級膜組件通過一級出水管路與第二容置空間連通，二級膜組件通過二級出水管路將凈化后的污水排出；
所述第一容置空間的一側連接進污水管路，進污水管路上安裝射流器，射流器一端連接臭氧發生器，臭氧發生器用于對進污水管路內的污水進行臭氧預處理。
進一步，所述主體反應器上方設置活性炭倉，活性炭倉通過活性炭調節給料閥與一級出水管路連通，活性炭倉內的活性炭可通過一級出水管路進入第二容置空間。
進一步，所述活性炭倉底部固定連接有連接管道，連接管道另一端固定連接于一級出水管路，在連接管道上固定連接有活性炭調節給料閥。
進一步，所述一級膜組件包括由第一中空纖維膜絲組成，所述第一中空纖維膜絲表面分布多個0.1-0.2微米的孔。
所述二級膜組件由第二中空纖維膜絲組成，所述第二中空纖維膜絲表面分布多個0.02-0.08微米的孔；所述一級膜組件一側設置一級出水管路，一級出水管路上安裝有一級出水泵，一級出水管路連通第二容置空間。
進一步，所述臭氧發生器包括鐵氟龍?zhí)�，其�?nèi)部設有石英管、臭氧發生器外電極和臭氧發生器內電極，在石英管外側表面設有臭氧發生器外電。
進一步，所述射流器具有入水腔、混合腔、入氣接頭，混合腔的管壁上設有水壓開關，混合腔內置攪拌器。
進一步，所述第一容置空間的底部設置排碳口。
第二方面，本發明提供了一種如第一方面所述的生物質三效耦合處理污水系統的工作方法，包括：
通過臭氧發生器對進污水管路內的污水進行臭氧預處理，通過進污水管路將污水傳輸至第一容置空間內；
并經過一級膜組件處理后通過一級出水管路進入第二容置空間；
進入第二容置空間內的污水通過二級膜組件處理后經過二級出水管路排出。
與現有技術相比，本發明的有益效果為：
1、本發明的污水處理設備結構合理、運行高效的，不是簡單地將各部分簡單堆積，而是通過各部分內部的結構及反應原理，實現1+1＞2的效果，本工藝改變傳統工藝消毒后置方式，臭氧前置，不僅起到常規的消毒效果，臭氧預處理降低廢水中大分子有機物的比例，增加活性炭的吸附效能，同時臭氧也在活性炭表面和內部強化其氧化性，分解吸附在活性炭上的有機物，提高臭氧的氧化效能，并加快活性炭的吸附再生更新速度，降低活性炭所承擔的吸附負荷，增加活性炭單次使用時長，降低工程投資和再生費用，活性炭不僅吸附氨氮、磷等富營養元素，吸附在過濾膜上的活性炭粉起到對懸浮的過濾作用，吸附飽和的生物質炭用于制作生物質炭復合肥、土壤改良、土壤碳匯。
2、本發明反應結構為一體化形式，同時可通過配備現有的智能化控制系統，實現遠程控制，實現無人值守最大限度降低人力投入。
（發明人：曹榮莉;馬春元;毛巖鵬;金楊）
