公布日：2022.02.18
申請日：2021.11.16
分類號：B01D29/03(2006.01)I;B01D29/50(2006.01)I;B01D29/60(2006.01)I;B01D29/68(2006.01)I;B01D29/82(2006.01)I;B01D29/94(2006.01)I;
B01D33/03(2006.01)I;B01D33/35(2006.01)I;B01D33/50(2006.01)I;B01D33/64(2006.01)I;B01D33/76(2006.01)I;B01D33/80(2006.01)I
摘要
本發明公開了一種污水顆粒過濾裝置，屬于水處理設備技術領域，該裝置包括設有進水口和出水口的殼體，殼體內設置有過濾板組件，過濾板組件呈一端高、一端低傾斜狀布置，過濾板組件的一端與進水口連接，經過過濾板組件過濾后的污水從出水口流出殼體，過濾板組件的另一端與輸送裝置連接，輸送裝置用于輸送污水中被過濾出的顆粒。本發明可以調節過濾孔的大小，適用于過濾不同大小的固體顆粒物；可以對過濾出的顆粒物進行及時輸送，防止堆積；設置高壓噴流裝置可以對過濾板組件進行高壓噴洗，防止顆粒物在過濾板組件上卡滯和殘留；設置兩軸滑臺，可以控制噴頭位置，對過濾板組件沖洗范圍廣。
權利要求書

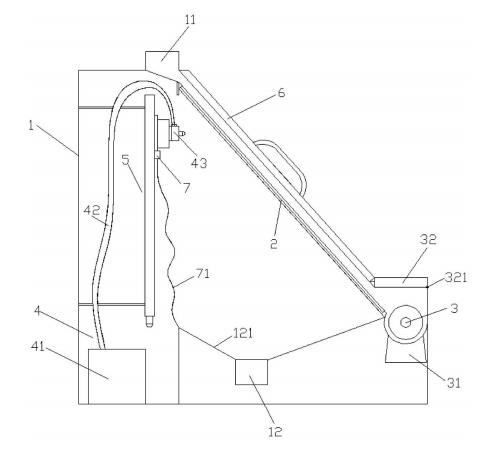

1.一種污水顆粒過濾裝置，其特征在于，包括設有進水口(11)和出水口(12)的殼體(1)，所述殼體(1)內設置有過濾板組件(2)，所述過濾板組件(2)呈一端高、一端低傾斜狀布置，所述過濾板組件(2)的一端與進水口(11)連接，經過所述過濾板組件(2)過濾后的污水從出水口(12)流出殼體(1)，所述過濾板組件(2)的另一端與輸送裝置(3)連接，所述輸送裝置(3)用于輸送污水中被過濾出的顆粒。
2.根據權利要求1所述的污水顆粒過濾裝置，其特征在于，所述過濾板組件(2)包括設有多個第一過濾孔(211)的第一過濾板(21)和設有多個第二過濾孔(221)的第二過濾板(22)，所述第一過濾板(21)設置在所述第二過濾板(22)的外側并與第二過濾板(22)滑動連接，所述第一過濾孔(211)和第二過濾孔(221)的重合部分用于流通污水。
3.根據權利要求2所述的污水顆粒過濾裝置，其特征在于，所述殼體(1)內設有高壓噴流裝置(4)，所述高壓噴流裝置(4)包括高壓泵(41)、軟管(42)和噴頭(43)，所述噴頭(43)朝向所述過濾板組件(2)的方向。
4.根據權利要求3所述的污水顆粒過濾裝置，其特征在于，所述殼體(1)內設有用于控制所述噴頭(43)移動的位移裝置(5)，所述位移裝置(5)包括X軸滑臺(51)和Y軸滑臺(52)，所述Y軸滑臺(52)上設有第一滑動平臺(521)，所述X軸滑臺(51)設置在所述第一滑動平臺(521)上，所述X軸滑臺(51)上設有第二滑動平臺(511)，所述噴頭(43)與第二滑動平臺(511)連接。
5.根據權利要求4所述的污水顆粒過濾裝置，其特征在于，所述第一滑動平臺(521)上設有條桿(7)，所述條桿(7)上設有擋水布(71)，所述擋水布(71)一端與殼體(1)連接。
6.根據權利要求1所述的污水顆粒過濾裝置，其特征在于，所述過濾板組件(2)與水平面相交形成的銳角夾角為α，a≥45°。7.根據權利要求1所述的污水顆粒過濾裝置，其特征在于，所述殼體(1)上設有第一蓋體(6)，所述輸送裝置(3)的上方設有與殼體(1)連接的第二蓋體(32)。
8.根據權利要求1所述的污水顆粒過濾裝置，其特征在于，所述輸送裝置(3)是設有落料口(31)的螺旋輸送機。
9.根據權利要求1所述的污水顆粒過濾裝置，其特征在于，所述噴頭(43)噴出的介質為液體或者氣體。
發明內容
技術問題：針對現有技術中存在的上述問題，本發明所要解決的技術問題在于提供一種污水顆粒過濾裝置能夠過濾污水中的固體顆粒物。
技術方案：為了解決上述技術問題，本發明采用的技術方案如下：
一種污水顆粒過濾裝置，包括設有進水口和出水口的殼體，所述殼體內設置有過濾板組件，所述過濾板組件呈一端高、一端低傾斜狀布置，所述過濾板組件的一端與進水口連接，經過所述過濾板組件過濾后的污水從出水口流出殼體，所述過濾板組件的另一端與輸送裝置連接，所述輸送裝置用于輸送污水中被過濾出的顆粒。
優選的，所述過濾板組件包括設有多個第一過濾孔的第一過濾板和設有多個第二過濾孔的第二過濾板，所述第一過濾板設置在所述第二過濾板的外側并與第二過濾板滑動連接，所述第一過濾孔和第二過濾孔的重合部分用于流通污水。
優選的，所述殼體內設有高壓噴流裝置，所述高壓噴流裝置包括高壓泵、軟管和噴頭，所述噴頭朝向所述過濾板組件的方向。
優選的，所述殼體內設有用于控制所述噴頭移動的位移裝置，所述位移裝置包括X軸滑臺和Y軸滑臺，所述Y軸滑臺上設有第一滑動平臺，所述X軸滑臺設置在所述第一滑動平臺上，所述X軸滑臺上設有第二滑動平臺，所述噴頭與第二滑動平臺連接。
優選的，所述第一滑動平臺上設有條桿，所述條桿上設有擋水布，所述擋水布一端與殼體連接。
優選的，所述過濾板組件與水平面相交形成的銳角夾角為α，α≥45°。
優選的，所述殼體上設有第一蓋體，所述輸送裝置的上方設有與殼體連接的第二蓋體。
優選的，所述輸送裝置是設有落料口的螺旋輸送機。
優選的，所述噴頭噴出的介質為液體或者氣體。
有益效果：與現有技術相比，本發明具有以下優點：1、通過設置由兩個過濾板組成的過濾板組件，可以調節過濾孔的大小，適用于過濾不同大小的固體顆粒物；2、過濾板組件的下端連接輸送裝置，可以對過濾出的顆粒物進行及時輸送，防止堆積；3、設置高壓噴流裝置可以對過濾板組件進行高壓噴洗，防止顆粒物在過濾板組件上卡滯和殘留；4、設置兩軸滑臺，可以控制噴頭位置，對過濾板組件沖洗范圍廣；5、輸送裝置設置壓榨段，對被過濾的顆粒進行壓榨，顆粒物含水量小，收集方便。
（發明人：徐俊;邵淵峰;邱超;胡志堅）
