公布日：2022.12.30
申請日：2021.06.29
分類號：C02F9/10(2006.01)I;C02F1/08(2006.01)N
摘要

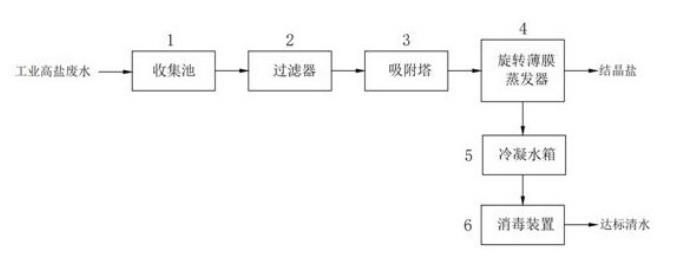

本發明公開了工業高鹽廢水循環再利用系統及工藝，該系統包括依次連接的收集池、過濾器、吸附塔、旋轉薄膜蒸發器、冷凝水箱以及消毒裝置；旋轉薄膜蒸發器包括筒體、可轉動設置在筒體內的轉軸以及沿軸向連接在轉軸上的若干個刮板機構，刮板機構包括中間與轉軸連接的刮板架以及可轉動連接在刮板架兩端的兩刮筒。本發明通過過濾器、吸附塔、旋轉薄膜蒸發器對工業高鹽廢水進行依次處理，能夠?qū)崿F(xiàn)工業高鹽廢水的凈化和循環利用，可保護環境，節約資源；旋轉薄膜蒸發器的刮板機構能夠使物料更加順暢和均勻的在筒體內壁上形成薄膜，能提高蒸發結晶效率；進一步的，通過配合輔助刮板，能防止高粘性的物料在筒體內壁粘結而影響蒸發結晶效率。
權利要求書
1.一種工業高鹽廢水循環再利用系統，其特征在于，包括依次連接的收集池、過濾器、吸附塔、旋轉薄膜蒸發器、冷凝水箱以及消毒裝置；工業高鹽廢水經所述收集池收集后輸送至所述過濾器進行過濾，過濾后經所述吸附塔處理，然后再進入所述旋轉薄膜蒸發器進行蒸發熱結晶處理，收集得到結晶鹽，得到的蒸汽進入冷凝水箱液化成冷凝水，冷凝水最后輸送至所述消毒裝置消毒后再回收利用；所述旋轉薄膜蒸發器包括筒體、可轉動設置在所述筒體內且與所述筒體同軸線的轉軸以及沿軸向連接在所述轉軸上的若干個刮板機構，所述刮板機構包括中間與所述轉軸連接的刮板架以及可轉動連接在所述刮板架兩端的兩刮筒。
2.根據權利要求1所述的工業高鹽廢水循環再利用系統，其特征在于，所述刮板架包括與所述轉軸連接的兩橫桿、可伸縮插設在所述橫桿末端的L型連桿以及設置在所述橫桿中部的用于套接在所述轉軸上的連接套，所述刮筒可轉動連接在所述L型連桿上。
3.根據權利要求2所述的工業高鹽廢水循環再利用系統，其特征在于，所述橫桿的末端開設有第一階梯孔，所述L型連桿的第一端固接有滑套，所述滑套可滑動設置在所述第一階梯孔的大孔段內，所述滑套與所述第一階梯孔的大孔段的內壁之間連接有壓簧；所述刮筒的末端開設有第二階梯孔，所述L型連桿的第二端固接有限位盤，所述限位盤可轉動設置在所述第二階梯孔的大孔段內。
4.根據權利要求3所述的工業高鹽廢水循環再利用系統，其特征在于，所述連接套上還設置有輔助連桿，所述輔助連桿的末端連接有輔助刮板，在所述刮筒未受外力的情況下，所述刮筒比所述輔助刮板更靠近所述筒體的內壁。
5.根據權利要求1所述的工業高鹽廢水循環再利用系統，其特征在于，所述筒體的上部設置有用于驅動所述轉軸轉動的電機，所述筒體內從上至下依次設置有分離區、蒸發區以及集料區，所述分離區內由上至下依次設置有氣液分離器、捕沫器以及布料器，所述筒體外壁上設置有與所述分離區連通且伸入到所述布料器上方的進料管、與所述分離區連通的蒸汽出口管以及與所述集料區連通的排料管。
6.根據權利要求5所述的工業高鹽廢水循環再利用系統，其特征在于，所述蒸發區處的筒體外壁上設置有加熱套，所述加熱套內由上至下通過隔板間隔形成若干加熱室，每個加熱室均具有一個分支熱媒入口管和一個分支熱媒出口管，所有的分支熱媒入口管均與一總熱媒入口管連通，所述的分支熱媒出口管均與一總熱媒出口管連通。
7.根據權利要求5所述的工業高鹽廢水循環再利用系統，其特征在于，所述布料器與所述轉軸連接，所述布料器的表面具有傾斜面，所述傾斜面的高度由中心向外周逐漸降低，所述布料器的外周連接有上凸邊緣；所述上凸邊緣朝外側傾斜設置，所述上凸邊緣與所述傾斜面的外周之間通過弧形面過渡連接。
8.根據權利要求7所述的工業高鹽廢水循環再利用系統，其特征在于，所述分離區處的筒體的下部的內壁具有向外傾斜的布料斜面，所述上凸邊緣處于所述布料斜面的側部。
9.根據權利要求8所述的工業高鹽廢水循環再利用系統，其特征在于，所述進料管的末端朝向所述布料器傾斜設置。
10.根據權利要求1-9中任意一項所述的工業高鹽廢水循環再利用系統，其特征在于，該系統的處理工藝包括以下步驟：1）通過所述收集池收集存儲工業高鹽廢水；2）通過水泵將所述收集池中的工業高鹽廢水輸送至所述過濾器進行過濾，去除懸浮物；3）將所述過濾器的出水通過水泵輸送至所述吸附塔，通過吸附介質的吸附作用去除有機物；4）將所述吸附塔的出水通過水泵輸送至所述旋轉薄膜蒸發器，通過蒸發熱結晶將水中的鹽分類出來，收集得到結晶鹽，得到的蒸汽進入所述冷凝水箱液化成冷凝水；5）將所述冷凝水箱中的水輸送至所述消毒裝置消毒后再回收利用。
發明內容
本發明所要解決的技術問題在于針對上述現有技術中的不足，提供一種工業高鹽廢水循環再利用系統及工藝。
為解決上述技術問題，本發明采用的技術方案是：一種工業高鹽廢水循環再利用系統，包括依次連接的收集池、過濾器、吸附塔、旋轉薄膜蒸發器、冷凝水箱以及消毒裝置；工業高鹽廢水經所述收集池收集后輸送至所述過濾器進行過濾，過濾后經所述吸附塔處理，然后再進入所述旋轉薄膜蒸發器進行蒸發熱結晶處理，收集得到結晶鹽，得到的蒸汽進入冷凝水箱液化成冷凝水，冷凝水最后輸送至所述消毒裝置消毒后再回收利用；所述旋轉薄膜蒸發器包括筒體、可轉動設置在所述筒體內且與所述筒體同軸線的轉軸以及沿軸向連接在所述轉軸上的若干個刮板機構，所述刮板機構包括中間與所述轉軸連接的刮板架以及可轉動連接在所述刮板架兩端的兩刮筒。
優選的是，所述刮板架包括與所述轉軸連接的兩橫桿、可伸縮插設在所述橫桿末端的L型連桿以及設置在所述橫桿中部的用于套接在所述轉軸上的連接套，所述刮筒可轉動連接在所述L型連桿上。
優選的是，所述橫桿的末端開設有第一階梯孔，所述L型連桿的第一端固接有滑套，所述滑套可滑動設置在所述第一階梯孔的大孔段內，所述滑套與所述第一階梯孔的大孔段的內壁之間連接有壓簧；所述刮筒的末端開設有第二階梯孔，所述L型連桿的第二端固接有限位盤，所述限位盤可轉動設置在所述第二階梯孔的大孔段內。
優選的是，所述連接套上還設置有輔助連桿，所述輔助連桿的末端連接有輔助刮板，在所述刮筒未受外力的情況下，所述刮筒比所述輔助刮板更靠近所述筒體的內壁。
優選的是，所述筒體的上部設置有用于驅動所述轉軸轉動的電機，所述筒體內從上至下依次設置有分離區、蒸發區以及集料區，所述分離區內由上至下依次設置有氣液分離器、捕沫器以及布料器，所述筒體外壁上設置有與所述分離區連通且伸入到所述布料器上方的進料管、與所述分離區連通的蒸汽出口管以及與所述集料區連通的排料管。
優選的是，，所述蒸發區處的筒體外壁上設置有加熱套，所述加熱套內由上至下通過隔板間隔形成若干加熱室，每個加熱室均具有一個分支熱媒入口管和一個分支熱媒出口管，所有的分支熱媒入口管均與一總熱媒入口管連通，所述的分支熱媒出口管均與一總熱媒出口管連通。
優選的是，所述布料器與所述轉軸連接，所述布料器的表面具有傾斜面，所述傾斜面的高度由中心向外周逐漸降低，所述布料器的外周連接有上凸邊緣；所述上凸邊緣朝外側傾斜設置，所述上凸邊緣與所述傾斜面的外周之間通過弧形面過渡連接。
優選的是，所述分離區處的筒體的下部的內壁具有向外傾斜的布料斜面，所述上凸邊緣處于所述布料斜面的側部。
優選的是，所述進料管的末端朝向所述布料器傾斜設置。
優選的是，該系統的處理工藝包括以下步驟：1）通過所述收集池收集存儲工業高鹽廢水；2）通過水泵將所述收集池中的工業高鹽廢水輸送至所述過濾器進行過濾，去除懸浮物；3）將所述過濾器的出水通過水泵輸送至所述吸附塔，通過吸附介質的吸附作用去除有機物；4）將所述吸附塔的出水通過水泵輸送至所述旋轉薄膜蒸發器，通過蒸發熱結晶將水中的鹽分類出來，收集得到結晶鹽，得到的蒸汽進入所述冷凝水箱液化成冷凝水；5）將所述冷凝水箱中的水輸送至所述消毒裝置消毒后再回收利用。
本發明的有益效果是：本發明的工業高鹽廢水循環再利用系統，通過過濾器、吸附塔、旋轉薄膜蒸發器對工業高鹽廢水進行依次處理，能夠?qū)崿F(xiàn)工業高鹽廢水的凈化和循環利用，可保護環境，節約資源；本發明中，旋轉薄膜蒸發器的刮板機構能夠使物料更加順暢和均勻的在筒體內壁上形成薄膜，能提高蒸發結晶效率；進一步的，通過配合輔助刮板，能防止高粘性的物料在筒體內壁粘結而影響蒸發結晶效率；本發明的旋轉薄膜蒸發器中，通過上凸邊緣和布料斜面配合，能使得物料充分、均勻的分布在筒體內壁上，能提高蒸發結晶的效率。
（發明人：郭鵬飛;余進;萬克順）
