公布日：2022.11.22
申請日：2022.07.01
分類號：C02F1/06(2006.01)I;C02F103/18(2006.01)N
摘要

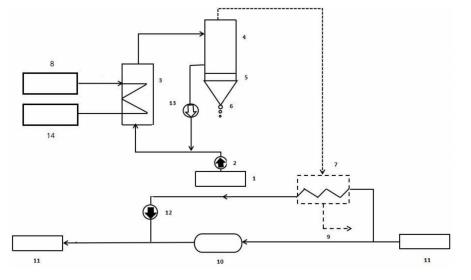

本申請公開了一種超低能耗脫硫廢水處理系統，包括通過管路連接的脫硫廢水池、脫硫廢水進料泵、輔汽聯箱、高溫換熱器、負壓閃蒸分離器、低溫換熱器和凝結水系統；其中，所述脫硫廢水進料泵將所述脫硫廢水池內的脫硫廢水輸送至所述高溫換熱器內，來自所述輔汽聯箱的低壓過熱蒸汽輸送至所述高溫換熱器內作為換熱介質將所述脫硫廢水加熱后輸送至所述負壓閃蒸分離器進行閃蒸分離，閃蒸后的飽和蒸汽進入所述低溫換熱器，所述凝結水系統冷端低溫水輸送至所述低溫換熱器內作為換熱介質吸收所述飽和蒸汽的熱量換熱升溫后再返回至所述凝結水系統的熱端，同時所述低溫換熱器內的飽和蒸汽急速冷凝為合格水排出。
權利要求書
1.一種超低能耗脫硫廢水處理系統，其特征在于，包括通過管路連接的脫硫廢水池、脫硫廢水進料泵、輔汽聯箱、高溫換熱器、負壓閃蒸分離器、低溫換熱器和凝結水系統；其中，所述脫硫廢水進料泵將所述脫硫廢水池內的脫硫廢水輸送至所述高溫換熱器內，來自所述輔汽聯箱的低壓過熱蒸汽輸送至所述高溫換熱器內作為換熱介質將所述脫硫廢水加熱后輸送至所述負壓閃蒸分離器進行閃蒸分離，閃蒸后的飽和蒸汽進入所述低溫換熱器，所述凝結水系統冷端低溫水輸送至所述低溫換熱器內作為換熱介質吸收所述飽和蒸汽的熱量換熱升溫后再返回至所述凝結水系統的熱端，同時所述低溫換熱器內的飽和蒸汽急速冷凝為合格水排出。
2.根據權利要求1所述的超低能耗脫硫廢水處理系統，其特征在于，還包括與所述負壓閃蒸分離器相連接的結晶器和與所述結晶器相連接的固體收集倉，脫硫廢水經所述負壓閃蒸分離器閃蒸后形成的濃縮液通過所述結晶器進行固液分離。
3.根據權利要求2所述的超低能耗脫硫廢水處理系統，其特征在于，所述負壓閃蒸分離器為真空狀態，背壓13千帕。
4.根據權利要求2所述的超低能耗脫硫廢水處理系統，其特征在于，在所述負壓閃蒸分離器與所述脫硫廢水進料泵相連接的管路上設有高速濃縮液循環輸送泵，所述負壓閃蒸分離器內未閃蒸的液體經所述高速濃縮液循環輸送泵循環至所述高溫換熱器繼續加熱閃蒸，結晶固體通過所述固體收集倉收集再利用。
5.根據權利要求1所述的超低能耗脫硫廢水處理系統，其特征在于，還包括低溫加熱器，所述凝結水系統冷端冷凝水經所述低溫加熱器加熱后與所述低溫換熱器內換熱升溫后的冷凝水混合再進入所述凝結水系統熱端。
6.根據權利要求6所述的超低能耗脫硫廢水處理系統，其特征在于，所述凝結水系統熱端冷凝水通過管道增壓泵輸送至溫度高一級的凝結水系統。
7.根據權利要求1所述的超低能耗脫硫廢水處理系統，其特征在于，還包括疏水回收裝置，所述高溫換熱器內換熱降溫后的疏水接入所述疏水回收裝置。
8.根據權利要求1所述的超低能耗脫硫廢水處理系統，其特征在于，所述脫硫廢水進料泵將所述脫硫廢水池內的脫硫廢水輸送至所述高溫換熱器內，并通過所述低壓過熱蒸汽將所述脫硫廢水吸熱后輸送至所述負壓閃蒸分離器進行閃蒸形成飽和蒸汽，實現汽液分離。
9.根據權利要求2所述的超低能耗脫硫廢水處理系統，其特征在于，所述負壓閃蒸分離器將所述脫硫廢水閃蒸為飽和蒸氣，并分離固體雜鹽，且所述飽和蒸氣為乏汽，所述固體雜鹽通過所述固體收集倉收集。
10.根據權利要求1所述超低能耗脫硫廢水處理系統，其特征在于，所述低溫換熱器內換熱升溫后的冷凝水通過輸送泵泵入所述凝結水系統的熱端。
發明內容
針對上述問題，本申請實施例提供了一種超低能耗脫硫廢水處理系統，本申請充分合理利用自身資源，通過廠內低壓過熱蒸汽來提供熱源，滿足燃煤火電廠脫硫廢水零排放的需求，所述技術方案如下：
本申請?zhí)峁┮环N超低能耗脫硫廢水處理系統，包括通過管路連接的脫硫廢水池、脫硫廢水進料泵、輔汽聯箱、高溫換熱器、負壓閃蒸分離器、低溫換熱器和凝結水系統；其中，所述脫硫廢水進料泵將所述脫硫廢水池內的脫硫廢水輸送至所述高溫換熱器內，來自所述輔汽聯箱的低壓過熱蒸汽輸送至所述高溫換熱器內作為換熱介質將所述脫硫廢水加熱后輸送至所述負壓閃蒸分離器進行閃蒸分離，閃蒸后的飽和蒸汽進入所述低溫換熱器，所述凝結水系統冷端低溫水輸送至所述低溫換熱器內作為換熱介質吸收所述飽和蒸汽的熱量換熱升溫后再返回至所述凝結水系統的熱端，同時所述低溫換熱器內的飽和蒸汽急速冷凝為合格水排出。
例如，在一個實施例提供的所述超低能耗脫硫廢水處理系統中，所述脫硫廢水進料泵將所述脫硫廢水池內的脫硫廢水輸送至所述高溫換熱器內，并通過所述來自輔汽聯箱低壓過熱蒸汽將所述脫硫廢水加熱后輸送至所述負壓閃蒸分離器進行閃蒸分離，閃蒸后的飽和蒸汽進入所述低溫換熱器，并將所述飽和蒸汽由機組凝結水系統冷凝為合格水排出。
例如，在一個實施例提供的所述超低能耗脫硫廢水處理系統中，還包括與所述負壓閃蒸分離器相連接的結晶器和與所述結晶器相連接的固體收集倉，脫硫廢水經所述負壓閃蒸分離器閃蒸后形成的濃縮液通過所述結晶器進行固液分離。
例如，在一個實施例提供的所述超低能耗脫硫廢水處理系統中，所述負壓閃蒸分離器為真空狀態，背壓13千帕。
例如，在一個實施例提供的所述超低能耗脫硫廢水處理系統中，在所述負壓閃蒸分離器與所述脫硫廢水進料泵相連接的管路上設有高速濃縮液循環輸送泵，所述負壓閃蒸分離器內未閃蒸的液體經所述高速濃縮液循環輸送泵循環至所述高溫換熱器繼續加熱閃蒸，結晶固體通過所述固體收集倉收集再利用。
例如，在一個實施例提供的所述超低能耗脫硫廢水處理系統中，還包括低溫加熱器，所述凝結水系統冷端冷凝水經所述低溫加熱器加熱后與所述低溫換熱器內換熱升溫后的冷凝水混合再進入所述凝結水系統熱端。
例如，在一個實施例提供的所述超低能耗脫硫廢水處理系統中，所述凝結水系統熱端冷凝水通過管道增壓泵輸送至溫度高一級的凝結水系統。
例如，在一個實施例提供的所述超低能耗脫硫廢水處理系統中，還包括疏水回收裝置，所述高溫換熱器內換熱降溫后的疏水接入所述疏水回收裝置。
例如，在一個實施例提供的所述超低能耗脫硫廢水處理系統中，所述脫硫廢水進料泵將所述脫硫廢水池內的脫硫廢水輸送至所述高溫換熱器內，并通過所述低壓過熱蒸汽將所述脫硫廢水吸熱后輸送至所述負壓閃蒸分離器進行閃蒸形成飽和蒸汽，實現汽液分離。
例如，在一個實施例提供的所述超低能耗脫硫廢水處理系統中，所述負壓閃蒸分離器將所述脫硫廢水閃蒸為飽和蒸氣，并分離固體雜鹽，且所述飽和蒸氣為乏汽，所述固體雜鹽通過所述固體收集倉收集。
例如，在一個實施例提供的所述超低能耗脫硫廢水處理系統中，所述低溫換熱器內換熱升溫后的冷凝水通過輸送泵泵入所述凝結水系統的熱端。
本申請的超低能耗脫硫廢水處理系統及方法所帶來的有益效果為：本申請充分合理利用自身資源，通過廠內低壓過熱蒸汽來提供熱源交換媒介，負壓閃蒸后的飽和蒸汽再次加熱機組凝結水，達到超低能耗脫熱力法硫廢水處理系統，滿足燃煤火電廠脫硫廢水零排放的要求。本申請系統工藝和方法簡便，充分利用原有設備，增加設備少，投資少，占地面積小，節能降耗，最終產品為固體雜鹽和合格水，本申請充分利用了燃煤電廠冷凝水系統，在不影響機組安全、穩定運行，不影響鍋爐效率的前提下，充分合理利用自身資源，通過廠內低壓過熱蒸汽來提供熱源，換熱器充分滿足提升脫硫廢水溫度需求，換熱效率高，滿足燃煤火電廠脫硫廢水零排放的需求。
（發明人：郭愛武;張然;馬慶中;郎尚華;吳炬;宋大勇;梁川;薛永峰;王興;韓鐘國;張海濤;劉宇;王赫;陳曉龍;楊驍;陳博;金俊先;張書博）
