公布日：2022.12.13
申請日：2022.09.29
分類號：C02F9/04(2006.01)I;C02F1/70(2006.01)N;C02F1/56(2006.01)N;C02F1/66(2006.01)N;C02F1/62(2006.01)N;C02F101/20(2006.01)N;
C02F103/18(2006.01)N
摘要
本發明涉及一種高濃度懸浮物重金屬廢水預處理系統及方法，高濃度懸浮物重金屬廢水預處理系統包括：進水口與出水口，所述進水口與所述出水口之間從上游至下游依次設有收集池、流通池、調節池、壓濾機系統、三聯箱及澄清器。本發明的有益效果是：本發明采用的高濃度懸浮物重金屬廢水預處理系統具有占地面積小、能同步去除懸浮物及重金屬離子、降低后續廢水處理系統復雜程度、提高生化段處理效率等優勢，可應用于SCR脫硝催化劑廢水、脫硫廢水及類似的高懸浮物、高重金屬含量廢水的預處理。
權利要求書

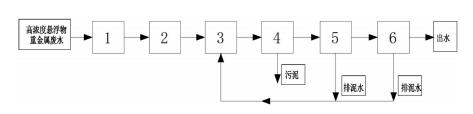

1.一種高濃度懸浮物重金屬廢水預處理系統，其特征在于，包括進水口與出水口，所述進水口與所述出水口之間從上游至下游依次設有收集池(1)、流通池(2)、調節池(3)、壓濾機系統(4)、三聯箱(5)及澄清器(6)；所述集池(1)、流通池(2)、調節池(3)、三聯箱(5)和澄清器(6)均為敞口箱體或敞口池體；經收集后的高濃度懸浮物重金屬廢水，通過管道連接至收集池(1)進口；收集池(1)出口通過廢水輸送泵與流通池(2)進口相連；流通池(2)出口與調節池(3)進口相連；調節池(3)出口通過污泥進料泵與壓濾機系統(4)進口相連；壓濾機系統(4)出口通過管道與三聯箱(5)進口相連；三聯箱(5)出口與澄清器(6)進口相連；澄清器(6)出口通過管道與后續廢水處理系統相連；三聯箱(5)由中和箱、反應箱、絮凝箱三個箱體或池體組成；收集池(1)、調節池(3)、三聯箱(5)內均設有攪拌器；收集池(1)內投加還原劑；流通池(2)內投加堿；三聯箱(5)內三個分隔箱或分隔池體內分別投加酸、重金屬捕捉劑和助凝劑。
2.根據權利要求1所述的高濃度懸浮物重金屬廢水預處理系統，其特征在于，所述流通池(2)、調節池(3)和三聯箱(5)內均設置pH計。
3.根據權利要求1所述的高濃度懸浮物重金屬廢水預處理系統，其特征在于，所述攪拌器為變頻攪拌器。
4.根據權利要求1所述的高濃度懸浮物重金屬廢水預處理系統，其特征在于，所述三聯箱(5)與澄清器(6)底部設有排泥水管道，所述排泥水管道包括排泥閥門及管道，排泥水通過所述排泥水管道排至調節池(3)內。
5.一種高濃度懸浮物重金屬廢水預處理方法，其特征在于，由權利要求1至4任一所述高濃度懸浮物重金屬廢水預處理系統執行，包括：步驟1、經收集的廢水排泥水，首先進入收集池(1)內，并投加還原劑與廢水反應，通過攪拌器攪拌均勻，使廢水中的高價態金屬離子，從高價態還原為低價態；再經過廢水輸送泵進入流通池(2)內，三聯箱(5)和澄清器(6)的排泥水也通過排泥水管或排泥水溝進入流通池(2)內，流通池(2)內投加堿，通過流通池(2)和調節池(3)中的pH計以調節廢水至合適的pH，使廢水中絕大部分重金屬離子形成氫氧化物沉淀，形成較小的礬花；步驟2、調節池(3)內經過攪拌混合的廢水，通過污泥進料泵進入壓濾機系統(4)，廢水中的懸浮物及氫氧化物沉淀形成的小礬花，被濾布攔截在濾室中形成濾餅；透過濾布的濾液進入三聯箱(5)；步驟3、經壓濾機系統(4)過濾得到的堿性濾液，在三聯箱(5)中通過加酸中和至合適的pH；當廢水水質波動或前端處理效果未達到預期時，在三聯箱(5)中投加適量的重金屬捕捉劑，經攪拌器攪拌均勻，進一步與剩余重金屬離子反應形成穩定螯合物沉淀；步驟4、三聯箱(5)中的廢水經管道自流進入澄清器(6)中，三聯箱(5)出口處投加助凝劑，通過攪拌器的攪拌完成混凝反應，使廢水中較小的礬花形成較大礬花，并在后續澄清器(6)中實現泥水分離。
6.根據權利要求5所述的高濃度懸浮物重金屬廢水預處理方法，其特征在于，步驟1中，收集池(1)水力停留時間不小于30分鐘。
7.根據權利要求5所述的高濃度懸浮物重金屬廢水預處理方法，其特征在于，步驟1中，流通池(2)和調節池(3)水力停留時間不小于15分鐘。
8.根據權利要求5所述的高濃度懸浮物重金屬廢水預處理方法，其特征在于，步驟1中調節混合廢水的pH至9.0-12.0；步驟2中，壓濾機系統(4)得到的濾餅含水率不高于80％，濾液含固率不高于0.05％。
9.根據權利要求5所述的高濃度懸浮物重金屬廢水預處理方法，其特征在于，步驟3中，三聯箱(5)內調節廢水pH至6.5-8.0。
10.根據權利要求5所述的高濃度懸浮物重金屬廢水預處理方法，其特征在于，步驟1中所述還原劑為硫酸亞鐵；步驟3中所述酸為鹽酸；步驟4所述助凝劑為聚丙烯酰胺。
發明內容
本發明的目的是克服現有技術中的不足，提供了一種高濃度懸浮物重金屬廢水預處理系統及方法。
第一方面，提供了一種高濃度懸浮物重金屬廢水預處理系統，包括進水口與出水口，所述進水口與所述出水口之間從上游至下游依次設有收集池、流通池、調節池、壓濾機系統、三聯箱及澄清器；所述集池、流通池、調節池、三聯箱和澄清器均為敞口箱體或敞口池體；經收集后的高濃度懸浮物重金屬廢水，通過管道連接至收集池進口；收集池出口通過廢水輸送泵與流通池進口相連；流通池出口與調節池進口相連；調節池出口通過污泥進料泵與壓濾機系統進口相連；壓濾機系統出口通過管道與三聯箱進口相連；三聯箱出口與澄清器進口相連；澄清器出口通過管道與后續廢水處理系統相連；三聯箱由中和箱、反應箱、絮凝箱三個箱體或池體組成；收集池、調節池、三聯箱內均設有攪拌器；收集池內投加還原劑；流通池內投加堿；三聯箱內三個分隔箱或分隔池體內分別投加酸及助凝劑。
作為優選，所述流通池、調節池和三聯箱內均設置pH計。
作為優選，所述攪拌器為變頻攪拌器。
作為優選，所述三聯箱與澄清器底部設有排泥水管道，所述排泥水管道包括排泥閥門及管道，排泥水通過所述排泥水管道排至調節池內。
第二方面，提供了一種高濃度懸浮物重金屬廢水預處理方法，由第一方面任一所述高濃度懸浮物重金屬廢水預處理系統執行，包括：
步驟1、經收集的廢水排泥水，首先進入收集池內，并投加還原劑與廢水反應，通過攪拌器攪拌均勻，使廢水中的高價態金屬離子如釩和鉻等，從高價態還原為低價態；再經過廢水輸送泵進入流通池內，三聯箱和澄清器的排泥水也通過排泥水管或排泥水溝進入流通池內，流通池內投加堿，通過流通池和調節池中的pH計以調節廢水至合適的pH，使廢水中絕大部分重金屬離子形成氫氧化物沉淀，形成較小的礬花；
步驟2、調節池內經過攪拌混合的廢水，通過污泥進料泵進入壓濾機系統，廢水中的懸浮物及氫氧化物沉淀形成的小礬花，被濾布攔截在濾室中形成濾餅；透過濾布的濾液進入三聯箱；
步驟3、經壓濾機系統過濾得到的堿性濾液，在三聯箱中通過加酸中和至合適的pH；當廢水水質波動或前端處理效果未達到預期時，在三聯箱中投加適量的重金屬捕捉劑，經攪拌器攪拌均勻，進一步與剩余重金屬離子反應形成穩定螯合物沉淀；
步驟4、三聯箱中的廢水經管道自流進入澄清器中，三聯箱出口處投加助凝劑，通過攪拌器的攪拌完成混凝反應，使廢水中較小的礬花形成較大礬花，并在后續澄清器中實現泥水分離。
作為優選，步驟1中，收集池水力停留時間不小于30分鐘。
作為優選，步驟1中，流通池和調節池水力停留時間不小于15分鐘。
作為優選，步驟1中，調節混合廢水的pH至9.0-12.0，以保證步驟2壓濾效果及泥餅含水率；步驟2中，壓濾機系統得到的濾餅含水率不高于80％，濾液含固率不高于0.05％。
作為優選，步驟3中，三聯箱內調節廢水pH至6.5-8.0。
作為優選，步驟1中所述還原劑為硫酸亞鐵；步驟3中所述酸為鹽酸；步驟4中所述助凝劑為聚丙烯酰胺。
本發明的有益效果是：本發明采用的高濃度懸浮物重金屬廢水預處理系統具有占地面積小、能同步去除懸浮物及重金屬離子、降低后續廢水處理系統復雜程度、提高生化段處理效率等優勢，可應用于SCR脫硝催化劑廢水、脫硫廢水及類似的高懸浮物、高重金屬含量廢水的預處理。
（發明人：李鋆;黃光法;陳鐘慧;施園;趙國萍;曾憲燦;裘一杭;潘超群;陳春峰;余志勝）
