公布日：2022.03.25
申請日：2021.09.15
分類號：C02F9/14(2006.01)I;C02F3/30(2006.01)N;C02F3/12(2006.01)N;C02F1/66(2006.01)N;C02F1/32(2006.01)N;C02F7/00(2006.01)N;
C02F101/30(2006.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本發明提供了一種污水處理裝置及高性能MBR組合工藝，厭氧池對污水進行生物釋磷后進入一段缺氧池，在缺氧環境下為后端硝化液回流提供反硝化條件，實現脫氮功能；同時污水中聚磷菌在厭氧和缺氧條件下受到壓抑釋放體內磷酸鹽后快速降解有機物，磷酸鹽轉化為聚B羥丁酸，在聚磷菌進入一段好氧池后降解體內儲存的聚B羥丁酸產生能量，用于細胞的合成和過量吸收污水中溶解的磷；一段好氧池中污水進入二段缺氧池完成二級脫氮和COD去除；流入二段好氧池，二段好氧池依靠池底微孔曝氣系統供出的氧氣為好氧菌提供生存條件，二段好氧池與膜單元之間設有切斷閥，以隨時便于生化單元和膜單元分離；出水水質好，運行成本低、系統抗沖擊性強、污泥量少，自動化程度高；當水量較大時，占地面積小，便于集成和轉運。
權利要求書
1.一種高性能MBR組合工藝，其特征在于，包括如下步驟：S1：原水經管網收集后初步排渣處理進入調節池，調節池進行固定時間的水質水量調節和PH調節，調節池內潛水泵將污水提升至組合裝置內的厭氧池；S2：厭氧池、一段缺氧池對污水進行生物釋磷后進入一段好氧池，其中，污水中聚磷菌在厭氧和缺氧條件下受到壓抑釋放體內磷酸鹽后快速降解有機物，磷酸鹽轉化為聚B羥丁酸，聚磷菌進入一段好氧池后降解體內儲存的聚B羥丁酸產生能量，用于細胞的合成和過量吸收污水中溶解的磷，一段缺氧池對污水進行反硝化脫TN；S3：一段好氧池中污水進入二段缺氧池完成二級脫氮和COD去除；S4：流入二段好氧池，二段好氧池依靠池底微孔曝氣系統供出的氧氣為好氧菌提供生存條件，二段好氧池與膜單元連通且二段好氧池與膜單元之間設有切斷閥，以便于生化區和膜區分離；S5：清水反洗、化學反洗及化學浸泡清洗程序?qū)δ卧M(jìn)行定時清洗，直至膜單元能持續、穩定出水。
2.一種污水處理裝置，其特征在于，包括：多個移動箱體，所述移動箱體內設有生化單元、膜單元和設備間，生化單元，包括依次連通的厭氧池、一段缺氧池、一段好氧池、二段缺氧池和二段好氧池；膜單元，所述二段好氧池與所述膜單元相連通，所述二段好氧池與所述膜單元之間設有切斷閥，以便于所述生化單元和所述膜單元分離；設備間，所述設備間內設有產水泵，所述產水泵的進水口通過第一管路連接至所述膜單元，所述產水泵的出水口連接紫外線殺菌器。
3.根據權利要求2所述的污水處理裝置，其特征在于，所述厭氧池、所述一段缺氧池和所述二段缺氧池內均安裝攪拌器。
4.根據權利要求2所述的污水處理裝置，其特征在于，所述設備間內還設有鼓風曝氣裝置，所述一段好氧池、所述二段好氧池和所述膜單元的底部均通過第二管道連接至所述鼓風曝氣裝置。
5.根據權利要求2所述的污水處理裝置，其特征在于，所述二段缺氧池與所述膜單元之間還設有反洗加藥泵。
6.根據權利要求2所述的污水處理裝置，其特征在于，所述膜單元的箱體末端通過污泥回流泵將泥水混合液回流至一段缺氧池，實現反硝化脫氮功能，同時經管路分支定期將剩余污泥排放至儲泥池。
7.根據權利要求2所述的污水處理裝置，其特征在于，所述膜單元采用MBR膜組件，所述MBR膜組件的過濾膜采用外壓式中空纖維簾式膜，所述MBR膜組件包括膜池管廊和推拉蓋板。
8.根據權利要求2所述的污水處理裝置，其特征在于，所述厭氧池的入水端設置有格柵，所述格柵內設置有毛發過濾器。
9.根據權利要求3所述的污水處理裝置，其特征在于，所述攪拌器采用雙曲面立式攪拌器。
10.根據權利要求4所述的污水處理裝置，其特征在于，所述鼓風曝氣裝置采用回轉式鼓風機。
發明內容
本發明的目的在于提供一種污水處理裝置及高性能MBR組合工藝，以解決現有技術中存在的污水處理時生化區和膜區會干涉，污水處理設備三超和運輸不便以及污水處理速度難以更快的技術問題。本發明提供的諸多技術方案中的優選技術方案所能產生的諸多技術效果詳見下文闡述。
為實現上述目的，本發明提供了以下技術方案：

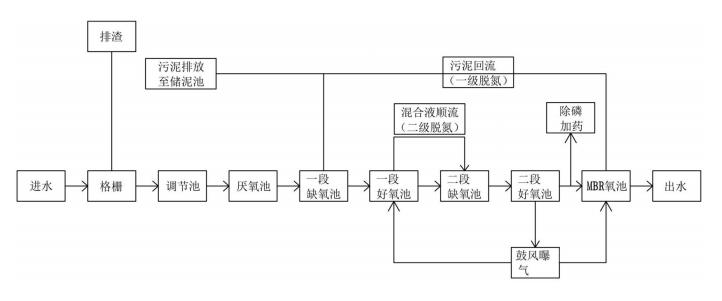

一種高性能MBR組合工藝，包括如下步驟：
S1：原水經管網收集后初步排渣處理進入調節池，調節池進行固定時間的水質水量調節和ph調節，調節池內潛水泵將污水提升至厭氧池；
S2：厭氧池、一段缺氧池對污水進行生物釋磷后進入一段好氧池，
其中，污水中聚磷菌在厭氧和缺氧條件下受到壓抑釋放體內磷酸鹽后快速降解有機物，磷酸鹽轉化為聚B羥丁酸，聚磷菌進入一段好氧池后降解體內儲存的聚B羥丁酸產生能量，用于細胞的合成和過量吸收污水中溶解的磷，
一段缺氧池對污水進行反硝化脫TN；
S3：一段好氧池中污水進入二段缺氧池完成二級脫氮和COD去除；
S4：流入二段好氧池，二段好氧池依靠池底微孔曝氣系統供出的氧氣為好氧菌提供生存條件，二段好氧池與膜單元連通且二段好氧池與膜單元之間設有切斷閥，以便于所述生化單元和所述膜單元分離；
S5：清水反洗、化學反洗及化學浸泡清洗程序?qū)δ卧M(jìn)行定時清洗，保證膜單元有良好的水通量，能持續、穩定地出水。
一種污水處理裝置，包括：多個移動箱體，所述移動箱體內設有生化單元、膜單元和設備間，
生化單元，包括依次連通的厭氧池、一段缺氧池、一段好氧池、二段缺氧池和二段好氧池；
膜單元，所述二段好氧池與所述膜單元相連通，所述二段好氧池與所述膜單元之間設有切斷閥，以便于生化區和膜區分離；
設備間，所述設備間內設有產水泵，所述產水泵的進水口通過第一管路連接至所述膜單元，所述產水泵的進水口連接紫外線殺菌器。
優選地，所述厭氧池、所述一段缺氧池和所述二段缺氧池內均安裝攪拌器。
優選地，所述設備間內還設有鼓風曝氣裝置，所述一段好氧池、所述二段好氧池和所述膜單元的底部均通過第二管道連接至所述鼓風曝氣裝置。
優選地，所述二段缺氧池與所述膜單元之間還設有反洗加藥泵。
優選地，所述膜單元的箱體末端通過污泥回流泵將泥水混合液回流至一段缺氧池，實現反硝化脫氮功能，同時經管路分支定期將剩余污泥排放至儲泥池。
優選地，所述膜單元采用MBR膜組件，所述MBR膜組件的過濾膜采用外壓式中空纖維簾式膜，所述MBR膜組件包括膜池管廊和推拉蓋板。
優選地，所述厭氧池的入水端設置有格柵，所述格柵內設置有毛發過濾器。
優選地，所述攪拌器采用雙曲面立式攪拌器，混合效果均勻，水力流動無死角，較傳統潛水?dāng)嚢杵鬟\(yùn)行效果更佳。
優選地，所述鼓風曝氣裝置采用回轉式鼓風機，回轉式鼓風機出風口分兩路管路，分別接入膜區和曝氣系統。
本發明提供的污水處理裝置及高性能MBR組合工藝，出水水質好，運行成本低、系統抗沖擊性強、污泥量少，自動化程度高；當水量較大時，占地面積小，便于集成和轉運。
一方面能夠?qū)⑸瘏^(qū)與膜區相互分離而互不干涉，另一方面能夠?qū)崿F(xiàn)單套裝置獨立自動運行，處理的水量和停留時間進行配合達到出水水質、水量更好，也能多套并聯自動運行，解決了設備三超(長寬高)和運輸不便的問題，并能夠適應市場上各水質、水量的需求。
（發明人：趙艷華;孫超）
