公布日：2022.03.04

申請日：2021.11.24

分類號：C02F9/14(2006.01)I;C02F3/12(2006.01)I;C02F1/00(2006.01)I;C02F3/28(2006.01)I

摘要

本發明公開了節能型污水微生物膜反應器處理設備及其工藝，包括殼體，所述殼體內部固定設有第一分隔板，所述第一分隔板一側固定設有多個第二分隔板，所述第二分隔板將殼體內部分隔為多個第三腔體，所述殼體一側設有第一水泵，所述第一水泵出水口通過法蘭連接有第一水管，所述第一水管一側固定設有多個第二水管，所述殼體一側固定設有多個第三水管，所述第二水管與第三水管之間通過法蘭連接有液體流量計，所述第二水管上設有第一電動閥門。通過控制箱根據液體流量計的信息對第一電動閥門和第二電動閥門進行控制，可根據定量的污水加入適配的藥，有效避免了藥物浪費，節能環保效果較好，同時也降低了污水處理成本。

權利要求書

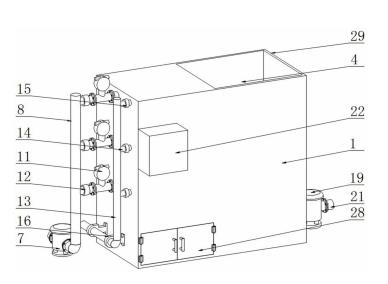

1.節能型污水微生物膜反應器處理設備，包括殼體(1)，其特征在于，所述殼體(1)內部固定設有第一分隔板(2)，所述第一分隔板(2)一側固定設有多個上下分布的第二分隔板(3)，所述第一分隔板(2)和第二分隔板(3)將殼體(1)內部分隔為第一腔體(4)、第二腔體(5)和多個第三腔體(6)，所述第二腔體(5)和第三腔體(6)均設在第一腔體(4)一側，所述第二腔體(5)設在第三腔體(6)底部，所述第二腔體(5)內部設有攪拌機構，且所述攪拌機構延伸至多個第三腔體(6)內部；所述殼體(1)一側設有第一水泵(7)，所述第一水泵(7)出水口通過法蘭連接有第一水管(8)，所述第一水管(8)一側固定設有多個第二水管(9)，所述殼體(1)一側固定設有多個第三水管(10)，所述第二水管(9)與第三水管(10)之間通過法蘭連接有液體流量計(11)，所述第二水管(9)上設有第一電動閥門(12)，所述殼體(1)一側設有第一加料管(13)，所述第一加料管(13)一側固定設有多個第二加料管(14)，所述第二加料管(14)設在殼體(1)一側并延伸至第三腔體(6)內部，所述第二加料管(14)上設有第二電動閥門(15)，所述第二電動閥門(15)設在殼體(1)一側。

2.根據權利要求1所述的節能型污水微生物膜反應器處理設備，其特征在于，所述攪拌機構包括轉桿(23)，所述轉桿(23)設在第二腔體(5)內部并延伸至第三腔體(6)內部，所述轉桿(23)外端固定設有多個攪拌桿(24)，多個所述攪拌桿(24)分別設在多個第三腔體(6)內部。

3.根據權利要求2所述的節能型污水微生物膜反應器處理設備，其特征在于，所述第二腔體(5)內部底端固定設有電機(26)，所述電機(26)輸出軸外端固定設有第二錐齒輪(27)，所述轉桿(23)底端固定設有第一錐齒輪(25)，所述第一錐齒輪(25)設在第二腔體(5)內部，且所述第一錐齒輪(25)設在第二錐齒輪(27)一側，所述第一錐齒輪(25)與第二錐齒輪(27)相互嚙合。

4.根據權利要求2所述的節能型污水微生物膜反應器處理設備，其特征在于，所述轉桿(23)外端與多個第二分隔板(3)頂端均通過密封軸承活動連接，且所述轉桿(23)頂端與殼體(1)內部頂端通過軸承活動連接。

5.根據權利要求1所述的節能型污水微生物膜反應器處理設備，其特征在于，所述第一分隔板(2)另一側固定設有多個第一排水管(17)，所述第一排水管(17)設在第一腔體(4)內部，且多個所述第一排水管(17)和多個第三水管(10)分別與多個第三腔體(6)內部相連通，所述第一排水管(17)上設有第三電動閥門(18)。

6.根據權利要求5所述的節能型污水微生物膜反應器處理設備，其特征在于，所述殼體(1)前側固定設有控制箱(22)，所述液體流量計(11)與控制箱(22)輸入端電性連接，所述第一電動閥門(12)、第二電動閥門(15)和第三電動閥門(18)均與控制箱(22)輸出端電性連接。

7.根據權利要求1所述的節能型污水微生物膜反應器處理設備，其特征在于，所述殼體(1)另一側設有第二水泵(19)，所述第二水泵(19)進水口通過法蘭連接有第四水管(20)，所述第四水管(20)設在殼體(1)另一側并延伸至第一腔體(4)內部，所述第二水泵(19)出水口通過法蘭連接有第五水管(21)，所述第一水泵(7)進水口通過法蘭連接有第六水管(31)。

8.根據權利要求1所述的節能型污水微生物膜反應器處理設備，其特征在于，所述第一加料管(13)設在第三水管(10)前側并延伸至第三水管(10)底部，所述第一加料管(13)外端固定設有兩個固定塊(16)，所述固定塊(16)設在第三水管(10)和第二加料管(14)底部，所述第一加料管(13)通過兩個固定塊(16)固定連接在殼體(1)一側。

9.根據權利要求1所述的節能型污水微生物膜反應器處理設備，其特征在于，所述殼體(1)頂端開設有開口(29)，所述開口(29)設在第一腔體(4)頂部，所述殼體(1)前側通過合頁活動連接有門板(28)，所述門板(28)設在第二腔體(5)前側，所述控制箱(22)設在門板(28)頂部，所述殼體(1)后側固定設有第二排水管(30)，且所述第二排水管(30)與第一腔體(4)內部相連通，所述第二排水管(30)上設有閥門。

10.如權利要求1-9任意一項所述的節能型污水微生物膜反應器處理設備的工藝，其特征在于，具體步驟如下：步驟一：第一水泵(7)將污水抽至第一水管(8)內部，然后第一水管(8)內部的污水再進入多個第三腔體(6)內部進行加藥反應，而在將第一水管(8)內部的污水導入第三腔體(6)內部時需要依次經過第二水管(9)、液體流量計(11)和第三水管(10)；步驟二：液體流量計(11)檢測出進入第三腔體(6)內部的污水流量后，經過控制箱(22)的分析并控制第一電動閥門(12)關閉，此時第三腔體(6)內部的污水量是定量的，然后控制箱(22)再控制開啟第二電動閥門(15)，此時第一加料管(13)內部的藥通過第二加料管(14)進入對應的第三腔體(6)內部與污水進行混合反應；步驟三：第三腔體(6)內部存入定量的污水和適配量的藥后，開啟電機(26)，由于第一錐齒輪(25)和第二錐齒輪(27)始終處于相互嚙合的狀態，因此在電機(26)輸出軸旋轉時可通過第一錐齒輪(25)和第二錐齒輪(27)的嚙合轉動而帶動轉桿(23)轉動，轉桿(23)轉動時會帶動攪拌桿(24)轉動并通過攪拌桿(24)對第三腔體(6)內部的污水和藥進行攪拌，提高反應速度；步驟四：在第三腔體(6)內部的污水和藥反應結束后控制箱(22)則會控制第三電動閥門(18)開啟使得第三腔體(6)內部的污水通過第一排水管(17)進入第一腔體(4)內部，期間第二水泵(19)可通過第四水管(20)和第五水管(21)將第一腔體(4)內部加藥反應后的污水抽出至下一道工序。

發明內容

針對現有技術的不足，本發明提供了節能型污水微生物膜反應器處理設備及其工藝，解決了在對污水處理時，難以根據水量而加入適配定量的藥，若在排水量少時仍然加入固定量的藥，則會浪費大量的藥物資源，節能環保效果較差，同時也增加了污水處理成本的問題。

為了實現上述目的，本發明采用了如下技術方案：

節能型污水微生物膜反應器處理設備，包括殼體，所述殼體內部固定設有第一分隔板，所述第一分隔板一側固定設有多個上下分布的第二分隔板，所述第一分隔板和第二分隔板將殼體內部分隔為第一腔體、第二腔體和多個第三腔體，所述第二腔體和第三腔體均設在第一腔體一側，所述第二腔體設在第三腔體底部，所述第二腔體內部設有攪拌機構，且所述攪拌機構延伸至多個第三腔體內部；

所述殼體一側設有第一水泵，所述第一水泵出水口通過法蘭連接有第一水管，所述第一水管一側固定設有多個第二水管，所述殼體一側固定設有多個第三水管，所述第二水管與第三水管之間通過法蘭連接有液體流量計，所述第二水管上設有第一電動閥門，所述殼體一側設有第一加料管，所述第一加料管一側固定設有多個第二加料管，所述第二加料管設在殼體一側并延伸至第三腔體內部，所述第二加料管上設有第二電動閥門，所述第二電動閥門設在殼體一側。

優選的，所述攪拌機構包括轉桿，所述轉桿設在第二腔體內部并延伸至第三腔體內部，所述轉桿外端固定設有多個攪拌桿，多個所述攪拌桿分別設在多個第三腔體內部。

優選的，所述第二腔體內部底端固定設有電機，所述電機輸出軸外端固定設有第二錐齒輪，所述轉桿底端固定設有第一錐齒輪，所述第一錐齒輪設在第二腔體內部，且所述第一錐齒輪設在第二錐齒輪一側，所述第一錐齒輪與第二錐齒輪相互嚙合。

優選的，所述轉桿外端與多個第二分隔板頂端均通過密封軸承活動連接，且所述轉桿頂端與殼體內部頂端通過軸承活動連接。

優選的，所述第一分隔板另一側固定設有多個第一排水管，所述第一排水管設在第一腔體內部，且多個所述第一排水管和多個第三水管分別與多個第三腔體內部相連通，所述第一排水管上設有第三電動閥門。

優選的，所述殼體前側固定設有控制箱，所述液體流量計與控制箱輸入端電性連接，所述第一電動閥門、第二電動閥門和第三電動閥門均與控制箱輸出端電性連接。

優選的，所述殼體另一側設有第二水泵，所述第二水泵進水口通過法蘭連接有第四水管，所述第四水管設在殼體另一側并延伸至第一腔體內部，所述第二水泵出水口通過法蘭連接有第五水管，所述第一水泵進水口通過法蘭連接有第六水管。

優選的，所述第一加料管設在第三水管前側并延伸至第三水管底部，所述第一加料管外端固定設有兩個固定塊，所述固定塊設在第三水管和第二加料管底部，所述第一加料管通過兩個固定塊固定連接在殼體一側。

優選的，所述殼體頂端開設有開口，所述開口設在第一腔體頂部，所述殼體前側通過合頁活動連接有門板，所述門板設在第二腔體前側，所述控制箱設在門板頂部，所述殼體后側固定設有第二排水管，且所述第二排水管與第一腔體內部相連通，所述第二排水管上設有閥門。

本發明還提供節能型污水微生物膜反應器處理設備的工藝，具體步驟如下：

步驟一：第一水泵將污水抽至第一水管內部，然后第一水管內部的污水再進入多個第三腔體內部進行加藥反應，而在將第一水管內部的污水導入第三腔體內部時需要依次經過第二水管、液體流量計和第三水管；

步驟二：液體流量計檢測出進入第三腔體內部的污水流量后，經過控制箱的分析并控制第一電動閥門關閉，此時第三腔體內部的污水量是定量的，然后控制箱再控制開啟第二電動閥門，此時第一加料管內部的藥通過第二加料管進入對應的第三腔體內部與污水進行混合反應；

步驟三：第三腔體內部存入定量的污水和適配量的藥后，開啟電機，由于第一錐齒輪和第二錐齒輪始終處于相互嚙合的狀態，因此在電機輸出軸旋轉時可通過第一錐齒輪和第二錐齒輪的嚙合轉動而帶動轉桿轉動，轉桿轉動時會帶動攪拌桿轉動并通過攪拌桿對第三腔體內部的污水和藥進行攪拌，提高反應速度；

步驟四：在第三腔體內部的污水和藥反應結束后控制箱則會控制第三電動閥門開啟使得第三腔體內部的污水通過第一排水管進入第一腔體內部，期間第二水泵可通過第四水管和第五水管將第一腔體內部加藥反應后的污水抽出至下一道工序。

與現有技術相比，本發明的有益效果是：該節能型污水微生物膜反應器處理設備及其工藝，通過第一水泵將污水抽至多個第三腔體內部，期間污水依次經過第一水管、第二水管、液體流量計和第三水管，控制箱根據液體流量計的信息可對第一電動閥門和第二電動閥門進行控制，此時第三腔體內部定量的污水和適配量的藥被攪拌機構進行攪拌，可根據定量的污水加入適配的藥，有效避免了藥物浪費，節能環保效果較好，同時也降低了污水處理成本。

（發明人：劉魯建;劉衛勇）
