公布日：2022.12.02
申請日：2022.09.02
分類號：C02F9/10(2006.01)I;C02F101/38(2006.01)N;C02F101/34(2006.01)N
摘要
本發明涉及一種吡啶廢水資源化利用的方法，屬于廢水處理技術領域，步驟一、預處理；步驟二、預熱；步驟三、蒸餾處理：步驟四、精餾處理；步驟五、后處理。本發明中通過調pH值、絮凝、過濾、多效蒸發、精餾、樹脂吸附以及膜過濾對廢水進行處理，同時控制廢水中的鹽分，氨氮等指標，以實現吡啶廢水處理及資源化利用；過濾后的廢水在第二冷凝器中與蒸餾塔底部出來的液體發生熱交換；經過第二冷凝器的廢水在第一冷凝器中與第三蒸發器頂部蒸出汽發生熱交換；減少蒸汽使用量，能耗降低；解決精餾塔換熱器堵塞問題；廢水可作為循環水使用，有效減低了廢水處理成本。
權利要求書
1.本發明為一種吡啶廢水資源化利用的方法，其特征在于，包括如下步驟：步驟一、預處理：將吡啶廢水調節pH，然后加入絮凝劑，凝聚沉降，過濾；步驟二、預熱：過濾后的廢水依次通過第二冷凝器(7)和第一冷凝器(4)得到預熱后的廢水；步驟三、蒸餾處理：將預熱后的廢水按照一定的比例進入第一蒸發器(1)、第二蒸發器(2)、第三蒸發器(3)中進行三效蒸發，第三蒸發器(3)頂部蒸出汽經第一冷凝器(4)冷凝后進入接收罐(5)中，接收罐(5)中的液體通過泵打入蒸餾塔(6)中進行精餾處理；步驟四、精餾處理：精餾過程溫度為130-150℃，壓力為-0.05--0.1MPa，廢水蒸出量為10-15％；蒸餾塔(6)的底頂采出液去焚燒處理；步驟五、后處理：從蒸餾塔(6)中出來的液體經過第二冷凝器(7)冷凝后，先經過吸附樹脂(10)，然后進入膜處理器(11)，膜處理器(11)處理后的廢水作為循環水使用。
2.根據權利要求1所述的一種吡啶廢水資源化利用的方法，其特征在于，絮凝劑的用量為吡啶廢水質量的0.05-5％。
3.根據權利要求1所述的一種吡啶廢水資源化利用的方法，其特征在于，預熱后的廢水按照進水量第一蒸發器(1)：第二蒸發器(2)：第三蒸發器(3)＝1：0.8-0.85：0.7-0.75的比例進入。
4.根據權利要求1所述的一種吡啶廢水資源化利用的方法，其特征在于，蒸出水量：第一蒸發器(1)、第二蒸發器(2)和第三蒸發器(3)均為90％。
5.根據權利要求1所述的一種吡啶廢水資源化利用的方法，其特征在于，三效蒸發過程壓力為-0.08--0.1MPa。
6.根據權利要求1所述的一種吡啶廢水資源化利用的方法，其特征在于，第一蒸發器(1)的溫度為90-95℃；第二蒸發器(2)的溫度為85-90℃；第三蒸發器(3)的溫度為80-85℃。
7.根據權利要求1所述的一種吡啶廢水資源化利用的方法，其特征在于，吸附樹脂(10)的溫度設置為25-35℃。
發明內容
本發明的目的在于提供一種吡啶廢水資源化利用的方法，解決了現有技術中存在的問題。
本發明的目的可以通過以下技術方案實現：

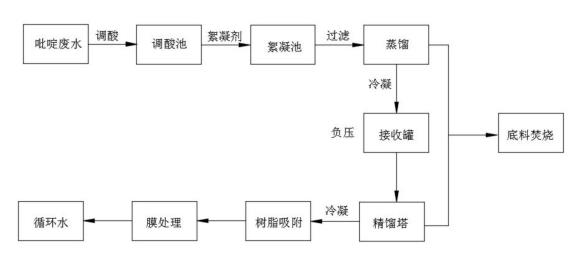

本發明為一種吡啶廢水資源化利用的方法，包括如下步驟：
步驟一、預處理：將吡啶廢水經過調酸池調節pH值為6-7，然后加入絮凝劑，在絮凝池中使部分懸浮顆粒凝聚沉降，過濾；
步驟二、預熱：過濾后的廢水依次通過第二冷凝器和第一冷凝器得到預熱后的廢水；過濾后的廢水在第二冷凝器中與蒸餾塔底部出來的液體發生熱交換；經過第二冷凝器的廢水在第一冷凝器中與第三蒸發器頂部蒸出汽發生熱交換，減少熱量損失；
步驟三、蒸餾處理：將預熱后的廢水按照一定的比例進入第一蒸發器、第二蒸發器、第三蒸發器中進行三效蒸發，第三蒸發器頂部蒸出汽經第一冷凝器冷凝后進入接收罐中，接收罐中的液體通過泵打入蒸餾塔中進行精餾處理；接收罐連接負壓；第一蒸發器頂部蒸出汽作為第二蒸發器的熱源，第二蒸發器頂部蒸出汽作為第三蒸發器的熱源；第一蒸發器、第二蒸發器、第三蒸發器的底料去焚燒處理；
步驟四、精餾處理：精餾過程溫度為130-150℃，壓力為-0.05--0.1MPa，廢水蒸出量為10-15％；蒸餾塔的底頂采出液去焚燒處理；
步驟五、后處理：從蒸餾塔中出來的液體經過第二冷凝器冷凝后，先經過吸附樹脂，然后進入膜處理器，膜處理器處理后的廢水作為循環水使用。
進一步地，絮凝劑的用量為吡啶廢水質量的0.05-5％；絮凝劑為兩性高分子絮凝劑，是由DMC、NVP和FA為共聚單體合成的兩性聚合物；DMC：帶正電荷的陽離子季銨鹽單體、NVP：N-乙烯基吡咯烷酮、FA：(甲基)丙烯酸酯單體。
進一步地，預熱后的廢水按照進水量第一蒸發器：第二蒸發器：第三蒸發器＝1：0.8-0.85：0.7-0.75的比例進入。
進一步地，蒸出水量：第一蒸發器、第二蒸發器和第三蒸發器均為90％。
進一步地，三效蒸發過程壓力為-0.08--0.1MPa。
進一步地，第一蒸發器的溫度為90-95℃；第二蒸發器的溫度為85-90℃；第三蒸發器的溫度為80-85℃。
進一步地，吸附樹脂的溫度設置為25-35℃。
本發明的有益效果：
本發明中通過調pH值、絮凝、過濾、多效蒸發、精餾、樹脂吸附以及膜過濾對廢水進行處理，同時控制廢水中的鹽分，氨氮等指標，以實現吡啶廢水處理及資源化利用；過濾后的廢水在第二冷凝器中與蒸餾塔底部出來的液體發生熱交換；經過第二冷凝器的廢水在第一冷凝器中與第三蒸發器頂部蒸出汽發生熱交換；減少蒸汽使用量，能耗降低；解決精餾塔換熱器堵塞問題；廢水可作為循環水使用，有效減低了廢水處理成本。
（發明人：傅勝輝;邢建生;張志宏;李凱;秦錦云）
