公布日：2022.03.29

申請日：2021.12.31

分類號：C02F9/14(2006.01)I

摘要

本發明公開了一種污水處理MBR膜生物反應器，包括機體，所述機體內分別設有處理腔和污泥腔，所述處理腔內安裝有支架，所述支架上對稱安裝有空心板，兩個所述空心板之間相對面上均勻開設有多個裝配孔；本發明還公開了一種污水處理方法，包括以下步驟：污水沉淀；污水處理；曝氣循環；凈水排出。通過利用污水循環生物處理提升處理的效果，且通過分腔處理實現污水與污泥的分離，達到污水無害化處理以及降低污泥含量的效果，且通過固定嘴與膜濾管的快裝結構方便對膜濾管進行維護且避免受到污染。

權利要求書

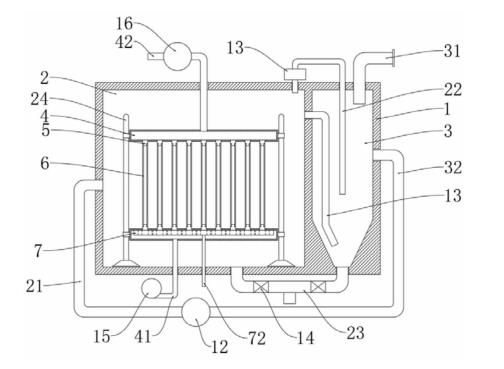

1.一種污水處理MBR膜生物反應器，包括機體(1)，其特征在于，所述機體(1)內分別設有處理腔(2)和污泥腔(3)，所述處理腔(2)內安裝有支架(24)，所述支架(24)上對稱安裝有空心板(4)，兩個所述空心板(4)之間相對面上均勻開設有多個裝配孔(43)，兩個所述空心板(4)之間相對面上位于每個裝配孔(43)的四周均環形對稱開設有多個曝氣孔(44)，每個所述裝配孔(43)內均安裝有固定嘴(5)，上下對稱的兩個所述固定嘴(5)之間均共同安裝有膜濾管(6)，下層的所述空心板(4)的內頂壁上固定安裝有密封罩(7)，所述密封罩(7)內安裝有多個連通管(71)，每個所述連通管(71)的上端均密封固定在下層的空心板(4)的內頂壁上，多個所述裝配孔(43)與密封罩(7)連通，多個所述曝氣孔(44)分別與多個連通管(71)連通，所述連通管(71)的下端與下層的空心板(4)連通，上層的所述空心板(4)上安裝有第一凈水管(42)，所述第一凈水管(42)上安裝有排水泵(16)，下層的所述空心板(4)上安裝有第二凈水管(72)，所述第二凈水管(72)的上端延伸至密封罩(7)內，下層的所述空心板(4)的底部插設曝氣管(41)，所述曝氣管(41)的下端延伸至機體(1)的外側并安裝有風機(15)。

2.根據權利要求1所述的一種污水處理MBR膜生物反應器，其特征在于，所述機體(1)的外側壁上分別插設安裝有送污管(21)和吸污管(32)，所述送污管(21)與處理腔(2)連通，所述吸污管(32)與污泥腔(3)連通，所述送污管(21)和吸污管(32)之間共同安裝有循環泵(12)。

3.根據權利要求2所述的一種污水處理MBR膜生物反應器，其特征在于，所述機體(1)的頂部插設安裝有導壓管(22)，所述導壓管(22)與處理腔(2)連通，所述導壓管(22)遠離處理腔(2)的一端延伸至污泥腔(3)內，所述導壓管(22)上安裝有泄壓閥(13)。

4.根據權利要求3所述的一種污水處理MBR膜生物反應器，其特征在于，所述機體(1)的頂部插設安裝有污水管(31)，所述污水管(31)與污泥腔(3)連通，所述處理腔(2)和污泥腔(3)之間的側壁上插設有循環管(11)，所述循環管(11)的兩端分別兩桶處理腔(2)和污泥腔(3)。

5.根據權利要求4所述的一種污水處理MBR膜生物反應器，其特征在于，所述污水管(31)位于污泥腔(3)內的管口高度高于導壓管(22)位于污泥腔(3)內的管口高度，所述導壓管(22)位于污泥腔(3)內的管口高度高于循環管(11)位于污泥腔(3)內的管口高度，所述吸污管(32)與污泥腔(3)的連通處高度高于導壓管(22)位于污泥腔(3)內的管口高度。

6.根據權利要求1所述的一種污水處理MBR膜生物反應器，其特征在于，所述機體(1)的底部插設安裝有三通排污管(23)，所述三通排污管(23)的兩端分別連通處理腔(2)和污泥腔(3)，所述三通排污管(23)與處理腔(2)和污泥腔(3)的一側均安裝有控制閥(14)。

7.根據權利要求1所述的一種污水處理MBR膜生物反應器，其特征在于，所述固定嘴(5)包括插設安裝在裝配孔(43)內的裝配管體(51)，所述裝配管體(51)上密封螺紋連接有連接管體(52)，所述膜濾管(6)密封套設在連接管體(52)上，所述裝配管體(51)的內壁上安裝有密封環(53)，所述密封環(53)遠離連接管體(52)的一側對稱安裝有多個限位滑桿(54)，多個所述限位滑桿(54)上共同滑動安裝有密封塞(55)，每個所述限位滑桿(54)上均套設有兩端分別固定在密封環(53)和密封塞(55)上的密封彈簧(56)，所述連接管體(52)內安裝有流通架(57)，所述流通架(57)靠近裝配管體(51)的一側居中固定安裝有頂針(58)，所述頂針(58)遠離流通架(57)的一端緊抵密封塞(55)。

8.一種采用上述污水處理MBR膜生物反應器的污水處理方法，其特征在于，包括以下步驟：A、污水沉淀；污水緩慢進入污泥腔(3)內進行蓄積并形成沉淀，上層的濁液被吸污管(32)抽出，下層的沉淀淤泥蓄積在污泥腔(3)的底部；B、污水處理；循環泵(12)通過吸污管(32)將濁液抽出并通過送污管(21)送入處理腔(2)內，處理腔(2)內水位不斷上升且壓力不斷增加，則污水通過膜濾管(6)進行過濾，污水中的雜質無法通過膜濾管(6)，水能夠通過膜濾管(6)并通過固定嘴(5)進入空心板(4)內與雜質分離；C、曝氣循環；風機(15)將外部氣流通過曝氣管(41)導入下層的空心板(4)內，使得空心板(4)內壓力增大，裝配孔(43)被密封罩(7)罩住，則氣壓通過連通管(71)和曝氣孔(44)排出至處理腔(2)內的污水中增加含氧量，加速特異菌種進行生物分解，降低污水中的污泥量以及有害物質含量，且曝氣處理的污水通過循環管(11)進入污泥腔(3)內，增大污泥腔(3)內含氧量且攜帶大量特性菌種進入污泥腔(3)內分解；D、凈水排出；污水通過膜濾管(6)過濾后形成凈水，凈水通過固定嘴(5)進入空心板(4)內，當排水泵(16)開啟的情況下，凈水通過第一凈水管(42)排出，當排水泵(16)關閉的情況下，凈水通過第二凈水管(72)排出。

發明內容

本發明的目的是為了解決現有技術中存在拆裝不便、單室容易沉積污泥導致處理效果差，且曝氣氣泡清潔濾管效果差的缺點，而提出的一種污水處理MBR膜生物反應器以及污水處理方法。

為了實現上述目的，本發明采用了如下技術方案：

一種污水處理MBR膜生物反應器以及污水處理方法，包括機體，所述機體內分別設有處理腔和污泥腔，所述處理腔內安裝有支架，所述支架上對稱安裝有空心板，兩個所述空心板之間相對面上均勻開設有多個裝配孔，兩個所述空心板之間相對面上位于每個裝配孔的四周均環形對稱開設有多個曝氣孔，每個所述裝配孔內均安裝有固定嘴，上下對稱的兩個所述固定嘴之間均共同安裝有膜濾管，下層的所述空心板的內頂壁上固定安裝有密封罩，所述密封罩內安裝有多個連通管，每個所述連通管的上端均密封固定在下層的空心板的內頂壁上，多個所述裝配孔與密封罩連通，多個所述曝氣孔分別與多個連通管連通，所述連通管的下端與下層的空心板連通，上層的所述空心板上安裝有第一凈水管，所述第一凈水管上安裝有排水泵，下層的所述空心板上安裝有第二凈水管，所述第二凈水管的上端延伸至密封罩內，下層的所述空心板的底部插設曝氣管，所述曝氣管的下端延伸至機體的外側并安裝有風機。

優選地，所述機體的外側壁上分別插設安裝有送污管和吸污管，所述送污管與處理腔連通，所述吸污管與污泥腔連通，所述送污管和吸污管之間共同安裝有循環泵。

優選地，所述機體的頂部插設安裝有導壓管，所述導壓管與處理腔連通，所述導壓管遠離處理腔的一端延伸至污泥腔內，所述導壓管上安裝有泄壓閥。

優選地，所述機體的頂部插設安裝有污水管，所述污水管與污泥腔連通，所述處理腔和污泥腔之間的側壁上插設有循環管，所述循環管的兩端分別兩桶處理腔和污泥腔。

優選地，所述污水管位于污泥腔內的管口高度高于導壓管位于污泥腔內的管口高度，所述導壓管位于污泥腔內的管口高度高于循環管位于污泥腔內的管口高度，所述吸污管與污泥腔的連通處高度高于導壓管位于污泥腔內的管口高度。

優選地，所述機體的底部插設安裝有三通排污管，所述三通排污管的兩端分別連通處理腔和污泥腔，所述三通排污管與處理腔和污泥腔的一側均安裝有控制閥。

優選地，所述固定嘴包括插設安裝在裝配孔內的裝配管體，所述裝配管體上密封螺紋連接有連接管體，所述膜濾管密封套設在連接管體上，所述裝配管體的內壁上安裝有密封環，所述密封環遠離連接管體的一側對稱安裝有多個限位滑桿，多個所述限位滑桿上共同滑動安裝有密封塞，每個所述限位滑桿上均套設有兩端分別固定在密封環和密封塞上的密封彈簧，所述連接管體內安裝有流通架，所述流通架靠近裝配管體的一側居中固定安裝有頂針，所述頂針遠離流通架的一端緊抵密封塞。

一種采用上述污水處理MBR膜生物反應器的污水處理方法，包括以下步驟：

A、污水沉淀；污水緩慢進入污泥腔內進行蓄積并形成沉淀，上層的濁液被吸污管抽出，下層的沉淀淤泥蓄積在污泥腔的底部；

B、污水處理；循環泵通過吸污管將濁液抽出并通過送污管送入處理腔內，處理腔內水位不斷上升且壓力不斷增加，則污水通過膜濾管進行過濾，污水中的雜質無法通過膜濾管，水能夠通過膜濾管并通過固定嘴進入空心板內與雜質分離；

C、曝氣循環；風機將外部氣流通過曝氣管導入下層的空心板內，使得空心板內壓力增大，裝配孔被密封罩罩住，則氣壓通過連通管和曝氣孔排出至處理腔內的污水中增加含氧量，加速特異菌種進行生物分解，降低污水中的污泥量以及有害物質含量，且曝氣處理的污水通過循環管進入污泥腔內，增大污泥腔內含氧量且攜帶大量特性菌種進入污泥腔內分解；

D、凈水排出；污水通過膜濾管過濾后形成凈水，凈水通過固定嘴進入空心板內，當排水泵開啟的情況下，凈水通過第一凈水管排出，當排水泵關閉的情況下，凈水通過第二凈水管排出。

本發明有益效果：通過利用污水循環生物處理提升處理的效果，且通過分腔處理實現污水與污泥的分離，達到污水無害化處理以及降低污泥含量的效果，且通過固定嘴與膜濾管的快裝結構方便對膜濾管進行維護且避免受到污染。

（發明人：殷紹睿;張成瑋;趙國強）
