公布日：2022.12.30
申請日：2022.11.07
分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要
本發明屬于廢水處理技術領域，具體涉及一種處理高濃度、高懸浮物有機廢水厭氧反應器，包括厭氧罐體和旋轉過濾元件，厭氧罐體的反應區側壁上設有進水口，底部設有排泥口，頂部設有沼氣出口；旋轉過濾元件包括碟片狀的中空陶瓷膜和中空旋轉軸，中空陶瓷膜沿其軸線方向套設固定在中空旋轉軸上，中空旋轉軸的側壁開設有連通中空陶瓷膜的內部空間的通孔，中空旋轉軸的一端封閉，另一端設有濾液出口。采用上述方案的反應器使得未被降解的固體有機物和厭氧微生物被截留在反應器內，可溶性物質排出反應器，既可以減小反應器體積，提高單位容積產氣率，同時膜表面污染物也在剪切、離心和真空作用下大幅減少，有利于膜的長期運行維護，提高運行穩定性。
權利要求書
1.一種處理高濃度、高懸浮物有機廢水厭氧反應器，其特征在于：包括有厭氧罐體和旋轉過濾元件，其中：所述厭氧罐體的反應區側壁上設有進水口，底部設有排泥口，頂部設有沼氣出口；所述旋轉過濾元件包括：碟片狀的中空陶瓷膜和中空旋轉軸，中空陶瓷膜沿其軸線方向套設固定在中空旋轉軸上，所述中空旋轉軸的側壁開設有通孔，所述通孔與所述中空陶瓷膜的內部空間連通，中空旋轉軸的一端封閉，另一端設有濾液出口。
2.根據權利要求1所述的處理高濃度、高懸浮物有機廢水厭氧反應器，其特征在于：所述旋轉過濾元件采用負壓抽液方式，壓力范圍一般為0.1-0.6Mpa，膜過濾通量控制在5-15L/m2•h。
3.根據權利要求1所述的處理高濃度、高懸浮物有機廢水厭氧反應器，其特征在于：所述中空陶瓷膜的孔徑為0.05μm-2μm，其材質為氧化鋁、氧化鋯、二氧化鈦和氧化硅中的至少一種。
4.根據權利要求1所述的處理高濃度、高懸浮物有機廢水厭氧反應器，其特征在于：所述罐體外設有維持厭氧消化所需要溫度的水浴夾層。
5.根據權利要求1所述處理高濃度、高懸浮物有機廢水厭氧反應器，其特征在于：所述旋轉過濾元件中旋轉軸的的轉速控制在400-800rpm/min。
6.根據權利要求1所述處理高濃度、高懸浮物有機廢水厭氧反應器，其特征在于：所述濾液出口上還連接有抽吸清液的反沖洗泵，所述反沖洗泵連接清液罐。
7.根據權利要求1所述處理高濃度、高懸浮物有機廢水厭氧反應器，其特征在于：所述中空陶瓷膜同軸設置有多組。
8.根據權利要求7所述處理高濃度、高懸浮物有機廢水厭氧反應器，其特征在于：所述中空陶瓷膜的外表面設置有棱狀凸起，所述棱狀凸起與旋轉方向的切線夾角大于90°，棱狀凸起靠近轉軸的一端與轉軸間設有缺口。
9.根據權利要求8所述處理高濃度、高懸浮物有機廢水厭氧反應器，其特征在于：所述缺口的長度不小于1cm。
發明內容
本發明的目的在于提供一種厭氧反應器，以克服現有技術的反應器難以處理高濃度、高懸浮物有機廢水的問題，特別是COD濃度30000mg/L以上，懸浮物1500mg/L以上的有機廢水。

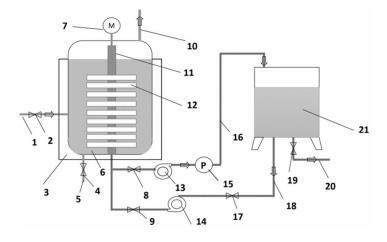

本發明提供了一種處理高濃度、高懸浮物有機廢水厭氧反應器，它包括厭氧罐體和旋轉過濾元件；厭氧罐體的反應區側壁上設有進水口，底部設有排泥口，頂部設有沼氣出口，其中厭氧罐體的反應區為有機廢水的設計水位以下區域；罐體外設有水浴夾層，以維持厭氧消化所需要的溫度，水浴夾層的高度不低于反應區的高度。
有機廢水厭氧反應器內部的旋轉過濾元件，包括：碟片狀的中空陶瓷膜和中空旋轉軸，中空陶瓷膜優選采用多組同軸設計，以使其可以相互平行的套設固定在中空旋轉軸的外周，并在其驅動下隨中空旋轉軸共同旋轉；所述中空旋轉軸的側壁開設有通孔并與所述中空陶瓷膜的內部空間連通。中空旋轉軸的一端封閉，另一端設有濾液出口。
優選地，在濾液出口連接抽吸泵，旋轉過濾元件采用負壓抽液方式，壓力范圍為0.1MPa-0.6Mpa。
優選地，旋轉過濾元件的中空陶瓷膜孔徑為0.05μm-2μm，材質選自氧化鋁、氧化鋯、二氧化鈦和氧化硅中的一種或兩種以上。
優選地，旋轉過濾元件中旋轉軸的的轉速控制在400-800rpm/min。隨著中空陶瓷膜的高速旋轉，其與有機廢水發生摩擦和切割，使膜的表面的濾餅層很薄，避免發生堵塞。
優選地，由于中空陶瓷膜外側的線速度大，而內側的線速度較小，摩擦和離心力都較小，此處容易積累較多的濾餅，因此所述中空陶瓷膜的外表面設置有棱狀凸起，所述棱狀凸起與旋轉方向的切線夾角大于90°，棱狀凸起靠近轉軸的一端與轉軸間設有缺口,所述缺口的長度不小于1cm。通過控制中空旋轉軸的旋轉速度，從而使得棱狀凸起可以快速推開有機廢水，使其前方的壓力增大來沖擊濾餅層，而后方形成一定真空度，從而能夠?qū)V餅層從中空陶瓷膜表面拔除，更重要的是棱狀凸起旋轉時，由于特殊的角度和缺口設置，使得部分水流可以沿棱狀凸起向中空陶瓷膜的中部移動，從而更好的清理此處的濾餅，保持合適膜過濾通量。
優選地，所述濾液出口上還連接有抽吸清液的反沖洗泵，所述反沖洗泵連接清液罐，定期通過反沖洗泵利用過濾液對中空陶瓷膜進行清液反洗，可以防止形成厚濾餅層影響膜通量，使膜過濾通量保持在5-15L/m2•h，過濾的壓力控制在0.1MPa-0.6Mpa。當膜通量下降為設定值70％時開啟反沖洗。
優選地，反應器啟動前接種的厭氧污泥取自厭氧消化深褐色絮狀污泥，初始混合液懸浮固體濃度為10g/L。通過調節進料量，來調節厭氧消化的水力停留時間，pH范圍6.8-7.8，揮發性脂肪酸與堿度的濃度比值控制在0.2以下直至沼氣產量穩定且沼氣中甲烷含量大于55％。穩定期，每天定量將原料泵入?yún)捬跸蓿刻於颗懦鰠捬跸汉湍ね高^液。
優選地，厭氧反應器溫度為35℃-40℃，膜通量為5-10L/m2•h，水力停留時間為2-20天，污泥停留時間為60-100天。
優選地，厭氧反應器溫度為50℃-60℃，膜通量為10-15L/m2•h，水力停留時間為10-15天，污泥停留時間為40-80天。
廢水從進料口進入反應器，與厭氧反應器內的污泥混合，污泥可以為反應提供微生物，微生物利用待處理廢水中的有機物進行厭氧消化產生沼氣。處理后的廢水被出料泵抽吸，經過陶瓷膜過濾后,從膜出水口經過出水管排入清液罐。為了維持厭氧反應器的穩定，需要不定期地從排放口排出厭氧消化之后的混合液。
水力停留時間(HRT，HydraulicRetentionTime)和污泥停留時間(SRT，SludgeRetentionTime)的計算如公式所示：
HRT＝V/V1
SRT＝V/V2
式中：V為反應器有效容積，L；V1為每日進料體積，L/d；V2為每日排出系統的污泥體積，L/d。
容積產沼氣率＝V3/V
式中：V3為日沼氣產量，L；V為反應器有效容積，L。
與現有技術相比，本發明所取得的有益效果：
(1)碟片狀的中空陶瓷膜的旋轉使廢水在反應器內擾動的同時，廢水中有機物與懸浮污泥中的微生物充分接觸，提高厭氧處理效率。相比于其他厭氧反應器(如UASB)來說，不需要三相分離器，反應器中形成性能穩定、種群豐富的微生物，適應不同有機物濃度和懸浮物濃度水質，穩定了處理效果。
(2)本發明的碟片狀的中空陶瓷膜高速旋轉，加大了流體在膜組件內部的流速，增加了流體的剪切力，使之在不斷沖刷膜表面的同時，不僅能夠更有效的減少污染物在出水泵抽吸作用下在膜表面的沉積，還能剝離膜表面吸附不緊密的污染物，有效地降低陶瓷膜組件的污染。此裝置對厭氧消化液泥質指標如懸浮物、有機物等都具有顯著的耐受性和可調控性，反應器出水的透過液懸浮固體濃度大幅度降低。
（發明人：左壯;王元月;楊曉冬;劉建立;張海新;陳慶）
